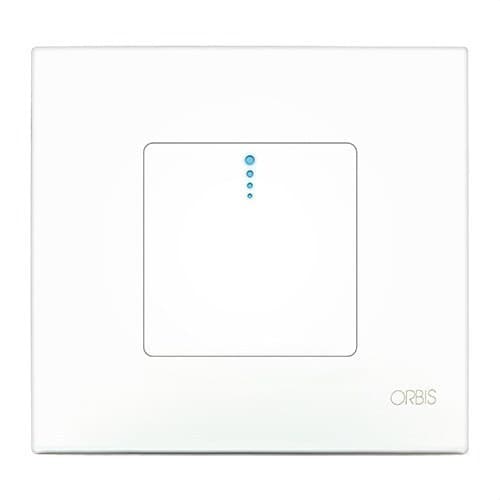

Χρονοδιακόπτης pulsaluz από 30 δευτερόλεπτα έως 10 λεπτά

Ο Orbis PULSALUZ, κωδικός OB200000, είναι ένας ηλεκτρονικός χρονοδιακόπτης για την αυτοματοποίηση του ανάμματος κυκλωμάτων φωτισμού για καθορισμένο χρονικό διάστημα. Εγκαθίσταται χωνευτά σε κουτί μηχανισμού γενικής χρήσης, λειτουργεί στα 230 V και επιτρέπει ρύθμιση του χρόνου από 30 δευτερόλεπτα έως 10 λεπτά, καθιστώντας τον ιδιαίτερα κατάλληλο για σκάλες, διαδρόμους, προθαλάμους, γκαράζ, υπόγεια, αποθήκες, WC και άλλους χώρους διέλευσης.

Η ενεργοποίηση πραγματοποιείται μέσω ενσωματωμένου χωρητικού αισθητήρα αφής στο μπροστινό μέρος, οπότε αρκεί ένα άγγιγμα χωρίς να απαιτείται πίεση. Επιτρέπει επίσης τη σύνδεση πρόσθετων εξωτερικών μπουτόν και διαθέτει επαναρρυθμιζόμενη λειτουργία: αν ενεργοποιηθεί ξανά κατά τη διάρκεια ενεργού χρονομέτρησης, ξεκινά νέος πλήρης κύκλος.

Ρυθμιζόμενος χρόνος από 30 δευτερόλεπτα έως 10 λεπτά

Το PULSALUZ επιτρέπει τη ρύθμιση του χρόνου λειτουργίας του φωτισμού μεταξύ περίπου 30 δευτερολέπτων και 10 λεπτών. Ο επιλογέας ρύθμισης παραμένει κρυμμένος πίσω από το εξωτερικό πλαίσιο, βοηθώντας στην αποφυγή τυχαίων αλλαγών ή μη εξουσιοδοτημένων παρεμβάσεων μετά τη ρύθμιση.

Αυτή η ρύθμιση επιτρέπει την προσαρμογή της λειτουργίας σε κάθε χώρο. Οι μικρότεροι χρόνοι είναι κατάλληλοι για χώρους γρήγορης διέλευσης, ενώ οι μεγαλύτερες περίοδοι επιτρέπουν να παραμένει ο φωτισμός αναμμένος για περισσότερο χρόνο σε σκάλες, γκαράζ, WC ή κοινόχρηστους χώρους.

Ενσωματωμένος χωρητικός αισθητήρας αφής

Ένα από τα βασικά χαρακτηριστικά του Orbis PULSALUZ είναι η ενεργοποίησή του μέσω χωρητικού αισθητήρα. Ο χρήστης χρειάζεται μόνο να έρθει σε επαφή με την μπροστινή επιφάνεια για να ενεργοποιήσει τη χρονομέτρηση, χωρίς να απαιτείται μηχανική πίεση μπουτόν.

Το μπροστινό μέρος ενσωματώνει επίσης LED ένδειξης που διευκολύνει την αναγνώριση του μηχανισμού.

Επαναρρυθμιζόμενη λειτουργία

Ο χρονοδιακόπτης είναι επαναρρυθμιζόμενος κατά τη λειτουργία. Κάθε φορά που αγγίζεται ξανά ο αισθητήρας ή ενεργοποιείται ένα από τα εξωτερικά μπουτόν ενώ ο φωτισμός παραμένει αναμμένος, η χρονομέτρηση ξεκινά εκ νέου από την αρχή.

Η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη σε σκάλες και κοινόχρηστους χώρους, καθώς διαφορετικοί χρήστες μπορούν να παρατείνουν αυτόματα τον χρόνο ανάμματος καθώς χρησιμοποιούν την εγκατάσταση.

Συμβατό με εξωτερικά μπουτόν

Εκτός από τον ενσωματωμένο αισθητήρα αφής, το PULSALUZ δέχεται πρόσθετα εξωτερικά μπουτόν. Με αυτόν τον τρόπο, το ίδιο κύκλωμα μπορεί να ενεργοποιείται από διαφορετικά σημεία μιας σκάλας, διαδρόμου ή κοινόχρηστου χώρου.

Η Orbis αναφέρει συμβατότητα με φωτιζόμενα μπουτόν με ρεύμα έως 6 mA στα 230 V. Αν η επαφή του πρόσθετου μπουτόν παραμείνει κλειστή μέσω διακόπτη, η συσκευή μπορεί να παραμείνει μόνιμα αναμμένη όσο η επαφή αυτή παραμένει κλειστή.

Εγκατάσταση με 2 καλώδια

Το Orbis PULSALUZ χρησιμοποιεί ηλεκτρονική εγκατάσταση με 2 καλώδια, χαρακτηριστικό ιδιαίτερα χρήσιμο σε ορισμένες ανακαινίσεις και αντικαταστάσεις χρονοδιακοπτών όπου δεν υπάρχει ουδέτερος αγωγός στο κουτί του μηχανισμού.

Η τοποθέτηση γίνεται χωνευτά σε κουτί γενικής χρήσης μηχανισμού 65 x 65 mm. Η ηλεκτρική σύνδεση πραγματοποιείται μέσω βιδωτών ακροδεκτών για αγωγούς διατομής 0,75 έως 1,5 mm².

Σχεδιασμένο για λαμπτήρες πυρακτώσεως και αλογόνου

Ο κωδικός OB200000 έχει σχεδιαστεί ειδικά για φορτία φωτισμού πυρακτώσεως και αλογόνου. Ο κατασκευαστής ορίζει τα ακόλουθα συνιστώμενα όρια φορτίου:

• Λαμπτήρες πυρακτώσεως: από 25 έως 500 W.
• Λαμπτήρες αλογόνου χαμηλής τάσης 12 V AC: από 50 έως 300 VA.
• Λαμπτήρες αλογόνου 230 V AC: από 18 έως 500 W.

Σημαντικό: Η Orbis διευκρινίζει ρητά ότι το PULSALUZ δεν είναι κατάλληλο για ηλεκτρονικά φορτία. Δεν πρέπει να χρησιμοποιείται με λαμπτήρες φθορισμού, λαμπτήρες εξοικονόμησης ενέργειας, ηλεκτρονικά downlights ούτε με φωτισμό LED. Για αυτού του είδους τα φορτία, πρέπει να επιλέγονται χρονοδιακόπτες Orbis που είναι ειδικά συμβατοί.

Προστασία με ταχεία ασφάλεια

Ο χρονοδιακόπτης ενσωματώνει εσωτερικά μια μη αντικαταστάσιμη ταχεία ασφάλεια τύπου F 3,15 A. Το στοιχείο μεταγωγής είναι ημιαγωγικού τύπου, κατάλληλο για την ηλεκτρονική λειτουργία της συσκευής εντός των φορτίων που ορίζει ο κατασκευαστής.

Χαμηλή ίδια κατανάλωση

Η ίδια κατανάλωση του PULSALUZ είναι περίπου 0,7 W, ισοδύναμη με 5,3 VA. Καθώς πρόκειται για χρονοδιακόπτη που εγκαθίσταται μόνιμα στο κύκλωμα, αυτή η μειωμένη κατανάλωση περιορίζει την ενέργεια που απαιτείται για τη διατήρηση ενεργού του συστήματος ελέγχου.

Σχεδιασμός για χωνευτή εγκατάσταση

Ο μηχανισμός έχει εξωτερικές διαστάσεις περίπου 93 x 86 x 42,5 mm και καθαρό βάρος 48 g. Είναι έτοιμος για τοποθέτηση σε κουτί γενικής χρήσης και ο σχεδιασμός του επιτρέπει την ενσωμάτωση του συστήματος χρονομέτρησης απευθείας στο σημείο ενεργοποίησης του φωτισμού.

Το τεχνικό δελτίο της Orbis αναφέρει επίσης συμβατότητα με μηχανισμούς της σειράς 27 της Simon, διευκολύνοντας την ενσωμάτωσή του σε ορισμένες υπάρχουσες εγκαταστάσεις.

Προστασία IP20 για εσωτερικούς χώρους

Το PULSALUZ διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II προστασίας όταν εγκαθίσταται σωστά. Προορίζεται για εσωτερικές εγκαταστάσεις προστατευμένες από άμεση υγρασία.

Το εύρος θερμοκρασίας λειτουργίας του κυμαίνεται από -10 έως +50 °C, ενώ για μεταφορά και αποθήκευση επιτρέπονται θερμοκρασίες από -20 έως +60 °C.

Εφαρμογές του Orbis PULSALUZ

Το PULSALUZ έχει σχεδιαστεί κυρίως για εγκαταστάσεις όπου ο φωτισμός χρειάζεται να παραμένει ενεργός μόνο για περιορισμένα χρονικά διαστήματα. Μεταξύ των συνηθισμένων εφαρμογών του περιλαμβάνονται:

• Σκάλες πολυκατοικιών.
• Διάδρομοι και προθάλαμοι.
• Κοινόχρηστες αυλές.
• Γκαράζ.
• Υπόγεια και αποθήκες.
• Μπάνια και WC.
• Κοινόχρηστοι χώροι κτιρίων.
• Χώροι διέλευσης με συμβατό φωτισμό πυρακτώσεως ή αλογόνου.

Τεχνικά χαρακτηριστικά του Orbis PULSALUZ OB200000

• Μάρκα: Orbis.
• Κωδικός: OB200000.
• Μοντέλο: PULSALUZ.
• Τύπος: ηλεκτρονικός χρονοδιακόπτης / αυτόματος σκάλας.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Χρονομέτρηση: από 30 δευτερόλεπτα έως 10 λεπτά.
• Ενεργοποίηση: χωρητικός αισθητήρας αφής.
• Εξωτερικά μπουτόν: ναι.
• Φωτιζόμενα μπουτόν: συμβατά έως 6 mA στα 230 V.
• Επαναρρυθμιζόμενη λειτουργία: ναι.
• Ηλεκτρική εγκατάσταση: 2 καλώδια.
• Τοποθέτηση: χωνευτή σε κουτί μηχανισμού γενικής χρήσης.
• Συνιστώμενο κουτί: γενικής χρήσης 65 x 65 mm.
• Τύπος επαφής: ημιαγωγός.
• Εσωτερική προστασία: μη αντικαταστάσιμη ταχεία ασφάλεια F 3,15 A.
• Ίδια κατανάλωση: 0,7 W (5,3 VA).
• Φορτίο πυρακτώσεως: 25-500 W.
• Φορτίο αλογόνου 12 V AC: 50-300 VA.
• Φορτίο αλογόνου 230 V AC: 18-500 W.
• Συμβατότητα με φθορισμού: όχι.
• Συμβατότητα με εξοικονόμησης ενέργειας: όχι.
• Συμβατότητα με ηλεκτρονικά downlights: όχι.
• Συμβατότητα με LED: όχι.
• LED ένδειξης: ναι.
• Βαθμός προστασίας: IP20.
• Κλάση προστασίας: Κλάση II με σωστή εγκατάσταση.
• Θερμοκρασία λειτουργίας: -10 έως +50 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -20 έως +60 °C.
• Διατομή αγωγού: 0,75-1,5 mm².
• Μέγιστη ροπή σύσφιξης: 0,4 Nm.
• Διαστάσεις: 93 x 86 x 42,5 mm.
• Καθαρό βάρος: 48 g.
• Συμβατότητα: σειρά 27 της Simon.

Απλή χρονομέτρηση με ένα άγγιγμα

Το Orbis PULSALUZ OB200000 συνδυάζει σε έναν μόνο μηχανισμό το μπουτόν και τον χρονοδιακόπτη, επιτρέποντας τον έλεγχο του φωτισμού απλώς με το άγγιγμα του μπροστινού αισθητήρα. Η ρύθμιση από 30 δευτερόλεπτα έως 10 λεπτά και η δυνατότητα προσθήκης εξωτερικών μπουτόν το καθιστούν πρακτική λύση για την αυτοματοποίηση κυκλωμάτων φωτισμού σε χώρους διέλευσης.

Η εγκατάσταση με 2 καλώδια διευκολύνει ορισμένες αντικαταστάσεις και ανακαινίσεις, ενώ οι κρυφές ρυθμίσεις βοηθούν στη διατήρηση της επιλεγμένης παραμέτρου μετά την εγκατάσταση.

Σημαντικό: Το PULSALUZ έχει σχεδιαστεί αποκλειστικά για τα φορτία πυρακτώσεως και αλογόνου που καθορίζει η Orbis. Δεν είναι συμβατό με φωτισμό LED ούτε με άλλα ηλεκτρονικά φορτία. Επίσης, δεν πρέπει να συνδέονται πολλαπλοί μηχανισμοί PULSALUZ για τον έλεγχο του ίδιου φορτίου.
