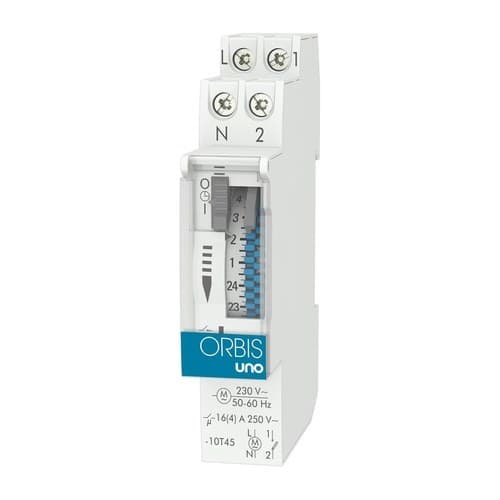

Αναλογικός χρονοδιακόπτης UNO D 230V

Ο αναλογικός χρονοδιακόπτης Orbis UNO D, κωδικός OB400132, είναι ένας αρθρωτός ηλεκτρομηχανικός προγραμματιστής σχεδιασμένος για την αυτοματοποίηση του καθημερινού ανοίγματος και κλεισίματος ηλεκτρικών κυκλωμάτων. Λειτουργεί στα 230 V, διαθέτει καντράν 24 ωρών με ελάχιστα διαστήματα προγραμματισμού 15 λεπτών και προσφέρει επαφή ελεύθερη δυναμικού με ικανότητα 16(4) A στα 250 V AC.

Ο ιδιαίτερα συμπαγής σχεδιασμός του καταλαμβάνει μόνο 1 DIN module των 17,5 mm, διευκολύνοντας την εγκατάσταση σε ηλεκτρικούς πίνακες με περιορισμένο χώρο. Το UNO D ενδείκνυται για τον έλεγχο φωτισμού, αντλιών, κλιματισμού, άρδευσης και άλλου ηλεκτρικού εξοπλισμού που πρέπει να επαναλαμβάνει το ίδιο ωράριο κάθε ημέρα. Αυτή η έκδοση λειτουργεί χωρίς εφεδρεία λειτουργίας και ενσωματώνει χειροκίνητο επιλογέα OFF-Αυτόματο-ON.

Ημερήσιος προγραμματισμός 24 ωρών

Το Orbis UNO D χρησιμοποιεί αναλογικό καντράν 24 ωρών που επιτρέπει την άμεση οπτική απεικόνιση των προγραμματισμένων περιόδων ενεργοποίησης και απενεργοποίησης. Το επιλεγμένο πρόγραμμα επαναλαμβάνεται αυτόματα κάθε ημέρα.

Ο προγραμματισμός πραγματοποιείται μέσω 96 ενσωματωμένων καβαλέτων στο καντράν. Κάθε καβαλέτο αντιπροσωπεύει 15 λεπτά, επιτρέποντας τον καθορισμό διαφορετικών περιόδων λειτουργίας κατά τη διάρκεια της ημέρας χωρίς ανάγκη για οθόνες, εφαρμογές ή ψηφιακά συστήματα ρύθμισης.

Ελάχιστος χρόνος χειρισμού 15 λεπτών

Το ελάχιστο διάστημα προγραμματισμού του UNO D είναι 15 λεπτά. Αυτή η ανάλυση είναι κατάλληλη για πολλές εφαρμογές όπου απαιτείται αυτόματος έλεγχος εξοπλισμού σε συγκεκριμένες χρονικές ζώνες.

Μπορεί να χρησιμοποιηθεί, για παράδειγμα, για τον καθορισμό πολλαπλών ενεργοποιήσεων και απενεργοποιήσεων κατά τη διάρκεια της ημέρας σε φωτισμό, αντλίες, συστήματα κλιματισμού ή άλλους δέκτες συμβατούς με την ικανότητα της επαφής.

Έκδοση χωρίς εφεδρεία λειτουργίας

Ο κωδικός OB400132 αντιστοιχεί συγκεκριμένα στην έκδοση UNO D χωρίς εφεδρεία λειτουργίας. Ο χρονομηχανισμός λειτουργεί συγχρονισμένος με την τροφοδοσία δικτύου και δεν ενσωματώνει μπαταρία για τη διατήρηση της κίνησης του καντράν κατά τη διάρκεια διακοπής ρεύματος.

Τα καβαλέτα διατηρούν φυσικά τον προγραμματισμό που έχει οριστεί, αλλά μετά από διακοπή της τροφοδοσίας μπορεί να χρειαστεί επαναρύθμιση της τρέχουσας ώρας του καντράν.

Χειροκίνητος επιλογέας OFF, αυτόματο και ON

Η πρόσοψη ενσωματώνει έναν επιλογέα που επιτρέπει την επιλογή μεταξύ τριών τρόπων λειτουργίας και τον έλεγχο του κυκλώματος χωρίς τροποποίηση του προγραμματισμού που έχει οριστεί:

• OFF: διατηρεί το κύκλωμα αποσυνδεδεμένο.
• Αυτόματο: συνδέει και αποσυνδέει την έξοδο σύμφωνα με τον προγραμματισμό του καντράν.
• ON: διατηρεί το κύκλωμα μόνιμα συνδεδεμένο.

Αυτή η λειτουργία διευκολύνει εργασίες συντήρησης, δοκιμές ή περιστασιακές καταστάσεις στις οποίες απαιτείται προσωρινή παράκαμψη του χρονοπρογράμματος.

Επαφή ελεύθερη δυναμικού 16(4) A

Το UNO D ενσωματώνει έξοδο με επαφή ελεύθερη δυναμικού με ονομαστική ικανότητα 16(4) A στα 250 V AC. Αυτή η διαμόρφωση επιτρέπει τη χρήση του χρονοδιακόπτη σε διαφορετικά κυκλώματα ελέγχου και ισχύος, πάντα εντός των ορίων που καθορίζει η Orbis.

Η μέγιστη επιτρεπόμενη ισχύς εξαρτάται από τον τύπο του συνδεδεμένου δέκτη, καθώς οι διαφορετικές τεχνολογίες φωτισμού παρουσιάζουν ρεύματα εκκίνησης και διαφορετικά ηλεκτρικά χαρακτηριστικά.

Συμβατό με διαφορετικούς τύπους φωτισμού

Η Orbis ορίζει τα ακόλουθα συνιστώμενα μέγιστα φορτία για τον χρονοδιακόπτη UNO:

• Λαμπτήρες πυρακτώσεως: έως 2500 W.
• Λαμπτήρες φθορισμού: έως 1200 VA.
• Αλογόνου χαμηλής τάσης 12 V AC: έως 2000 VA.
• Αλογόνου 230 V AC: έως 2500 W.
• Λαμπτήρες εξοικονόμησης ενέργειας: έως 1000 VA.
• Downlights: έως 900 VA.
• Φωτισμός LED: έως 100 VA.

Υπερσυμπαγής μορφή 1 DIN module

Ένα από τα κύρια πλεονεκτήματα του Orbis UNO D είναι το μικρό του μέγεθος. Η συσκευή καταλαμβάνει μόνο 17,5 mm πλάτος, που αντιστοιχούν σε ένα μόνο DIN module, ώστε να μπορεί να ενσωματωθεί σε ηλεκτρικούς πίνακες όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Οι εξωτερικές διαστάσεις του είναι περίπου 17,5 x 90 x 66 mm και είναι έτοιμο για τοποθέτηση σε ράγα DIN 35 mm σύμφωνα με το EN 60715.

Διαφανές σφραγιζόμενο κάλυμμα

Η περιοχή προγραμματισμού προστατεύεται με διαφανές σφραγιζόμενο κάλυμμα. Αυτή η λύση επιτρέπει την οπτική επιβεβαίωση της ώρας και των προγραμματισμένων περιόδων, ενώ βοηθά στην αποφυγή τυχαίων παρεμβάσεων ή μη εξουσιοδοτημένων τροποποιήσεων.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο σε πολυκατοικίες, εμπορικά καταστήματα, δημόσια κτίρια και ηλεκτρικούς πίνακες προσβάσιμους σε διαφορετικούς χρήστες.

Ακρίβεια του χρονομηχανισμού

Η Orbis αναφέρει ακρίβεια λειτουργίας περίπου ±1 δευτερόλεπτο ανά ημέρα σε θερμοκρασία αναφοράς 22 °C. Η ίδια κατανάλωση του μηχανισμού είναι περίπου 0,5 W.

Καθώς πρόκειται για ηλεκτρομηχανικό σύστημα, ο προγραμματισμός πραγματοποιείται απευθείας στο μπροστινό καντράν και δεν απαιτεί εξωτερικές συσκευές ή διαδικασίες ηλεκτρονικής ρύθμισης.

Προστασία IP20 και τοποθέτηση σε πίνακα

Το UNO D διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II προστασίας όταν εγκαθίσταται σωστά. Έχει σχεδιαστεί για τοποθέτηση στο εσωτερικό προστατευμένων ηλεκτρικών πινάκων.

Το εύρος θερμοκρασίας λειτουργίας του κυμαίνεται μεταξύ -10 και +50 °C, επιτρέποντας τη χρήση του σε πολλές οικιακές, επαγγελματικές και βιομηχανικές εγκαταστάσεις.

Εφαρμογές του Orbis UNO D

Χάρη στον ημερήσιο προγραμματισμό του και τη μορφή ενός μόνο module, το UNO D μπορεί να χρησιμοποιηθεί για την αυτοματοποίηση μιας ευρείας ποικιλίας ηλεκτρικών κυκλωμάτων:

• Εσωτερικός και εξωτερικός φωτισμός.
• Βιτρίνες και φωτεινές επιγραφές.
• Αντλίες νερού.
• Συστήματα άρδευσης.
• Μονάδες καθαρισμού και βοηθητικός εξοπλισμός πισίνας.
• Συμβατός εξοπλισμός κλιματισμού.
• Ηλεκτρική θέρμανση εντός των ορίων φορτίου.
• Εγκαταστάσεις σε κατοικίες και πολυκατοικίες.
• Εμπορικά καταστήματα και γραφεία.
• Συμβατές τριτογενείς και βιομηχανικές εφαρμογές.

Τεχνικά χαρακτηριστικά του Orbis UNO D OB400132

• Μάρκα: Orbis.
• Κωδικός: OB400132.
• Μοντέλο: UNO D.
• Τύπος: ηλεκτρομηχανικός αναλογικός χρονοδιακόπτης.
• Προγραμματισμός: ημερήσιος.
• Καντράν: 24 ωρών.
• Αριθμός καβαλέτων: 96.
• Ελάχιστος χρόνος χειρισμού: 15 λεπτά.
• Εφεδρεία λειτουργίας: όχι.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50-60 Hz.
• Επαφή: ελεύθερη δυναμικού.
• Ικανότητα διακοπής: 16(4) A στα 250 V AC.
• Χειροκίνητος επιλογέας: OFF / Αυτόματο / ON.
• Ακρίβεια λειτουργίας: ±1 s/ημέρα στους 22 °C.
• Ιδία κατανάλωση: περίπου 0,5 W.
• Μέγιστο φορτίο πυρακτώσεως: 2500 W.
• Μέγιστο φορτίο φθορισμού: 1200 VA.
• Μέγιστο φορτίο αλογόνου 12 V AC: 2000 VA.
• Μέγιστο φορτίο αλογόνου 230 V AC: 2500 W.
• Μέγιστο φορτίο εξοικονόμησης ενέργειας: 1000 VA.
• Μέγιστο φορτίο downlights: 900 VA.
• Μέγιστο φορτίο LED: 100 VA.
• Τοποθέτηση: ράγα DIN 35 mm σύμφωνα με EN 60715.
• Πλάτος: 1 DIN module, 17,5 mm.
• Περίπου διαστάσεις: 17,5 x 90 x 66 mm.
• Κάλυμμα: διαφανές και σφραγιζόμενο.
• Βαθμός προστασίας: IP20 σύμφωνα με EN 60529.
• Κλάση προστασίας: Κλάση II σε σωστές συνθήκες τοποθέτησης.
• Θερμοκρασία λειτουργίας: -10 έως +50 °C.

Ημερήσιος προγραμματισμός σε μόνο ένα module

Το Orbis UNO D OB400132 προσφέρει μια συμπαγή και απλή λύση για την αυτοματοποίηση κυκλωμάτων που επαναλαμβάνουν καθημερινά τα ίδια ωράρια. Τα διαστήματα των 15 λεπτών επιτρέπουν τη ρύθμιση με ακρίβεια διαφορετικών περιόδων λειτουργίας καθ’ όλη τη διάρκεια των 24 ωρών.

Η επαφή 16(4) A, ο χειροκίνητος επιλογέας τριών θέσεων, το σφραγιζόμενο κάλυμμα και το πλάτος μόλις 17,5 mm καθιστούν το UNO D μια πρακτική επιλογή τόσο για νέους πίνακες όσο και για ανακαινίσεις όπου υπάρχει περιορισμένος χώρος.

Σημαντικό: ο συγκεκριμένος κωδικός αντιστοιχεί στην έκδοση UNO D χωρίς εφεδρεία λειτουργίας. Εάν απαιτείται η διατήρηση της προόδου του ρολογιού κατά τη διάρκεια διακοπών ρεύματος, η Orbis διαθέτει τη παραλλαγή UNO QRD με εφεδρεία. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή και με σεβασμό στα αναφερόμενα μέγιστα φορτία.
