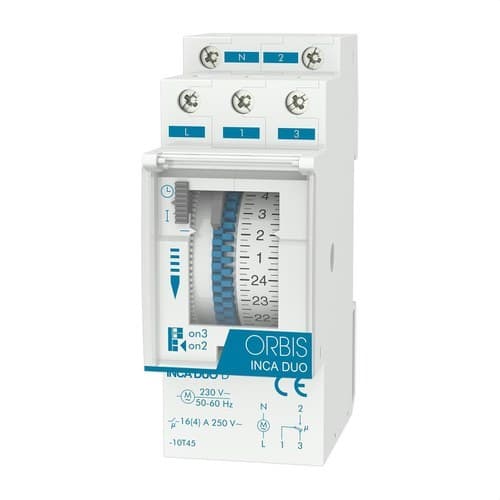

Αναλογικός χρονοδιακόπτης INCA DUO D 230V

Ο αναλογικός χρονοδιακόπτης Orbis INCA DUO D, κωδικός OB330132, είναι ένας αρθρωτός ηλεκτρομηχανικός προγραμματιστής σχεδιασμένος για την αυτοματοποίηση του καθημερινού ανοίγματος και κλεισίματος ηλεκτρικών κυκλωμάτων. Λειτουργεί στα 230 V, διαθέτει καντράν 24 ωρών με ελάχιστα διαστήματα προγραμματισμού 15 λεπτών και διαθέτει εναλλασσόμενη επαφή χωρίς δυναμικό 16(4) A στα 250 V AC.

Η μορφή του με 2 modules επιτρέπει την απευθείας εγκατάσταση σε ράγα DIN μέσα σε ηλεκτρικούς πίνακες. Ο προγραμματισμός πραγματοποιείται εύκολα μετακινώντας τα πλευρικά καβαλέτα του καντράν, γεγονός που τον καθιστά ιδιαίτερα κατάλληλο για φωτισμό, θέρμανση, αντλίες νερού, συστήματα άρδευσης και άλλον εξοπλισμό που πρέπει να επαναλαμβάνει καθημερινά το ίδιο ωράριο.

Καθημερινός προγραμματισμός 24 ωρών

Ο Orbis INCA DUO D ενσωματώνει καθημερινό δίσκο προγραμματισμού που ολοκληρώνει έναν κύκλο κάθε 24 ώρες. Το καθορισμένο ωράριο επαναλαμβάνεται αυτόματα κάθε μέρα, όσο η συσκευή παραμένει σε αυτόματη λειτουργία.

Το καντράν διαθέτει 96 καβαλέτα, προσφέροντας ανάλυση 15 λεπτών. Αυτό επιτρέπει τον καθορισμό διαφορετικών περιόδων ενεργοποίησης και απενεργοποίησης κατά τη διάρκεια της ημέρας, χωρίς ανάγκη για ψηφιακά μενού, εφαρμογές ή εξωτερικό εξοπλισμό.

Ελάχιστος χρόνος χειρισμού 15 λεπτών

Κάθε καβαλέτο αντιπροσωπεύει ένα διάστημα 15 λεπτών, το οποίο αποτελεί τον ελάχιστο χρόνο χειρισμού του χρονοδιακόπτη. Αυτή η ανάλυση είναι κατάλληλη για πολλές οικιακές και επαγγελματικές εφαρμογές όπου ο εξοπλισμός πρέπει να λειτουργεί σε χρονικές ζώνες.

Η ακρίβεια χειρισμού που δηλώνει η Orbis για την ημερήσια έκδοση είναι περίπου ±5 λεπτά.

Εναλλασσόμενη επαφή χωρίς δυναμικό

Ο INCA DUO D διαθέτει έξοδο με εναλλασσόμενη επαφή κανονικά ανοικτή και κανονικά κλειστή. Καθώς πρόκειται για επαφή χωρίς δυναμικό, προσφέρει ευελιξία για ενσωμάτωση σε διαφορετικά κυκλώματα ελέγχου και αυτοματισμού.

Η ικανότητα διακοπής του είναι 16(4) A στα 250 V AC, και πρέπει πάντα να τηρούνται τα μέγιστα φορτία που ορίζει η Orbis ανάλογα με τον τύπο του συνδεδεμένου δέκτη.

Συμβατό με διαφορετικούς τύπους φωτισμού

Εκτός από συμβατό εξοπλισμό ελέγχου και αυτοματισμού, ο INCA DUO D μπορεί να ελέγχει διαφορετικές τεχνολογίες φωτισμού εντός των ορίων που ορίζει ο κατασκευαστής:

• Λαμπτήρες πυρακτώσεως: έως 3000 W.
• Λαμπτήρες φθορισμού: έως 1200 VA.
• Αλογόνου χαμηλής τάσης 12 V AC: έως 2000 VA.
• Αλογόνου 230 V AC: έως 3000 W.
• Λαμπτήρες εξοικονόμησης ενέργειας: έως 1000 VA.
• Downlights: έως 900 VA.
• Φωτισμός LED: έως 100 VA.

Ημερήσια έκδοση χωρίς εφεδρεία λειτουργίας

Ο κωδικός OB330132 αντιστοιχεί συγκεκριμένα στην έκδοση INCA DUO D χωρίς εφεδρεία λειτουργίας. Επομένως, η συσκευή δεν ενσωματώνει μπαταρία για τη διατήρηση της λειτουργίας του ρολογιού όταν διακοπεί η ηλεκτρική τροφοδοσία.

Ο προγραμματισμός που έχει οριστεί μέσω των καβαλέτων παραμένει φυσικά ρυθμισμένος, αλλά μετά από διακοπή ρεύματος ενδέχεται να χρειαστεί εκ νέου ρύθμιση της τρέχουσας ώρας του χρονοδιακόπτη.

Συμπαγής μορφή 2 modules DIN

Ο INCA DUO D καταλαμβάνει μόνο 2 modules DIN, που αντιστοιχούν σε πλάτος 35 mm. Οι εξωτερικές του διαστάσεις είναι περίπου 35 x 90 x 66 mm, διευκολύνοντας την ενσωμάτωσή του μαζί με μικροαυτόματους, διακόπτες διαρροής, επαφείς και άλλους μηχανισμούς εγκατεστημένους στον πίνακα.

Η τοποθέτηση γίνεται σε ράγα DIN και η ηλεκτρική σύνδεση μέσω βιδωτών ακροδεκτών. Δέχεται αγωγούς έως 4 mm² και η Orbis ορίζει μέγιστη ροπή σύσφιξης 0,8 Nm.

Χαμηλή ιδιοκατανάλωση

Ο μηχανισμός παρουσιάζει ιδιοκατανάλωση περίπου 0,5 W, που αντιστοιχεί σε 0,6 VA. Με αυτόν τον τρόπο, η απαιτούμενη κατανάλωση για τη λειτουργία του χρονοδιακόπτη είναι μειωμένη.

Ακρίβεια με μηχανισμό χαλαζία

Ο INCA DUO χρησιμοποιεί τεχνολογία χαλαζία και προσφέρει ακρίβεια λειτουργίας ±1 δευτερόλεπτο ανά 24 ώρες σε θερμοκρασία αναφοράς 23 °C. Αυτό επιτρέπει τη διατήρηση σταθερού ημερήσιου προγραμματισμού σε κανονικές συνθήκες λειτουργίας, όσο η συσκευή τροφοδοτείται με ρεύμα.

Προστασία IP20 για εγκατάσταση σε πίνακα

Ο χρονοδιακόπτης διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II υπό σωστές συνθήκες τοποθέτησης. Έχει σχεδιαστεί για εγκατάσταση μέσα σε ηλεκτρικούς πίνακες προστατευμένους από το νερό και την άμεση πρόσβαση στα ενεργά μέρη.

Το εύρος θερμοκρασίας λειτουργίας του κυμαίνεται μεταξύ -10 και +45 °C, ενώ για μεταφορά και αποθήκευση επιτρέπονται θερμοκρασίες μεταξύ -20 και +60 °C.

Εφαρμογές του Orbis INCA DUO D

Ο καθημερινός προγραμματισμός και η εναλλασσόμενη επαφή επιτρέπουν τη χρήση αυτού του χρονοδιακόπτη σε μεγάλη ποικιλία εγκαταστάσεων:

• Εξωτερικός φωτισμός.
• Βιτρίνες και φωτεινές επιγραφές.
• Συστήματα θέρμανσης.
• Αντλίες νερού.
• Συστήματα άρδευσης.
• Αυτόματα συστήματα τροφοδοσίας.
• Εγκαταστάσεις σε κατοικίες και κοινόχρηστους χώρους.
• Καταστήματα, γραφεία και δημόσια κτίρια.
• Συμβατές αγροτικές και βιομηχανικές εφαρμογές.

Τεχνικά χαρακτηριστικά του Orbis INCA DUO D OB330132

• Μάρκα: Orbis.
• Κωδικός: OB330132.
• Μοντέλο: INCA DUO D.
• Τύπος: αρθρωτός αναλογικός χρονοδιακόπτης.
• Προγραμματισμός: ημερήσιος.
• Καντράν: 24 ώρες.
• Αριθμός καβαλέτων: 96.
• Ελάχιστος χρόνος χειρισμού: 15 λεπτά.
• Ακρίβεια χειρισμού: ±5 λεπτά.
• Τροφοδοσία: 230 V AC ±10%.
• Συχνότητα: 50-60 Hz.
• Εφεδρεία λειτουργίας: όχι.
• Τύπος επαφής: εναλλασσόμενη NA/NC χωρίς δυναμικό.
• Ικανότητα διακοπής: 16(4) A στα 250 V AC.
• Ακρίβεια λειτουργίας: ±1 s/24 h στους 23 °C.
• Ιδιοκατανάλωση: 0,6 VA, περίπου 0,5 W.
• Μέγιστο φορτίο πυρακτώσεως: 3000 W.
• Μέγιστο φορτίο φθορισμού: 1200 VA.
• Μέγιστο φορτίο αλογόνου 12 V AC: 2000 VA.
• Μέγιστο φορτίο αλογόνου 230 V AC: 3000 W.
• Μέγιστο φορτίο εξοικονόμησης ενέργειας: 1000 VA.
• Μέγιστο φορτίο downlights: 900 VA.
• Μέγιστο φορτίο LED: 100 VA.
• Τοποθέτηση: ράγα DIN.
• Αριθμός modules: 2.
• Πλάτος: 35 mm.
• Περίπου διαστάσεις: 35 x 90 x 66 mm.
• Καθαρό βάρος: 98 g.
• Σύνδεση: βιδωτοί ακροδέκτες.
• Μέγιστη διατομή αγωγού: 4 mm².
• Μέγιστη ροπή σύσφιξης: 0,8 Nm.
• Βαθμός προστασίας: IP20 σύμφωνα με EN 60529.
• Κλάση προστασίας: Κλάση II με σωστή τοποθέτηση.
• Ονομαστική κρουστική τάση: 4 kV.
• Θερμοκρασία λειτουργίας: -10 έως +45 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -20 έως +60 °C.

Απλός ημερήσιος προγραμματισμός για ηλεκτρικούς πίνακες

Ο Orbis INCA DUO D OB330132 επιτρέπει την αυτοματοποίηση κυκλωμάτων που ακολουθούν το ίδιο ωράριο κάθε μέρα, μέσω ενός αναλογικού συστήματος εύκολου στη ρύθμιση και τον έλεγχο. Τα διαστήματα των 15 λεπτών προσφέρουν επαρκή ευελιξία για τον καθορισμό πολλών περιόδων λειτουργίας μέσα σε μία ημέρα.

Η εναλλασσόμενη επαφή 16(4) A, η μορφή 2 modules DIN και η συμβατότητα με διαφορετικούς τύπους φορτίων τον καθιστούν πρακτική λύση για οικιακές, εμπορικές, αγροτικές και επαγγελματικές εγκαταστάσεις.

Σημαντικό: ο συγκεκριμένος κωδικός αντιστοιχεί στην ημερήσια έκδοση χωρίς εφεδρεία λειτουργίας. Αν απαιτείται το ρολόι να συνεχίζει να προχωρά κατά τη διάρκεια διακοπών ρεύματος, η Orbis διαθέτει την παραλλαγή INCA DUO QRD με εφεδρεία. Το συνδεδεμένο φορτίο πρέπει πάντα να τηρεί τα όρια που ορίζει ο κατασκευαστής.
