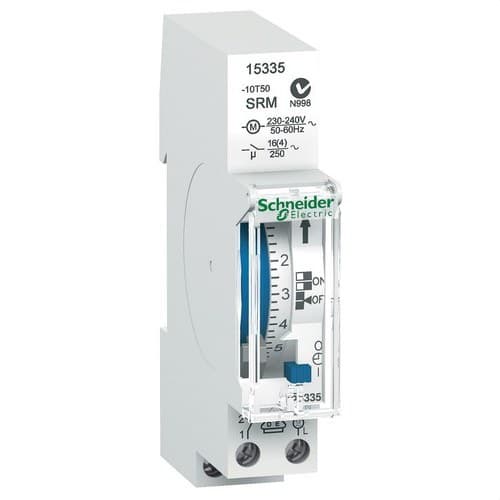

Αναλογικός χρονοδιακόπτης IH 24H με 1 μονάδα SRM 1C-16A

Ο αναλογικός χρονοδιακόπτης Schneider Electric Acti9 IH 15335 είναι ένας ηλεκτρομηχανικός ημερήσιος προγραμματιστής σχεδιασμένος να συνδέει και να αποσυνδέει αυτόματα ηλεκτρικά κυκλώματα σύμφωνα με ένα πρόγραμμα που ορίζει ο χρήστης. Διαθέτει κύκλο προγραμματισμού 24 ωρών, 1 κανάλι εξόδου, ικανότητα ζεύξης έως 16 A στα 250 V AC με ωμικό φορτίο και ελάχιστη ανάλυση προγραμματισμού 15 λεπτών. Η συμπαγής μορφή του, μόλις 1 module των 18 mm, επιτρέπει την εύκολη εγκατάσταση σε ράγα DIN σε οικιακούς, εμπορικούς και μικρούς τριτογενείς ηλεκτρικούς πίνακες.

Η αναφορά 15335 ανήκει στη σειρά Acti9 IH της Schneider Electric και αντιστοιχεί στην έκδοση SRM, χωρίς εφεδρεία λειτουργίας. Αυτό σημαίνει ότι η συσκευή δεν διαθέτει μπαταρία ή εσωτερικό σύστημα που να διατηρεί το ρολόι σε λειτουργία κατά τη διάρκεια διακοπής της τροφοδοσίας. Όταν συμβεί διακοπή ρεύματος, ενδέχεται να χρειαστεί εκ νέου ρύθμιση της τρέχουσας ώρας μόλις αποκατασταθεί η παροχή.

Ημερήσιος προγραμματισμός 24 ωρών

Ο Schneider Electric 15335 λειτουργεί με ημερήσιο κύκλο 24 ωρών. Το πρόγραμμα που έχει ρυθμιστεί επαναλαμβάνεται αυτόματα κάθε ημέρα, όσο ο χρονοδιακόπτης παραμένει τροφοδοτούμενος και σε αυτόματη λειτουργία.

Ο χρήστης ρυθμίζει τις περιόδους ενεργοποίησης και απενεργοποίησης απευθείας στον μπροστινό χρονοδίσκο μέσω μηχανικών τμημάτων, χωρίς ανάγκη για λογισμικό, ψηφιακές οθόνες ή εξωτερικές συσκευές.

Η λύση αυτή είναι ιδιαίτερα πρακτική για απλές εγκαταστάσεις όπου απαιτείται η ενεργοποίηση ενός φορτίου τις ίδιες ώρες κάθε ημέρα.

Ελάχιστα διαστήματα 15 λεπτών

Ο δίσκος προγραμματισμού είναι χωρισμένος σε τμήματα των 15 λεπτών. Κάθε τμήμα επιτρέπει να οριστεί αν η έξοδος θα παραμείνει ενεργή ή ανενεργή κατά τη διάρκεια αυτού του διαστήματος.

• Πλήρης κύκλος: 24 ώρες.
• Ανάλυση προγραμματισμού: 15 λεπτά.
• Ελάχιστο διάστημα μεταξύ δύο χειρισμών: 15 λεπτά.
• Αριθμός διαθέσιμων τμημάτων: έως 48 περίοδοι ON και 48 περίοδοι OFF ανάλογα με τη ρύθμιση του δίσκου.

Αυτή η ανάλυση είναι κατάλληλη για φωτισμό, θέρμανση, αντλίες, εξαερισμό και άλλα φορτία που δεν απαιτούν προγραμματισμό ανά λεπτό.

Απλός αναλογικός προγραμματισμός

Ο προγραμματισμός του Acti9 IH 15335 πραγματοποιείται μηχανικά μέσω του μπροστινού επιλογέα. Για τον καθορισμό των περιόδων λειτουργίας μετακινούνται τα αντίστοιχα τμήματα για κάθε χρονική ζώνη.

Το σύστημα επιτρέπει την άμεση οπτική απεικόνιση του ρυθμισμένου ημερήσιου προγράμματος, διευκολύνοντας τη ρύθμιση ακόμη και για χρήστες που δεν είναι εξοικειωμένοι με ψηφιακούς χρονοδιακόπτες.

Χειροκίνητος έλεγχος με τρεις θέσεις

Εκτός από την αυτόματη λειτουργία, ο χρονοδιακόπτης διαθέτει μπροστινό επιλογέα 3 θέσεων:

• 0: μόνιμη αποσύνδεση.
• Auto: λειτουργία σύμφωνα με το καθορισμένο ωρολόγιο πρόγραμμα.
• I: μόνιμη σύνδεση.

Η λειτουργία αυτή επιτρέπει την προσωρινή παράκαμψη του προγράμματος χωρίς να αλλάξουν τα ρυθμισμένα τμήματα, για παράδειγμα για να παραμείνει μια εγκατάσταση συνδεδεμένη ή αποσυνδεδεμένη κατά τη διάρκεια εργασιών συντήρησης ή σε ειδικές περιπτώσεις.

1 κανάλι εξόδου έως 16 A

Ο Schneider Electric 15335 διαθέτει 1 κανάλι εξόδου. Η Schneider Electric ορίζει ικανότητα ζεύξης:

• 16 A στα 250 V AC με cos φ = 1.
• 4 A στα 250 V AC με cos φ = 0,6.

Το επιτρεπόμενο ρεύμα εξαρτάται επομένως από τον τύπο του φορτίου. Τα 16 A αντιστοιχούν σε σχεδόν ωμικό φορτίο· για επαγωγικά φορτία η ικανότητα ζεύξης είναι μικρότερη.

Επιτρεπόμενες ισχείς ανά τύπο φορτίου

Η επίσημη τεκμηρίωση της Schneider Electric παρέχει ενδεικτικές τιμές μέγιστου φορτίου για διαφορετικές τεχνολογίες φωτισμού:

• Λαμπτήρες πυρακτώσεως στα 230 V: έως 1.000 W.
• Λαμπτήρες αλογόνου στα 230 V: έως 1.000 W.
• Φθορίζοντες σωλήνες: έως 700 VA.
• Συμπαγείς λαμπτήρες φθορισμού CFL: έως 150 W.
• LED άνω των 2 W: έως 300 W.
• LED κάτω των 2 W: έως 30 W.

Όταν το φορτίο υπερβαίνει την επιτρεπόμενη ικανότητα της επαφής, ο χρονοδιακόπτης πρέπει να χρησιμοποιείται για τον έλεγχο του πηνίου ενός επαφέα ή ρελέ ισχύος κατάλληλα διαστασιολογημένου.

Έκδοση SRM χωρίς εφεδρεία λειτουργίας

Η συντομογραφία SRM προσδιορίζει αυτή την παραλλαγή ως μοντέλο χωρίς εφεδρεία λειτουργίας.

Αυτό σημαίνει ότι:

• Δεν περιλαμβάνει εφεδρική μπαταρία.
• Δεν διατηρεί την πρόοδο του ρολογιού κατά τη διακοπή του δικτύου.
• Μετά από διακοπή τροφοδοσίας ενδέχεται να χρειαστεί εκ νέου ρύθμιση της ώρας.
• Τα φυσικά τμήματα του προγράμματος παραμένουν στη θέση τους και δεν χρειάζεται να επαναπρογραμματιστούν.

Η Schneider Electric διαθέτει και άλλες παραλλαγές με την ονομασία ARM που περιλαμβάνουν εφεδρεία λειτουργίας· η αναφορά 15335 αντιστοιχεί συγκεκριμένα στην έκδοση SRM.

Ακρίβεια περίπου ±1 δευτερόλεπτο την ημέρα

Η Schneider Electric ορίζει για αυτόν τον χρονοδιακόπτη περίπου ακρίβεια ±1 δευτερόλεπτο ανά ημέρα, μη αθροιζόμενη σύμφωνα με τις συνθήκες που περιγράφονται από τον κατασκευαστή.

Η ακρίβεια αυτή είναι επαρκής για εφαρμογές ημερήσιου προγραμματισμού, όπου μικρές αποκλίσεις δευτερολέπτων δεν επηρεάζουν την προβλεπόμενη λειτουργία.

Τροφοδοσία 230 V AC

Ο επίσημος ειδικός οδηγός για τις αναφορές 15331, 15335 και 15336 αναφέρει για το μοντέλο 15335:

• Τάση τροφοδοσίας: 230 V AC.
• Συχνότητα: 50 Hz.
• Ιδία κατανάλωση: περίπου 0,5 W.

Η χαμηλή κατανάλωση επιτρέπει τη μόνιμη τροφοδότηση του χρονομηχανισμού με πολύ μικρή ενεργειακή επιβάρυνση.

Αντοχή σε κρουστική τάση 4 kV

Ο χρονοδιακόπτης διαθέτει ονομαστική αντοχή σε κρουστική τάση 4 kV, σύμφωνα με τα χαρακτηριστικά που ορίζει η Schneider Electric.

Η ιδιότητα αυτή αποτελεί μέρος των χαρακτηριστικών μόνωσης και ηλεκτρικής αντοχής της συσκευής μέσα στην προβλεπόμενη εγκατάστασή της σε πίνακες χαμηλής τάσης.

Τοποθέτηση σε ράγα DIN

Ο Acti9 IH 15335 έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN μέσα σε αρθρωτούς ηλεκτρικούς πίνακες.

• Πλάτος: 18 mm.
• Κατειλημμένος χώρος: 1 τυπικό module 18 mm.
• Βήματα 9 mm: 2.
• Ύψος: περίπου 90 mm.
• Βάθος: περίπου 66 mm.

Το πλάτος ενός μόνο module επιτρέπει την ενσωμάτωση της χρονολειτουργίας χωρίς να καταλαμβάνει πολύ χώρο στον πίνακα.

Βαθμός προστασίας IP20

Ο χρονοδιακόπτης παρουσιάζει βαθμό προστασίας IP20 υπό τις καθορισμένες συνθήκες εγκατάστασης.

Ως αρθρωτή συσκευή, πρέπει να εγκαθίσταται μέσα σε πίνακα ή περίβλημα που να παρέχει τον απαιτούμενο βαθμό προστασίας από το περιβάλλον και να αποτρέπει την τυχαία πρόσβαση σε ενεργά μέρη.

Εφαρμογές του Schneider Electric 15335

Ο ημερήσιος κύκλος 24 ωρών και ο προγραμματισμός σε διαστήματα 15 λεπτών καθιστούν αυτόν τον χρονοδιακόπτη κατάλληλο για πολλές απλές αυτοματοποιήσεις:

• Φωτισμός βιτρινών.
• Φωτεινές επιγραφές.
• Εξωτερικός φωτισμός.
• Ηλεκτρική θέρμανση μέσω επαφέα.
• Θερμοσίφωνες και συσσωρευτές μέσω κατάλληλου χειρισμού.
• Αντλίες κυκλοφορίας.
• Ανεμιστήρες και εξαεριστήρες.
• Συμβατές εγκαταστάσεις κλιματισμού.
• Συστήματα άρδευσης.
• Αυτοματισμοί μικρών καταστημάτων.
• Οικιακές εγκαταστάσεις.
• Φορτία που πρέπει να ενεργοποιούνται καθημερινά σε επαναλαμβανόμενες ώρες.

Χρήση με επαφείς για φορτία μεγαλύτερης ισχύος

Παρότι η επαφή μπορεί να ζεύγει έως 16 A σε ωμικό φορτίο, σε εγκαταστάσεις με κινητήρες, αντιστάσεις μεγάλης ισχύος, φωτισμό με υψηλό ρεύμα εκκίνησης ή άλλα απαιτητικά φορτία μπορεί να συνιστάται η χρήση του 15335 μόνο ως στοιχείο ελέγχου ενός επαφέα.

Με αυτόν τον τρόπο, ο χρονοδιακόπτης ελέγχει το πηνίο του επαφέα και ο τελευταίος αναλαμβάνει τη ζεύξη του φορτίου ισχύος.

Τεχνικά χαρακτηριστικά του Schneider Electric 15335

• Μάρκα: Schneider Electric.
• Αναφορά: 15335.
• Σειρά: Acti9.
• Οικογένεια: IH.
• Τύπος: αναλογικός / μηχανικός χρονοδιακόπτης.
• Πρόγραμμα: ημερήσιο.
• Κύκλος: 24 ώρες.
• Αριθμός καναλιών: 1.
• Ελάχιστη ανάλυση: 15 λεπτά.
• Ελάχιστο διάστημα ζεύξης: 15 λεπτά.
• Εβδομαδιαίος προγραμματισμός: όχι.
• Ετήσιος προγραμματισμός: όχι.
• Αυτόματη αλλαγή θερινής/χειμερινής ώρας: όχι.
• Χειροκίνητη λειτουργία: ναι.
• Χειροκίνητος επιλογέας: 0 / Auto / I.
• Εφεδρεία λειτουργίας: όχι, έκδοση SRM.
• Τάση τροφοδοσίας: 230 V AC.
• Συχνότητα: 50 Hz σύμφωνα με τον ειδικό οδηγό του κατασκευαστή.
• Κατανάλωση: περίπου 0,5 W.
• Ρεύμα επαφής με cos φ = 1: 16 A στα 250 V AC.
• Ρεύμα επαφής με cos φ = 0,6: 4 A στα 250 V AC.
• Ακρίβεια: ±1 s/ημέρα.
• Αντοχή σε κρουστική τάση: 4 kV.
• Μέγιστη ισχύς πυρακτώσεως: 1.000 W.
• Μέγιστη ισχύς αλογόνου: 1.000 W.
• Φθορίζοντες σωλήνες: έως 700 VA.
• CFL: έως 150 W.
• LED >2 W: έως 300 W.
• LED <2 W: έως 30 W.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 18 mm.
• Ύψος: περίπου 90 mm.
• Βάθος: περίπου 66 mm.
• Πλάτος module: 1 module των 18 mm.
• Βαθμός προστασίας: IP20.
• Χρώμα: λευκό RAL 9003.
• Πρότυπο λειτουργίας: EN 60730-1, τύπος 1 BRTU για την έκδοση SRM.
• EAN: 3303430153351.

Απλός ημερήσιος προγραμματισμός σε ένα μόνο module

Ο Schneider Electric Acti9 IH 15335 προσφέρει μια απλή λύση για την αυτοματοποίηση φορτίων που πρέπει να συνδέονται και να αποσυνδέονται κάθε ημέρα ακολουθώντας το ίδιο ωράριο. Ο μηχανικός δίσκος επιτρέπει την άμεση οπτική απεικόνιση των προγραμματισμένων περιόδων και την τροποποίησή τους χωρίς εργαλεία ή ψηφιακά μενού.

Η ικανότητα των 16 A για ωμικά φορτία, η ανάλυση 15 λεπτών, ο χειροκίνητος επιλογέας και η μορφή DIN μόλις 18 mm τον καθιστούν μια συμπαγή λύση για οικιακούς και μικρούς εμπορικούς πίνακες.

Σημαντικό: αυτή η αναφορά είναι η έκδοση SRM χωρίς εφεδρεία λειτουργίας. Σε περίπτωση διακοπής τροφοδοσίας το ρολόι δεν συνεχίζει να προχωρά, επομένως πρέπει να ελεγχθεί και να ρυθμιστεί εκ νέου η ώρα κατά την αποκατάσταση της παροχής. Για επαγωγικά ή υψηλής ισχύος φορτία πρέπει να τηρείται η πραγματική ικανότητα της επαφής και να χρησιμοποιείται επαφέας ισχύος όταν απαιτείται.
