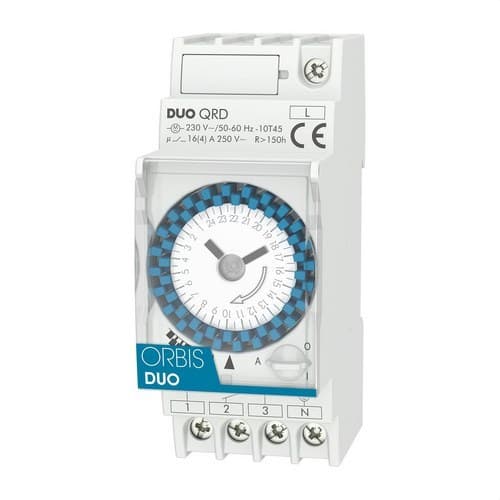

Αναλογικός χρονοδιακόπτης 2 MOD.DUO QRD 230V

Ο αναλογικός χρονοδιακόπτης Orbis DUO QRD, κωδικός OB292032, είναι ένας αρθρωτός ηλεκτρομηχανικός προγραμματιστής σχεδιασμένος για την αυτοματοποίηση του καθημερινού ανοίγματος και κλεισίματος ηλεκτρικών κυκλωμάτων. Λειτουργεί στα 230 V, ενσωματώνει μπροστινό καντράν 24 ωρών με ελάχιστα διαστήματα προγραμματισμού 30 λεπτών και διαθέτει εφεδρεία λειτουργίας άνω των 150 ωρών για τη διατήρηση της λειτουργίας του ρολογιού κατά τη διάρκεια διακοπών ρεύματος.

Η μορφή 2 modules επιτρέπει την απευθείας εγκατάστασή του σε ράγα DIN 35 mm μέσα στον ηλεκτρικό πίνακα. Ο DUO QRD ενσωματώνει μία μεταγωγική επαφή 16(4) A στα 250 V AC, αντικαταστάσιμη επαναφορτιζόμενη μπαταρία και χειροκίνητο επιλογέα τριών θέσεων για επιλογή μεταξύ αυτόματης λειτουργίας, μόνιμης ενεργοποίησης και μόνιμης απενεργοποίησης.

Ημερήσιος προγραμματισμός μέσω καντράν 24 ωρών

Ο Orbis DUO QRD χρησιμοποιεί αναλογικό ημερήσιο καντράν προγραμματισμού που επιτρέπει την εύκολη απεικόνιση των ρυθμισμένων περιόδων λειτουργίας. Ο καθορισμένος κύκλος επαναλαμβάνεται κάθε 24 ώρες, καθιστώντας τον ιδιαίτερα πρακτικό για εξοπλισμό που πρέπει να λειτουργεί καθημερινά με το ίδιο ωράριο.

Το καντράν διαθέτει 48 ακίδες και καθεμία αντιπροσωπεύει ένα διάστημα 30 λεπτών. Με αυτόν τον τρόπο, μπορούν να προγραμματιστούν διαφορετικές περίοδοι ενεργοποίησης και απενεργοποίησης κατά τη διάρκεια της ημέρας χωρίς ανάγκη για οθόνες, ψηφιακά μενού ή εφαρμογές.

Ελάχιστος χρόνος χειρισμού 30 λεπτών

Η ελάχιστη διάρκεια κάθε προγραμματιζόμενης περιόδου είναι 30 λεπτά. Ο προγραμματισμός πραγματοποιείται μετακινώντας τις αντίστοιχες ακίδες του καντράν για τα χρονικά διαστήματα κατά τα οποία επιθυμείτε να παραμείνει ενεργό το κύκλωμα.

Αυτό το μηχανικό σύστημα διευκολύνει τη γρήγορη και οπτική ρύθμιση, ιδιαίτερα κατάλληλη για φωτισμό, αντλίες, θέρμανση, φίλτρα πισίνας και άλλες συσκευές που δεν απαιτούν χειρισμούς λίγων λεπτών ή δευτερολέπτων.

Εφεδρεία λειτουργίας άνω των 150 ωρών

Η έκδοση QRD ενσωματώνει επαναφορτιζόμενη μπαταρία που παρέχει εφεδρεία λειτουργίας άνω των 150 ωρών. Χάρη σε αυτήν, ο χρονομηχανισμός μπορεί να συνεχίσει να λειτουργεί ακόμη και αν υπάρξει προσωρινή διακοπή της ηλεκτρικής τροφοδοσίας.

Αυτό το χαρακτηριστικό αποτρέπει την άμεση απώλεια της ώρας σε περίπτωση διακοπής δικτύου και επιτρέπει τη διατήρηση του ρυθμισμένου ωριαίου κύκλου. Η μπαταρία είναι αντικαταστάσιμη σύμφωνα με τη διαδικασία που ορίζει η Orbis.

Χειροκίνητος επιλογέας τριών θέσεων

Η πρόσοψη ενσωματώνει χειροκίνητο διακόπτη που επιτρέπει την απευθείας επιλογή ενός από τρεις τρόπους λειτουργίας:

• I - Μόνιμη ενεργοποίηση: διατηρεί την επαφή εξόδου κλειστή ανεξάρτητα από τον προγραμματισμό.
• 0 - Μόνιμη απενεργοποίηση: διατηρεί το κύκλωμα αποσυνδεδεμένο.
• A - Αυτόματο: το κύκλωμα λειτουργεί σύμφωνα με τα ωράρια που έχουν οριστεί στο καντράν.

Αυτή η λειτουργία επιτρέπει την προσωρινή παράκαμψη του προγράμματος για εργασίες συντήρησης, περιόδους διακοπών, δοκιμές ή οποιαδήποτε κατάσταση όπου απαιτείται χειροκίνητος έλεγχος του φορτίου.

Μεταγωγική επαφή 16(4) A

Ο DUO QRD διαθέτει ελεύθερη δυναμικού μεταγωγική επαφή με ικανότητα διακοπής 16(4) A στα 250 V AC. Αυτό επιτρέπει τη χρήση των κανονικά ανοικτών και κανονικά κλειστών επαφών σύμφωνα με τις ανάγκες του κυκλώματος ελέγχου.

Η μέγιστη ικανότητα εξαρτάται από τον τύπο του συνδεδεμένου δέκτη, επομένως πρέπει να τηρούνται τα φορτία που συνιστά η Orbis.

• Λαμπτήρες πυρακτώσεως: έως 3000 W.
• Λαμπτήρες φθορισμού: έως 1200 VA.
• Αλογόνου χαμηλής τάσης 12 V AC: έως 2000 VA.
• Αλογόνου 230 V AC: έως 3000 W.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 900 VA.
• Φωτισμός LED: έως 200 VA.

Συμπαγής μορφή 2 modules DIN

Ο προγραμματιστής έχει σχεδιαστεί για τοποθέτηση σε συμμετρική ράγα 35 mm σύμφωνα με το EN 60715. Καταλαμβάνει 2 modules DIN, ισοδύναμα με πλάτος 35 mm, διευκολύνοντας την ενσωμάτωσή του μαζί με μικροαυτόματους, διακόπτες διαρροής και άλλα στοιχεία ελέγχου και προστασίας του ηλεκτρικού πίνακα.

Οι εξωτερικές διαστάσεις του είναι περίπου 35 x 88 x 65 mm. Η σύνδεση πραγματοποιείται μέσω ακροδεκτών για αγωγούς έως 4 mm².

Μπροστινό καντράν εύκολης ανάγνωσης

Σε αντίθεση με άλλους αναλογικούς προγραμματιστές με πλευρικό καντράν, η σειρά DUO χρησιμοποιεί μπροστινό καντράν που επιτρέπει τον γρήγορο έλεγχο της ώρας και των προγραμματισμένων περιόδων ακόμη και μετά την εγκατάσταση της συσκευής στον πίνακα.

Το διαφανές κάλυμμα προστατεύει τα στοιχεία προγραμματισμού και βοηθά στην αποφυγή ακούσιων αλλαγών των ακίδων κατά τη συνήθη χρήση.

Ακρίβεια του χρονομηχανισμού

Η Orbis ορίζει για τον μηχανισμό ακρίβεια λειτουργίας έως ±1 δευτερόλεπτο την ημέρα σε θερμοκρασία αναφοράς 23 °C. Για το ημερήσιο καντράν, η αναφερόμενη ακρίβεια χειρισμού είναι περίπου ±5 λεπτά.

Η ίδια κατανάλωση του χρονοδιακόπτη είναι ίση ή μικρότερη από 0,5 W, επομένως η απαιτούμενη ενέργεια για τη διατήρηση της λειτουργίας του μηχανισμού είναι χαμηλή.

Προστασία IP20 και Κλάση II

Ο DUO QRD διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II υπό σωστές συνθήκες τοποθέτησης. Προορίζεται για εγκατάσταση μέσα σε ηλεκτρικό πίνακα που αποτρέπει την πρόσβαση στους ακροδέκτες μετά την ολοκλήρωση της εγκατάστασης.

Η θερμοκρασία λειτουργίας του κυμαίνεται μεταξύ -10 και +45 °C. Η Orbis συνιστά επίσης να αποφεύγεται η άμεση εγκατάσταση δίπλα σε έντονα επαγωγικά φορτία, όπως επαφείς ή μετασχηματιστές, που μπορεί να δημιουργούν ισχυρά ηλεκτρομαγνητικά πεδία.

Εφαρμογές του Orbis DUO QRD

Ο ημερήσιος προγραμματισμός του και η μεταγωγική επαφή του επιτρέπουν τη χρήση αυτού του χρονοδιακόπτη για την αυτοματοποίηση πολλών οικιακών, εμπορικών και επαγγελματικών συσκευών.

• Φίλτρα πισίνας.
• Εσωτερικός και εξωτερικός φωτισμός.
• Βιτρίνες και φωτεινές επιγραφές.
• Συστήματα θέρμανσης.
• Αντλίες νερού.
• Συστήματα άρδευσης.
• Ηλεκτρικός εξοπλισμός σε κατοικίες και κοινόχρηστους χώρους.
• Συμβατές εμπορικές και βιομηχανικές εγκαταστάσεις.

Τεχνικά χαρακτηριστικά του Orbis DUO QRD OB292032

• Μάρκα: Orbis.
• Κωδικός: OB292032.
• Μοντέλο: DUO QRD.
• Τύπος: αρθρωτός αναλογικός χρονοδιακόπτης.
• Προγραμματισμός: ημερήσιος.
• Καντράν: 24 ώρες.
• Αριθμός ακίδων: 48.
• Ελάχιστος χειρισμός: 30 λεπτά.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50-60 Hz.
• Επαφή: μεταγωγική.
• Ικανότητα διακοπής: 16(4) A στα 250 V AC.
• Εφεδρεία λειτουργίας: άνω των 150 ωρών.
• Μπαταρία: επαναφορτιζόμενη και αντικαταστάσιμη.
• Ακρίβεια λειτουργίας: ≤ ±1 s/ημέρα στους 23 °C.
• Ακρίβεια χειρισμού: περίπου ±5 min με ημερήσιο καντράν.
• Κατανάλωση: ≤0,5 W.
• Χειροκίνητος έλεγχος: μόνιμη ενεργοποίηση / αυτόματο / μόνιμη απενεργοποίηση.
• Μέγιστο φορτίο πυρακτώσεως: 3000 W.
• Μέγιστο φορτίο φθορισμού: 1200 VA.
• Μέγιστο φορτίο αλογόνου 12 V AC: 2000 VA.
• Μέγιστο φορτίο αλογόνου 230 V AC: 3000 W.
• Μέγιστο φορτίο χαμηλής κατανάλωσης: 900 VA.
• Μέγιστο φορτίο LED: 200 VA.
• Τοποθέτηση: ράγα DIN 35 mm σύμφωνα με EN 60715.
• Πλάτος: 2 modules DIN, 35 mm.
• Περίπου διαστάσεις: 35 x 88 x 65 mm.
• Μέγιστη διατομή αγωγού: 4 mm².
• Βαθμός προστασίας: IP20 σύμφωνα με EN 60529.
• Κλάση προστασίας: Κλάση II με σωστή τοποθέτηση.
• Ονομαστική κρουστική τάση: 4 kV.
• Θερμοκρασία λειτουργίας: -10 έως +45 °C.

Απλός ημερήσιος προγραμματισμός και αντοχή σε διακοπές ρεύματος

Ο Orbis DUO QRD OB292032 προσφέρει μια απλή λύση για την αυτοματοποίηση κυκλωμάτων που επαναλαμβάνουν καθημερινά το ίδιο ωράριο. Το μπροστινό καντράν διευκολύνει τόσο τον προγραμματισμό όσο και τον οπτικό έλεγχο, ενώ τα διαστήματα των 30 λεπτών είναι κατάλληλα για πολλές οικιακές και επαγγελματικές εφαρμογές.

Η εφεδρεία άνω των 150 ωρών, η αντικαταστάσιμη επαναφορτιζόμενη μπαταρία, η μεταγωγική επαφή 16(4) A και η συμπαγής μορφή δύο modules DIN ολοκληρώνουν έναν προγραμματιστή ιδιαίτερα κατάλληλο για εγκαταστάσεις όπου ζητείται εύκολος αναλογικός χρονικός έλεγχος και ικανότητα διατήρησης της ώρας σε προσωρινές διακοπές τροφοδοσίας.

Σημαντικό: το συνδεδεμένο φορτίο πρέπει να τηρεί τα όρια που ορίζει η Orbis για κάθε τύπο δέκτη. Η εγκατάσταση πρέπει να πραγματοποιείται μέσα σε ηλεκτρικό πίνακα από εξειδικευμένο προσωπικό και σύμφωνα με τις οδηγίες εγκατάστασης και καλωδίωσης του κατασκευαστή.
