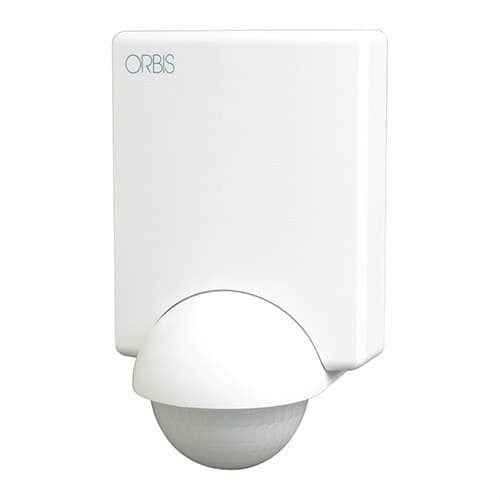

Ανιχνευτής κίνησης PROXIMAT SB.ΤΟΙΧΟΣ 12M FT.15M(7,5+7,5)ΠΛΕΥΡΑ.240° 5-2000 LUX ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ:

Ο ανιχνευτής κίνησης Orbis PROXIMAT, αναφορά OB132312, είναι ένας υπέρυθρος αισθητήρας PIR σχεδιασμένος για την αυτοματοποίηση κυκλωμάτων φωτισμού μέσω της ανίχνευσης ατόμων σε ζώνες διέλευσης. Εγκαθίσταται επιφανειακά σε τοίχο και προσφέρει ευρύ γωνία ανίχνευσης 240°, με εμπρόσθια εμβέλεια έως 12 μέτρα και συνολική πλευρική κάλυψη έως 15 μέτρα στους 20 °C.

Η κεφαλή του μπορεί να περιστραφεί οριζόντια έως 180° για να προσανατολιστεί το πεδίο ανίχνευσης προς την επιθυμητή περιοχή. Επιπλέον, επιτρέπει ρύθμιση του χρόνου λειτουργίας από 10 δευτερόλεπτα έως 10 λεπτά, ρύθμιση του επιπέδου φωτεινότητας από 5 έως 2000 lux και τροποποίηση της ευαισθησίας του ανιχνευτή. Ο βαθμός προστασίας IP45 διευκολύνει τη χρήση του τόσο σε εσωτερικούς χώρους όσο και σε κατάλληλους εξωτερικούς χώρους.

Ευρύ πεδίο ανίχνευσης 240°

Ο Orbis PROXIMAT προσφέρει γωνία ανίχνευσης 240°, ιδανική για τον έλεγχο μεγάλων περιοχών από επιτοίχια εγκατάσταση. Σε ύψος περίπου 2,5 μέτρων και με θερμοκρασία περιβάλλοντος 20 °C, φτάνει έως 12 μέτρα προς τα εμπρός και 15 μέτρα πλευρικής κάλυψης.

Η πλευρική κάλυψη εκτείνεται περίπου 7,5 μέτρα προς κάθε πλευρά του ανιχνευτή. Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με τη θερμοκρασία περιβάλλοντος, το ύψος εγκατάστασης, τον προσανατολισμό του αισθητήρα και την κατεύθυνση με την οποία το άτομο διασχίζει τις δέσμες ανίχνευσης.

Περιστρεφόμενη κεφαλή έως 180°

Η κεφαλή ανίχνευσης μπορεί να περιστραφεί οριζόντια έως 180°, επιτρέποντας τη μετατόπιση της ζώνης ανίχνευσης προς τη συγκεκριμένη περιοχή που επιθυμείτε να επιβλέπετε. Αυτό το χαρακτηριστικό διευκολύνει την προσαρμογή του σε εισόδους, διαδρόμους, προσόψεις, πλατύσκαλα, βεράντες και άλλες διαμορφώσεις όπου ο ανιχνευτής δεν μπορεί να εγκατασταθεί απευθείας απέναντι από τη ζώνη διέλευσης.

Η Orbis συνιστά ύψος τοποθέτησης μεταξύ 2 και 3 μέτρων για την επίτευξη κατάλληλης ανίχνευσης.

Εγκατάσταση σε τοίχο, γωνία ή ακμή

Ο PROXIMAT έχει σχεδιαστεί για επιφανειακή τοποθέτηση και μπορεί να εγκατασταθεί σε λείο τοίχο, σε γωνία ή σε ακμή. Ο κατασκευαστής περιλαμβάνει ειδικά εξαρτήματα στερέωσης για να διευκολύνει αυτές τις διαμορφώσεις.

Αυτή η ευελιξία επιτρέπει την προσαρμογή του ανιχνευτή σε διαφορετικές γεωμετρίες κτιρίων και τη σωστή κατεύθυνση του πεδίου ανίχνευσής του χωρίς πρόσθετες βάσεις.

Ρυθμιζόμενος χρόνος από 10 δευτερόλεπτα έως 10 λεπτά

Ο χρόνος κατά τον οποίο παραμένει ενεργό το κύκλωμα μετά την ανίχνευση κίνησης μπορεί να ρυθμιστεί από περίπου 10 δευτερόλεπτα έως 10 λεπτά.

Μια σύντομη περίοδος είναι κατάλληλη για ζώνες γρήγορης διέλευσης, ενώ οι μεγαλύτεροι χρόνοι επιτρέπουν τη διατήρηση του φωτισμού ενεργού σε εισόδους, σκάλες, διαδρόμους ή περιοχές όπου οι χρήστες παραμένουν για περισσότερο χρόνο.

Μετά τη λήξη του χρόνου λειτουργίας, ο ανιχνευτής διαθέτει μια σύντομη περίοδο αδράνειας περίπου 3 δευτερολέπτων πριν ξεκινήσει ξανά η ανίχνευση.

Ρύθμιση φωτεινότητας από 5 έως 2000 lux

Ο PROXIMAT ενσωματώνει ρυθμιζόμενο φωτοαισθητήρα από 5 έως 2000 lux. Αυτή η λειτουργία επιτρέπει τον καθορισμό του επιπέδου φωτισμού περιβάλλοντος κάτω από το οποίο πρέπει να ενεργοποιείται το κύκλωμα όταν ανιχνεύεται κίνηση.

Μπορεί να ρυθμιστεί ώστε να λειτουργεί κυρίως τη νύχτα ή σε συνθήκες χαμηλού φωτισμού, αποφεύγοντας άσκοπες ενεργοποιήσεις όταν ο φυσικός φωτισμός είναι επαρκής.

Ρυθμιζόμενη ευαισθησία ανίχνευσης

Εκτός από τη ρύθμιση χρόνου και φωτεινότητας, ο ανιχνευτής διαθέτει ειδικό επιλογέα για την τροποποίηση της ευαισθησίας ανίχνευσης. Με αυτόν τον τρόπο μπορεί να προσαρμοστεί η συμπεριφορά του αισθητήρα στις διαστάσεις και τα χαρακτηριστικά της ελεγχόμενης περιοχής.

Η ευαισθησία οποιουδήποτε ανιχνευτή PIR μπορεί να μειωθεί όταν η θερμοκρασία περιβάλλοντος πλησιάζει τη θερμοκρασία του σώματος, κάτι που πρέπει να λαμβάνεται υπόψη κατά την αξιολόγηση της πραγματικής εμβέλειας σε ορισμένες συνθήκες.

Περιοριστές για εξατομίκευση της περιοχής ανίχνευσης

Ο PROXIMAT συνοδεύεται από δύο περιοριστές πεδίου που επιτρέπουν τον αποκλεισμό συγκεκριμένων τμημάτων του φακού. Τα στοιχεία μπορούν να προσαρμοστούν ώστε να αποφεύγεται η ανίχνευση σε ορισμένες κατευθύνσεις και να μειώνονται οι ενεργοποιήσεις που προκαλούνται εκτός της ζώνης που επιθυμείτε να ελέγχετε.

Αυτή η δυνατότητα είναι ιδιαίτερα χρήσιμη όταν ο ανιχνευτής εγκαθίσταται κοντά σε ζώνες κυκλοφορίας εκτός της εγκατάστασης, πόρτες, παράθυρα ή άλλους χώρους που δεν πρέπει να προκαλούν ενεργοποίηση.

Ρελέ με μεταγωγή μηδενικής διέλευσης

Ο ανιχνευτής ενσωματώνει ρελέ με μεταγωγή μηδενικής διέλευσης, τεχνολογία που έχει σχεδιαστεί για τη βελτίωση της λειτουργίας ορισμένων ηλεκτρονικών φορτίων όπως φωτιστικά LED, φθορισμού και λαμπτήρες χαμηλής κατανάλωσης.

Η επαφή προσφέρει ικανότητα διακοπής 10 A στα 230 V AC με cos φ = 1.

Ικανότητα για διαφορετικές τεχνολογίες φωτισμού

Η Orbis καθορίζει διαφορετικά μέγιστα φορτία ανάλογα με την τεχνολογία που συνδέεται στον ανιχνευτή.

• Λαμπτήρες πυρακτώσεως: έως 2000 W.
• Λαμπτήρες φθορισμού: έως 1300 VA.
• Αλογόνου χαμηλής τάσης: έως 1300 VA.
• Αλογόνου 230 V: έως 2000 W.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 1300 VA.
• Φωτισμός LED: έως 500 VA.

Ένδειξη LED κατάστασης

Ο PROXIMAT διαθέτει ένδειξη LED που ανάβει όταν η συσκευή ανιχνεύει κίνηση. Αυτή η σήμανση διευκολύνει τον έλεγχο της λειτουργίας κατά την εγκατάσταση και τη ρύθμιση της ζώνης κάλυψης.

Προστασία IP45

Ο ανιχνευτής διαθέτει βαθμό προστασίας IP45 σύμφωνα με το EN 60529, προσφέροντας προστασία από την είσοδο στερεών σωμάτων και από πίδακες νερού εντός των συνθηκών που ορίζει η εν λόγω ταξινόμηση.

Η θερμοκρασία λειτουργίας του κυμαίνεται μεταξύ -10 και +40 °C, επομένως μπορεί να χρησιμοποιηθεί σε διαφορετικές οικιακές, κοινοτικές και επαγγελματικές εφαρμογές.

Εφαρμογές του ανιχνευτή Orbis PROXIMAT

Η μεγάλη εμβέλεια και η δυνατότητα προσανατολισμού καθιστούν τον PROXIMAT κατάλληλο για την αυτοματοποίηση του φωτισμού σε πολλές ζώνες διέλευσης.

• Είσοδοι και προσβάσεις κτιρίων.
• Σκάλες και πλατύσκαλα.
• Διάδρομοι και περάσματα.
• Βεράντες και υπόστεγα.
• Προσόψεις και προστατευμένες εξωτερικές προσβάσεις.
• Γκαράζ και κοινόχρηστοι χώροι.
• Εμπορικά καταστήματα και γραφεία.
• Δημόσια κτίρια.
• Συμβατές βιομηχανικές και αγροτικές εγκαταστάσεις.

Τεχνικά χαρακτηριστικά του Orbis PROXIMAT OB132312

• Μάρκα: Orbis.
• Αναφορά: OB132312.
• Μοντέλο: PROXIMAT.
• Τύπος: ανιχνευτής κίνησης για φωτισμό.
• Τεχνολογία: υπέρυθρη ανίχνευση PIR.
• Τοποθέτηση: επιφανειακή σε τοίχο, γωνία ή ακμή.
• Γωνία ανίχνευσης: 240°.
• Οριζόντια περιστροφή κεφαλής: 180°.
• Εμπρόσθια εμβέλεια: έως 12 m στους 20 °C.
• Πλευρική εμβέλεια: έως 15 m στους 20 °C, περίπου 7,5 + 7,5 m.
• Ύψος αναφοράς για το πεδίο ανίχνευσης: 2,5 m.
• Συνιστώμενο ύψος τοποθέτησης: μεταξύ 2 και 3 m.
• Χρόνος λειτουργίας: περίπου από 10 s έως 10 min.
• Λειτουργία παλμού: διαθέσιμη ανάλογα με τη διαμόρφωση της σειράς.
• Φωτεινή ευαισθησία: ρυθμιζόμενη από 5 έως 2000 lux.
• Ευαισθησία ανίχνευσης: ρυθμιζόμενη.
• Περιοριστές πεδίου ανίχνευσης: 2 περιλαμβάνονται.
• Τροφοδοσία: 230 V AC.
• Συχνότητα: 50 Hz.
• Ικανότητα διακοπής: 10 A στα 230 V AC, cos φ = 1.
• Ρελέ μηδενικής διέλευσης: ναι.
• Ιδία κατανάλωση: περίπου 1 W (8 VA).
• Μέγιστο φορτίο πυρακτώσεως: 2000 W.
• Μέγιστο φορτίο φθορισμού: 1300 VA.
• Μέγιστο φορτίο αλογόνου χαμηλής τάσης: 1300 VA.
• Μέγιστο φορτίο αλογόνου 230 V: 2000 W.
• Μέγιστο φορτίο χαμηλής κατανάλωσης: 1300 VA.
• Μέγιστο φορτίο LED: 500 VA.
• Ένδειξη LED ανίχνευσης: ναι.
• Βαθμός προστασίας: IP45.
• Θερμοκρασία λειτουργίας: -10 έως +40 °C.

Αυτοματοποίηση φωτισμού με μεγάλη κάλυψη

Ο Orbis PROXIMAT OB132312 ξεχωρίζει συνδυάζοντας ευρύ πεδίο ανίχνευσης 240° με έως 12 μέτρα εμπρόσθιας εμβέλειας και 15 μέτρα πλευρικής κάλυψης. Η οριζόντια προσαρμογή της κεφαλής και οι περιλαμβανόμενοι περιοριστές επιτρέπουν την προσαρμογή της επιτηρούμενης ζώνης στα συγκεκριμένα χαρακτηριστικά κάθε εγκατάστασης.

Ο ρυθμιζόμενος χρόνος λειτουργίας, ο φωτοαισθητήρας από 5 έως 2000 lux και η συμβατότητα με φορτία LED έως 500 VA επιτρέπουν την αυτοματοποίηση του φωτισμού σε εισόδους και ζώνες διέλευσης, αποφεύγοντας να παραμένουν τα φωτιστικά αναμμένα όταν δεν είναι απαραίτητο.

Σημαντικό: η αναφερόμενη εμβέλεια επιτυγχάνεται στις συνθήκες αναφοράς που ορίζει η Orbis και μπορεί να μεταβάλλεται ανάλογα με τη θερμοκρασία, το ύψος, τον προσανατολισμό και την κατεύθυνση κίνησης. Η ηλεκτρική εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή και με σεβασμό στα αναφερόμενα μέγιστα φορτία.
