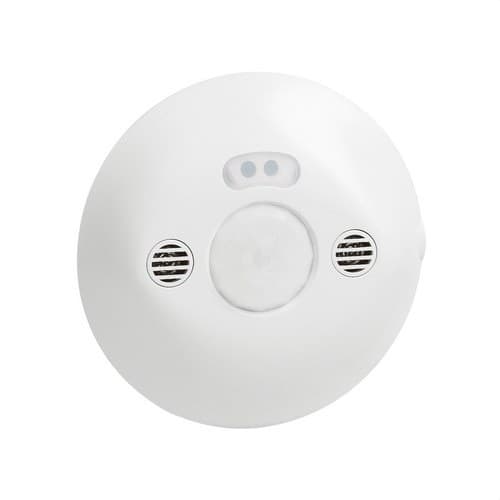

Ανιχνευτής κίνησης PIR/US 360º εμβέλεια 8μ εγκατάσταση εντοιχισμένη/οροφή

Ο ανιχνευτής κίνησης και παρουσίας Legrand 048806 είναι ένας αισθητήρας οροφής διπλής τεχνολογίας που συνδυάζει παθητικές υπέρυθρες και υπερήχους για τον αυτόματο έλεγχο του φωτισμού. Προσφέρει κάλυψη 360 μοιρών και διάμετρο ανίχνευσης έως 8 μέτρα σε ύψος εγκατάστασης 2,5 μέτρων, παρέχοντας ακριβή ανίχνευση παρουσίας σε γραφεία, αίθουσες συσκέψεων, αίθουσες διδασκαλίας και άλλους χώρους εργασίας.

Χάρη στον συνδυασμό και των δύο τεχνολογιών ανίχνευσης, ο αισθητήρας βελτιώνει την ευαισθησία απέναντι σε κινήσεις και παρουσία σε περιπτώσεις όπου ένας συμβατικός ανιχνευτής μπορεί να είναι λιγότερο αποτελεσματικός. Επίσης παρακολουθεί το επίπεδο φυσικού φωτισμού για τη διαχείριση της ενεργοποίησης των φωτιστικών σύμφωνα με τις ρυθμίσεις που έχουν οριστεί, συμβάλλοντας στη βελτιστοποίηση της ενεργειακής κατανάλωσης.

Ανιχνευτής παρουσίας Legrand διπλής τεχνολογίας

Η αναφορά 048806 ανήκει στη σειρά Mosaic της Legrand και χρησιμοποιεί ταυτόχρονα δύο συστήματα ανίχνευσης:

• Παθητικές υπέρυθρες: ανιχνεύουν τις μεταβολές της θερμικής ακτινοβολίας που προκαλούνται από την κίνηση ατόμων μέσα στη ζώνη επιτήρησης.
• Υπέρηχοι: επιτρέπουν την ανίχνευση παρουσίας μέσω των μεταβολών που παράγονται στα υπερηχητικά κύματα μέσα στον χώρο.

Η συνδυασμένη χρήση και των δύο συστημάτων παρέχει υψηλή ευαισθησία ανίχνευσης και κάλυψη ιδιαίτερα κατάλληλη για χώρους εργασίας όπου μπορεί να υπάρχουν κινήσεις διαφορετικής έντασης.

Κάλυψη 360 μοιρών και διάμετρος 8 μέτρων

Ο ανιχνευτής προσφέρει οριζόντια γωνία ανίχνευσης 360 μοιρών. Εγκατεστημένος σε βέλτιστο ύψος 2,5 μέτρων, παρέχει κυκλική περιοχή ανίχνευσης έως 8 μέτρα διάμετρο.

Σύμφωνα με τα τεχνικά στοιχεία της Legrand, η μέγιστη πλευρική εμβέλεια είναι περίπου 4 μέτρα και η εμπρόσθια εμβέλεια μπορεί να φτάσει έως 6 μέτρα, σχηματίζοντας συνολική ζώνη ανίχνευσης 8 μέτρων διαμέτρου στο δάπεδο.

Όταν εγκαθίστανται πολλοί ανιχνευτές στον ίδιο χώρο, η Legrand συνιστά μια βέλτιστη απόσταση περίπου 6 μέτρων μεταξύ των αισθητήρων.

Ιδανικός για γραφεία και χώρους εργασίας

Η Legrand συνιστά αυτόν τον ανιχνευτή για χώρους που διαθέτουν φυσικό φωτισμό, όπως ατομικά γραφεία, ανοιχτού τύπου γραφεία, αίθουσες συσκέψεων, αίθουσες διδασκαλίας και άλλους επαγγελματικούς χώρους.

Ο αισθητήρας παρακολουθεί ταυτόχρονα την παρουσία ατόμων και το επίπεδο του περιβάλλοντος φωτισμού για να διαχειρίζεται το κύκλωμα φωτισμού μόνο όταν είναι απαραίτητο, σύμφωνα με τη ρύθμιση που έχει πραγματοποιηθεί.

Έλεγχος φωτισμού ανάλογα με παρουσία και φωτεινότητα

Εκτός από την ανίχνευση κίνησης και παρουσίας, ο Legrand 048806 επιτρέπει τη ρύθμιση του ορίου φωτεινότητας που καθορίζει τη συμπεριφορά του φωτισμού.

Το εύρος ρύθμισης του επιπέδου φωτισμού κυμαίνεται μεταξύ 5 και 1.275 lux, επιτρέποντας την προσαρμογή της απόκρισης του ανιχνευτή σε διαφορετικά επίπεδα φυσικού φωτισμού.

Με αυτόν τον τρόπο, μπορεί να αποφεύγεται η άσκοπη ενεργοποίηση των φωτιστικών όταν η διαθέσιμη ποσότητα φωτός στον χώρο είναι επαρκής.

Ρυθμιζόμενη ευαισθησία ανίχνευσης

Η ευαισθησία του ανιχνευτή μπορεί να ρυθμιστεί ώστε να προσαρμόζεται στα συγκεκριμένα χαρακτηριστικά του χώρου και στον προβλεπόμενο τρόπο χρήσης.

Η Legrand προβλέπει τη ρύθμιση των βασικών παραμέτρων μέσω συμβατών εργαλείων διαμόρφωσης, επιτρέποντας ακριβή παραμετροποίηση απευθείας κατά την εγκατάσταση.

Ρυθμιζόμενος χρονοκαθυστέρηση

Ο ανιχνευτής επιτρέπει τη ρύθμιση του χρόνου για τον οποίο ο φωτισμός παραμένει ενεργός μετά την ανίχνευση.

Σύμφωνα με τα τεχνικά χαρακτηριστικά του προϊόντος, ο ελάχιστος χρόνος ενεργοποίησης μπορεί να ρυθμιστεί από 5 δευτερόλεπτα και ο μέγιστος κύκλος λειτουργίας φτάνει τα 59 λεπτά.

Αυτό επιτρέπει την προσαρμογή της λειτουργίας σε ζώνες με διαφορετικά πρότυπα χρήσης, από διαδρόμους έως αίθουσες όπου οι χρήστες παραμένουν για μεγάλα χρονικά διαστήματα.

Αυτόματη λειτουργία βάσει παρουσίας

Σε λειτουργία παρουσίας, το σύστημα μπορεί να διαχειρίζεται αυτόματα το άναμμα και σβήσιμο του φωτισμού σύμφωνα με την ανιχνευόμενη παρουσία και τις ρυθμισμένες συνθήκες φωτεινότητας.

Αυτή η αυτοματοποίηση επιτρέπει τη μείωση του χρόνου κατά τον οποίο τα φωτιστικά παραμένουν αναμμένα χωρίς λόγο, ειδικά σε χώρους που χρησιμοποιούνται διαλείπουσα.

Δυνατότητα λειτουργίας σε λειτουργία απουσίας

Ο ανιχνευτής μπορεί επίσης να χρησιμοποιηθεί με συμβατό μπουτόν για λειτουργία σε λειτουργία απουσίας. Σε αυτή τη διαμόρφωση, η ενεργοποίηση γίνεται χειροκίνητα μέσω μπουτόν και η απενεργοποίηση μπορεί να γίνει χειροκίνητα ή αυτόματα όταν λήξει η περίοδος παρουσίας.

Η Legrand αναφέρει ως συμβατό μπουτόν για αυτή την εφαρμογή την αναφορά 077040.

Τροφοδοσία 230 βολτ με ουδέτερο

Ο Legrand 048806 χρησιμοποιεί σύνδεση 3 αγωγών με ουδέτερο και λειτουργεί με ονομαστική τάση 230 βολτ εναλλασσόμενου ρεύματος.

Η επιτρεπόμενη συχνότητα λειτουργίας κυμαίνεται μεταξύ 50 και 60 hertz.

Η κατανάλωση ισχύος σε αναμονή είναι περίπου 0,8 watt, επιτρέποντας τη διαρκή ενεργοποίηση των λειτουργιών ανίχνευσης με μειωμένη κατανάλωση.

Ισχύς μεταγωγής έως 2.000 watt

Το ισχύον τεχνικό δελτίο της Legrand αναφέρει μέγιστη ισχύ μεταγωγής 2.000 watt για τη συσκευή.

Προσδιορίζει επίσης μέγιστο ρεύμα εκκίνησης 8,5 αμπέρ. Το συνδεδεμένο φορτίο πρέπει πάντα να επιλέγεται τηρώντας αυτές τις τιμές και τα ιδιαίτερα χαρακτηριστικά της χρησιμοποιούμενης τεχνολογίας φωτισμού.

Εντοιχιζόμενη εγκατάσταση σε ψευδοροφή

Ο ανιχνευτής έχει σχεδιαστεί κυρίως για εντοιχιζόμενη εγκατάσταση στην οροφή. Μπορεί να στερεωθεί απευθείας σε ψευδοροφή με τα συμπεριλαμβανόμενα στηρίγματα τοποθέτησης.

Μπορεί επίσης να εγκατασταθεί σε κουτί Batibox βάθους 50 χιλιοστών, προσφέροντας διαφορετικές επιλογές για την ενσωμάτωσή του στο σύστημα εγκατάστασης του κτιρίου.

Δυνατότητα επιφανειακής τοποθέτησης

Αν και το προϊόν έχει σχεδιαστεί κυρίως για εντοιχιζόμενη τοποθέτηση, η Legrand επιτρέπει επιφανειακή εγκατάσταση στην οροφή μέσω του ειδικού αξεσουάρ αναφορά 048875.

Αυτή η δυνατότητα διευκολύνει τη χρήση του ανιχνευτή σε ανακαινίσεις ή σε χώρους όπου δεν είναι δυνατή η εντοιχιζόμενη τοποθέτηση.

Σύνδεση μέσω αυτόματων ακροδεκτών

Ο Legrand 048806 διαθέτει αυτόματους ακροδέκτες για να διευκολύνει και να επιταχύνει την καλωδίωση κατά την εγκατάσταση.

Αυτό το σύστημα εξαλείφει την ανάγκη για συμβατικό σφίξιμο με βίδες στις συνδέσεις του ανιχνευτή και παρέχει γρήγορη και ασφαλή σύνδεση όταν χρησιμοποιούνται οι κατάλληλοι αγωγοί.

Διαμόρφωση μέσω εργαλείου Legrand

Οι παράμετροι του ανιχνευτή μπορούν να ρυθμιστούν με ακρίβεια μέσω του εργαλείου διαμόρφωσης Legrand αναφορά 088240.

Αυτή η δυνατότητα επιτρέπει την προσαρμογή επί τόπου παραγόντων όπως η ευαισθησία και το επίπεδο φωτεινότητας, ώστε να επιτυγχάνεται πιο κατάλληλη απόκριση στις διαστάσεις, τις περιβαλλοντικές συνθήκες και τον τρόπο χρήσης κάθε χώρου.

Προστασία IP20 για εσωτερικούς χώρους

Ο ανιχνευτής διαθέτει βαθμό προστασίας IP20 και προορίζεται κυρίως για εσωτερικές εγκαταστάσεις σε ξηρά περιβάλλοντα.

Η θερμοκρασία περιβάλλοντος λειτουργίας του κυμαίνεται μεταξύ -5 και 45 βαθμών Κελσίου, επιτρέποντας τη χρήση του στις συνήθεις συνθήκες γραφείων, εκπαιδευτικών κέντρων, αιθουσών συσκέψεων και άλλων εσωτερικών κτιρίων.

Λευκό περίβλημα από θερμοπλαστικό υλικό

Το σώμα του αισθητήρα είναι κατασκευασμένο από θερμοπλαστικό υλικό λευκού χρώματος, με γυαλιστερό φινίρισμα και απόχρωση παρόμοια με RAL 9003.

Ο διακριτικός σχεδιασμός του διευκολύνει την οπτική ενσωμάτωση σε λευκές οροφές που συναντώνται συνήθως σε γραφεία, εμπορικούς χώρους και επαγγελματικά περιβάλλοντα.

Τεχνικά χαρακτηριστικά του Legrand 048806

• Μάρκα: Legrand.
• Σειρά: Mosaic.
• Αναφορά: 048806.
• Κωδικός EAN: 3245060488062.
• Τύπος προϊόντος: ανιχνευτής κίνησης και παρουσίας για φωτισμό.
• Τεχνολογία ανίχνευσης: παθητικές υπέρυθρες και υπέρηχοι.
• Γωνία ανίχνευσης: 360 μοίρες.
• Διάμετρος κάλυψης: 8 μέτρα.
• Βέλτιστο ύψος εγκατάστασης: 2,5 μέτρα.
• Μέγιστη πλευρική εμβέλεια: 4 μέτρα.
• Μέγιστη εμπρόσθια εμβέλεια: 6 μέτρα.
• Βέλτιστη απόσταση μεταξύ ανιχνευτών: 6 μέτρα.
• Έλεγχος ανάλογα με το φυσικό φως: ναι.
• Ρυθμιζόμενη ευαισθησία: ναι.
• Ρυθμιζόμενο όριο φωτεινότητας: μεταξύ 5 και 1.275 lux.
• Ελάχιστος χρόνος ενεργοποίησης: 5 δευτερόλεπτα.
• Μέγιστος ρυθμιζόμενος χρόνος λειτουργίας: 59 λεπτά.
• Ονομαστική τάση: 230 βολτ εναλλασσόμενου ρεύματος.
• Συχνότητα: μεταξύ 50 και 60 hertz.
• Τύπος σύνδεσης: 3 αγωγοί με ουδέτερο.
• Μέγιστη ισχύς μεταγωγής: 2.000 watt.
• Μέγιστο ρεύμα εκκίνησης: 8,5 αμπέρ.
• Κατανάλωση σε αναμονή: 0,8 watt.
• Ηλεκτρική σύνδεση: αυτόματοι ακροδέκτες.
• Τύπος τοποθέτησης: εντοιχιζόμενη στην οροφή.
• Απευθείας στερέωση σε ψευδοροφή: ναι, με τα περιλαμβανόμενα στηρίγματα.
• Εγκατάσταση σε κουτί: συμβατό με κουτί Batibox βάθους 50 χιλιοστών.
• Επιφανειακή τοποθέτηση: δυνατή με αξεσουάρ Legrand 048875.
• Βαθμός προστασίας: IP20.
• Θερμοκρασία περιβάλλοντος λειτουργίας: μεταξύ -5 και 45 βαθμών Κελσίου.
• Υλικό: θερμοπλαστικό.
• Χρώμα: λευκό.
• Παρόμοιο χρώμα: RAL 9003.
• Απομακρυσμένη λειτουργία: ναι.
• Συμβατό εργαλείο διαμόρφωσης: Legrand 088240.
• Λειτουργία απουσίας μέσω μπουτόν: ναι.
• Συμβατό μπουτόν που υποδεικνύει η Legrand: αναφορά 077040.

Ακριβής ανίχνευση για αυτοματοποίηση του φωτισμού

Ο Legrand 048806 συνδυάζει παθητικές υπέρυθρες και υπερήχους για να παρέχει ανίχνευση παρουσίας 360 μοιρών σε χώρους έως 8 μέτρα διαμέτρου. Η διπλή τεχνολογία επιτρέπει βελτιωμένη ανίχνευση σε γραφεία, αίθουσες συσκέψεων, αίθουσες διδασκαλίας και ανοιχτούς χώρους όπου επιδιώκεται αξιόπιστη αυτοματοποίηση του φωτισμού.

Η ρύθμιση ευαισθησίας και φωτεινότητας, η ρυθμιζόμενη χρονοκαθυστέρηση, η χαμηλή κατανάλωση σε αναμονή, η σύνδεση μέσω αυτόματων ακροδεκτών και οι διαφορετικές επιλογές τοποθέτησης επιτρέπουν την προσαρμογή του ανιχνευτή στις συγκεκριμένες ανάγκες κάθε εγκατάστασης και την αξιοποίηση του διαθέσιμου φυσικού φωτισμού για τη μείωση των άσκοπων ενεργοποιήσεων.
