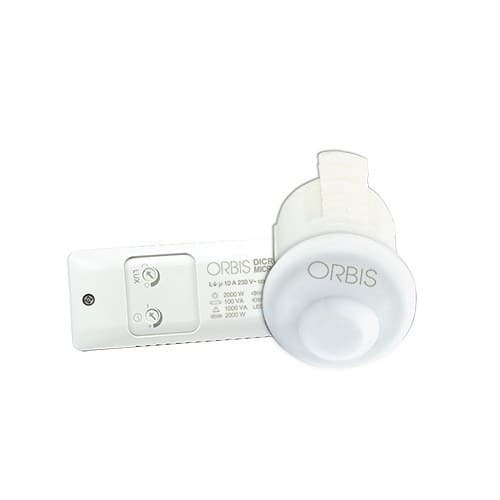

Ανιχνευτής κίνησης Dicromat MICRO EMPT.ΟΡΟΦΗ 360° 16MM 1 ΚΥΚΛΟΣ.ΠΕΔΙΟ ΑΝΙΧΝΕΥΣΗΣ: Ø4M(ΜΕΤΑΚΙΝΗΣΗ

Ο ανιχνευτής κίνησης Orbis DICROMAT MICRO, κωδικός OB133612, είναι ένας συμπαγής αισθητήρας για την αυτοματοποίηση του ανοίγματος και κλεισίματος του φωτισμού σε εσωτερικούς χώρους. Έχει σχεδιαστεί για χωνευτή εγκατάσταση στην οροφή και ξεχωρίζει για τη διακριτική κεφαλή ανίχνευσης μόλις 16 mm, προσφέροντας γωνία ανίχνευσης 360° και πεδίο έως 4 μέτρα διάμετρο σε ύψος εγκατάστασης 2,5 μέτρων.

Το μικρό του μέγεθος τον καθιστά ιδιαίτερα κατάλληλο για ντουλάπες, ανελκυστήρες, εισόδους κατοικιών, καμπίνες μπάνιου και άλλους μικρούς χώρους όπου επιδιώκεται η αυτοματοποίηση του φωτισμού με τον αισθητήρα πρακτικά ενσωματωμένο στην οροφή. Επιτρέπει τη ρύθμιση τόσο του χρόνου λειτουργίας όσο και του επιπέδου φωτεινότητας από το οποίο πρέπει να ενεργοποιείται.

Ανίχνευση κίνησης 360°

Το DICROMAT MICRO προσφέρει κάλυψη ανίχνευσης 360°, κατάλληλη για εγκαταστάσεις σε οροφή όπου απαιτείται επιτήρηση της κίνησης γύρω από τον αισθητήρα. Σύμφωνα με την τεκμηρίωση της Orbis, όταν εγκαθίσταται σε ύψος 2,5 μέτρων παρέχει πεδίο ανίχνευσης έως 4 μέτρα διάμετρο.

Η επίσημη τιμοκατάλογος της Orbis καθορίζει εμβέλεια Ø4 μέτρα για εγκάρσια κίνηση και Ø2 μέτρα για μετωπική κίνηση σε ύψος 2,5 μέτρων, επομένως η αποτελεσματική ευαισθησία μεταβάλλεται ανάλογα με την κατεύθυνση με την οποία το άτομο διασχίζει τη ζώνη ανίχνευσης.

Κεφαλή ανίχνευσης μόλις 16 mm

Ένα από τα βασικά χαρακτηριστικά του Orbis DICROMAT MICRO είναι το μικρό στοιχείο ανίχνευσης. Η ορατή κεφαλή έχει διάμετρο μόλις 16 mm και έχει σχεδιαστεί για χωνευτή τοποθέτηση στην οροφή, συμβάλλοντας σε μια ιδιαίτερα διακριτική εγκατάσταση.

Η ηλεκτρονική μονάδα παραμένει κρυμμένη πάνω από την ψευδοροφή, ενώ ορατός μένει μόνο ο μικρός αισθητήρας, μια διάταξη ιδιαίτερα ενδιαφέρουσα σε χώρους όπου η αισθητική και η ενσωμάτωση του συστήματος φωτισμού είναι σημαντικές.

Ρυθμιζόμενος χρόνος από 6 δευτερόλεπτα έως 12 λεπτά

Ο ανιχνευτής επιτρέπει τη ρύθμιση του χρόνου κατά τον οποίο το κύκλωμα θα παραμένει ενεργοποιημένο μετά την ανίχνευση κίνησης. Το εύρος χρονισμού μπορεί να ρυθμιστεί από 6 δευτερόλεπτα έως 12 λεπτά.

Αυτή η ρύθμιση επιτρέπει την προσαρμογή της λειτουργίας στο είδος του χώρου. Οι σύντομοι χρόνοι μπορεί να είναι χρήσιμοι σε χώρους γρήγορης διέλευσης, ενώ ένας μεγαλύτερος χρόνος καθυστέρησης είναι κατάλληλος για ζώνες όπου οι χρήστες παραμένουν για περισσότερο χρόνο.

Αισθητήρας φωτεινότητας με ρύθμιση

Το DICROMAT MICRO ενσωματώνει ρύθμιση ευαισθησίας φωτισμού μεταξύ 5 και 3000 lux. Με αυτόν τον τρόπο, μπορεί να ρυθμιστεί ώστε ο φωτισμός να ενεργοποιείται μόνο όταν το επίπεδο του περιβάλλοντος φωτός είναι κάτω από την επιλεγμένη τιμή.

Ο συνδυασμός ανίχνευσης κίνησης και ελέγχου φωτεινότητας συμβάλλει στην αποφυγή περιττών ενεργοποιήσεων όταν υπάρχει επαρκής φυσικός φωτισμός, βοηθώντας στη βελτιστοποίηση της ενεργειακής κατανάλωσης της εγκατάστασης.

Ένα κύκλωμα με δυνατότητα έως 10 A

Ο ανιχνευτής ελέγχει ένα μόνο κύκλωμα και διαθέτει ικανότητα διακοπής 10 A στα 230 V AC με cos φ = 1. Το μέγιστο επιτρεπόμενο φορτίο εξαρτάται από την τεχνολογία φωτισμού που συνδέεται.

• Λαμπτήρες πυρακτώσεως: έως 2000 W.
• Λαμπτήρες φθορισμού: έως 100 VA.
• Αλογόνου χαμηλής τάσης 12 V AC: έως 1000 VA.
• Αλογόνου 230 V AC: έως 2000 W.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 100 VA.
• Downlights: έως 100 VA.
• Φωτισμός LED: έως 50 VA.

Τροφοδοσία 230 V

Το Orbis DICROMAT MICRO λειτουργεί με τροφοδοσία 230 V AC ±10% και ονομαστική συχνότητα 50 Hz. Η ίδια κατανάλωσή του είναι 1 W, που αντιστοιχεί σε 8 VA χωρητικά.

Η ηλεκτρική σύνδεση πραγματοποιείται μέσω βιδωτών ακροδεκτών και δέχεται αγωγούς έως 2,5 mm².

Σχεδιασμένο για εσωτερικούς χώρους

Ο ανιχνευτής διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II προστασίας όταν εγκαθίσταται σωστά. Προορίζεται για εσωτερικούς χώρους προστατευμένους από νερό και άμεση υγρασία.

Η θερμοκρασία λειτουργίας του κυμαίνεται μεταξύ 0 και 45 °C, ενώ για μεταφορά και αποθήκευση επιτρέπονται θερμοκρασίες μεταξύ -10 και 60 °C.

Εφαρμογές του Orbis DICROMAT MICRO

Το μικρό του μέγεθος και η κυκλική ανίχνευση τον καθιστούν μια λύση ιδιαίτερα κατάλληλη για την αυτοματοποίηση του φωτισμού μικρών χώρων και εσωτερικών ζωνών διέλευσης.

• Ντουλάπες και γκαρνταρόμπες.
• Ανελκυστήρες.
• Είσοδοι κατοικιών.
• Καμπίνες WC και μπάνια.
• Μικροί διάδρομοι και ζώνες διέλευσης.
• Ψευδοροφές όπου επιδιώκεται διακριτική εγκατάσταση.

Τεχνικά χαρακτηριστικά του Orbis DICROMAT MICRO OB133612

• Μάρκα: Orbis.
• Κωδικός: OB133612.
• Μοντέλο: DICROMAT MICRO.
• Τύπος: ανιχνευτής κίνησης / παρουσίας για φωτισμό.
• Αριθμός κυκλωμάτων: 1.
• Τοποθέτηση: χωνευτή στην οροφή.
• Διάμετρος κεφαλής ανίχνευσης: 16 mm.
• Γωνία ανίχνευσης: 360°.
• Μέγιστο πεδίο ανίχνευσης: Ø4 m σε ύψος 2,5 m.
• Εγκάρσια ανίχνευση: Ø4 m σε ύψος 2,5 m.
• Μετωπική ανίχνευση: Ø2 m σε ύψος 2,5 m.
• Εύρος χρονισμού: 6 δευτερόλεπτα έως 12 λεπτά.
• Φωτεινή ευαισθησία: 5-3000 lux.
• Τροφοδοσία: 230 V AC ±10%.
• Συχνότητα: 50 Hz.
• Ικανότητα διακοπής: 10 A / 230 V AC, cos φ = 1.
• Ίδια κατανάλωση: 1 W (8 VA χωρητικά).
• Ανίχνευση διέλευσης από μηδέν: όχι.
• Σύνδεση: βιδωτός ακροδέκτης.
• Μέγιστη διατομή αγωγού: 2,5 mm².
• Βαθμός προστασίας: IP20.
• Κλάση προστασίας: Κλάση II με σωστή εγκατάσταση.
• Θερμοκρασία λειτουργίας: 0 έως 45 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -10 έως 60 °C.
• Βάρος: 115 + 35 g.

Αυτόματος έλεγχος φωτισμού με ελάχιστη οπτική παρουσία

Το Orbis DICROMAT MICRO OB133612 συνδυάζει ανίχνευση κίνησης 360°, ρύθμιση φωτεινότητας και ρυθμιζόμενο χρονισμό σε ένα ιδιαίτερα διακριτικό format. Η κεφαλή ανίχνευσης μόλις 16 mm επιτρέπει την αυτοματοποίηση του φωτισμού χωρίς την εγκατάσταση ογκώδους αισθητήρα στην οροφή.

Με εμβέλεια έως 4 μέτρα διάμετρο, ρύθμιση από 5 έως 3000 lux και χρονισμό μεταξύ 6 δευτερολέπτων και 12 λεπτών, προσφέρει μια πρακτική λύση για τη μείωση των περιττών ενεργοποιήσεων και την αυτοματοποίηση μικρών εσωτερικών χώρων.

Σημαντικό: το συνδεδεμένο φορτίο πρέπει να τηρεί τα όρια που ορίζει η Orbis για κάθε τεχνολογία φωτισμού. Ο εξοπλισμός πρέπει να εγκαθίσταται σε εσωτερικό χώρο από εξειδικευμένο προσωπικό και σύμφωνα με το σχέδιο σύνδεσης και τις οδηγίες του κατασκευαστή.
