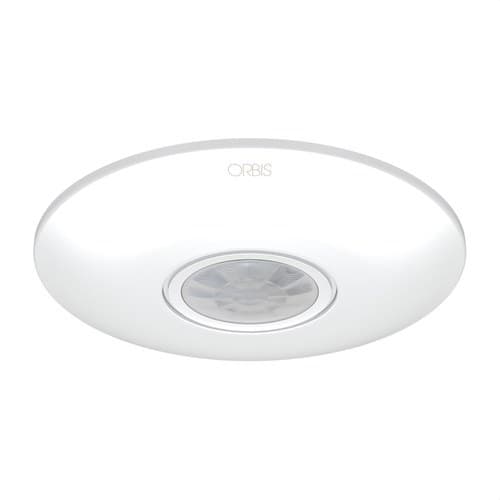

Ανιχνευτής κίνησης Circumat+ΟΡΟΦΗ ΕΞΤΡΠΛΝ.360° 3-2000 LUX IP20 ΠΕΔΙΟ ΑΝΙΧΝ.: Ø7M(ΜΕΤΑΚΙΝΗΣΗ

Ο ανιχνευτής κίνησης Orbis CIRCUMAT+, κωδικός OB137112, είναι ένας εξαιρετικά λεπτός αισθητήρας PIR σχεδιασμένος για την αυτοματοποίηση κυκλωμάτων φωτισμού μέσω ανίχνευσης κίνησης. Εγκαθίσταται επιφανειακά στην οροφή και προσφέρει κάλυψη 360°, με πεδίο ανίχνευσης έως 7 μέτρα σε διάμετρο στα 2,5 μέτρα ύψος και έως 9 μέτρα σε διάμετρο όταν εγκαθίσταται στα 3 μέτρα.

Ο συμπαγής σχεδιασμός του, με πάχος μόλις 2,4 cm, επιτρέπει διακριτική ενσωμάτωση σε οροφές κατοικιών, πολυκατοικιών, γραφείων, ξενοδοχείων, καταστημάτων και δημόσιων κτιρίων. Διαθέτει ρύθμιση φωτεινότητας μεταξύ 3 και 2000 lux, χρονική καθυστέρηση από 10 δευτερόλεπτα έως 30 λεπτά, λειτουργία παλμού, αντιστάθμιση θερμοκρασίας και ρελέ με μεταγωγή στο μηδενικό πέρασμα για λειτουργία με φορτία LED, φθορισμού και χαμηλής κατανάλωσης.

Ανίχνευση κίνησης 360°

Το CIRCUMAT+ χρησιμοποιεί παθητική υπέρυθρη ανίχνευση PIR για να καταγράφει τις μεταβολές της θερμικής ακτινοβολίας που προκαλούνται από άτομα ή άλλες πηγές θερμότητας που κινούνται μέσα στο πεδίο κάλυψής του. Ο αισθητήρας δεν εκπέμπει ακτινοβολία για την ανίχνευση.

Χάρη στην κεντρική εγκατάσταση στην οροφή και την κάλυψη 360°, μπορεί να επιβλέπει την κίνηση γύρω από ολόκληρο τον ανιχνευτή, καθιστώντας τον ιδιαίτερα κατάλληλο για διαδρόμους, πλατύσκαλα, εισόδους, αίθουσες, WC, γραφεία και άλλους εσωτερικούς χώρους διέλευσης.

Έως 7 μέτρα διάμετρος στα 2,5 μέτρα ύψος

Εγκατεστημένο στα 2,5 μέτρα ύψος, η Orbis ορίζει πεδίο ανίχνευσης έως 7 μέτρα σε διάμετρο για εγκάρσιες κινήσεις. Η επίσημη προδιαγραφή διαφοροποιεί επίσης ένα περίπου πεδίο 3 μέτρων σε διάμετρο για μετωπικές κινήσεις προς τον ανιχνευτή.

Όταν εγκαθίσταται στα 3 μέτρα ύψος, η κάλυψη μπορεί να φτάσει έως 9 μέτρα σε διάμετρο σε συνθήκες θερμοκρασίας κάτω από 24 °C. Η Orbis συνιστά ύψος τοποθέτησης περίπου μεταξύ 2 και 4 μέτρων.

Εξαιρετικά λεπτή μορφή για επιφανειακή εγκατάσταση

Το CIRCUMAT+ έχει σχεδιαστεί για απευθείας επιφανειακή τοποθέτηση στην οροφή. Το οβάλ περίβλημα και η λευκή πρόσοψη παρουσιάζουν προφίλ μόλις 2,4 cm, μειώνοντας την οπτική επίδραση σε σχέση με πιο ογκώδεις ανιχνευτές οροφής.

Αυτή η κατασκευή επιτρέπει την εγκατάστασή του χωρίς εντοιχισμό του κύριου σώματος, κάτι που είναι ιδιαίτερα πρακτικό σε ανακαινίσεις ή σε οροφές όπου δεν υπάρχει επαρκής χώρος για εντοιχισμένο ανιχνευτή.

Ρυθμιζόμενη χρονική καθυστέρηση από 10 δευτερόλεπτα έως 30 λεπτά

Ο χρόνος κατά τον οποίο παραμένει ενεργό το κύκλωμα μετά την ανίχνευση κίνησης μπορεί να ρυθμιστεί μεταξύ 10 δευτερολέπτων και 30 λεπτών. Ο επιλεγμένος χρόνος επανεκκινείται κάθε φορά που πραγματοποιείται νέα ανίχνευση.

Η ρύθμιση διαθέτει θέσεις 10 δευτερολέπτων, 1 λεπτού, 3 λεπτών, 7 λεπτών, 15 λεπτών και 30 λεπτών, επιτρέποντας την προσαρμογή της λειτουργίας του ανιχνευτή στην πραγματική χρήση κάθε χώρου.

Λειτουργία παλμού 1 δευτερολέπτου

Εκτός από τη συμβατική χρονική καθυστέρηση, το CIRCUMAT+ ενσωματώνει λειτουργία παλμού. Σε αυτή τη λειτουργία ενεργοποιεί την έξοδο για περίπου 1 δευτερόλεπτο και στη συνέχεια ορίζει ελάχιστη περίοδο χωρίς ανίχνευση περίπου 9 δευτερολέπτων.

Η λειτουργία αυτή διευρύνει τις δυνατότητες ενσωμάτωσης όταν ο ανιχνευτής χρησιμοποιείται για την αποστολή παλμού ενεργοποίησης σε άλλους συμβατούς μηχανισμούς ή συστήματα ελέγχου.

Ρύθμιση φωτεινότητας από 3 έως 2000 lux

Ο ενσωματωμένος αισθητήρας φωτεινότητας επιτρέπει την επιλογή του επιπέδου φωτισμού περιβάλλοντος κάτω από το οποίο πρέπει να ενεργοποιείται ο ανιχνευτής. Το εύρος ρύθμισης είναι από 3 έως 2000 lux.

Με χαμηλή ρύθμιση, ο φωτισμός θα ενεργοποιείται κυρίως σε συνθήκες σκοταδιού. Αν ρυθμιστεί προς τη μέγιστη τιμή, ο ανιχνευτής μπορεί να αντιδρά σχεδόν σε οποιαδήποτε συνθήκη φωτεινότητας. Έτσι αποφεύγονται περιττές ενεργοποιήσεις όταν υπάρχει επαρκές φυσικό φως.

Περιλαμβανόμενος περιοριστής περιοχής ανίχνευσης

Το CIRCUMAT+ συνοδεύεται από περιοριστή πεδίου που μπορεί να κοπεί ώστε να εξαιρεθούν συγκεκριμένες ζώνες από την κάλυψη του αισθητήρα.

Η δυνατότητα αυτή είναι χρήσιμη όταν ο ανιχνευτής βρίσκεται κοντά σε πόρτες, δευτερεύοντες διαδρόμους ή άλλες περιοχές όπου δεν είναι επιθυμητό η κίνηση να προκαλεί την ενεργοποίηση του φωτισμού.

Αντιστάθμιση θερμοκρασίας

Η Orbis εξοπλίζει το CIRCUMAT+ με αντιστάθμιση θερμοκρασίας για πιο σταθερή ανίχνευση απέναντι σε μεταβολές των περιβαλλοντικών συνθηκών. Όπως συμβαίνει με κάθε αισθητήρα PIR, η εμβέλεια μπορεί να μειωθεί όταν η θερμοκρασία του ατόμου ή του αντικειμένου που ανιχνεύεται πλησιάζει τη θερμοκρασία περιβάλλοντος.

Ρελέ με μεταγωγή στο μηδενικό πέρασμα

Η συσκευή ενσωματώνει μεταγωγή στο μηδενικό πέρασμα, χαρακτηριστικό ιδιαίτερα κατάλληλο για λειτουργία με ηλεκτρονικά φορτία όπως φωτισμός LED, λαμπτήρες φθορισμού και λαμπτήρες χαμηλής κατανάλωσης.

Η μεταγωγή πραγματοποιείται σε σημείο κοντά στη διέλευση από το μηδέν της κυματομορφής τάσης, συμβάλλοντας στη μείωση των ηλεκτρικών καταπονήσεων που προκαλούνται από τα ρεύματα εκκίνησης ορισμένων δεκτών.

Ικανότητα διακοπής 6 A

Το CIRCUMAT+ διαθέτει επαφή με ικανότητα διακοπής 6 A στα 230 V AC με cos φ = 1. Τα μέγιστα συνιστώμενα φορτία εξαρτώνται από την τεχνολογία φωτισμού που χρησιμοποιείται.

• Λαμπτήρες πυρακτώσεως: έως 1200 W.
• Λαμπτήρες φθορισμού: έως 400 VA.
• Αλογόνου χαμηλής τάσης 12 V AC: έως 1000 VA.
• Αλογόνου 230 V AC: έως 1200 W.
• Λαμπτήρες χαμηλής κατανάλωσης: έως 500 VA.
• Downlights: έως 500 VA.
• Φωτισμός LED: έως 500 VA.

Τροφοδοσία 230 V

Ο κωδικός OB137112 λειτουργεί με τροφοδοσία 230 V AC ±10% και συχνότητα 50/60 Hz. Η ίδια κατανάλωσή του είναι περίπου 0,8 W, δηλαδή 5,2 VA.

Η συσκευή διαθέτει διπλό ακροδέκτη ουδετέρου για ευκολότερη καλωδίωση κατά την εγκατάσταση.

Προστασία IP20 για εσωτερική χρήση

Το CIRCUMAT+ διαθέτει βαθμό προστασίας IP20 σύμφωνα με το EN 60529 και Κλάση II προστασίας όταν εγκαθίσταται σωστά. Προορίζεται κυρίως για εσωτερικές εγκαταστάσεις προστατευμένες από το νερό.

Το κανονικό εύρος θερμοκρασίας λειτουργίας του κυμαίνεται μεταξύ -20 και +40 °C, με οριακή θερμοκρασία λειτουργίας έως +50 °C.

Εφαρμογές του Orbis CIRCUMAT+

Η κυκλική κάλυψη, ο εξαιρετικά λεπτός σχεδιασμός και η δυνατότητα λειτουργίας με διαφορετικές τεχνολογίες φωτισμού επιτρέπουν τη χρήση του σε πολλούς εσωτερικούς χώρους:

• Είσοδοι και προσόψεις.
• Πλατύσκαλα και σκάλες.
• Διάδρομοι και διανομείς.
• Αποθήκες.
• Αίθουσες συσκέψεων.
• Μπάνια.
• Γραφεία και επαγγελματικοί χώροι.
• Ξενοδοχεία και νοσοκομεία.
• Καταστήματα.
• Δημόσια κτίρια και πολυκατοικίες.

Τεχνικά χαρακτηριστικά του Orbis CIRCUMAT+ OB137112

• Μάρκα: Orbis.
• Κωδικός: OB137112.
• Μοντέλο: CIRCUMAT+.
• Τύπος: ανιχνευτής κίνησης για φωτισμό.
• Τεχνολογία: παθητικές υπέρυθρες PIR.
• Εγκατάσταση: επιφανειακή στην οροφή.
• Σχεδιασμός: εξαιρετικά λεπτός.
• Πάχος: περίπου 24 mm.
• Γωνία ανίχνευσης: 360°.
• Πεδίο ανίχνευσης στα 2,5 m: έως Ø7 m σε εγκάρσια κίνηση.
• Μετωπικό πεδίο στα 2,5 m: περίπου Ø3 m.
• Πεδίο ανίχνευσης στα 3 m: έως Ø9 m με θερμοκρασία κάτω από 24 °C.
• Συνιστώμενο ύψος: περίπου 2-4 m.
• Φωτοευαισθησία: ρυθμιζόμενη από 3 έως 2000 lux.
• Χρονική καθυστέρηση: από 10 δευτερόλεπτα έως 30 λεπτά.
• Λειτουργία παλμού: 1 s ON / 9 s OFF περίπου.
• Περιοριστής πεδίου: περιλαμβάνεται και κόβεται.
• Αντιστάθμιση θερμοκρασίας: ναι.
• Τροφοδοσία: 230 V AC ±10%.
• Συχνότητα: 50/60 Hz.
• Ικανότητα διακοπής: 6 A στα 230 V AC, cos φ = 1.
• Μεταγωγή στο μηδενικό πέρασμα: ναι.
• Ιδία κατανάλωση: 5,2 VA, περίπου 0,8 W.
• Μέγιστο φορτίο πυρακτώσεως: 1200 W.
• Μέγιστο φορτίο φθορισμού: 400 VA.
• Μέγιστο φορτίο αλογόνου 12 V AC: 1000 VA.
• Μέγιστο φορτίο αλογόνου 230 V AC: 1200 W.
• Μέγιστο φορτίο χαμηλής κατανάλωσης: 500 VA.
• Μέγιστο φορτίο downlights: 500 VA.
• Μέγιστο φορτίο LED: 500 VA.
• Βαθμός προστασίας: IP20 σύμφωνα με EN 60529.
• Κλάση προστασίας: Κλάση II σε σωστές συνθήκες τοποθέτησης.
• Θερμοκρασία λειτουργίας: -20 έως +40 °C.
• Οριακή θερμοκρασία λειτουργίας: -20 έως +50 °C.
• Χρώμα: λευκό.

Αυτοματοποίηση φωτισμού με διακριτική εγκατάσταση

Το Orbis CIRCUMAT+ OB137112 συνδυάζει κάλυψη 360°, εξαιρετικά λεπτή μορφή και ρύθμιση χρόνου και φωτεινότητας σε έναν ανιχνευτή ιδιαίτερα κατάλληλο για την αυτοματοποίηση του φωτισμού από την οροφή. Η εμβέλεια έως 7 μέτρα σε διάμετρο στα 2,5 μέτρα ύψος επιτρέπει την αποτελεσματική κάλυψη πολλών εσωτερικών χώρων από ένα μόνο σημείο.

Η συμβατότητα με φορτία LED έως 500 VA, η μεταγωγή στο μηδενικό πέρασμα, ο περιοριστής πεδίου και η λειτουργία παλμού προσφέρουν ευελιξία τόσο σε νέες εγκαταστάσεις όσο και σε έργα ανακαίνισης.

Σημαντικό: το CIRCUMAT+ διαθέτει προστασία IP20 και προορίζεται για εσωτερικούς χώρους προστατευμένους από το νερό. Η πραγματική εμβέλεια μπορεί να διαφέρει ανάλογα με το ύψος τοποθέτησης, τη θερμοκρασία περιβάλλοντος και την κατεύθυνση της κίνησης σε σχέση με τις δέσμες του ανιχνευτή.
