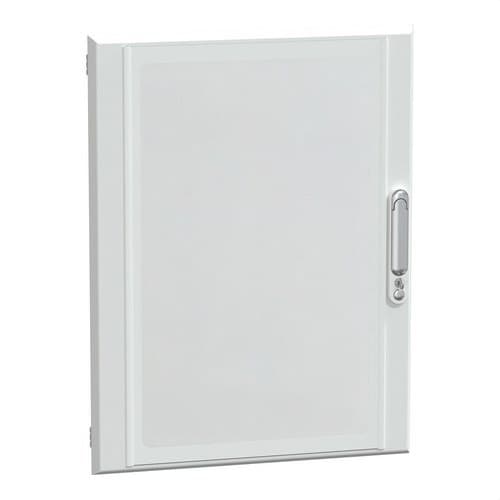

Διαφανής πόρτα ηλεκτρικού πίνακα 15 μονάδων 600x780mm PrismaSeT G IP40

Η διαφανής πόρτα Schneider Electric PrismaSeT G LVS08135 είναι ένα μπροστινό αξεσουάρ για περιβλήματα PrismaSeT G με πλάτος 600 mm και ύψος 780 mm, που αντιστοιχεί σε διαμορφώσεις 15 κατακόρυφων μονάδων των 50 mm. Το διαφανές μπροστινό μέρος της επιτρέπει την οπτική επιθεώρηση του εξοπλισμού που είναι εγκατεστημένος στο εσωτερικό του πίνακα, διατηρώντας παράλληλα το περίβλημα κλειστό. Μόλις τοποθετηθεί στη διαμόρφωση που προβλέπει η Schneider Electric, επιτρέπει την επίτευξη βαθμού προστασίας IP40. Περιλαμβάνει αναστρέψιμο άνοιγμα έως 130°, χειρολαβή, κλειδαριά με κλειδί 405 και δύο μεντεσέδες.

Η αναφορά LVS08135 ανήκει στο σύστημα χαμηλής τάσης ηλεκτρικών πινάκων PrismaSeT G και έχει σχεδιαστεί για επιτοίχια περιβλήματα και επεκτάσεις περιβλημάτων πλάτους 600 mm. Το πλαίσιο από επεξεργασμένο χάλυβα με λευκό φινίρισμα RAL 9003, ματ και ανάγλυφη επιφάνεια, καθώς και η διαφανής ζώνη από γυαλί, συνδυάζουν μηχανική προστασία με ορατότητα του εγκατεστημένου εξοπλισμού.

Διαφανής πόρτα για πίνακες PrismaSeT G

Η LVS08135 έχει σχεδιαστεί ειδικά για να αποτελεί μέρος των ηλεκτρικών πινάκων Schneider Electric PrismaSeT G. Δεν πρόκειται για πλήρες περίβλημα, αλλά για συμβατή μπροστινή πόρτα για κιβώτια και επεκτάσεις PrismaSeT G πλάτους 600 mm.

• Σειρά: PrismaSeT.
• Οικογένεια: PrismaSeT G.
• Τύπος εξαρτήματος: διαφανής μπροστινή πόρτα.
• Συμβατότητα: περιβλήματα PrismaSeT G.
• Συμβατό πλάτος περιβλήματος: 600 mm.
• Διαμόρφωση: 15 κατακόρυφες μονάδες των 50 mm.

15 κατακόρυφες μονάδες των 50 mm

Η ένδειξη 15 μονάδων αναφέρεται στο κατακόρυφο αρθρωτό σύστημα του PrismaSeT G, όπου κάθε μονάδα αντιστοιχεί σε 50 mm ύψους.

Επομένως, δεν πρέπει να συγχέεται αυτό το χαρακτηριστικό με τη χωρητικότητα σε μονάδες DIN των 18 mm που χρησιμοποιείται συνήθως για μικροαυτόματους και άλλες αρθρωτές συσκευές.

• Αριθμός κατακόρυφων μονάδων: 15.
• Ύψος κάθε κατακόρυφης μονάδας: 50 mm.
• Συνολικό ύψος της πόρτας: 780 mm.

Διαστάσεις 600 x 780 mm

Η πόρτα διαθέτει διαστάσεις προσαρμοσμένες στα αντίστοιχα κιβώτια PrismaSeT G:

• Πλάτος: 600 mm.
• Ύψος: 780 mm.
• Βάθος: 36 mm.
• Καθαρό βάρος: περίπου 5,52 kg.

Αυτές οι διαστάσεις αφορούν την ίδια την πόρτα και πρέπει να ελέγχονται μαζί με την αναφορά του κιβωτίου ή της επέκτασης PrismaSeT G όπου θα εγκατασταθεί.

Διαφανές μπροστινό μέρος για οπτικό έλεγχο

Η διαφανής ζώνη επιτρέπει την παρακολούθηση των συσκευών και των ενδείξεων του πίνακα χωρίς να ανοίγει η πόρτα, διευκολύνοντας τις εργασίες επιθεώρησης και συντήρησης.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα πρακτικό όταν στο εσωτερικό εγκαθίστανται εξοπλισμοί με:

• Ενδείκτες κατάστασης.
• Οθόνες.
• Μηχανική σηματοδότηση.
• Όργανα.
• Συσκευές μέτρησης.
• Διακόπτες των οποίων η θέση λειτουργίας πρέπει να ελέγχεται οπτικά.

IP40 με εγκατεστημένη την πόρτα

Η Schneider Electric καθορίζει διαφορετικούς βαθμούς προστασίας για το σύστημα PrismaSeT G ανάλογα με τη διαμόρφωσή του:

• IP30: περίβλημα χωρίς πόρτα.
• IP40: περίβλημα με αυτή την πόρτα εγκατεστημένη.
• IP41: σύνολο με πόρτα και άνω κάλυμμα ή canopy.
• IP43: σύνολο με πόρτα, canopy και αντίστοιχο παρέμβυσμα IP43.

Επομένως, η ένδειξη IP40 που σχετίζεται με την LVS08135 αναφέρεται στον βαθμό προστασίας που επιτυγχάνει το περίβλημα PrismaSeT G όταν έχει διαμορφωθεί σωστά με την πόρτα. Η πόρτα από μόνη της δεν αποτελεί πλήρες ηλεκτρικό περίβλημα.

Μηχανική αντοχή IK08

Η διαμόρφωση παρουσιάζει αντοχή σε κρούσεις IK08 σύμφωνα με EN/IEC 62262.

Αυτή η ταξινόμηση παρέχει πρόσθετη μηχανική προστασία για τον εξοπλισμό που είναι εγκατεστημένος στο εσωτερικό του πίνακα και είναι κατάλληλη για επαγγελματικά περιβάλλοντα όπου μπορεί να προκύψουν τυχαία χτυπήματα στο περίβλημα.

Αναστρέψιμο άνοιγμα αριστερά ή δεξιά

Η πόρτα μπορεί να διαμορφωθεί με αναστρέψιμη φορά ανοίγματος, επιτρέποντας την προσαρμογή της εγκατάστασης στον διαθέσιμο χώρο γύρω από τον πίνακα.

• Άνοιγμα: αριστερά ή δεξιά.
• Μέγιστη γωνία ανοίγματος: 130°.
• Αριθμός παρεχόμενων μεντεσέδων: 2.

Η αναστρεψιμότητα διευκολύνει την εγκατάσταση σε τεχνικούς χώρους, διαδρόμους και χώρους όπου η φορά ανοίγματος μπορεί να επηρεάζεται από άλλον εξοπλισμό ή κοντινούς τοίχους.

Χειρολαβή και κλειδαριά με κλειδί 405 περιλαμβάνονται

Η Schneider Electric παρέχει την LVS08135 με τα βασικά στοιχεία που απαιτούνται για το κλείσιμο της πόρτας:

• Διαφανής πόρτα.
• Χειρολαβή.
• Κλειδαριά με κλειδί 405.
• 2 μεντεσέδες.

Το τεχνικό δελτίο προβλέπει επίσης τη δυνατότητα χρήσης άλλων συμβατών συστημάτων κλειδαριάς και ενθέτων, τα οποία πρέπει να παραγγελθούν ξεχωριστά.

Δύο σημεία κλειδώματος

Η πόρτα διαθέτει 2 κλειδώματα, συμβάλλοντας στη διατήρηση ομοιόμορφου κλεισίματος στο περίβλημα και στη διατήρηση των προβλεπόμενων χαρακτηριστικών του συνόλου.

Πλαίσιο από επεξεργασμένο χάλυβα και γυαλί

Η κατασκευή συνδυάζει διαφορετικά υλικά ανάλογα με τη λειτουργία κάθε εξαρτήματος:

• Διαφανής ζώνη: γυαλί.
• Πλαίσιο: επεξεργασμένο χαλυβδοέλασμα.
• Χειρολαβή: πολυαμίδιο.

Αυτός ο συνδυασμός προσφέρει ορατότητα του εσωτερικού, δομική αντοχή και κατάλληλη λύση κλεισίματος για έναν επαγγελματικό πίνακα διανομής.

Λευκό φινίρισμα RAL 9003

Το πλαίσιο της πόρτας διαθέτει φινίρισμα λευκό RAL 9003, σύμφωνα με τον σχεδιασμό της σειράς PrismaSeT G.

• Χρώμα: λευκό.
• Κωδικός χρώματος: RAL 9003.
• Φινίρισμα: ματ.
• Υφή: ανάγλυφη.

Η επιφανειακή επεξεργασία που καθορίζει η Schneider Electric συνδυάζει ηλεκτροφόρηση και επίστρωση με σκόνη εποξειδικού-πολυεστερικού υλικού πολυμερισμένου εν θερμώ, με στόχο την προστασία των μεταλλικών μερών και την παροχή ομοιόμορφου φινιρίσματος.

Συμβατή με επιτοίχια περιβλήματα και επεκτάσεις

Η Schneider Electric καθορίζει την LVS08135 για:

• Επιτοίχια κιβώτια PrismaSeT G πλάτους 600 mm.
• Επεκτάσεις περιβλήματος PrismaSeT G πλάτους 600 mm.

Στην περίπτωση επεκτάσεων ερμαρίου, πρέπει να χρησιμοποιούνται τα αντίστοιχα στοιχεία συνδυασμού που προβλέπει το σύστημα PrismaSeT G.

Πρότυπα IEC 61439

Η πόρτα εντάσσεται στο σύστημα PrismaSeT G που έχει σχεδιαστεί για την κατασκευή συνόλων διανομής χαμηλής τάσης σύμφωνα με τα ισχύοντα πρότυπα της σειράς IEC 61439.

• IEC 61439-1: γενικοί κανόνες για συνόλα χαμηλής τάσης.
• IEC 61439-2: συνόλα ισχύος.
• EN/IEC 62262: ταξινόμηση αντοχής σε κρούσεις IK.

Οι τελικές επιδόσεις του πίνακα εξαρτώνται από το αν όλα τα εξαρτήματα έχουν επιλεγεί και συναρμολογηθεί σύμφωνα με τις οδηγίες της Schneider Electric.

Εφαρμογές της πόρτας PrismaSeT G LVS08135

Η LVS08135 μπορεί να χρησιμοποιηθεί σε πίνακες διανομής PrismaSeT G για διάφορα επαγγελματικά περιβάλλοντα:

• Εμπορικά κτίρια.
• Γραφεία.
• Βιομηχανικές εγκαταστάσεις.
• Κέντρα logistics.
• Τεχνικοί χώροι.
• Υποδομές.
• Κύριοι πίνακες χαμηλής τάσης.
• Δευτερεύοντες πίνακες διανομής.
• Εγκαταστάσεις όπου απαιτείται οπτικός έλεγχος του εξοπλισμού χωρίς άνοιγμα της πόρτας.

Τεχνικά χαρακτηριστικά της Schneider Electric LVS08135

• Μάρκα: Schneider Electric.
• Κωδικός: LVS08135.
• Σειρά: PrismaSeT.
• Οικογένεια: PrismaSeT G.
• Τύπος προϊόντος: διαφανής πόρτα για ηλεκτρικό περίβλημα.
• Συμβατότητα: περιβλήματα PrismaSeT G.
• Συμβατό πλάτος περιβλήματος: 600 mm.
• Αριθμός κατακόρυφων μονάδων: 15.
• Ύψος κατακόρυφης μονάδας: 50 mm.
• Τύπος πόρτας: διαφανής.
• Φορά ανοίγματος: αναστρέψιμη.
• Γωνία ανοίγματος: 130°.
• Αριθμός κλειδωμάτων: 2.
• Κλειδαριά περιλαμβάνεται: ναι.
• Κλειδί: αριθμός 405.
• Χειρολαβή περιλαμβάνεται: ναι.
• Μεντεσέδες περιλαμβάνονται: 2.
• Ύψος: 780 mm.
• Πλάτος: 600 mm.
• Βάθος: 36 mm.
• Καθαρό βάρος: περίπου 5,52 kg.
• Διαφανές υλικό: γυαλί.
• Υλικό πλαισίου: επεξεργασμένο χαλυβδοέλασμα.
• Υλικό χειρολαβής: πολυαμίδιο.
• Χρώμα: λευκό RAL 9003.
• Φινίρισμα: ματ και ανάγλυφο.
• Προστατευτική επεξεργασία: ηλεκτροφόρηση και σκόνη εποξειδικού-πολυεστερικού υλικού πολυμερισμένου εν θερμώ.
• Βαθμός προστασίας με πόρτα: IP40.
• Βαθμός χωρίς πόρτα: IP30.
• Με πόρτα και canopy: IP41.
• Με πόρτα, canopy και παρέμβυσμα IP43: IP43.
• Αντοχή σε κρούσεις: IK08.
• Ποσότητα: 1 τεμάχιο ανά σετ.
• Κύρια πρότυπα: IEC 61439-1 και IEC 61439-2.
• EAN: 3606481879103.

Διαφανής πόρτα για επιθεώρηση και προστασία του πίνακα

Η Schneider Electric PrismaSeT G LVS08135 επιτρέπει το κλείσιμο ενός περιβλήματος πλάτους 600 mm, διατηρώντας ορατό τον εξοπλισμό που είναι εγκατεστημένος στο εσωτερικό του. Η διαμόρφωσή της για 15 κατακόρυφες μονάδες των 50 mm, το αναστρέψιμο άνοιγμα 130°, η κλειδαριά με κλειδί 405 και η αντοχή IK08 προσφέρουν μια λύση ιδιαίτερα προσανατολισμένη σε επαγγελματικούς ηλεκτρικούς πίνακες διανομής.

Μόλις εγκατασταθεί σωστά στο συμβατό περίβλημα, επιτρέπει την επίτευξη IP40, ενώ ο βαθμός προστασίας του συνόλου μπορεί να αυξηθεί μέσω των αξεσουάρ PrismaSeT G που προβλέπει η Schneider Electric.

Σημαντικό: η LVS08135 είναι πόρτα/αξεσουάρ για το σύστημα PrismaSeT G και όχι πλήρης ηλεκτρικός πίνακας. Οι 15 αναφερόμενες μονάδες είναι κατακόρυφες μονάδες των 50 mm, όχι μονάδες DIN των 18 mm. Ο τελικός βαθμός IP εξαρτάται από το περίβλημα και από την πλήρη εγκατεστημένη διαμόρφωση.
