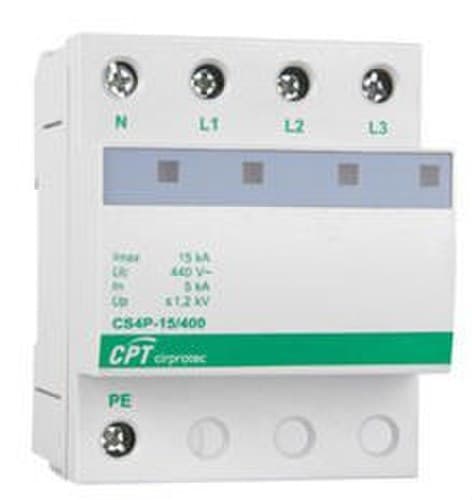

Προστατευτικό υπέρτασης Τύπου 2 4P 15kA

Ο Cirprotec CS4P-15/400, κωδικός 77705428, είναι ένα προστατευτικό υπερτάσεων παροδικού τύπου Τύπου 2, σχεδιασμένο για την προστασία τριφασικών ηλεκτρικών εγκαταστάσεων 230/400 V από αιχμές τάσης που προκαλούνται από ατμοσφαιρικές εκκενώσεις ή χειρισμούς στο δίκτυο. Διαθέτει 4 πόλους, εσωτερική διαμόρφωση 4+0 και μέγιστο ρεύμα εκφόρτισης Imax 15 kA, προσφέροντας μια συμπαγή λύση για εγκατάσταση σε ηλεκτρικούς πίνακες πάνω σε ράγα DIN.

Αυτή η συσκευή προστασίας από υπερτάσεις (DPS) ανήκει στη σειρά CS της Cirprotec και διαθέτει μονομπλόκ σχεδίαση 4 DIN modules. Είναι ιδιαίτερα κατάλληλη για δίκτυα TNS και παρέχει προστασία στους τρόπους L-PE και N-PE. Η ένδειξη LED επιτρέπει τον οπτικό έλεγχο της κατάστασης του προστατευτικού κατά τις εργασίες επιθεώρησης και συντήρησης.

Κύρια χαρακτηριστικά του Cirprotec CS4P-15/400

• Προστατευτικό υπερτάσεων παροδικού τύπου.
• Κωδικός Cirprotec: 77705428.
• Μοντέλο: CS4P-15/400.
• Κατάταξη σύμφωνα με EN 61643-11: Τύπος 2.
• Κατάταξη σύμφωνα με IEC 61643-11: Κλάση II.
• Εσωτερική διαμόρφωση: 4+0.
• Αριθμός πόλων: 4.
• Ονομαστική τάση: 230/400 V AC.
• Ονομαστική συχνότητα: 50-60 Hz.
• Μέγιστο ρεύμα εκφόρτισης Imax: 15 kA.
• Ονομαστικό ρεύμα εκφόρτισης In: 5 kA.
• Επίπεδο προστασίας Up: ≤1,2 kV.
• Μέγιστη συνεχής τάση λειτουργίας Uc: 275 V AC.
• Μονομπλόκ μορφή.
• Εγκατάσταση σε ράγα DIN.
• Πλάτος 4 DIN modules.
• Ένδειξη κατάστασης μέσω LED.
• Τρόποι προστασίας L-PE / N-PE.
• Διαμόρφωση δικτύου TNS.
• Βαθμός προστασίας IP20.

Προστασία Τύπου 2 από παροδικές υπερτάσεις

Το CS4P-15/400 ταξινομείται ως DPS Τύπου 2 / Κλάσης II και προορίζεται να περιορίζει παροδικές υπερτάσεις που μπορεί να εμφανιστούν στην ηλεκτρική εγκατάσταση ως αποτέλεσμα έμμεσων ατμοσφαιρικών εκκενώσεων, επαγόμενων φαινομένων ή χειρισμών μεταγωγής στο δίκτυο.

Η λειτουργία του είναι να εκτρέπει προς τη γείωση την ενέργεια που σχετίζεται με αυτούς τους παλμούς και να περιορίζει την υπολειπόμενη τάση που φτάνει στις συσκευές που βρίσκονται κατάντη. Με αυτόν τον τρόπο βοηθά στην προστασία ευαίσθητων ηλεκτρικών και ηλεκτρονικών δεκτών και συμβάλλει στη μείωση βλαβών που σχετίζονται με αιχμές τάσης.

Ικανότητα εκφόρτισης

Το προστατευτικό προσφέρει μέγιστο ρεύμα εκφόρτισης Imax 15 kA με κυματομορφή 8/20 µs και ονομαστικό ρεύμα εκφόρτισης In 5 kA. Το επίπεδο προστασίας τάσης Up είναι ίσο ή μικρότερο από 1,2 kV, επιτρέποντας τον περιορισμό της υπέρτασης που μπορεί να φτάσει στις συνδεδεμένες συσκευές.

Ηλεκτρική παράμετρος Τιμή Κατάταξη EN Τύπος 2 Κατάταξη IEC Κλάση II Ονομαστική τάση Un 230/400 V AC Συχνότητα 50-60 Hz Μέγιστη συνεχής τάση λειτουργίας Uc 275 V AC Ονομαστικό ρεύμα εκφόρτισης In (8/20 µs) 5 kA Μέγιστο ρεύμα εκφόρτισης Imax (8/20 µs) 15 kA Επίπεδο προστασίας τάσης Up ≤1,2 kV Ικανότητα βραχυκυκλώματος Isccr 10 kA Μέγιστη προασφάλεια 63 A gG Χρόνος απόκρισης ≤25 ns

Διαμόρφωση 4 πόλων

Το Cirprotec 77705428 διαθέτει εσωτερική διαμόρφωση 4+0 και 4 πόλους. Έχει σχεδιαστεί για δίκτυα TNS και λειτουργεί μέσω των τρόπων προστασίας L-PE και N-PE, παρέχοντας προστασία για τις φάσεις και τον ουδέτερο ως προς τον αγωγό προστασίας.

Η ονομαστική τάση 230/400 V AC το καθιστά κατάλληλο για συνήθεις τριφασικούς ηλεκτρικούς πίνακες σε εμπορικές, τριτογενείς και βιομηχανικές εγκαταστάσεις που απαιτούν προστασία Τύπου 2 από παροδικές υπερτάσεις.

Μονομπλόκ μορφή για ράγα DIN

Το CS4P-15/400 διαθέτει μονομπλόκ κατασκευή και καταλαμβάνει 4 modules σε ράγα DIN. Αυτή η σχεδίαση επιτρέπει τη συμπαγή ενσωμάτωσή του σε ηλεκτρικούς πίνακες διανομής και τη συγκεντρωτική προστασία των τεσσάρων γραμμών σε μία μόνο συσκευή.

Σε αντίθεση με τα προστατευτικά με αποσπώμενα φυσίγγια, αυτό το μοντέλο χρησιμοποιεί μονομπλόκ σώμα. Η κατάσταση της συσκευής μπορεί να ελεγχθεί μέσω του συστήματος ένδειξης LED, διευκολύνοντας τους περιοδικούς ελέγχους της εγκατάστασης.

Μηχανικά και περιβαλλοντικά χαρακτηριστικά

Χαρακτηριστικό Τιμή Μορφή Μονομπλόκ Αριθμός πόλων 4 Εσωτερική διαμόρφωση 4+0 Αριθμός DIN modules 4 Διαμόρφωση δικτύου TNS Τρόποι προστασίας L-PE / N-PE Τύπος ένδειξης LED Βαθμός προστασίας IP20 Μονωτικό υλικό PC + υαλοΐνες Χρώμα περιβλήματος Γκρι RAL 7035 Κλάση ευφλεκτότητας UL94 V-0 Διατομή άκαμπτου αγωγού 6 έως 35 mm² Διατομή εύκαμπτου αγωγού 6 έως 25 mm² Ροπή σύσφιξης 4 Nm Θερμοκρασία λειτουργίας -40 έως 85 °C Υγρασία λειτουργίας 5 έως 95 %

Εγκατάσταση και εφαρμογές

Το προστατευτικό υπερτάσεων Cirprotec CS4P-15/400 προορίζεται για ηλεκτρικούς πίνακες διανομής όπου απαιτείται προστασία Τύπου 2 από παροδικές υπερτάσεις. Μπορεί να χρησιμοποιηθεί σε εγκαταστάσεις κατοικιών, εμπορικών, τριτογενών ή βιομηχανικών κτιρίων με τα ηλεκτρικά χαρακτηριστικά που είναι συμβατά με τη συσκευή.

Χάρη στη στήριξη σε ράγα DIN, το πλάτος των τεσσάρων modules και τη διαμόρφωση τεσσάρων πόλων, επιτρέπει την απλή ενσωμάτωση της προστασίας από υπερτάσεις μέσα στον ηλεκτρικό πίνακα. Για τη διασφάλιση της σωστής λειτουργίας του συστήματος, πρέπει να τηρούνται οι διατομές αγωγών, οι προασφάλειες, τα σχήματα σύνδεσης και οι λοιπές απαιτήσεις που ορίζει η Cirprotec.

Κανονισμοί

Το Cirprotec CS4P-15/400 έχει αναπτυχθεί σύμφωνα με τα πρότυπα IEC 61643-11 και EN 61643-11 που εφαρμόζονται σε συσκευές προστασίας από υπερτάσεις συνδεδεμένες σε δίκτυα χαμηλής τάσης.

Με μέγιστο ρεύμα εκφόρτισης 15 kA, επίπεδο προστασίας Up ≤1,2 kV, τέσσερις πόλους και μονομπλόκ μορφή 4 modules, το Cirprotec 77705428 αποτελεί μια συμπαγή λύση για την προστασία τριφασικών εγκαταστάσεων από παροδικές υπερτάσεις και συμβάλλει στη διατήρηση των συνδεδεμένων ηλεκτρικών και ηλεκτρονικών συσκευών.
