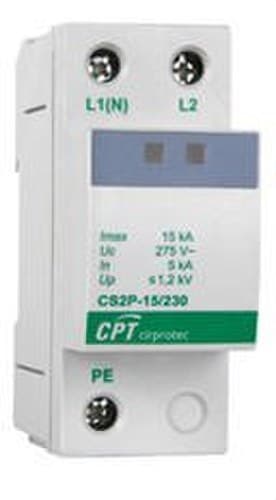

Προστατευτικό υπέρτασης Τύπου 2 2P 15kA

Το αντικεραυνικό προστασίας υπερτάσεων Cirprotec CS2P-15/230, κωδικός 77705228, είναι μια διάταξη προστασίας από παροδικές υπερτάσεις Τύπου 2 / Κλάσης II, σχεδιασμένη για την προστασία ηλεκτρικών εγκαταστάσεων χαμηλής τάσης από σύντομες αιχμές τάσης. Διαθέτει 2 πόλους, μέγιστο ρεύμα εκφόρτισης Imax 15 kA και ονομαστικό ρεύμα εκφόρτισης In 5 kA, σε συμπαγή μονομπλόκ μορφή 2 στοιχείων για ράγα DIN.

Αυτό το προστατευτικό της σειράς CS της Cirprotec προορίζεται για ηλεκτρικούς πίνακες όπου απαιτείται περιορισμός των παροδικών υπερτάσεων που μπορεί να προκληθούν από χειρισμούς στο δίκτυο ή από έμμεσες επιδράσεις κεραυνικών εκκενώσεων. Η ονομαστική του τάση είναι 230 V AC, δέχεται μέγιστη συνεχή τάση λειτουργίας Uc 275 V και προσφέρει επίπεδο προστασίας τάσης Up ≤1,2 kV.

Προστατευτικό από παροδικές υπερτάσεις Τύπου 2

Το Cirprotec 77705228 ταξινομείται ως διάταξη Τύπου 2 σύμφωνα με το EN 61643-11 και Κλάσης II σύμφωνα με το IEC 61643-11. Αυτός ο τύπος προστατευτικού εγκαθίσταται συνήθως σε ηλεκτρικούς πίνακες για τον περιορισμό παροδικών υπερτάσεων και την εκτροπή της ενέργειάς τους προς τη γείωση πριν φτάσουν στις συνδεδεμένες συσκευές κατάντη.

Η σειρά CS έχει σχεδιαστεί για προστασία από επαγόμενες παροδικές υπερτάσεις και χρησιμοποιεί αρθρωτή μορφή έτοιμη για τοποθέτηση σε ράγα DIN.

Imax 15 kA και In 5 kA

Ο κωδικός CS2P-15/230 παρουσιάζει μέγιστο ρεύμα εκφόρτισης Imax 15 kA με κυματομορφή 8/20 µs. Το ονομαστικό ρεύμα εκφόρτισης In είναι 5 kA, επίσης με κυματομορφή 8/20 µs.

• Μέγιστο ρεύμα εκφόρτισης Imax: 15 kA.
• Ονομαστικό ρεύμα εκφόρτισης In: 5 kA.
• Κυματομορφή: 8/20 µs.

Αυτές οι τιμές χαρακτηρίζουν την ικανότητα της συσκευής να μεταφέρει παροδικά ρεύματα που σχετίζονται με υπερτάσεις, υπό τις συνθήκες δοκιμής που ορίζουν τα εφαρμοστέα πρότυπα.

Επίπεδο προστασίας Up ≤1,2 kV

Το επίπεδο προστασίας τάσης Up που καθορίζει η Cirprotec είναι ≤1,2 kV στο ονομαστικό ρεύμα εκφόρτισης. Η παράμετρος αυτή δείχνει το υπολειπόμενο επίπεδο τάσης που παρουσιάζει το προστατευτικό κατά τη λειτουργία του υπό τις καθορισμένες συνθήκες δοκιμής.

Μια χαμηλή τιμή Up συμβάλλει στον περιορισμό της τάσης που μπορεί να φτάσει σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό που βρίσκεται κατάντη του προστατευτικού.

Μέγιστη συνεχής τάση λειτουργίας 275 V

Το Cirprotec CS2P-15/230 έχει σχεδιαστεί για ονομαστική τάση 230 V AC στα 50-60 Hz και δέχεται μέγιστη συνεχή τάση λειτουργίας Uc 275 V AC.

Η επιλογή προστατευτικού με την κατάλληλη τάση Uc είναι θεμελιώδης για την αποφυγή ανεπιθύμητων ενεργοποιήσεων κατά τις φυσιολογικές διακυμάνσεις τάσης του δικτύου.

Διαμόρφωση 2 πόλων

Ο κωδικός 77705228 διαθέτει εσωτερική διαμόρφωση 2 πόλων και προορίζεται για εφαρμογές συμβατές με δίκτυα TT και TNS σύμφωνα με τον κατάλογο της Cirprotec. Ο κατασκευαστής αναγνωρίζει το μοντέλο ως CS2P-15/230.

Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με το προβλεπόμενο διάγραμμα σύνδεσης της Cirprotec και τη συγκεκριμένη διαμόρφωση του ηλεκτρικού δικτύου.

Μονομπλόκ μορφή 2 στοιχείων DIN

Το προστατευτικό χρησιμοποιεί μονομπλόκ σχεδίαση, οπότε τα στοιχεία προστασίας του αποτελούν ενιαίο σύνολο. Καταλαμβάνει 2 στοιχεία σε ράγα DIN 35 mm, διευκολύνοντας την ενσωμάτωσή του σε ηλεκτρικούς πίνακες με περιορισμένο χώρο.

Αυτή η μορφή επιτρέπει τη διάθεση διπολικής προστασίας Τύπου 2 χωρίς να απαιτούνται πρόσθετα ανεξάρτητα στοιχεία για τη διαμόρφωση της συσκευής.

Ικανότητα βραχυκυκλώματος Isccr 10 kA

Η Cirprotec καθορίζει ικανότητα αντοχής σε βραχυκύκλωμα Isccr 10 kA για αυτόν τον κωδικό, υπό τις συνθήκες που ορίζει ο κατασκευαστής.

Η συσκευή δεν ενσωματώνει προστασία υπερέντασης, επομένως πρέπει να συντονίζεται με τις κατάλληλες προστασίες της εγκατάστασης.

Μέγιστη προασφάλεια 63 A gG

Η τεχνική τεκμηρίωση ορίζει μέγιστη προασφάλεια 63 A τύπου gG. Ο τελικός συντονισμός της προστασίας από υπερένταση πρέπει να πραγματοποιείται σύμφωνα με το ηλεκτρικό σχέδιο, την προβλεπόμενη ένταση και τις οδηγίες της Cirprotec.

Χρόνος απόκρισης ≤25 ns

Ο χρόνος απόκρισης που καθορίζει ο κατασκευαστής είναι ≤25 ns. Αυτή η ταχεία λειτουργία επιτρέπει στο προστατευτικό να περιορίζει τους παροδικούς παλμούς πολύ μικρής διάρκειας που μπορεί να εμφανιστούν σε μια ηλεκτρική εγκατάσταση.

Προστασία IP20

Το CS2P-15/230 διαθέτει βαθμό προστασίας IP20 και έχει σχεδιαστεί για εγκατάσταση μέσα σε ηλεκτρικούς πίνακες ή κατάλληλα περιβλήματα.

Το τελικό περίβλημα του πίνακα πρέπει να παρέχει το απαιτούμενο επίπεδο προστασίας σύμφωνα με τις περιβαλλοντικές συνθήκες και τον τόπο εγκατάστασης.

Ευρύ εύρος θερμοκρασίας

Το επίσημο τεχνικό δελτίο καθορίζει εύρος θερμοκρασίας λειτουργίας από -40 έως +85 °C και εύρος σχετικής υγρασίας από 5 έως 95%.

Αυτά τα χαρακτηριστικά επιτρέπουν την ενσωμάτωσή του σε μεγάλη ποικιλία ηλεκτρικών πινάκων, εφόσον τηρούνται οι συνθήκες εγκατάστασης που υποδεικνύει η Cirprotec.

Ανθεκτικό και αυτοσβενόμενο περίβλημα

Το μονωτικό περίβλημα είναι κατασκευασμένο από PC+FV, πολυανθρακικό ενισχυμένο με ίνες γυαλιού, και έχει γκρι χρώμα RAL 7035. Το υλικό πληροί ταξινόμηση ευφλεκτότητας UL94 V-0.

Αυτή η κατασκευή προορίζεται για επαγγελματική χρήση σε πίνακες διανομής και ηλεκτρικής προστασίας.

Ακροδέκτες για αγωγούς έως 35 mm²

Το προστατευτικό δέχεται διαφορετικές διατομές αγωγών ανάλογα με τον τύπο του καλωδίου:

• Άκαμπτος αγωγός: από 6 έως 35 mm².
• Εύκαμπτος αγωγός: από 6 έως 25 mm².
• Ροπή σύσφιξης: 4 Nm.

Η πραγματική διατομή της καλωδίωσης πρέπει να επιλέγεται σύμφωνα με τον σχεδιασμό της εγκατάστασης, τα προβλεπόμενα ρεύματα και την ισχύουσα νομοθεσία.

Χωρίς επαφή απομακρυσμένης ένδειξης

Ο κωδικός 77705228 αντιστοιχεί στην τυπική έκδοση CS2P-15/230. Η Cirprotec διαθέτει ξεχωριστά τον κωδικό 77705229 ως παραλλαγή με απομακρυσμένη ένδειξη.

Επομένως, δεν πρέπει να αποδίδεται στον κωδικό 77705228 επαφή απομακρυσμένης σηματοδότησης, εκτός αν προστεθεί μέσω άλλης συμβατής ειδικής λύσης.

Εφαρμογές του Cirprotec CS2P-15/230

• Ηλεκτρικοί πίνακες διανομής.
• Συμβατές οικιακές εγκαταστάσεις.
• Εμπορικά και τριτογενή κτίρια.
• Βιομηχανικές εγκαταστάσεις.
• Τηλεπικοινωνίες.
• Εγκαταστάσεις επεξεργασίας νερού.
• Προστασία ηλεκτρικού και ηλεκτρονικού εξοπλισμού από παροδικές υπερτάσεις.
• Εγκαταστάσεις σε δίκτυα TT και TNS συμβατά με τη διαμόρφωση της συσκευής.

Τεχνικά χαρακτηριστικά του Cirprotec 77705228

• Μάρκα: Cirprotec.
• Κωδικός: 77705228.
• Μοντέλο: CS2P-15/230.
• Σειρά: CS.
• Τύπος: προστατευτικό από παροδικές υπερτάσεις.
• Ταξινόμηση EN: Τύπος 2.
• Ταξινόμηση IEC: Κλάση II.
• Αριθμός πόλων: 2.
• Εσωτερική διαμόρφωση: 2 πόλοι.
• Μορφή: μονομπλόκ.
• Αριθμός στοιχείων DIN: 2.
• Τοποθέτηση: ράγα DIN 35 mm.
• Διαμορφώσεις δικτύου που αναφέρονται στον κατάλογο: TT / TNS.
• Ονομαστική τάση Un: 230 V AC.
• Συχνότητα: 50-60 Hz.
• Μέγιστη συνεχή τάση λειτουργίας Uc: 275 V AC.
• Ονομαστικό ρεύμα εκφόρτισης In: 5 kA, κυματομορφή 8/20 µs.
• Μέγιστο ρεύμα εκφόρτισης Imax: 15 kA, κυματομορφή 8/20 µs.
• Επίπεδο προστασίας Up: ≤1,2 kV.
• Χρόνος απόκρισης: ≤25 ns.
• Ικανότητα βραχυκυκλώματος Isccr: 10 kA.
• Μέγιστη προασφάλεια: 63 A gG.
• Ενσωματωμένη προστασία από βραχυκύκλωμα: όχι.
• Ενσωματωμένη εφεδρική ασφάλεια: όχι.
• Επαφή απομακρυσμένης ένδειξης: όχι.
• Διατομή άκαμπτου αγωγού: 6-35 mm².
• Διατομή εύκαμπτου αγωγού: 6-25 mm².
• Ροπή σύσφιξης: 4 Nm.
• Βαθμός προστασίας: IP20.
• Μονωτικό υλικό: PC+FV.
• Ταξινόμηση ευφλεκτότητας: UL94 V-0.
• Χρώμα περιβλήματος: γκρι RAL 7035.
• Θερμοκρασία λειτουργίας: -40 έως +85 °C.
• Σχετική υγρασία: 5-95%.
• Πρότυπα: IEC 61643-11 και EN 61643-11.
• EAN: 8435297811244.

Συμπαγής προστασία Τύπου 2 για ηλεκτρικούς πίνακες

Το Cirprotec CS2P-15/230 συνδυάζει μέγιστο ρεύμα εκφόρτισης 15 kA, ονομαστικό ρεύμα 5 kA και επίπεδο προστασίας Up ≤1,2 kV σε μόλις 2 στοιχεία DIN. Η μονομπλόκ μορφή του διευκολύνει την ενσωμάτωση σε ηλεκτρικούς πίνακες όπου απαιτείται συμπαγής προστασία από παροδικές υπερτάσεις.

Η τάση Uc 275 V, ο χρόνος απόκρισης ≤25 ns, η ικανότητα Isccr 10 kA και το ευρύ εύρος θερμοκρασίας ολοκληρώνουν μια λύση προσανατολισμένη στην προστασία οικιακών, τριτογενών και βιομηχανικών εγκαταστάσεων που είναι συμβατές.

Σημαντικό: αυτή η συσκευή προστατεύει από παροδικές υπερτάσεις και δεν αντικαθιστά τις προστασίες από υπερφορτίσεις, βραχυκυκλώματα ή μόνιμες υπερτάσεις που ενδέχεται να απαιτούνται στην εγκατάσταση. Πρέπει να συντονίζεται με τις αντίστοιχες προστασίες και να εγκαθίσταται σύμφωνα με τις οδηγίες της Cirprotec και την ισχύουσα νομοθεσία.
