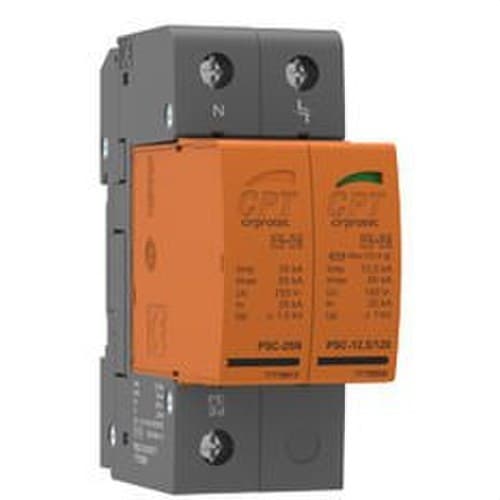

Προστατευτικό υπέρτασης PSC2-230-TT 1P+N 12,5kA 2 αποσπώμενες μονάδες

Ο αντικεραυνικός προστατευτής υπερτάσεων Cirprotec PSC2-12,5/230 TT, κωδικός 77738205, είναι μια συνδυασμένη συσκευή Τύπου 1+2 σχεδιασμένη για την προστασία μονοφασικών ηλεκτρικών εγκαταστάσεων από παροδικές υπερτάσεις που προκαλούνται από ατμοσφαιρικές εκκενώσεις και χειρισμούς στο δίκτυο. Διαθέτει εσωτερική διαμόρφωση 1+1 για φάση, ουδέτερο και γείωση, κρουστικό ρεύμα Iimp 12,5 kA μεταξύ L-N και αποσπώμενη μορφή μόλις 2 modules για ράγα DIN.

Είναι ειδικά αναγνωρισμένος από τη Cirprotec για δίκτυα TT 230 V και συνδυάζει σε μία μόνο συσκευή τις λειτουργίες προστατευτικού Τύπου 1 και Τύπου 2. Προσφέρει ονομαστικό ρεύμα εκφόρτισης In 20 kA μεταξύ L-N, μέγιστο ρεύμα εκφόρτισης Imax 65 kA και επίπεδο προστασίας Up ≤1,3 kV μεταξύ φάσης και ουδετέρου, παρέχοντας μια λύση υψηλών επιδόσεων για οικιακούς, επαγγελματικούς και βιομηχανικούς ηλεκτρικούς πίνακες.

Συνδυασμένος προστατευτής Τύπου 1+2

Ο Cirprotec PSC2-12,5/230 TT ταξινομείται ως Κλάση I+II σύμφωνα με το IEC και Τύπος 1+2 σύμφωνα με το EN. Αυτή η διπλή ταξινόμηση επιτρέπει δράση τόσο απέναντι σε κρουστικά ρεύματα που σχετίζονται με τα φαινόμενα κεραυνού όσο και απέναντι σε παροδικές υπερτάσεις μικρότερης ενέργειας που προκαλούνται ή επάγονται από χειρισμούς του δικτύου.

Με την ενσωμάτωση και των δύο λειτουργιών σε μία μόνο συσκευή απλοποιείται ο συντονισμός της προστασίας από υπερτάσεις μέσα στον ηλεκτρικό πίνακα.

Κρουστικό ρεύμα Iimp 12,5 kA

Η τιμή 12,5 kA που περιλαμβάνεται στην εμπορική ονομασία αντιστοιχεί στο κρουστικό ρεύμα εκφόρτισης Iimp μεταξύ L-N, δοκιμασμένο με κυματομορφή 10/350 µs χαρακτηριστική των προστατευτικών Τύπου 1.

• Iimp L-N, κυματομορφή 10/350 µs: 12,5 kA.
• Iimp N-PE, κυματομορφή 10/350 µs: 25 kA.

Επομένως, τα 12,5 kA δεν πρέπει να συγχέονται με το μέγιστο ρεύμα εκφόρτισης Imax του προστατευτικού.

Imax 65 kA και In έως 25 kA

Ως προστατευτικό Τύπου 2, το PSC2-12,5/230 TT παρουσιάζει υψηλές ικανότητες εκφόρτισης με κυματομορφή 8/20 µs:

• Ονομαστικό ρεύμα εκφόρτισης In L-N: 20 kA.
• Ονομαστικό ρεύμα εκφόρτισης In N-PE: 25 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax L-N: 65 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax N-PE: 65 kA.

Αυτές οι επιδόσεις επιτρέπουν στη συσκευή να αντιμετωπίζει διαδοχικούς παλμούς υπερτάσεων εντός των συνθηκών που ορίζονται από τα πρότυπα IEC/EN 61643-11.

Διαμόρφωση 1+1 για μονοφασικές εγκαταστάσεις

Παρότι εμπορικά μπορεί να περιγράφεται ως προστατευτικό 1P+N, η Cirprotec ορίζει τεχνικά την αρχιτεκτονική του ως εσωτερική διαμόρφωση 1+1 με 2 πόλους.

Οι τρόποι προστασίας είναι:

• L-N: προστασία μεταξύ φάσης και ουδετέρου.
• N-PE: προστασία μεταξύ ουδετέρου και αγωγού προστασίας.

Αυτή η διαμόρφωση είναι ιδιαίτερα κατάλληλη για συστήματα TT, όπως υποδηλώνει και η ίδια η ονομασία PSC2-12,5/230 TT αυτής της αναφοράς.

Ονομαστική τάση 230 V

Ο προστατευτής έχει σχεδιαστεί για ονομαστική τάση 230 V AC στα 50-60 Hz. Η μέγιστη συνεχής τάση λειτουργίας Uc διαφέρει ανάλογα με τον τρόπο προστασίας:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Αυτές οι τιμές καθορίζουν την τάση που μπορεί να αντέξει η συσκευή συνεχώς χωρίς να ξεκινήσει η προστατευτική της δράση.

Μειωμένο επίπεδο προστασίας Up

Η Cirprotec καθορίζει τα ακόλουθα επίπεδα προστασίας τάσης στο ονομαστικό ρεύμα εκφόρτισης:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Το επίπεδο Up αντιπροσωπεύει την υπολειπόμενη τάση που εμφανίζεται κατά τη λειτουργία του προστατευτικού και είναι καθοριστικό για τον συντονισμό της συσκευής με την αντοχή τάσης των συσκευών που είναι εγκατεστημένες κατάντη.

Ικανότητα βραχυκυκλώματος Isccr 25 kA

Το PSC2-12,5/230 TT διαθέτει ικανότητα βραχυκυκλώματος Isccr 25 kA. Η Cirprotec ορίζει επίσης μέγιστη προασφάλεια 200 A τύπου gG.

Η εφεδρική προστασία και ο συντονισμός της πρέπει να επιλέγονται σύμφωνα με τα πραγματικά χαρακτηριστικά του πίνακα και τις οδηγίες του κατασκευαστή.

Ρεύμα ακολούθησης Ifi 100 A

Το ρεύμα ακολούθησης Ifi που καθορίζει η Cirprotec είναι 100 A. Αυτή η παράμετρος σχετίζεται με την ικανότητα του προστατευτικού να διακόπτει το ρεύμα δικτύου που μπορεί να συνεχίσει να ρέει μετά τη δράση του στοιχείου προστασίας.

Γρήγορη απόκριση απέναντι σε υπερτάσεις

Ο προστατευτής παρουσιάζει πολύ μικρούς χρόνους απόκρισης:

• Χρόνος απόκρισης L-N: ≤25 ns.
• Χρόνος απόκρισης N-PE: ≤100 ns.

Αυτή η ταχεία δράση επιτρέπει τον περιορισμό πολύ σύντομων παλμών πριν αυτοί διαδοθούν προς τους ηλεκτρικούς και ηλεκτρονικούς δέκτες της εγκατάστασης.

Δυναμική θερμική αποσύνδεση

Το PSC2 ενσωματώνει δυναμική θερμική αποσύνδεση. Όταν ένα στοιχείο προστασίας φτάσει στο τέλος ζωής του ή σε μια ανώμαλη κατάσταση, ο εσωτερικός μηχανισμός πραγματοποιεί την αποσύνδεση σε κατάσταση ανοικτού κυκλώματος.

Αυτό το σύστημα συμβάλλει στη διατήρηση της ασφάλειας της συσκευής καθ’ όλη τη διάρκεια ζωής της.

Αποσπώμενη μορφή με αντικαταστάσιμα φυσίγγια

Ένα από τα πλεονεκτήματα του PSC2-12,5/230 TT είναι ο αποσπώμενος σχεδιασμός του. Τα φυσίγγια προστασίας μπορούν να αφαιρεθούν από τη βάση και να αντικατασταθούν όταν φτάσουν στο τέλος της ωφέλιμης ζωής τους, χωρίς να απαιτείται αποσυναρμολόγηση ή αντικατάσταση ολόκληρης της συσκευής.

Η Cirprotec χρησιμοποιεί επίσης μηχανικά πολωμένα φυσίγγια ανάλογα με την τάση δικτύου, βοηθώντας στην αποφυγή τοποθέτησης λανθασμένης αναφοράς κατά τις εργασίες συντήρησης.

Οπτικός δείκτης κατάστασης

Η συσκευή ενσωματώνει οπτική σήμανση για τη διευκόλυνση της επιθεώρησης της κατάστασης των φυσιγγίων:

• Πράσινο: ο προστατευτής λειτουργεί κανονικά.
• Όχι πράσινο: το φυσίγγιο έχει εξαντληθεί και απαιτείται αντικατάσταση.

Ο κωδικός 77738205 αντιστοιχεί στην τυπική έκδοση χωρίς επαφή απομακρυσμένης ένδειξης. Η αντίστοιχη παραλλαγή με απομακρυσμένη σήμανση είναι ο κωδικός 77738206.

Ανταλλακτικά φυσίγγια

Η Cirprotec διαθέτει ειδικά αντικαταστάσιμα φυσίγγια για τη διευκόλυνση της συντήρησης του προστατευτικού:

• Φυσίγγιο γραμμής για 230 V: PSC-12,5/230, κωδικός 77738601.
• Φυσίγγιο ουδετέρου: PSC-25N, κωδικός 77738613.

Η μεμονωμένη αντικατάσταση επιτρέπει τη διατήρηση της βάσης και της υπάρχουσας καλωδίωσης όταν μόνο ένα από τα στοιχεία προστασίας έχει φτάσει στο τέλος της ωφέλιμης ζωής του.

Αναστρέψιμο σασί και σύνδεση Biconnect

Η σειρά PSC 12,5 διαθέτει αναστρέψιμο σασί για μεγαλύτερη ευελιξία στην καλωδίωση του πίνακα. Η Cirprotec χρησιμοποιεί επίσης το σύστημα σύνδεσης Biconnect, σχεδιασμένο να διευκολύνει τη σύνδεση μέσω καλωδίου και ακροδέκτη ή χτένας σύνδεσης.

2 modules για ράγα DIN

Το PSC2-12,5/230 TT καταλαμβάνει μόλις 2 modules και έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN. Οι διαστάσεις του είναι περίπου 36 mm πλάτος, 90 mm ύψος και 76 mm βάθος.

Η συμπαγής μορφή του διευκολύνει την ενσωμάτωση προστασίας Τύπου 1+2 σε πίνακες όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Ακροδέκτες για αγωγούς έως 35 mm²

Η Cirprotec καθορίζει τις ακόλουθες δυνατότητες σύνδεσης:

• Άκαμπτος αγωγός: από 6 έως 35 mm².
• Εύκαμπτος αγωγός: από 6 έως 25 mm².
• Ροπή σύσφιξης: 3 Nm.

Η τελική διατομή πρέπει να επιλέγεται σύμφωνα με τα χαρακτηριστικά της εγκατάστασης και τις οδηγίες τοποθέτησης.

Προστασία IP20

Η συσκευή διαθέτει βαθμό προστασίας IP20 και προορίζεται για εγκατάσταση στο εσωτερικό ηλεκτρικών πινάκων ή περιβλημάτων που παρέχουν την απαιτούμενη προστασία για το σημείο εγκατάστασης.

Ευρύ εύρος θερμοκρασίας

Ο προστατευτής μπορεί να λειτουργεί μεταξύ -40 και +85 °C και επιτρέπει σχετική υγρασία από 5 έως 95%, προσφέροντας μεγάλο περιβαλλοντικό περιθώριο για επαγγελματικές ηλεκτρικές εγκαταστάσεις.

Το μονωτικό υλικό του είναι PA66 CT1 και διαθέτει ταξινόμηση ευφλεκτότητας UL94 V-0.

Εφαρμογές του Cirprotec PSC2-12,5/230 TT

• Μονοφασικοί ηλεκτρικοί πίνακες.
• Εγκαταστάσεις με σύστημα TT.
• Κατοικίες και οικιστικά κτίρια.
• Εμπορικά και τριτογενή κτίρια.
• Βιομηχανικές εγκαταστάσεις.
• Τηλεπικοινωνίες.
• Υποδομές φόρτισης ηλεκτρικών οχημάτων.
• Φωτοβολταϊκές εγκαταστάσεις στην πλευρά AC όταν η διαμόρφωση είναι συμβατή.
• Εγκαταστάσεις όπου απαιτείται συντονισμένη προστασία Τύπου 1+2.
• Προστασία ηλεκτρικών και ηλεκτρονικών συσκευών από παροδικές υπερτάσεις.

Τεχνικά χαρακτηριστικά του Cirprotec 77738205

• Μάρκα: Cirprotec.
• Κωδικός: 77738205.
• Μοντέλο: PSC2-12,5/230 TT.
• Οικογένεια: PSC 12,5 1+1.
• Τύπος: προστατευτικό έναντι παροδικών υπερτάσεων.
• Ταξινόμηση IEC: Κλάση I+II.
• Ταξινόμηση EN: Τύπος 1+2.
• Εφαρμογή: δίκτυο ηλεκτρικού ρεύματος AC.
• Εμπορική διαμόρφωση: μονοφασική 1P+N.
• Εσωτερική διαμόρφωση: 1+1.
• Αριθμός πόλων: 2.
• Σύστημα δικτύου: TT.
• Τρόποι προστασίας: L-N / N-PE.
• Ονομαστική τάση Un: 230 V AC.
• Συχνότητα: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, κυματομορφή 10/350 µs: 12,5 kA.
• Iimp N-PE, κυματομορφή 10/350 µs: 25 kA.
• In L-N, κυματομορφή 8/20 µs: 20 kA.
• In N-PE, κυματομορφή 8/20 µs: 25 kA.
• Imax L-N, κυματομορφή 8/20 µs: 65 kA.
• Imax N-PE, κυματομορφή 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Ικανότητα βραχυκυκλώματος Isccr: 25 kA.
• Μέγιστη προασφάλεια: 200 A gG.
• Ρεύμα ακολούθησης Ifi: 100 A.
• Χρόνος απόκρισης L-N: ≤25 ns.
• Χρόνος απόκρισης N-PE: ≤100 ns.
• Δυναμική θερμική αποσύνδεση: ναι.
• Τρόπος αποσύνδεσης: ανοικτό κύκλωμα.
• Μορφή: αποσπώμενη.
• Αντικαταστάσιμα φυσίγγια: ναι.
• Οπτικός δείκτης: πράσινο OK / όχι πράσινο αντικατάσταση.
• Απομακρυσμένη ένδειξη: όχι.
• Έκδοση με απομακρυσμένη ένδειξη: 77738206.
• Αναστρέψιμο σασί: ναι.
• Σύνδεση Biconnect: ναι.
• Αριθμός modules DIN: 2.
• Τοποθέτηση: ράγα DIN.
• Περίπου διαστάσεις: 36 x 90 x 76 mm.
• Βαθμός προστασίας: IP20.
• Μονωτικό υλικό: PA66 CT1.
• Ευφλεκτότητα: UL94 V-0.
• Άκαμπτος αγωγός: 6-35 mm².
• Εύκαμπτος αγωγός: 6-25 mm².
• Ροπή σύσφιξης: 3 Nm.
• Θερμοκρασία λειτουργίας: -40 έως +85 °C.
• Σχετική υγρασία: 5-95%.
• Φυσίγγιο γραμμής: PSC-12,5/230, κωδικός 77738601.
• Φυσίγγιο ουδετέρου: PSC-25N, κωδικός 77738613.
• Πρότυπα: IEC 61643-11 και EN 61643-11.

Προστασία Τύπου 1+2 υψηλών επιδόσεων σε μόλις 2 modules

Ο Cirprotec PSC2-12,5/230 TT συνδυάζει προστασία Τύπου 1 και Τύπου 2 σε μια συμπαγή συσκευή για μονοφασικά δίκτυα TT 230 V. Το Iimp 12,5 kA μεταξύ L-N, το Imax 65 kA, το In 20 kA και το Up ≤1,3 kV παρέχουν υψηλή ικανότητα προστασίας απέναντι σε διαφορετικούς τύπους παροδικών υπερτάσεων.

Ο αποσπώμενος σχεδιασμός, τα αντικαταστάσιμα φυσίγγια, η οπτική ένδειξη, το αναστρέψιμο σασί και η σύνδεση Biconnect απλοποιούν την εγκατάσταση και τις μετέπειτα εργασίες συντήρησης, ενώ το πλάτος μόλις 2 modules επιτρέπει τη βέλτιστη αξιοποίηση του διαθέσιμου χώρου στον πίνακα.

Σημαντικό: τα 12,5 kA που αναφέρονται στην εμπορική ονομασία αντιστοιχούν στο κρουστικό ρεύμα Iimp με κυματομορφή 10/350 µs μεταξύ L-N, χαρακτηριστικό της ταξινόμησης Τύπου 1. Το μέγιστο ρεύμα εκφόρτισης Imax με κυματομορφή 8/20 µs είναι 65 kA. Αυτή η αναφορά δεν περιλαμβάνει απομακρυσμένη επαφή· για αυτή τη λειτουργία αντιστοιχεί η έκδοση 77738206.
