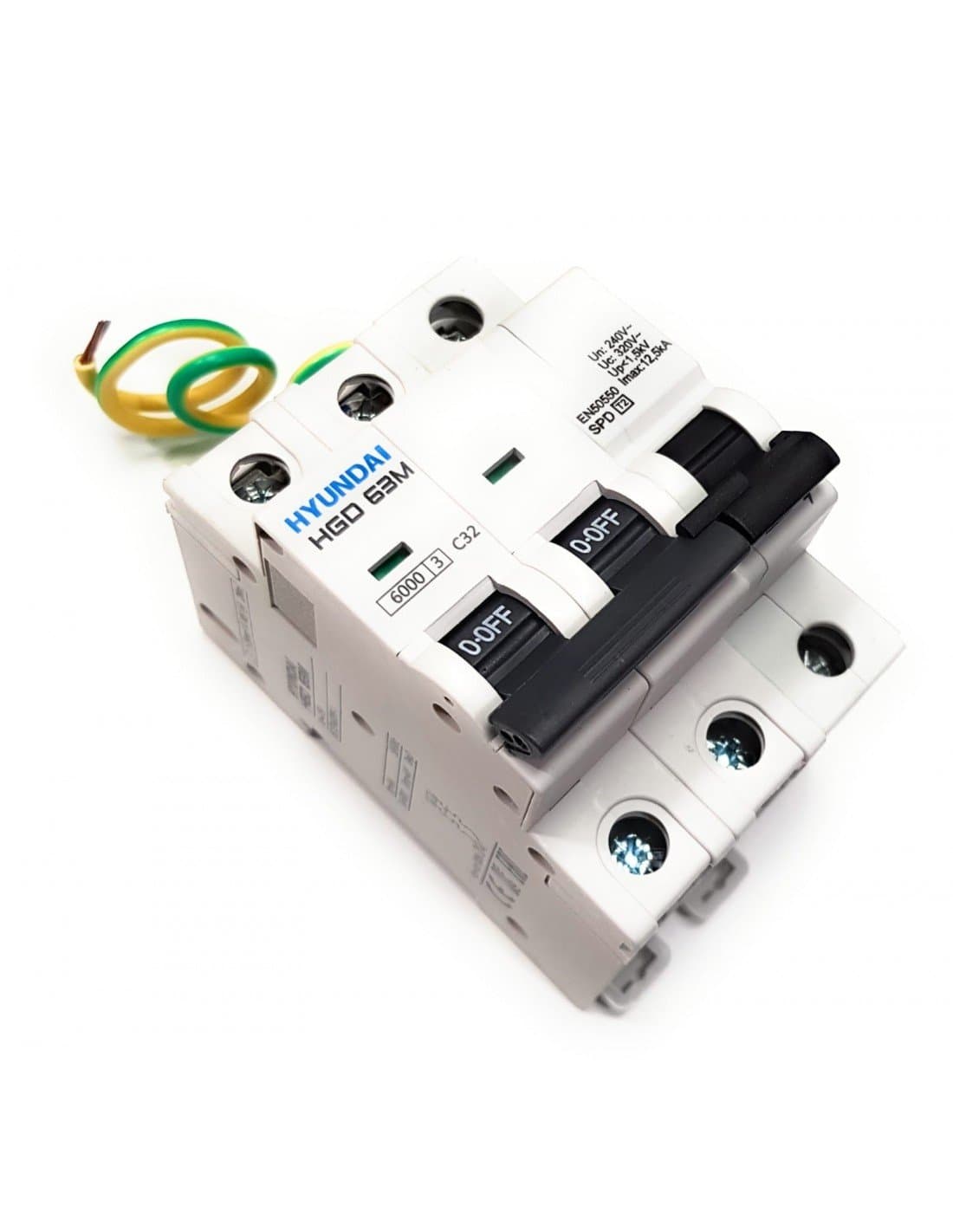

Προστατευτικό υπερτάσεων στιγμιαίων και μόνιμων 1P+N 32A

Το αντικεραυνικό προστασίας υπερτάσεων Procoel ST-2P32 είναι μια συνδυασμένη συσκευή για μονοφασικές ηλεκτρικές εγκαταστάσεις που προστατεύει από μόνιμες και παροδικές υπερτάσεις και ενσωματώνει έναν Γενικό Αυτόματο Διακόπτη (IGA) 32 A. Η διαμόρφωση 1P+N επιτρέπει την ενσωμάτωση σε μία μόνο συσκευή της μαγνητοθερμικής προστασίας και της προστασίας από ανωμαλίες τάσης, απλοποιώντας την εγκατάσταση και μειώνοντας τον απαιτούμενο χώρο στον ηλεκτρικό πίνακα.

Το ST-2P32 ενσωματώνει έναν IGA καμπύλης C με ικανότητα διακοπής 6 kA και αντικεραυνικό προστασίας παροδικών υπερτάσεων Κλάσης II. Προσφέρει μέγιστο ρεύμα εκφόρτισης Imax 12,5 kA, ονομαστικό ρεύμα εκφόρτισης In 6 kA και επίπεδο προστασίας Up ≤1,5 kV. Η συσκευή εγκαθίσταται σε ράγα DIN 35 mm, καταλαμβάνει 3 modules και είναι ειδικά σχεδιασμένη για μονοφασικά δίκτυα με φάση, ουδέτερο και γείωση.

Προστασία από μόνιμες και παροδικές υπερτάσεις

Το Procoel ST-2P32 συνδυάζει δύο τύπους προστασίας απέναντι σε μεταβολές της ηλεκτρικής τάσης:

• Μόνιμες υπερτάσεις: ανιχνεύει παρατεταμένες αυξήσεις της τάσης τροφοδοσίας και προκαλεί το άνοιγμα του ενσωματωμένου IGA.
• Παροδικές υπερτάσεις: περιορίζει αιχμές τάσης πολύ μικρής διάρκειας που προκαλούνται, για παράδειγμα, από χειρισμούς στο δίκτυο ή έμμεσες επιδράσεις κεραυνικών εκκενώσεων.

Αυτός ο συνδυασμός βοηθά στην προστασία των ηλεκτρικών και ηλεκτρονικών συσκευών που είναι συνδεδεμένες κατάντη από διαφορετικούς τύπους διαταραχών τάσης.

Ενσωματωμένος IGA 32 A

Η αναφορά ST-2P32 ενσωματώνει έναν Γενικό Αυτόματο Διακόπτη 32 A, επομένως δεν είναι απαραίτητη η σύνδεση της μονάδας υπερτάσεων με ξεχωριστό IGA για την υλοποίηση της προβλεπόμενης λειτουργίας αυτού του συνόλου.

Ο ενσωματωμένος μαγνητοθερμικός διακόπτης διαθέτει καμπύλη απόζευξης C και ικανότητα διακοπής 6 kA. Εκτός από τη λειτουργία του όταν το σύστημα ανιχνεύσει μόνιμη υπέρταση, παρέχει προστασία από υπερφορτίσεις και βραχυκυκλώματα σύμφωνα με τα ονομαστικά του χαρακτηριστικά.

Διαμόρφωση 1P+N για μονοφασικές εγκαταστάσεις

Το ST-2P32 είναι διαμορφωμένο ως 1P+N και προορίζεται για μονοφασικές εγκαταστάσεις 230 V. Ο κατασκευαστής αναφέρει ονομαστική τάση λειτουργίας 240 V AC και συχνότητα 50-60 Hz.

Για τη σωστή λειτουργία του συστήματος, η φάση πρέπει να συνδεθεί στον ακροδέκτη με την ένδειξη L και ο ουδέτερος στον ακροδέκτη N.

Αντικεραυνικό προστασίας παροδικών υπερτάσεων Κλάσης II

Η ενσωματωμένη προστασία παροδικών υπερτάσεων είναι Κλάσης II και έχει σχεδιαστεί για εγκατάσταση σε πίνακες διανομής. Είναι έτοιμη να εκτρέψει ρεύματα κρουστικής μορφής 8/20 µs.

• Κλάση: II.
• Μέγιστο ρεύμα εκφόρτισης Imax: 12,5 kA, κυματομορφή 8/20 µs.
• Ονομαστικό ρεύμα εκφόρτισης In: 6 kA.
• Επίπεδο προστασίας Up: ≤1,5 kV.

Όταν εμφανίζεται παροδική υπέρταση εντός των προβλεπόμενων συνθηκών, το προστατευτικό περιορίζει την αιχμή τάσης ώστε να μειωθεί η ενέργεια που φτάνει στις συνδεδεμένες συσκευές της εγκατάστασης.

Προστασία από μόνιμες υπερτάσεις

Η συσκευή παρακολουθεί συνεχώς την τάση του δικτύου. Όταν ανιχνεύσει αύξηση πάνω από το προβλεπόμενο όριο, ενεργεί στον ενσωματωμένο IGA και αποσυνδέει την εγκατάσταση.

Το τρέχον τεχνικό δελτίο της Procoel ορίζει τάση απόζευξης μεγαλύτερη από 265 V AC με ανοχή ±2%. Ο χρόνος απόκρισης εξαρτάται από το μέγεθος της ανιχνευθείσας υπέρτασης και καθορίζεται σύμφωνα με το πρότυπο EN 50550.

Χειροκίνητη επαναφορά μετά από μόνιμη υπέρταση

Μετά από αποσύνδεση λόγω μόνιμης υπέρτασης, η συσκευή επανέρχεται σε λειτουργία με χειροκίνητη επαναφορά, εφόσον η τάση του δικτύου έχει επιστρέψει στις κανονικές τιμές της.

Αυτή η λειτουργία αποτρέπει την αυτόματη επανασύνδεση όσο παραμένει ανώμαλη τάση στην εγκατάσταση.

Οπτικός δείκτης λειτουργίας

Το προστατευτικό διαθέτει φωτεινό παράθυρο που επιτρέπει τον οπτικό έλεγχο της κατάστασης της συσκευής:

• Αργό πράσινο αναβόσβημα: σωστή λειτουργία.
• Γρήγορο πράσινο αναβόσβημα: πιθανό σφάλμα σύνδεσης μεταξύ φάσης και ουδετέρου.
• Σταθερό πράσινο: η μονάδα παραμένει λειτουργική μετά από ενέργεια έναντι παροδικής υπέρτασης.
• Κόκκινο: η προστασία παροδικών υπερτάσεων έχει καταστεί μη λειτουργική και η μονάδα πρέπει να αντικατασταθεί.

Απαιτεί ουδέτερο και γείωση

Η Procoel ορίζει ρητά ότι το ST-2P32 δεν πρέπει να εγκαθίσταται σε γραμμές χωρίς ουδέτερο ούτε σε εγκαταστάσεις που δεν διαθέτουν προστατευτική γείωση PE.

Η γείωση είναι απαραίτητη για τη σωστή λειτουργία του συστήματος προστασίας από παροδικές υπερτάσεις, καθώς επιτρέπει την εκτροπή της ενέργειας της διαταραχής σύμφωνα με τον σχεδιασμό του προστατευτικού.

Συμπαγής μορφή 3 modules DIN

Το προστατευτικό εγκαθίσταται σε ράγα DIN 35 mm και καταλαμβάνει 3 modules. Οι διαστάσεις του είναι περίπου 54 x 90 x 71 mm, επιτρέποντας την ενσωμάτωση σε περιορισμένο χώρο του IGA και των συστημάτων προστασίας από μόνιμες και παροδικές υπερτάσεις.

Ακροδέκτες έως 25 mm²

Η τεχνική τεκμηρίωση ορίζει μέγιστη διατομή σύνδεσης στους ακροδέκτες 25 mm². Η πραγματική διατομή των αγωγών πρέπει να επιλέγεται σύμφωνα με την ένταση του κυκλώματος, το σύστημα εγκατάστασης και την ισχύουσα ηλεκτρική νομοθεσία.

Προστασία IP20

Το ST-2P32 διαθέτει βαθμό προστασίας IP20 και προορίζεται για τοποθέτηση μέσα σε κατάλληλους ηλεκτρικούς πίνακες ή περιβλήματα.

Το περιβαλλοντικό εύρος που καθορίζει ο κατασκευαστής κυμαίνεται μεταξύ -20 και +70 °C, με μέγιστη σχετική υγρασία 80%.

Εφαρμογές του Procoel ST-2P32

• Μονοφασικοί ηλεκτρικοί πίνακες κατοικιών.
• Διαμερίσματα και εξοχικές κατοικίες.
• Εμπορικοί χώροι.
• Γραφεία.
• Πολυκατοικίες.
• Μικρά εργαστήρια.
• Επαγγελματικές εγκαταστάσεις.
• Πίνακες με ευαίσθητο ηλεκτρονικό εξοπλισμό.
• Μονοφασικές εγκαταστάσεις που απαιτούν IGA 32 A.

Τεχνικά χαρακτηριστικά του Procoel ST-2P32

• Μάρκα: Procoel / Hyundai Electric.
• Κωδικός: ST-2P32.
• Οικογένεια: ST-2Pxx.
• Τύπος: συνδυασμένο προστατευτικό έναντι μόνιμων και παροδικών υπερτάσεων με IGA.
• Εφαρμογή: μονοφασικές εγκαταστάσεις.
• Διαμόρφωση: 1P+N.
• Ονομαστικό ρεύμα: 32 A.
• Ενσωματωμένος IGA: ναι.
• Καμπύλη IGA: C.
• Ικανότητα διακοπής: 6 kA.
• Τάση δικτύου: 230 V AC.
• Ονομαστική τάση λειτουργίας: 240 V AC.
• Συχνότητα: 50-60 Hz.
• Προστασία από μόνιμες υπερτάσεις: ναι.
• Τάση απόζευξης μόνιμης υπέρτασης: >265 V AC ±2%.
• Χρόνος απόκρισης: σύμφωνα με EN 50550.
• Επαναφορά: χειροκίνητη.
• Προστασία από παροδικές υπερτάσεις: ναι.
• Κλάση προστασίας παροδικών υπερτάσεων: Κλάση II.
• Μέγιστο ρεύμα εκφόρτισης Imax: 12,5 kA, κυματομορφή 8/20 µs.
• Ονομαστικό ρεύμα εκφόρτισης In: 6 kA.
• Επίπεδο προστασίας Up: ≤1,5 kV.
• Οπτικός δείκτης κατάστασης: ναι.
• Μέγιστη διατομή ακροδεκτών: 25 mm².
• Τοποθέτηση: ράγα DIN 35 mm.
• Αριθμός modules: 3.
• Διαστάσεις: 54 x 90 x 71 mm.
• Βαθμός προστασίας: IP20.
• Θερμοκρασία περιβάλλοντος: -20 έως +70 °C.
• Μέγιστη σχετική υγρασία: 80%.
• Απαιτείται ουδέτερος: ναι.
• Απαιτείται γείωση PE: ναι.
• Αναφερόμενα πρότυπα: UNE-EN 60898, EN 50550 και IEC/EN 61643-11.

Ολοκληρωμένη προστασία για μονοφασικούς πίνακες 32 A

Το Procoel ST-2P32 συγκεντρώνει σε μια συσκευή μόλις 3 modules DIN έναν IGA καμπύλης C 32 A και προστασία από μόνιμες και παροδικές υπερτάσεις. Αυτή η ενσωμάτωση απλοποιεί τη διαμόρφωση του ηλεκτρικού πίνακα και επιτρέπει την προστασία της εγκατάστασης τόσο από παρατεταμένες αυξήσεις τάσης όσο και από σύντομες παροδικές αιχμές.

Η προστασία Κλάσης II, Imax 12,5 kA, In 6 kA, επίπεδο Up ≤1,5 kV και ικανότητα διακοπής 6 kA το καθιστούν μια λύση ιδιαίτερα κατάλληλη για οικιακές και επαγγελματικές μονοφασικές εγκαταστάσεις που απαιτούν ονομαστικό ρεύμα 32 A.

Σημαντικό: πρέπει να τηρείται η σύνδεση της φάσης στο L και του ουδετέρου στο N. Ο κατασκευαστής αναφέρει ρητά ότι η συσκευή δεν πρέπει να εγκαθίσταται σε γραμμές χωρίς ουδέτερο ούτε χωρίς γείωση PE. Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο επαγγελματία.
