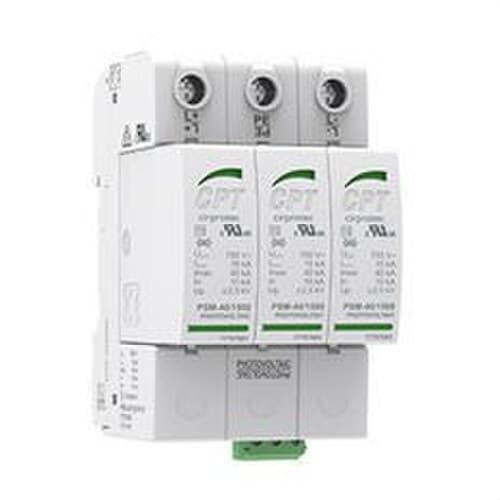

Προστατευτικό υπερτάσεων PSM3-40/600 PV 3 αποσπώμενα modules

Ο απαγωγέας μεταβατικών υπερτάσεων Cirprotec PSM3-40/600 PV, κωδικός 77707850, είναι συσκευή προστασίας από υπερτάσεις Τύπου 2, ειδικά σχεδιασμένη για φωτοβολταϊκές εγκαταστάσεις σε συνεχές ρεύμα. Διαθέτει διαμόρφωση YPV με σύνδεση L+, L- και PE, μέγιστη συνεχή τάση λειτουργίας Ucpv 660 V DC και υψηλή ικανότητα εκφόρτισης έως 40 kA, προσφέροντας προστασία για τον εξοπλισμό που συνδέεται στην πλευρά DC της ηλιακής εγκατάστασης.

Ο αποσπώμενος σχεδιασμός 3 μονάδων για ράγα DIN επιτρέπει την αντικατάσταση των φυσιγγίων προστασίας μεμονωμένα όταν φτάσουν στο τέλος της ωφέλιμης ζωής τους, χωρίς να χρειάζεται αλλαγή ολόκληρης της βάσης. Διαθέτει οπτικό δείκτη κατάστασης, δυναμική θερμική αποσύνδεση και αναστρέψιμο σασί για να διευκολύνει την είσοδο της καλωδίωσης από το επάνω ή το κάτω μέρος του πίνακα.

Προστατευτικό Τύπου 2 για φωτοβολταϊκές εγκαταστάσεις

Το Cirprotec PSM3-40/600 PV ταξινομείται ως απαγωγέας μεταβατικών υπερτάσεων PV Τύπου 2 σύμφωνα με EN και Κλάση II σύμφωνα με IEC. Έχει σχεδιαστεί ειδικά για φωτοβολταϊκά κυκλώματα σε συνεχές ρεύμα και συμμορφώνεται με το πρότυπο IEC/EN 61643-31.

Η λειτουργία του είναι να περιορίζει τις μεταβατικές αιχμές τάσης που μπορεί να εμφανιστούν στους αγωγούς συνεχούς ρεύματος λόγω έμμεσων κεραυνικών εκκενώσεων ή λόγω χειρισμών και ηλεκτρικών διαταραχών, μειώνοντας την τάση που φτάνει σε αντιστροφείς και σε άλλον συνδεδεμένο εξοπλισμό.

Ucpv 660 V DC

Παρότι η εμπορική ονομασία του μοντέλου είναι PSM3-40/600 PV, η μέγιστη συνεχή τάση λειτουργίας Ucpv που καθορίζει η Cirprotec σύμφωνα με το IEC είναι 660 V DC.

Η τιμή αυτή πρέπει να λαμβάνεται υπόψη κατά τη διαστασιολόγηση της προστασίας της φωτοβολταϊκής εγκατάστασης. Η μέγιστη τάση του ηλιακού γεννήτριας πρέπει να είναι συμβατή με την Ucpv του προστατευτικού σε όλες τις προβλεπόμενες συνθήκες λειτουργίας, συμπεριλαμβανομένης της τάσης ανοικτού κυκλώματος σε χαμηλή θερμοκρασία.

Imax 40 kA και In 20 kA

Το προστατευτικό προσφέρει μέγιστο ρεύμα εκφόρτισης Imax 40 kA με κυματομορφή 8/20 µs και ονομαστικό ρεύμα εκφόρτισης In 20 kA, επίσης με κυματομορφή 8/20 µs.

• Μέγιστο ρεύμα εκφόρτισης Imax: 40 kA, κυματομορφή 8/20 µs.
• Ονομαστικό ρεύμα εκφόρτισης In: 20 kA, κυματομορφή 8/20 µs.
• Τύπος προστασίας: PV Τύπου 2 / Κλάση II.

Αυτά τα χαρακτηριστικά επιτρέπουν στο PSM3-40/600 PV να αντέχει και να εκτρέπει διαδοχικούς μεταβατικούς παλμούς εντός των ορίων που ορίζονται από τη νομοθεσία και από την Cirprotec.

Επίπεδο προστασίας Up ≤2,6 kV

Το επίπεδο προστασίας τάσης Up που δηλώνει η Cirprotec είναι ≤2,6 kV στο ονομαστικό ρεύμα εκφόρτισης, τόσο μεταξύ L+ και L- όσο και μεταξύ γραμμής και γείωσης.

Η τιμή Up αντιπροσωπεύει την υπολειπόμενη τάση που υπάρχει κατά τη λειτουργία του προστατευτικού υπό τις συνθήκες δοκιμής. Ο σωστός συντονισμός της με την αντοχή τάσης των αντιστροφέων και των λοιπών συσκευών είναι θεμελιώδης για την επίτευξη αποτελεσματικής προστασίας.

Διαμόρφωση YPV 3 πόλων

Το PSM3-40/600 PV διαθέτει εσωτερική διαμόρφωση +, -, PE και χρησιμοποιεί τρία στοιχεία προστασίας. Οι προστατευόμενοι τρόποι είναι:

• L+ / PE.
• L- / PE.
• L+ / L-.

Αυτή η διαμόρφωση YPV έχει σχεδιαστεί ειδικά για την προστασία φωτοβολταϊκών γραμμών σε συνεχές ρεύμα.

Αντοχή σε βραχυκύκλωμα Iscpv 10 kA

Η Cirprotec καθορίζει αντοχή σε βραχυκύκλωμα Iscpv 10 kA. Για τη σειρά PSM YPV, ο κατασκευαστής αναφέρει ότι δεν απαιτείται πρόσθετη προασφάλεια στο φωτοβολταϊκό κύκλωμα εντός των καθορισμένων συνθηκών για τη συσκευή.

Ο τελικός συντονισμός πρέπει να πραγματοποιείται λαμβάνοντας υπόψη το διαθέσιμο ρεύμα βραχυκυκλώματος, τις προστασίες του string ή του γεννήτριας, τον αντιστροφέα και τις ιδιαίτερες συνθήκες της εγκατάστασης.

Δυναμική θερμική αποσύνδεση

Το προστατευτικό ενσωματώνει σύστημα δυναμικής θερμικής αποσύνδεσης βελτιστοποιημένο για συνεχείς τάσεις. Όταν το στοιχείο προστασίας φτάσει σε κατάσταση τέλους ζωής ή ανώμαλης λειτουργίας, το σύστημα το αποσυνδέει αφήνοντας το κύκλωμα προστασίας ανοικτό.

Αυτή η λειτουργία έχει σχεδιαστεί για να αυξάνει την ασφάλεια του προστατευτικού κατά τη διάρκεια ζωής του και να διευκολύνει την αναγνώριση της ανάγκης αντικατάστασης του φυσιγγίου.

Οπτικός δείκτης κατάστασης

Ο κωδικός 77707850 διαθέτει οπτική ένδειξη για γρήγορο έλεγχο της κατάστασης των φυσιγγίων:

• Πράσινο: το προστατευτικό λειτουργεί κανονικά.
• Όχι πράσινο: το φυσίγγιο έχει φτάσει στο τέλος της ωφέλιμης ζωής του και απαιτείται αντικατάσταση.

Αυτή η τυπική αναφορά δεν περιλαμβάνει επαφή απομακρυσμένης σηματοδότησης. Για αυτή τη λειτουργία, η Cirprotec διαθέτει την παραλλαγή PSM3-40/600 PV IR, κωδικός 77707851.

Αποσπώμενη μορφή με αντικαταστάσιμα φυσίγγια

Ο αποσπώμενος σχεδιασμός επιτρέπει την αφαίρεση και αντικατάσταση των φυσιγγίων προστασίας χωρίς αντικατάσταση ολόκληρης της βάσης που είναι εγκατεστημένη στη ράγα DIN. Αυτό το χαρακτηριστικό διευκολύνει τις εργασίες συντήρησης και μειώνει τον χρόνο επέμβασης σε φωτοβολταϊκούς πίνακες.

Τα φυσίγγια είναι μηχανικά κωδικοποιημένα για να αποφεύγεται η εγκατάσταση λανθασμένου ανταλλακτικού. Για την παραλλαγή 600 V, η Cirprotec αναγνωρίζει το φυσίγγιο γραμμής PSM-40/600 PV με κωδικό 77707656.

Αναστρέψιμο σασί

Η βάση του προστατευτικού διαθέτει αναστρέψιμο σασί που επιτρέπει την προσαρμογή της εισόδου της καλωδίωσης από το επάνω ή το κάτω μέρος. Αυτό το χαρακτηριστικό προσφέρει ευελιξία κατά την εγκατάσταση και διευκολύνει την οργάνωση της καλωδίωσης μέσα στον ηλεκτρικό πίνακα.

Χρόνος απόκρισης ≤25 ns

Ο χρόνος απόκρισης που καθορίζει η Cirprotec είναι ≤25 ns, επιτρέποντας στη συσκευή να αντιδρά σε εξαιρετικά γρήγορους παλμούς υπέρτασης, χαρακτηριστικούς των μεταβατικών διαταραχών.

3 μονάδες για ράγα DIN

Το PSM3-40/600 PV έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN και καταλαμβάνει 3 μονάδες. Οι κατά προσέγγιση διαστάσεις του είναι 54 mm πλάτος, 90 mm ύψος και 70 mm βάθος.

Η αρθρωτή μορφή διευκολύνει την εγκατάστασή του σε πίνακες προστασίας DC φωτοβολταϊκών συστημάτων μαζί με αποζεύκτες, ασφάλειες και άλλα στοιχεία προστασίας.

Ακροδέκτες έως 35 mm²

Οι ακροδέκτες του προστατευτικού δέχονται τις ακόλουθες διατομές σύνδεσης:

• Άκαμπτος αγωγός: 6-35 mm².
• Εύκαμπτος αγωγός: 6-25 mm².
• Ροπή σύσφιξης: 3 Nm.

Η πραγματική διατομή των αγωγών πρέπει να καθορίζεται σύμφωνα με τον σχεδιασμό της εγκατάστασης και τις οδηγίες τοποθέτησης του κατασκευαστή.

Προστασία IP20

Η συσκευή διαθέτει βαθμό προστασίας IP20 και προορίζεται για τοποθέτηση στο εσωτερικό ηλεκτρικών πινάκων ή κατάλληλων περιβλημάτων που παρέχουν τον απαιτούμενο βαθμό προστασίας για το σημείο εγκατάστασης.

Ευρύ εύρος θερμοκρασίας

Το PSM3-40/600 PV έχει προδιαγραφεί για λειτουργία σε εύρος θερμοκρασίας από -40 έως +85 °C και με σχετική υγρασία από 5 έως 95%.

Το μονωτικό υλικό που χρησιμοποιείται είναι PA66 CT1 και διαθέτει ταξινόμηση ευφλεκτότητας UL94 V-0.

Συμπαγές βάρος

Η έκδοση PSM3-40/600 PV έχει κατά προσέγγιση καθαρό βάρος 0,291 kg, διευκολύνοντας την τοποθέτησή της σε πίνακες διανομής και φωτοβολταϊκής προστασίας.

Εφαρμογές του Cirprotec PSM3-40/600 PV

• Φωτοβολταϊκές ηλιακές εγκαταστάσεις.
• Πίνακες προστασίας DC.
• Προστασία της πλευράς συνεχούς ρεύματος φωτοβολταϊκών αντιστροφέων.
• Εγκαταστάσεις αυτοκατανάλωσης.
• Εμπορικές και βιομηχανικές ηλιακές στέγες.
• Φωτοβολταϊκά πάρκα συμβατά με την τάση Ucpv του.
• Συστήματα όπου απαιτείται προστατευτικό PV Τύπου 2 40 kA.

Τεχνικά χαρακτηριστικά του Cirprotec 77707850

• Μάρκα: Cirprotec.
• Κωδικός: 77707850.
• Μοντέλο: PSM3-40/600 PV.
• Οικογένεια: PSM YPV.
• Εφαρμογή: φωτοβολταϊκές εγκαταστάσεις DC.
• Τύπος: απαγωγέας μεταβατικών υπερτάσεων.
• Ταξινόμηση IEC: Κλάση II.
• Ταξινόμηση EN: PV Τύπου 2.
• Διαμόρφωση δικτύου: YPV.
• Εσωτερική διαμόρφωση: +, -, PE.
• Τρόποι προστασίας: L+/PE, L-/PE και L+/L-.
• Μέγιστη συνεχή τάση λειτουργίας Ucpv: 660 V DC.
• Ονομαστικό ρεύμα εκφόρτισης In: 20 kA, κυματομορφή 8/20 µs.
• Μέγιστο ρεύμα εκφόρτισης Imax: 40 kA, κυματομορφή 8/20 µs.
• Επίπεδο προστασίας Up L+/L-: ≤2,6 kV.
• Επίπεδο προστασίας Up γραμμή/PE: ≤2,6 kV.
• Αντοχή σε βραχυκύκλωμα Iscpv: 10 kA.
• Χρόνος απόκρισης: ≤25 ns.
• Δυναμική θερμική αποσύνδεση: ναι.
• Τρόπος θερμικής αποσύνδεσης: ανοικτό κύκλωμα.
• Μορφή: αποσπώμενο.
• Αντικαταστάσιμα φυσίγγια: ναι.
• Δείκτης κατάστασης: οπτικός.
• Ένδειξη: πράσινο OK / όχι πράσινο αντικατάσταση.
• Απομακρυσμένη ένδειξη: όχι σε αυτή την αναφορά.
• Αναστρέψιμο σασί: ναι.
• Αριθμός μονάδων DIN: 3.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: περίπου 54 mm.
• Ύψος: περίπου 90 mm.
• Βάθος: περίπου 70 mm.
• Βαθμός προστασίας: IP20.
• Μονωτικό υλικό: PA66 CT1.
• Ευφλεκτότητα: UL94 V-0.
• Άκαμπτος αγωγός: 6-35 mm².
• Εύκαμπτος αγωγός: 6-25 mm².
• Ροπή σύσφιξης: 3 Nm.
• Θερμοκρασία λειτουργίας: -40 έως +85 °C.
• Σχετική υγρασία: 5-95%.
• Καθαρό βάρος: 0,291 kg.
• Φυσίγγιο αντικατάστασης για την έκδοση 600: PSM-40/600 PV, κωδικός 77707656.
• Πρότυπο: IEC/EN 61643-31.
• Πρόσθετη πιστοποίηση: UL 1449 5η έκδοση.

Προστασία Τύπου 2 υψηλής απόδοσης για φωτοβολταϊκά

Το Cirprotec PSM3-40/600 PV συνδυάζει Ucpv 660 V DC με μέγιστη ικανότητα εκφόρτισης 40 kA, In 20 kA και επίπεδο προστασίας Up ≤2,6 kV. Αυτές οι επιδόσεις είναι ειδικά προσανατολισμένες στην προστασία της πλευράς DC φωτοβολταϊκών εγκαταστάσεων από μεταβατικές υπερτάσεις.

Ο αποσπώμενος σχεδιασμός του, τα αντικαταστάσιμα και κωδικοποιημένα φυσίγγια, ο οπτικός δείκτης κατάστασης και το αναστρέψιμο σασί απλοποιούν τόσο την αρχική εγκατάσταση όσο και τις μεταγενέστερες εργασίες συντήρησης. Όλα αυτά ενσωματώνονται σε ένα συμπαγές format 3 μονάδων DIN.

Σημαντικό: ο κωδικός 77707850 διαθέτει οπτική ένδειξη, αλλά δεν περιλαμβάνει επαφή απομακρυσμένης σηματοδότησης. Η αντίστοιχη έκδοση με απομακρυσμένη ένδειξη είναι η 77707851. Η επιλογή της Ucpv πρέπει να γίνεται λαμβάνοντας υπόψη τη μέγιστη τάση ανοικτού κυκλώματος του φωτοβολταϊκού γεννήτριας στις δυσμενέστερες συνθήκες λειτουργίας.
