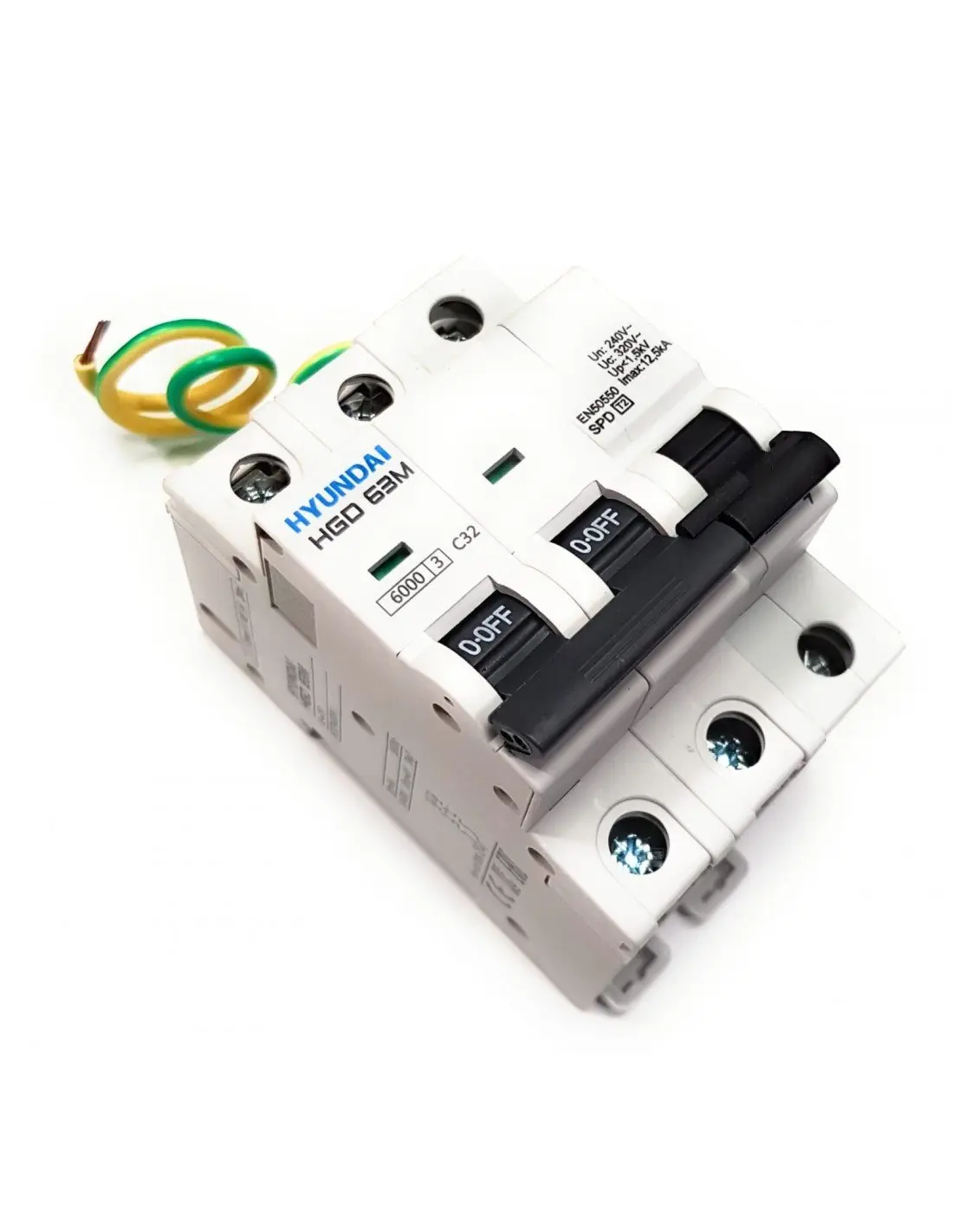

Προστατευτικό υπερτάσεων παροδικών και μόνιμων 2P 63A

Ο αντικεραυνικός προστατευτής Procoel ST-2P63 είναι μια συνδυασμένη συσκευή για μονοφασικές ηλεκτρικές εγκαταστάσεις που προστατεύει από μόνιμες και παροδικές υπερτάσεις και ενσωματώνει Γενικό Αυτόματο Διακόπτη (IGA) 63 A. Ο σχεδιασμός του ενσωματώνει σε ένα ενιαίο σύνολο την προστασία από παρατεταμένες αυξήσεις της τάσης δικτύου, την εκφόρτιση παροδικών υπερτάσεων και τη μαγνητοθερμική προστασία, απλοποιώντας την εγκατάσταση στον ηλεκτρικό πίνακα.

Η αναφορά ST-2P63 λειτουργεί στα 240 V AC, διαθέτει IGA καμπύλης C με ικανότητα διακοπής 6 kA και προστασία από παροδικές υπερτάσεις Κλάσης II. Το επίπεδο προστασίας Up είναι ≤1,5 kV, με μέγιστο ρεύμα εκφόρτισης Imax 12,5 kA σε κυματομορφή 8/20 µs και ονομαστικό ρεύμα εκφόρτισης In 6 kA. Εγκαθίσταται σε ράγα DIN 35 mm και καταλαμβάνει 3 modules.

Συνδυασμένη προστασία από μόνιμες και παροδικές υπερτάσεις

Το Procoel ST-2P63 συνδυάζει δύο συστήματα προστασίας από ανωμαλίες τάσης που μπορούν να επηρεάσουν τις συσκευές που είναι συνδεδεμένες σε μια ηλεκτρική εγκατάσταση.

• Μόνιμες υπερτάσεις: ελέγχει συνεχώς την τάση δικτύου και προκαλεί το άνοιγμα του IGA όταν ανιχνεύσει παρατεταμένη αύξηση πάνω από το καθορισμένο όριο.
• Παροδικές υπερτάσεις: περιορίζει αιχμές τάσης πολύ μικρής διάρκειας που μπορεί να προκύψουν από ατμοσφαιρικά φαινόμενα ή χειρισμούς και μεταγωγές στο ηλεκτρικό δίκτυο.

Αυτός ο συνδυασμός επιτρέπει την προστασία σε μία μόνο συσκευή των ηλεκτρικών και ηλεκτρονικών φορτίων που βρίσκονται κατάντη από διαφορετικούς τύπους υπέρτασης.

Ενσωματωμένος IGA 63 A

Η αναφορά ST-2P63 ενσωματώνει Γενικό Αυτόματο Διακόπτη 63 A, αποφεύγοντας την ανάγκη εξωτερικής σύνδεσης της μονάδας υπερτάσεων με ξεχωριστό IGA.

Ο ενσωματωμένος μαγνητοθερμικός διακόπτης διαθέτει καμπύλη απόζευξης C και ικανότητα διακοπής 6 kA. Έτσι, εκτός από τη λειτουργία του όταν η μονάδα ανιχνεύσει μόνιμη υπέρταση, ο IGA παρέχει την αντίστοιχη μαγνητοθερμική προστασία από υπερφορτίσεις και βραχυκυκλώματα εντός των ονομαστικών χαρακτηριστικών του.

Προστασία από παροδικές υπερτάσεις Κλάσης II

Για τις παροδικές υπερτάσεις, το ST-2P63 ενσωματώνει προστατευτικό Κλάσης II, κατάλληλο για πίνακες διανομής σε εγκαταστάσεις χαμηλής τάσης.

Οι βασικές παράμετροι προστασίας από παροδικές υπερτάσεις είναι:

• Μέγιστο ρεύμα εκφόρτισης Imax: 12,5 kA με κυματομορφή 8/20 µs.
• Ονομαστικό ρεύμα εκφόρτισης In: 6 kA.
• Επίπεδο προστασίας Up: ≤1,5 kV.
• Κλάση: II.

Σε περίπτωση παροδικής υπέρτασης, η μονάδα εκτρέπει και περιορίζει τη διαταραχή ώστε να μειώσει την τάση που φτάνει στις ηλεκτρικές συσκευές που είναι εγκατεστημένες κατάντη.

Προστασία από μόνιμες υπερτάσεις

Η συσκευή μετρά συνεχώς την τάση της εγκατάστασης. Όταν ανιχνεύσει αύξηση πάνω από το προβλεπόμενο όριο, ενεργεί στον ενσωματωμένο IGA και αποσυνδέει την τροφοδοσία της εγκατάστασης.

Το τεχνικό δελτίο που συνδέεται επί του παρόντος από τον κατασκευαστή ορίζει τάση απόζευξης μεγαλύτερη από 265 V AC ±2%. Ο χρόνος απόκρισης εξαρτάται από το μέγεθος της υπέρτασης σύμφωνα με τις απαιτήσεις του προτύπου UNE-EN 50550.

Μόλις αποκατασταθούν οι κανονικές τιμές τάσης, η συσκευή πρέπει να επαναοπλιστεί χειροκίνητα για να τροφοδοτηθεί ξανά η εγκατάσταση.

Οπτικός δείκτης κατάστασης του προστατευτικού

Το ST-2P63 διαθέτει παράθυρο σήμανσης που επιτρέπει τον έλεγχο της κατάστασης της μονάδας προστασίας από υπερτάσεις.

• Αργό πράσινο αναβόσβημα: η συσκευή είναι σωστά συνδεδεμένη και λειτουργική.
• Γρήγορο πράσινο αναβόσβημα: υποδεικνύει σφάλμα σύνδεσης μεταξύ φάσης και ουδετέρου.
• Συνεχές πράσινο μετά από παροδική υπέρταση: το προστατευτικό παραμένει λειτουργικό.
• Κόκκινη ένδειξη: η μονάδα προστασίας από παροδικές υπερτάσεις έχει καταστεί μη λειτουργική και πρέπει να αντικατασταθεί.

Αυτή η σήμανση διευκολύνει τον οπτικό έλεγχο της κατάστασης της συσκευής κατά τις εργασίες συντήρησης του ηλεκτρικού πίνακα.

Για μονοφασικές εγκαταστάσεις με φάση και ουδέτερο

Το Procoel ST-2P63 έχει σχεδιαστεί ειδικά για μονοφασικές εγκαταστάσεις. Η φάση πρέπει να συνδεθεί στον ακροδέκτη με σήμανση L και ο ουδέτερος στον ακροδέκτη N, τηρώντας αυστηρά το διάγραμμα που υποδεικνύει ο κατασκευαστής.

Ο κατασκευαστής ορίζει ρητά ότι η συσκευή δεν πρέπει να εγκαθίσταται σε γραμμές χωρίς ουδέτερο ούτε σε εγκαταστάσεις που δεν διαθέτουν γείωση προστασίας PE.

Η γείωση είναι απαραίτητη

Για να λειτουργήσει σωστά η προστασία από παροδικές υπερτάσεις, η εγκατάσταση πρέπει να διαθέτει κατάλληλο σύστημα γείωσης.

Μια σωστά εκτελεσμένη σύνδεση PE επιτρέπει τη διοχέτευση προς τη γη της ενέργειας που εκτρέπεται από το προστατευτικό κατά τη διάρκεια μιας παροδικής υπέρτασης. Η εγκατάσταση πρέπει να πραγματοποιείται τηρώντας τις διατομές, τα μήκη αγωγών και τις συνθήκες που ορίζονται από την ισχύουσα ηλεκτρολογική νομοθεσία.

Συμπαγής μορφή 3 modules DIN

Το ST-2P63 έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN 35 mm και καταλαμβάνει 3 modules των 18 mm. Οι κατά προσέγγιση διαστάσεις του είναι 54 x 90 x 71 mm, διευκολύνοντας την ενσωμάτωση του συνδυασμένου προστατευτικού σε οικιακούς, εμπορικούς και τριτογενείς ηλεκτρικούς πίνακες.

Ενσωματώνοντας τον IGA και τις προστασίες από υπερτάσεις σε ένα ενιαίο σύνολο, επιτρέπει τη μείωση του αριθμού των ανεξάρτητων συσκευών που απαιτούνται στον πίνακα.

Ακροδέκτες για αγωγούς έως 25 mm²

Οι ακροδέκτες της συσκευής δέχονται μέγιστη διατομή αγωγού 25 mm² σύμφωνα με το τεχνικό δελτίο του κατασκευαστή. Η πραγματική διατομή που θα χρησιμοποιηθεί πρέπει να διαστασιολογείται ανάλογα με την προβλεπόμενη ένταση, το σύστημα εγκατάστασης και τις ισχύουσες κανονιστικές απαιτήσεις.

Βαθμός προστασίας IP20

Η συσκευή διαθέτει βαθμό προστασίας IP20 και έχει σχεδιαστεί για εγκατάσταση στο εσωτερικό ηλεκτρικού πίνακα ή περιβλήματος που παρέχει την απαραίτητη προστασία από επαφή, υγρασία και περιβαλλοντικές συνθήκες.

Ο κατασκευαστής ορίζει συνθήκες λειτουργίας περίπου από -20 έως +70 °C και έως 80% σχετική υγρασία.

Εφαρμογές του προστατευτικού Procoel ST-2P63

Το συνδυασμένο προστατευτικό ST-2P63 προορίζεται για μονοφασικούς ηλεκτρικούς πίνακες όπου επιθυμείται ενσωμάτωση μαγνητοθερμικής προστασίας και προστασίας από μόνιμες και παροδικές υπερτάσεις.

• Ηλεκτρικοί πίνακες κατοικιών.
• Πολυκατοικίες.
• Εμπορικά καταστήματα.
• Γραφεία.
• Τριτογενείς εγκαταστάσεις.
• Μικρά εργαστήρια.
• Εγκαταστάσεις με οικιακές συσκευές και ευαίσθητα ηλεκτρονικά.
• Μονοφασικοί πίνακες που απαιτούν IGA 63 A.

Τεχνικά χαρακτηριστικά του Procoel ST-2P63

• Μάρκα: Procoel / Hyundai Electric.
• Αναφορά: ST-2P63.
• Σειρά: HYPRO-ST.
• Τύπος: συνδυασμένο προστατευτικό μόνιμων και παροδικών υπερτάσεων με IGA.
• Εφαρμογή: μονοφασική εγκατάσταση.
• Αριθμός πόλων: 2.
• Ονομαστικό ρεύμα: 63 A.
• Ενσωματωμένος IGA: ναι.
• Καμπύλη του IGA: C.
• Ικανότητα διακοπής του IGA: 6 kA.
• Ονομαστική τάση λειτουργίας: 240 V AC.
• Συχνότητα: 50-60 Hz.
• Προστασία μόνιμης υπέρτασης: ναι.
• Τάση απόζευξης μόνιμης υπέρτασης: >265 V AC ±2% σύμφωνα με το τρέχον τεχνικό δελτίο.
• Επαναοπλισμός μετά από μόνιμη υπέρταση: χειροκίνητος.
• Προστασία παροδικής υπέρτασης: ναι.
• Κλάση προστασίας παροδικής υπέρτασης: Κλάση II.
• Ονομαστικό ρεύμα εκφόρτισης In: 6 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax: 12,5 kA, κυματομορφή 8/20 µs.
• Επίπεδο προστασίας Up: ≤1,5 kV.
• Ένδειξη κατάστασης: ναι.
• Μέγιστη διατομή στους ακροδέκτες: 25 mm².
• Τοποθέτηση: ράγα DIN 35 mm.
• Αριθμός modules DIN: 3.
• Κατά προσέγγιση διαστάσεις: 54 x 90 x 71 mm.
• Βαθμός προστασίας: IP20.
• Θερμοκρασία περιβάλλοντος: -20 έως +70 °C.
• Μέγιστη αναφερόμενη σχετική υγρασία: 80%.
• Αναφερόμενα πρότυπα: UNE-EN 60898, EN 50550 και IEC/EN 61643-11.
• Απαιτείται ουδέτερος: ναι.
• Απαιτείται γείωση PE: ναι.

Ολοκληρωμένη προστασία για μονοφασικούς πίνακες 63 A

Το Procoel ST-2P63 συνδυάζει σε μόλις 3 modules DIN έναν IGA 63 A και δύο επίπεδα προστασίας από ανωμαλίες τάσης. Η προστασία μόνιμης υπέρτασης αποσυνδέει την εγκατάσταση σε περίπτωση παρατεταμένης αύξησης της τάσης, ενώ ο περιοριστής Κλάσης II δρα απέναντι σε παροδικές υπερτάσεις μικρής διάρκειας.

Το επίπεδο προστασίας Up ≤1,5 kV, το μέγιστο ρεύμα εκφόρτισης 12,5 kA και ο ενσωματωμένος IGA καμπύλης C επιτρέπουν μια συμπαγή λύση για την προστασία μονοφασικών πινάκων κατοικιών, καταστημάτων και άλλων εγκαταστάσεων χαμηλής τάσης.

Σημαντικό: ο κατασκευαστής απαιτεί την τήρηση της σύνδεσης φάσης L και ουδετέρου N και ορίζει ότι το ST-2P63 δεν πρέπει να εγκαθίσταται σε γραμμές χωρίς ουδέτερο ούτε χωρίς γείωση PE. Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο επαγγελματία.
