Προστατευτικό Υπερτάσεων Μόνιμου Ρεύματος IGA 1P+N 25A

Ο προστατευτής Cirprotec V-CHECK 2MP-D-25 + CS21, κωδικός 77706395C, είναι ένα σύνολο προστασίας για μονοφασικές ηλεκτρικές εγκαταστάσεις που συνδυάζει προστασία από μόνιμες υπερτάσεις, έναν Γενικό Αυτόματο Διακόπτη (IGA) 25 A και προστασία από παροδικές υπερτάσεις Τύπου 2. Η διαμόρφωση 1P+N είναι ιδιαίτερα κατάλληλη για ηλεκτρικούς πίνακες κατοικιών, επαγγελματικών χώρων και άλλων μονοφασικών εγκαταστάσεων 230 V.

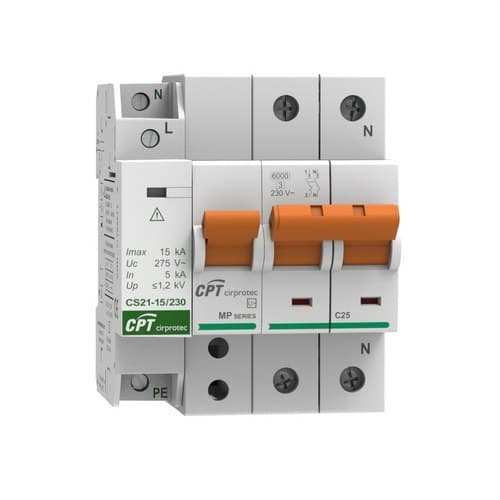

Το σύνολο αποτελείται από τον προστατευτή μόνιμων υπερτάσεων V-CHECK 2MP-D-25, με ενσωματωμένο IGA καμπύλης C 25 A, και τον παροδικό προστατευτή CS21-15/230. Έτσι, μία και μόνο λύση επιτρέπει την αντιμετώπιση τόσο των παρατεταμένων αυξήσεων τάσης όσο και των πολύ σύντομων παροδικών αιχμών που σχετίζονται με ηλεκτρικούς χειρισμούς ή έμμεσες επιδράσεις κεραυνικών εκκενώσεων.

Συνδυασμένη προστασία από μόνιμες και παροδικές υπερτάσεις

Ο κωδικός 77706395C συγκεντρώνει δύο συμπληρωματικούς τύπους προστασίας:

• Μόνιμες υπερτάσεις: το V-CHECK παρακολουθεί την τάση τροφοδοσίας και ενεργεί στον ενσωματωμένο IGA όταν παρουσιαστεί μόνιμη ανωμαλία σύμφωνα με την καμπύλη λειτουργίας του.
• Παροδικές υπερτάσεις: το CS21 περιορίζει τις σύντομες αιχμές τάσης και διοχετεύει την ενέργεια της διαταραχής προς τη γείωση.
• Υπερφορτώσεις και βραχυκυκλώματα: ο IGA 25 A παρέχει την αντίστοιχη μαγνητοθερμική προστασία του κυκλώματος.

Ο συνδυασμός αυτός βοηθά στην προστασία τόσο της καλωδίωσης της εγκατάστασης όσο και των ηλεκτρικών και ηλεκτρονικών συσκευών που είναι συνδεδεμένες κατάντη.

Ενσωματωμένος IGA 25 A καμπύλης C

Το V-CHECK 2MP-D-25 ενσωματώνει αυτόματο μαγνητοθερμικό διακόπτη 25 A με καμπύλη C. Η συσκευή είναι προ-καλωδιωμένη από το εργοστάσιο για να απλοποιεί τη συναρμολόγηση και να μειώνει τις πρόσθετες συνδέσεις μέσα στον πίνακα.

Η καμπύλη C είναι συνηθισμένη σε κυκλώματα διανομής με φορτία που μπορούν να προκαλέσουν μέτρια ρεύματα εκκίνησης. Η ικανότητα διακοπής που αντιστοιχεί σε αυτή τη σειρά είναι 6 kA σύμφωνα με το UNE-EN 60898.

Προστασία από μόνιμες υπερτάσεις POP

Η μονάδα V-CHECK έχει σχεδιαστεί για να ανιχνεύει ανώμαλες και παρατεταμένες αυξήσεις της τάσης του δικτύου. Αυτός ο τύπος υπέρτασης μπορεί να προκληθεί, μεταξύ άλλων αιτιών, από προβλήματα που σχετίζονται με τον ουδέτερο αγωγό και μπορεί να υποβάλει τους ηλεκτρικούς δέκτες σε τάση υψηλότερη από την προβλεπόμενη για παρατεταμένο χρονικό διάστημα.

Όταν ανιχνευθεί κατάσταση μόνιμης υπέρτασης σύμφωνα με την καθορισμένη καμπύλη της συσκευής, το σύστημα προκαλεί το άνοιγμα του ενσωματωμένου αυτόματου διακόπτη και αποσυνδέει την προστατευόμενη εγκατάσταση.

Προστασία POP σύμφωνα με το UNE-EN 50550

Η Cirprotec χαρακτηρίζει τη σειρά V-CHECK MP-D ως οικιακή προστασία από μόνιμες υπερτάσεις POP σύμφωνα με το UNE-EN 50550 και με ενσωματωμένο αυτόματο διακόπτη.

Η λύση προορίζεται ιδιαίτερα για πίνακες προστασίας σε εγκαταστάσεις χαμηλής τάσης όπου επιδιώκεται η ενσωμάτωση της παρακολούθησης μόνιμης υπέρτασης και της μαγνητοθερμικής προστασίας.

Παροδική προστασία Τύπου 2 15 kA

Το σύνολο 77706395C προσθέτει έναν προστατευτή Cirprotec CS21-15/230, ταξινομημένο ως Τύπου 2 σύμφωνα με το EN 61643-11 και Κλάσης II σύμφωνα με το IEC 61643-11.

Το CS21 παρουσιάζει μέγιστο ρεύμα εκφόρτισης Imax 15 kA με κυματομορφή 8/20 µs και έχει σχεδιαστεί για να περιορίζει παροδικές υπερτάσεις σε ηλεκτρικούς πίνακες χαμηλής τάσης.

• Ταξινόμηση: Τύπου 2 / Κλάση II.
• Imax L-N: 15 kA, κυματομορφή 8/20 µs.
• Imax N-PE: 15 kA, κυματομορφή 8/20 µs.
• Ονομαστικό ρεύμα εκφόρτισης In: 5 kA.

Διαμόρφωση 1+1 του παροδικού προστατευτή

Το CS21 χρησιμοποιεί εσωτερική διαμόρφωση 1+1 με 2 πόλους, ειδικά σχεδιασμένη για μονοφασικές εγκαταστάσεις με φάση, ουδέτερο και αγωγό προστασίας.

Οι τρόποι προστασίας είναι L-N και N-PE, παρέχοντας συντονισμένη προστασία μεταξύ φάσης και ουδετέρου και μεταξύ ουδετέρου και γείωσης.

Συμβατό με δίκτυα TT και TNS

Η Cirprotec καθορίζει το CS21-15/230 για διαμορφώσεις δικτύου TT και TNS. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με το διάγραμμα σύνδεσης που υποδεικνύει ο κατασκευαστής, δίνοντας ιδιαίτερη προσοχή στον ουδέτερο αγωγό και στη σύνδεση προστασίας PE.

Ονομαστική τάση 230 V AC

Ο προστατευτής CS21 λειτουργεί με ονομαστική τάση 230 V AC στα 50-60 Hz. Η μέγιστη συνεχής τάση λειτουργίας του είναι 275 V μεταξύ φάσης και ουδετέρου.

Αυτά τα χαρακτηριστικά τον καθιστούν κατάλληλο για συμβατικούς μονοφασικούς πίνακες χαμηλής τάσης συμβατούς με την αναφερόμενη διαμόρφωση.

Επίπεδο προστασίας του CS21

Για τη μονάδα παροδικής προστασίας, η Cirprotec καθορίζει επίπεδο προστασίας Up ≤1,2 kV μεταξύ φάσης και ουδετέρου και ≤1,5 kV μεταξύ ουδετέρου και γείωσης.

Το επίπεδο Up αντιπροσωπεύει την υπολειπόμενη τάση που εμφανίζεται κατά τη λειτουργία του προστατευτή υπό τις καθορισμένες συνθήκες δοκιμής και αποτελεί σημαντική παράμετρο για τον συντονισμό της προστασίας με τον εξοπλισμό που είναι εγκατεστημένος κατάντη.

Ικανότητα βραχυκυκλώματος του CS21 10 kA

Ο παροδικός προστατευτής CS21 παρουσιάζει ικανότητα βραχυκυκλώματος Isccr 10 kA και η Cirprotec καθορίζει μέγιστη προασφάλεια 63 A τύπου gG για αυτή τη μονάδα.

Ο τελικός συντονισμός με τις προστασίες υπερέντασης πρέπει να πραγματοποιείται σύμφωνα με το διάγραμμα και τα πραγματικά χαρακτηριστικά της εγκατάστασης.

Δυναμική θερμική αποσύνδεση

Το CS21 ενσωματώνει σύστημα δυναμικής θερμικής αποσύνδεσης που επιτρέπει την εσωτερική απομόνωση του στοιχείου προστασίας όταν φτάσει σε κατάσταση τέλους ζωής ή ανώμαλης λειτουργίας.

Αυτή η λειτουργία συμβάλλει στη διατήρηση της ασφαλούς συμπεριφοράς της συσκευής κατά τη διάρκεια ζωής της.

Οπτική ένδειξη LED

Η μονάδα παροδικών υπερτάσεων διαθέτει οπτική ένδειξη μέσω LED, διευκολύνοντας τον έλεγχο της κατάστασής της κατά τις εργασίες επιθεώρησης και συντήρησης.

Η τυπική αναφορά CS21-15/230 που χρησιμοποιείται σε αυτό το σύνολο δεν περιλαμβάνει επαφή απομακρυσμένης σηματοδότησης.

Συμπαγής μορφή 4 αρθρωτών DIN

Το μονοφασικό V-CHECK καταλαμβάνει 3 αρθρωτά DIN και το συμπαγές CS21 μόνο 1 επιπλέον αρθρωτό. Το σύνολο απαιτεί, επομένως, περίπου 4 αρθρωτά χώρου στον ηλεκτρικό πίνακα.

Και τα δύο εξαρτήματα είναι έτοιμα για τοποθέτηση σε ράγα DIN, διευκολύνοντας την ενσωμάτωσή τους μαζί με τις υπόλοιπες αρθρωτές προστασίες της εγκατάστασης.

CS21 μόνο 1 αρθρωτό

Ένα από τα χαρακτηριστικά που ξεχωρίζουν στο CS21 είναι η εξαιρετικά συμπαγής μονομπλόκ μορφή του. Ενσωματώνει τους 2 πόλους προστασίας σε μόνο 1 αρθρωτό DIN, επιτρέποντας την προσθήκη προστασίας Τύπου 2 χωρίς να καταλαμβάνει τον συνήθη χώρο ενός συμβατικού διπολικού απαγωγού.

Ακροδέκτες του παροδικού προστατευτή

Το CS21 δέχεται:

• Άκαμπτους αγωγούς: από 6 έως 35 mm².
• Εύκαμπτους αγωγούς: από 6 έως 25 mm².

Η χρησιμοποιούμενη διατομή πρέπει να καθορίζεται ανάλογα με τα χαρακτηριστικά της εγκατάστασης και τις οδηγίες της Cirprotec.

Ευρύ περιβαλλοντικό εύρος του CS21

Η μονάδα παροδικής προστασίας είναι σχεδιασμένη να λειτουργεί μεταξύ -40 και +85 °C και με σχετική υγρασία από 5 έως 95%.

Το περίβλημά της είναι κατασκευασμένο από πολυανθρακικό, διαθέτει ταξινόμηση ευφλεκτότητας UL94 V-0 και χρησιμοποιεί γκρι φινίρισμα RAL 7035.

Εφαρμογές του Cirprotec 77706395C

• Μονοφασικοί ηλεκτρικοί πίνακες κατοικιών.
• Διαμερίσματα και εξοχικές κατοικίες.
• Εμπορικοί χώροι.
• Γραφεία και μικρές επιχειρήσεις.
• Κοινόχρηστες πολυκατοικίες.
• Ανακαινίσεις ηλεκτρικών πινάκων.
• Μονοφασικές εγκαταστάσεις με IGA 25 A.
• Προστασία οικιακών συσκευών και ηλεκτρονικού εξοπλισμού από ανωμαλίες τάσης.

Τεχνικά χαρακτηριστικά του Cirprotec 77706395C

• Μάρκα: Cirprotec.
• Κωδικός: 77706395C.
• Σύνολο: V-CHECK 2MP-D-25 + CS21-15/230.
• Τύπος: συνδυασμένη προστασία από μόνιμες και παροδικές υπερτάσεις με IGA.
• Εφαρμογή: μονοφασικές εγκαταστάσεις.
• Διαμόρφωση: 1P+N / 1F+N.
• Ονομαστική τάση: 230 V AC.
• Ενσωματωμένος IGA: ναι.
• Ονομαστικό ρεύμα του IGA: 25 A.
• Καμπύλη του IGA: C.
• Ικανότητα διακοπής: 6 kA σύμφωνα με UNE-EN 60898.
• Προστασία από μόνιμες υπερτάσεις: ναι.
• Προστασία POP: σύμφωνα με UNE-EN 50550.
• Προ-καλωδιωμένο V-CHECK: ναι.
• Προστασία από παροδικές υπερτάσεις: ναι.
• Μοντέλο του SPD: CS21-15/230.
• Εσωτερική διαμόρφωση του CS21: 1+1.
• Αριθμός πόλων του CS21: 2.
• Ταξινόμηση EN του CS21: Τύπου 2.
• Ταξινόμηση IEC του CS21: Κλάση II.
• Διαμορφώσεις δικτύου: TT και TNS.
• Τρόποι προστασίας: L-N / N-PE.
• Imax: 15 kA, κυματομορφή 8/20 µs.
• In: 5 kA, κυματομορφή 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Ικανότητα βραχυκυκλώματος Isccr του CS21: 10 kA.
• Μέγιστη προασφάλεια του CS21: 63 A gG.
• Δυναμική θερμική αποσύνδεση: ναι.
• Οπτική ένδειξη του CS21: LED.
• Απομακρυσμένη ένδειξη: όχι.
• Αρθρωτά του V-CHECK: 3.
• Αρθρωτά του CS21: 1.
• Συνολική κατά προσέγγιση κατάληψη: 4 αρθρωτά DIN.
• Τοποθέτηση: ράγα DIN.
• Άκαμπτος αγωγός που γίνεται δεκτός από το CS21: 6-35 mm².
• Εύκαμπτος αγωγός που γίνεται δεκτός από το CS21: 6-25 mm².
• Θερμοκρασία λειτουργίας του CS21: -40 έως +85 °C.
• Σχετική υγρασία του CS21: 5-95%.
• Μονωτικό υλικό του CS21: πολυανθρακικό.
• Ευφλεκτότητα του CS21: UL94 V-0.
• Κύρια πρότυπα: UNE-EN 50550 και IEC/EN 61643-11.
• EAN του συνόλου: 8435297857129.

Ολοκληρωμένη προστασία για μονοφασικούς πίνακες 25 A

Το Cirprotec 77706395C συνδυάζει σε ένα ενιαίο σύνολο έναν IGA καμπύλης C 25 A, προστασία από μόνιμες υπερτάσεις και έναν απαγωγό Τύπου 2 με Imax 15 kA. Με αυτόν τον τρόπο, επιτρέπει την κάλυψη διαφορετικών ηλεκτρικών κινδύνων με μια αρθρωτή λύση ιδιαίτερα κατάλληλη για μονοφασικούς πίνακες.

Το προ-καλωδιωμένο V-CHECK απλοποιεί τη συναρμολόγηση της προστασίας μόνιμης υπέρτασης, ενώ το συμπαγές CS21 προσθέτει παροδική προστασία καταλαμβάνοντας μόνο ένα αρθρωτό DIN. Το αποτέλεσμα είναι μια λύση περίπου 4 αρθρωτών για κατοικίες, επαγγελματικούς χώρους και άλλες συμβατές εγκαταστάσεις.

Σημαντικό: παρότι ο παρεχόμενος τίτλος αναφέρει μόνο την προστασία από μόνιμες υπερτάσεις και τον IGA 25 A, ο πλήρης κωδικός 77706395C διατίθεται ως σύνολο με τον παροδικό προστατευτή CS21 15 kA. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με το διάγραμμα της Cirprotec και από εξειδικευμένο προσωπικό.
