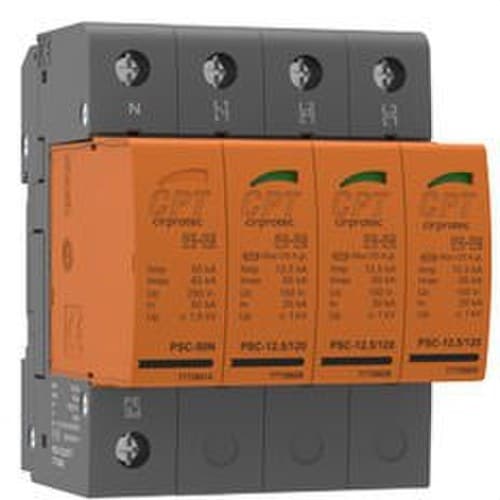

Προστατευτικό υπερτάσεων μεταβατικών PSC4-12,5/400TT 3P+N 12,5kA 4 αποσπώμενες μονάδες

Ο Cirprotec PSC4-12,5/400 TT, κωδικός 77738405, είναι ένα προστατευτικό υπερτάσεων παροδικού τύπου Τύπου 1+2, σχεδιασμένο για τριφασικές ηλεκτρικές εγκαταστάσεις 3P+N 230/400 V. Η διαμόρφωσή του 3+1 επιτρέπει την προστασία των φάσεων ως προς τον ουδέτερο και του ουδετέρου ως προς τη γείωση, προσφέροντας προστασία έναντι υπερτάσεων που προκαλούνται από ατμοσφαιρικές εκκενώσεις και χειρισμούς στο ηλεκτρικό δίκτυο.

Αυτό το προστατευτικό της σειράς PSC 12,5 της Cirprotec συνδυάζει τις λειτουργίες μιας συσκευής Τύπου 1 και Τύπου 2 σε ένα ενιαίο προϊόν. Δέχεται κρουστικό ρεύμα κεραυνού Iimp 12,5 kA ανά πόλο L-N με κυματομορφή 10/350 µs και 50 kA μεταξύ N-PE, μαζί με ονομαστικό ρεύμα εκφόρτισης In 20 kA μεταξύ L-N. Η αποσπώμενη μορφή του διευκολύνει τη συντήρηση και την αντικατάσταση των φυσιγγίων χωρίς να απαιτείται αντικατάσταση της εγκατεστημένης βάσης.

Κύρια χαρακτηριστικά του Cirprotec PSC4-12,5/400 TT

• Προστατευτικό υπερτάσεων παροδικού τύπου Τύπου 1+2 σύμφωνα με EN 61643-11.
• Κατάταξη Κλάση I+II σύμφωνα με IEC 61643-11.
• Κωδικός κατασκευαστή: 77738405.
• Μοντέλο: PSC4-12,5/400 TT.
• Εσωτερική διαμόρφωση: 3+1.
• 4 πόλοι για τριφασικές εγκαταστάσεις 3P+N.
• Ονομαστική τάση: 230/400 V AC, 50-60 Hz.
• Μέγιστη συνεχής τάση λειτουργίας Uc L-N: 275 V AC.
• Μέγιστη συνεχής τάση λειτουργίας Uc N-PE: 255 V AC.
• Κρουστικό ρεύμα Iimp L-N, κυματομορφή 10/350 µs: 12,5 kA.
• Κρουστικό ρεύμα Iimp N-PE, κυματομορφή 10/350 µs: 50 kA.
• Ονομαστικό ρεύμα εκφόρτισης In L-N, κυματομορφή 8/20 µs: 20 kA.
• Ονομαστικό ρεύμα εκφόρτισης In N-PE, κυματομορφή 8/20 µs: 50 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax: 65 kA.
• Επίπεδο προστασίας Up L-N: ≤1,3 kV.
• Επίπεδο προστασίας Up N-PE: ≤1,5 kV.
• Αποσπώμενη μορφή με αντικαταστάσιμα φυσίγγια.
• Τοποθέτηση σε ράγα DIN.
• Πλάτος: 4 αρθρωτές θέσεις DIN.
• Συμβατό με διαμορφώσεις δικτύου TT και TNS.
• Τρόποι προστασίας L-N / N-PE.
• Οπτική ένδειξη κατάστασης.
• Βαθμός προστασίας IP20.

Προστασία Τύπου 1+2 από παροδικές υπερτάσεις

Το PSC4-12,5/400 TT έχει σχεδιαστεί για να περιορίζει παροδικές υπερτάσεις υψηλής ενέργειας που μπορούν να διαδοθούν μέσω μιας ηλεκτρικής εγκατάστασης. Ενσωματώνοντας προστασία Τύπου 1+2, μπορεί να αντιμετωπίσει τόσο ρεύματα που σχετίζονται με κρουστικά φαινόμενα κεραυνού όσο και υπερτάσεις που προκαλούνται ή επάγονται από χειρισμούς μεταγωγής στο δίκτυο.

Η ικανότητά του έναντι κρουστικού ρεύματος φτάνει τα 12,5 kA μεταξύ φάσης και ουδετέρου με κυματομορφή 10/350 µs, ενώ μεταξύ ουδετέρου και γείωσης φτάνει τα 50 kA. Για κρουσμούς με κυματομορφή 8/20 µs προσφέρει ονομαστικό ρεύμα εκφόρτισης 20 kA μεταξύ φάσης και ουδετέρου και μέγιστο ρεύμα εκφόρτισης 65 kA.

Διαμόρφωση 3+1 για τριφασικές εγκαταστάσεις

Το προστατευτικό διαθέτει εσωτερική διαμόρφωση 3+1, με τρία στοιχεία προστασίας μεταξύ των φάσεων και του ουδετέρου και ένα επιπλέον στοιχείο μεταξύ ουδετέρου και γείωσης. Αυτή η αρχιτεκτονική είναι ιδιαίτερα κατάλληλη για τριφασικές εγκαταστάσεις με ουδέτερο και επιτρέπει τη χρήση του σε διαμορφώσεις δικτύου TT και TNS.

Η ονομαστική τάση λειτουργίας του μοντέλου 77738405 είναι 230 V μεταξύ φάσης και ουδετέρου και 400 V μεταξύ φάσεων, με συχνότητα δικτύου 50-60 Hz.

Επίπεδο προστασίας και ικανότητα εκφόρτισης

Παράμετρος Τιμή Κατάταξη EN Τύπος 1+2 Κατάταξη IEC Κλάση I+II Ονομαστική τάση Un 230/400 V AC Συχνότητα 50-60 Hz Μέγιστη συνεχής τάση Uc L-N 275 V AC Μέγιστη συνεχής τάση Uc N-PE 255 V AC Κρουστικό ρεύμα Iimp L-N (10/350 µs) 12,5 kA Κρουστικό ρεύμα Iimp N-PE (10/350 µs) 50 kA Ονομαστικό ρεύμα εκφόρτισης In L-N (8/20 µs) 20 kA Ονομαστικό ρεύμα εκφόρτισης In N-PE (8/20 µs) 50 kA Μέγιστο ρεύμα εκφόρτισης Imax L-N 65 kA Μέγιστο ρεύμα εκφόρτισης Imax N-PE 65 kA Επίπεδο προστασίας Up L-N ≤1,3 kV Επίπεδο προστασίας Up N-PE ≤1,5 kV

Ασφάλεια και ηλεκτρική συμπεριφορά

Το προστατευτικό ενσωματώνει δυναμική θερμική αποσύνδεση και λειτουργεί σε κατάσταση ανοικτού κυκλώματος σε περίπτωση ενεργοποίησης της θερμικής προστασίας. Η ικανότητά του να αντέχει βραχυκυκλώματα Isccr είναι 25 kA και δέχεται μέγιστη εφεδρική ασφάλεια 200 A gG, σύμφωνα με τις προδιαγραφές της Cirprotec.

Ο χρόνος απόκρισης είναι έως 25 ns μεταξύ φάσης και ουδετέρου και έως 100 ns μεταξύ ουδετέρου και γείωσης. Αυτή η ταχεία απόκριση επιτρέπει τον περιορισμό της τιμής των υπερτάσεων που φτάνουν στις συνδεδεμένες συσκευές κατάντη.

Αποσπώμενη μορφή και συντήρηση

Το PSC4-12,5/400 TT διαθέτει αποσπώμενα φυσίγγια, μια λύση που απλοποιεί τις εργασίες συντήρησης. Σε περίπτωση που ένα από τα στοιχεία φτάσει στο τέλος της ωφέλιμης ζωής του, μπορεί να αντικατασταθεί το αντίστοιχο φυσίγγιο χωρίς να αποσυναρμολογηθεί πλήρως το προστατευτικό ούτε να τροποποιηθεί η καλωδίωση της βάσης.

Το σύστημα οπτικής σήμανσης επιτρέπει τον γρήγορο έλεγχο της κατάστασης της συσκευής: η πράσινη ένδειξη υποδηλώνει σωστή λειτουργία, ενώ η απώλεια της πράσινης ένδειξης ενημερώνει για την ανάγκη αντικατάστασης του αντίστοιχου φυσίγγιου.

Μηχανικές προδιαγραφές

Χαρακτηριστικό Τιμή Αριθμός πόλων 4 Εσωτερική διαμόρφωση 3+1 Αριθμός αρθρωτών θέσεων DIN 4 Μορφή Αποσπώμενο Διαμόρφωση δικτύου TT, TNS Τρόποι προστασίας L-N / N-PE Βαθμός προστασίας IP20 Μονωτικό υλικό PA66 CT1 Κλάση ευφλεκτότητας UL94 V-0 Διατομή άκαμπτου αγωγού 6 έως 35 mm² Διατομή εύκαμπτου αγωγού 6 έως 25 mm² Ροπή σύσφιξης 3 Nm Εύρος θερμοκρασίας -40 έως 85 °C Εύρος υγρασίας 5 έως 95 % Περίπου διαστάσεις 90 x 72 x 76 mm Καθαρό βάρος 0,618 kg

Εγκατάσταση και εφαρμογές

Το προστατευτικό είναι έτοιμο για τοποθέτηση σε ράγα DIN και καταλαμβάνει τέσσερις αρθρωτές θέσεις στον ηλεκτρικό πίνακα. Η σύνδεση Biconnect της σειράς PSC επιτρέπει τη σύνδεση μέσω καλωδίου και ακροδέκτη ή μέσω χτένας σύνδεσης, διευκολύνοντας την ενσωμάτωσή του σε διαφορετικές διαμορφώσεις πίνακα.

Λόγω των επιδόσεών του, το Cirprotec PSC4-12,5/400 TT είναι κατάλληλο για την προστασία τριφασικών ηλεκτρικών εγκαταστάσεων σε κτίρια, βιομηχανία, τηλεπικοινωνίες, επεξεργασία νερού, υποδομές φόρτισης ηλεκτρικών οχημάτων και άλλες εφαρμογές όπου απαιτείται ο περιορισμός παροδικών υπερτάσεων υψηλής ενέργειας.

Κανονισμοί

Το Cirprotec PSC4-12,5/400 TT συμμορφώνεται με τα πρότυπα IEC 61643-11 και EN 61643-11 για συσκευές προστασίας από υπερτάσεις που συνδέονται σε δίκτυα χαμηλής τάσης.

Χάρη στην υψηλή ικανότητα εκφόρτισης, τη συνδυασμένη προστασία Τύπου 1+2, την τριφασική διαμόρφωση 3P+N και την κατασκευή με αποσπώμενα φυσίγγια, το Cirprotec PSC4-12,5/400 TT προσφέρει μια στιβαρή και πρακτική λύση για την προστασία εγκαταστάσεων και ηλεκτρικού εξοπλισμού από παροδικές υπερτάσεις.
