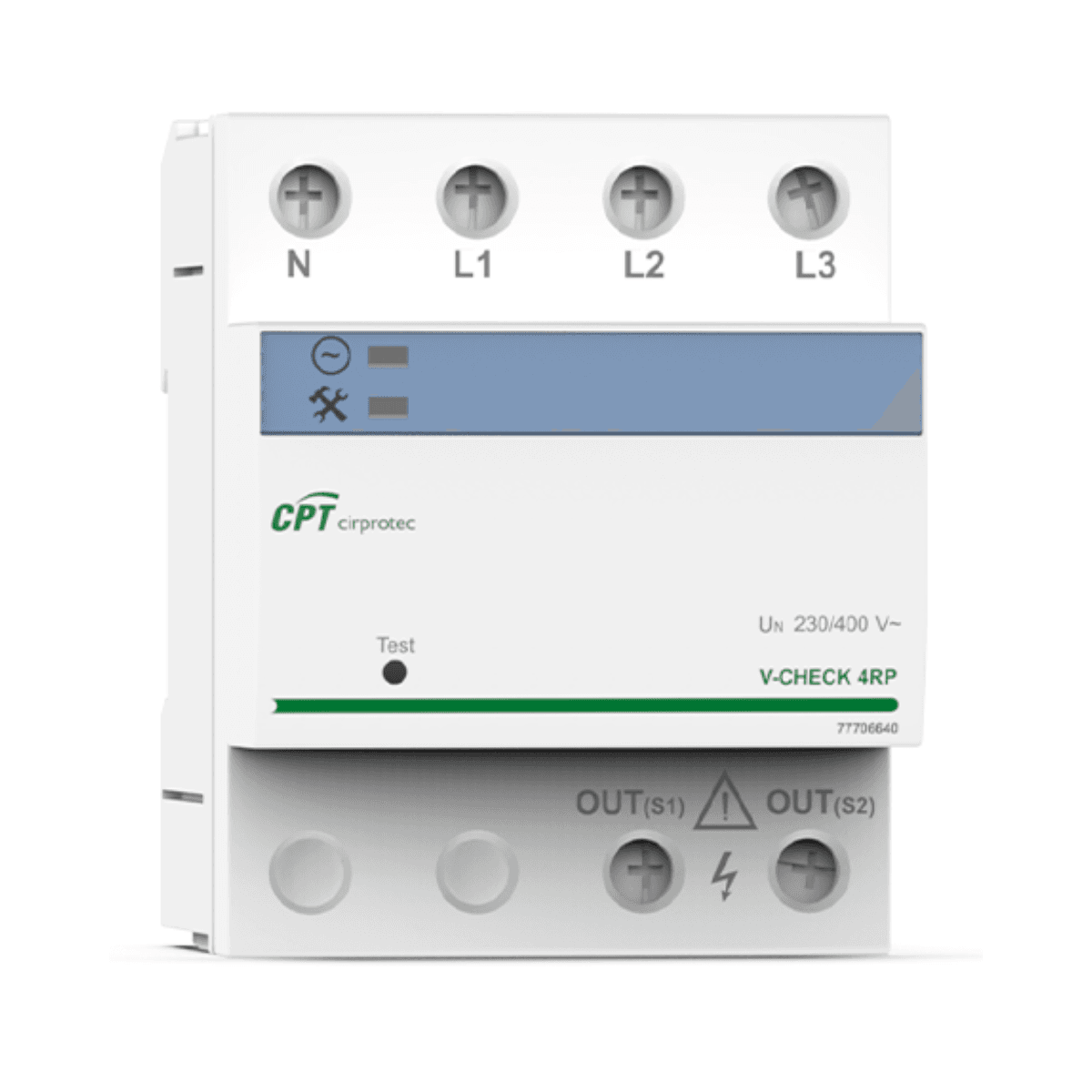

Προστατευτικό μόνιμων υπερτάσεων V-CHECK 4RP 4P

Το Cirprotec V-CHECK 4RP, κωδικός 77706640, είναι ένα προστατευτικό έναντι μόνιμων υπερτάσεων (POP) σχεδιασμένο για τριφασικές ηλεκτρικές εγκαταστάσεις 3P+N 230/400 V. Η λειτουργία του είναι να ανιχνεύει μη φυσιολογικές και παρατεταμένες αυξήσεις τάσης, συνήθως συνδεδεμένες με προβλήματα όπως κακή συνδεσμολογία ή διακοπή του ουδετέρου, και να ενεργοποιεί το πηνίο έλλειψης τάσης ή μέγιστου ρεύματος ενός αυτόματου διακόπτη χυτευμένου περιβλήματος (MCCB) ώστε να προκαλέσει την αποσύνδεση της εγκατάστασης.

Αυτό το προστατευτικό μόνιμων υπερτάσεων Cirprotec ενδείκνυται ιδιαίτερα για βιομηχανικές και τριτογενείς εγκαταστάσεις όπου απαιτείται προστασία ηλεκτρικού εξοπλισμού και δεκτών από τάσεις που παραμένουν πάνω από τις επιτρεπόμενες τιμές. Διαθέτει τετραπολική διαμόρφωση 3P+N, ονομαστική τάση 230 V μεταξύ φάσης και ουδετέρου και 400 V μεταξύ φάσεων, και καταλαμβάνει μόλις 4 modules σε ράγα DIN.

Κύρια χαρακτηριστικά του Cirprotec V-CHECK 4RP

• Προστασία έναντι μόνιμων υπερτάσεων (POP).
• Κωδικός κατασκευαστή: 77706640.
• Μοντέλο: V-CHECK 4RP.
• Τριφασική διαμόρφωση 4 πόλων, 3P+N.
• Εσωτερική διαμόρφωση 3+1.
• Ονομαστική τάση: 230/400 V AC.
• Ονομαστική τάση μεταξύ φάσεων: 400 V AC.
• Ονομαστική τάση μεταξύ φάσης και ουδετέρου: 230 V AC.
• Συχνότητα δικτύου: 50-60 Hz.
• Ενεργοποίηση μέσω πηνίου έλλειψης τάσης ή μέγιστου ρεύματος.
• Ενσωματωμένο κουμπί test για έλεγχο της λειτουργίας της προστασίας POP.
• Ένδειξη κατάστασης με LED.
• Συμβατό με διαμορφώσεις δικτύου TT και TN-S.
• Τρόποι προστασίας L-N / N-PE.
• Τοποθέτηση σε ράγα DIN.
• Πλάτος ισοδύναμο με 4 modules DIN.
• Βαθμός προστασίας IP20.

Προστασία από μόνιμες υπερτάσεις

Οι μόνιμες υπερτάσεις είναι αυξήσεις τάσης που μπορούν να διατηρηθούν για μεγάλο χρονικό διάστημα και να προκαλέσουν ζημιές σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. Μεταξύ των συνηθέστερων αιτιών τους είναι η απώλεια ή η διακοπή του ουδετέρου σε τριφασική εγκατάσταση, κατάσταση που μπορεί να προκαλέσει ασυνήθιστα υψηλές τάσεις στους συνδεδεμένους δέκτες.

Το V-CHECK 4RP επιτηρεί την τάση του δικτύου και, όταν επιτευχθούν οι καθορισμένες τιμές ενεργοποίησης, δίνει εντολή αποσύνδεσης μέσω του συνδεδεμένου πηνίου του αυτόματου διακόπτη χυτευμένου περιβλήματος. Με αυτόν τον τρόπο συμβάλλει στο να μην παραμένει η εγκατάσταση τροφοδοτημένη υπό επιβλαβείς συνθήκες υπέρτασης.

Χρόνοι απόκρισης έναντι υπέρτασης

Το τεχνικό δελτίο της Cirprotec ορίζει τις ακόλουθες οριακές τιμές λειτουργίας και μη απόκρισης για διαφορετικά επίπεδα τάσης, σύμφωνα με τις τιμές που αναφέρονται για την προστασία από μόνιμες υπερτάσεις:

Τάση Μέγιστος χρόνος λειτουργίας Μέγιστος χρόνος μη απόκρισης 255 V Δεν αποζεύγει - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Τεχνικές προδιαγραφές

Χαρακτηριστικό Τιμή Μάρκα Cirprotec Μοντέλο V-CHECK 4RP Κωδικός 77706640 Τύπος προστασίας Μόνιμες υπερτάσεις (POP) Αριθμός πόλων 4 πόλοι, 3P+N Εσωτερική διαμόρφωση 3+1 Ονομαστική τάση 230/400 V AC Τάση L-L 400 V AC Τάση L-N 230 V AC Συχνότητα 50-60 Hz Μέθοδος ενεργοποίησης Πηνίο έλλειψης τάσης ή μέγιστου ρεύματος Κουμπί test Ναι Τύπος ένδειξης LED Διαμόρφωση δικτύου TT, TN-S Τρόποι προστασίας L-N / N-PE Αριθμός modules DIN 4 Βαθμός προστασίας IP20 Θερμοκρασία λειτουργίας -5 έως 40 °C Υγρασία λειτουργίας 5 έως 95 % Διατομή άκαμπτου αγωγού 6 έως 35 mm² Διατομή εύκαμπτου αγωγού 6 έως 25 mm² Διαστάσεις 62 x 90 x 69 mm Καθαρό βάρος 0,205 kg EAN 8435297817772

Συνιστώμενες εφαρμογές

Το V-CHECK 4RP της Cirprotec είναι ιδιαίτερα κατάλληλο για τριφασικούς ηλεκτρικούς πίνακες βιομηχανικών και τριτογενών εγκαταστάσεων με κίνδυνο μόνιμων υπερτάσεων. Ο κατασκευαστής το προτείνει για εφαρμογές σε κτίρια, βιομηχανία, τηλεπικοινωνίες και μονάδες επεξεργασίας νερού.

Χάρη στη στήριξη σε ράγα DIN και στο πλάτος των 4 modules, μπορεί να ενσωματωθεί με συμπαγή τρόπο σε ηλεκτρικούς πίνακες. Το κουμπί test διευκολύνει τους ελέγχους λειτουργίας της προστασίας POP κατά τις εργασίες θέσης σε λειτουργία και συντήρησης.

Σημειώσεις για την εγκατάσταση

Το V-CHECK 4RP λειτουργεί σε συνδυασμό με το πηνίο ενός αυτόματου διακόπτη χυτευμένου περιβλήματος, επομένως πριν από την εγκατάστασή του πρέπει να ελεγχθεί η συμβατότητα μεταξύ των δύο συσκευών και η τοποθέτηση να γίνει σύμφωνα με το σχέδιο και τις οδηγίες που παρέχει η Cirprotec. Ο βαθμός προστασίας IP20 σημαίνει ότι προορίζεται για εγκατάσταση μέσα σε κατάλληλα προστατευμένο ηλεκτρικό πίνακα.

Σημαντικό: αυτό το μοντέλο προορίζεται για προστασία από μόνιμες υπερτάσεις. Όταν η εγκατάσταση απαιτεί επίσης προστασία από παροδικές υπερτάσεις, θα πρέπει να συμπληρώνεται με την κατάλληλη διάταξη προστασίας από παροδικές υπερτάσεις, ανάλογα με τα χαρακτηριστικά και τις απαιτήσεις της εγκατάστασης.
