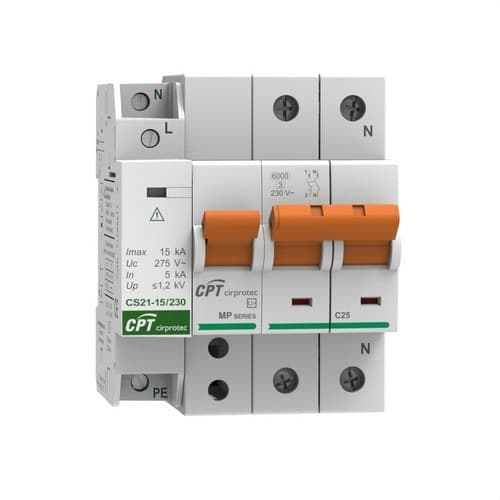

Προστατευτικό μόνιμων υπερτάσεων IGA 1P+N 40A

Ο προστατευτής Cirprotec V-CHECK 2MP-40-D + CS21, με κωδικό 77706397C, είναι ένα σύνολο προστασίας για μονοφασικές ηλεκτρικές εγκαταστάσεις που συνδυάζει προστασία από μόνιμες υπερτάσεις, έναν Γενικό Αυτόματο Διακόπτη (IGA) 40 A και προστασία από παροδικές υπερτάσεις Τύπου 2. Η διαμόρφωση 1P+N επιτρέπει την προστασία ηλεκτρικών πινάκων κατοικιών και άλλων μονοφασικών εγκαταστάσεων 230 V από διαφορετικές ανωμαλίες τάσης, με μια συμπαγή και συντονισμένη λύση.

Το σύνολο ενσωματώνει τον προστατευτή μόνιμων υπερτάσεων V-CHECK 2MP-D-40, με IGA καμπύλης C 40 A, και έναν παροδικό προστατευτή Cirprotec CS21 15 kA. Αυτός ο συνδυασμός παρέχει προστασία από παρατεταμένες αυξήσεις της τάσης του δικτύου και από σύντομες παροδικές αιχμές που προκαλούνται από ηλεκτρικούς χειρισμούς ή έμμεσες επιδράσεις κεραυνικών εκκενώσεων.

Συνδυασμένη προστασία από μόνιμες και παροδικές υπερτάσεις

Ο κωδικός 77706397C συγκεντρώνει δύο συμπληρωματικές τεχνολογίες προστασίας. Η μονάδα V-CHECK επιβλέπει τις μόνιμες υπερτάσεις και ενεργεί πάνω στον ενσωματωμένο αυτόματο διακόπτη, ενώ η μονάδα CS21 περιορίζει τις παροδικές υπερτάσεις και εκτρέπει την ενέργειά τους εντός των συνθηκών που προβλέπει ο κατασκευαστής.

• Μόνιμες υπερτάσεις: προστασία POP σύμφωνα με UNE-EN 50550.
• Παροδικές υπερτάσεις: προστατευτής Τύπου 2 / Κλάσης II.
• Μαγνητοθερμική προστασία: ενσωματωμένος IGA 40 A και καμπύλη C.
• Διαμόρφωση: μονοφασική 1P+N.

Ενσωματωμένος IGA 40 A καμπύλης C

Το V-CHECK 2MP-D-40 ενσωματώνει έναν Γενικό Αυτόματο Διακόπτη 40 A με καμπύλη απόζευξης C. Εκτός από τη συμβολή του στην αποσύνδεση της εγκατάστασης όταν ο προστατευτής ανιχνεύσει μόνιμη υπέρταση, ο μαγνητοθερμικός διακόπτης παρέχει προστασία από υπερφορτίσεις και βραχυκυκλώματα σύμφωνα με τα ονομαστικά του χαρακτηριστικά.

Η ικανότητα διακοπής που αναφέρεται για αυτή τη σειρά είναι 6 kA σύμφωνα με UNE-EN 60898-1.

Προστατευτής μόνιμων υπερτάσεων POP

Η μονάδα V-CHECK επιβλέπει την τάση τροφοδοσίας της εγκατάστασης και έχει σχεδιαστεί ώστε να την αποσυνδέει όταν εμφανιστεί μόνιμη υπέρταση που υπερβαίνει τα όρια που προβλέπει η συσκευή.

Αυτό το είδος ανωμαλίας μπορεί να διαρκέσει σημαντικά περισσότερο από μια παροδική υπέρταση και να επηρεάσει οικιακές συσκευές, ηλεκτρονικό εξοπλισμό, τροφοδοτικά και άλλους συνδεδεμένους δέκτες.

Προστασία σύμφωνα με UNE-EN 50550

Η σειρά V-CHECK MP-D έχει σχεδιαστεί ως προστατευτής από μόνιμες υπερτάσεις POP σύμφωνα με την UNE-EN 50550 και διατίθεται προ-καλωδιωμένη με ενσωματωμένο αυτόματο διακόπτη.

Αυτή η ενσωμάτωση διευκολύνει την τοποθέτηση στον ηλεκτρικό πίνακα και μειώνει την ανάγκη για διασυνδέσεις μεταξύ ανεξάρτητων εξαρτημάτων.

Παροδική προστασία Τύπου 2 15 kA

Το σύνολο περιλαμβάνει επίσης έναν προστατευτή Cirprotec CS21 για παροδικές υπερτάσεις, ταξινομημένο ως Τύπου 2 σύμφωνα με το EN IEC 61643-11 και Κλάσης II. Είναι ιδιαίτερα κατάλληλος ως προστασία σε πίνακες διανομής εγκαταστάσεων που δεν εκτίθενται άμεσα σε κεραυνικό πλήγμα ή ως δεύτερο στάδιο όταν υπάρχει προστασία Τύπου 1 ανάντη.

Ο CS21 προσφέρει μέγιστο ρεύμα εκφόρτισης Imax 15 kA με κυματομορφή 8/20 µs και ονομαστικό ρεύμα εκφόρτισης In 5 kA.

Συμπαγής CS21 2 πόλων σε μία μόνο μονάδα

Ο παροδικός προστατευτής CS21 διαθέτει εσωτερική διαμόρφωση 1+1, 2 πόλων και καταλαμβάνει μόνο 1 μονάδα ράγας DIN. Έχει σχεδιαστεί για δίκτυα TT και TNS και παρέχει προστασία στους τρόπους L-N και N-PE.

Ο μονομπλόκ σχεδιασμός του επιτρέπει την προσθήκη παροδικής προστασίας με ελάχιστο χώρο μέσα στον ηλεκτρικό πίνακα.

Ονομαστική τάση 230 V

Το σύνολο προορίζεται για μονοφασικές εγκαταστάσεις χαμηλής τάσης. Ο CS21 λειτουργεί με ονομαστική τάση 230 V AC στα 50-60 Hz, ενώ ο προστατευτής μόνιμων υπερτάσεων V-CHECK MP-D έχει σχεδιαστεί για μονοφασικές εφαρμογές 1F+N.

Παροδική προστασία με θερμική αποσύνδεση

Η μονάδα CS21 ενσωματώνει δυναμική θερμική αποσύνδεση. Αυτό το σύστημα επιτρέπει την εσωτερική αποσύνδεση του στοιχείου προστασίας όταν φτάσει στο τέλος της ωφέλιμης ζωής του ή όταν προκύψει συνθήκη που θέτει σε κίνδυνο την ασφαλή λειτουργία του.

Διαθέτει επίσης οπτική ένδειξη μέσω LED για ευκολότερο έλεγχο της κατάστασης του προστατευτή.

Ικανότητα βραχυκυκλώματος του CS21 10 kA

Για τη μονάδα παροδικών υπερτάσεων CS21, η Cirprotec ορίζει ικανότητα βραχυκυκλώματος Isccr 10 kA και μέγιστη προασφάλεια 63 A τύπου gG.

Ο συντονισμός με τις προστασίες υπερέντασης του πίνακα πρέπει να γίνεται σύμφωνα με τις οδηγίες του κατασκευαστή και τα πραγματικά χαρακτηριστικά της εγκατάστασης.

Τοποθέτηση σε ράγα DIN

Όλα τα στοιχεία του συνόλου έχουν σχεδιαστεί για αρθρωτή τοποθέτηση σε ράγα DIN. Ο προστατευτής μόνιμων υπερτάσεων με IGA καταλαμβάνει 3 μονάδες και ο CS21 1 μονάδα, επομένως το σύνολο απαιτεί περίπου 4 μονάδες DIN.

Αυτή η διαμόρφωση επιτρέπει την ενσωμάτωση των βασικών προστασιών από ανωμαλίες τάσης σε περιορισμένο χώρο μέσα στον ηλεκτρικό πίνακα.

Συνδέσεις του παροδικού προστατευτή

Ο CS21 δέχεται άκαμπτους αγωγούς από 6 έως 35 mm² και εύκαμπτους αγωγούς από 6 έως 25 mm². Το περίβλημά του είναι κατασκευασμένο από πολυκαρβονικό με ταξινόμηση ευφλεκτότητας UL94 V-0.

Η τελική διατομή των αγωγών πρέπει να επιλέγεται σύμφωνα με τα χαρακτηριστικά της εγκατάστασης, τις υπάρχουσες προστασίες και την ισχύουσα ηλεκτρολογική νομοθεσία.

Ευρύ περιβαλλοντικό εύρος της μονάδας CS21

Η Cirprotec ορίζει για τον CS21 εύρος θερμοκρασίας λειτουργίας από -40 έως +85 °C και επιτρεπόμενη σχετική υγρασία από 5 έως 95%.

Εφαρμογές του Cirprotec 77706397C

• Μονοφασικοί ηλεκτρικοί πίνακες κατοικιών.
• Διαμερίσματα και εξοχικές κατοικίες.
• Εμπορικοί χώροι.
• Γραφεία και μικρές επιχειρήσεις.
• Κοινόχρηστες πολυκατοικίες.
• Ανακαινίσεις ηλεκτρικών πινάκων.
• Εγκαταστάσεις όπου απαιτείται IGA 40 A.
• Προστασία ηλεκτρικών και ηλεκτρονικών συσκευών από μόνιμες και παροδικές υπερτάσεις.

Τεχνικά χαρακτηριστικά του Cirprotec 77706397C

• Μάρκα: Cirprotec.
• Κωδικός: 77706397C.
• Σύνολο: V-CHECK 2MP-40-D + CS21.
• Τύπος: συνδυασμένη προστασία από μόνιμες και παροδικές υπερτάσεις με IGA.
• Εφαρμογή: μονοφασική εγκατάσταση.
• Διαμόρφωση: 1P+N.
• Ονομαστικό ρεύμα IGA: 40 A.
• Καμπύλη IGA: C.
• Ικανότητα διακοπής IGA: 6 kA σύμφωνα με UNE-EN 60898-1.
• Προστασία από μόνιμες υπερτάσεις: ναι.
• Πρότυπο POP: UNE-EN 50550.
• Προστασία από παροδικές υπερτάσεις: ναι.
• Παροδικός προστατευτής: CS21.
• Ταξινόμηση παροδικής προστασίας: Τύπου 2 / Κλάσης II.
• Διαμόρφωση CS21: 1+1, 2 πόλων.
• Ονομαστική τάση CS21: 230 V AC.
• Συχνότητα: 50-60 Hz.
• Μέγιστο ρεύμα εκφόρτισης Imax: 15 kA, κυματομορφή 8/20 µs.
• Ονομαστικό ρεύμα εκφόρτισης In: 5 kA, κυματομορφή 8/20 µs.
• Ικανότητα βραχυκυκλώματος Isccr του CS21: 10 kA.
• Μέγιστη προασφάλεια του CS21: 63 A gG.
• Δυναμική θερμική αποσύνδεση: ναι.
• Ένδειξη κατάστασης CS21: οπτική μέσω LED.
• Διαμορφώσεις δικτύου CS21: TT και TNS.
• Τρόποι προστασίας: L-N / N-PE.
• Μορφή CS21: μονομπλόκ.
• Μονάδες του προστατευτή μόνιμων υπερτάσεων + IGA: 3.
• Μονάδες του CS21: 1.
• Περίπου κατάληψη του συνόλου: 4 μονάδες DIN.
• Τοποθέτηση: ράγα DIN.
• Άκαμπτος αγωγός που δέχεται ο CS21: 6-35 mm².
• Εύκαμπτος αγωγός που δέχεται ο CS21: 6-25 mm².
• Μονωτικό υλικό CS21: πολυκαρβονικό.
• Ευφλεκτότητα: UL94 V-0.
• Θερμοκρασία λειτουργίας CS21: -40 έως +85 °C.
• Σχετική υγρασία CS21: 5-95%.
• Πρότυπα παροδικού προστατευτή: IEC 61643-11 / EN IEC 61643-11.
• EAN του συνόλου: 8435297856047.

Ολοκληρωμένη προστασία για μονοφασικούς πίνακες 40 A

Το Cirprotec 77706397C επιτρέπει τη συγκέντρωση σε ένα μόνο σύνολο ενός IGA καμπύλης C 40 A, προστασίας POP από μόνιμες υπερτάσεις και ενός απαγωγέα Τύπου 2 15 kA για παροδικές υπερτάσεις. Αυτός ο συνδυασμός απευθύνεται ιδιαίτερα σε μονοφασικούς πίνακες όπου επιδιώκεται η προστασία τόσο της εγκατάστασης όσο και του συνδεδεμένου εξοπλισμού από διαφορετικές μεταβολές της τάσης του δικτύου.

Η προ-καλωδιωμένη διαμόρφωσή του, η αρθρωτή μορφή και η ενσωμάτωση του συμπαγούς CS21 διευκολύνουν την τοποθέτηση και μειώνουν τον απαιτούμενο χώρο σε σχέση με λύσεις που αποτελούνται από πλήρως ανεξάρτητες συσκευές.

Σημαντικό: ο κωδικός 77706397C περιλαμβάνει προστασία από παροδικές υπερτάσεις, επιπλέον της μόνιμης προστασίας και του IGA που αναφέρονται στον τίτλο. Η επιλογή, ο συντονισμός και η εγκατάσταση του συνόλου πρέπει να πραγματοποιούνται σύμφωνα με το διάγραμμα δικτύου και τις οδηγίες της Cirprotec.
