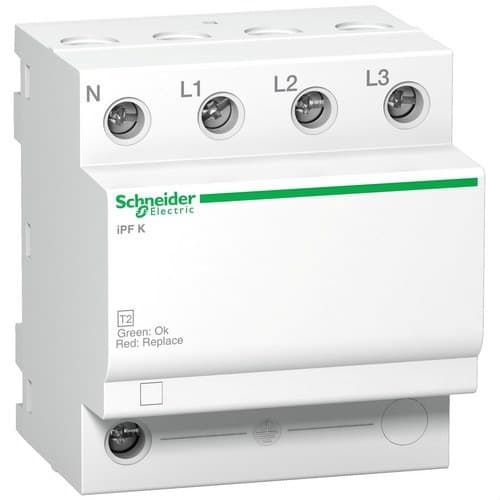

Περιοριστής παροδικών υπερτάσεων τύπου 2 Acti9 iPFK65 65KA 340V 3P+N

Ο προστατευτής υπέρτασης Schneider Electric Acti9 iPF K 65 A9L15586 είναι μια συσκευή SPD Τύπου 2 σε διάταξη 3P+N, σχεδιασμένη να περιορίζει τις παροδικές υπερτάσεις που μπορούν να φτάσουν σε μια ηλεκτρική εγκατάσταση λόγω ατμοσφαιρικών φαινομένων ή χειρισμών στο δίκτυο. Προσφέρει μέγιστο ρεύμα εκφόρτισης Imax 65 kA, ονομαστικό ρεύμα εκφόρτισης In 20 kA και επίπεδο προστασίας Up μικρότερο από 1,5 kV. Προορίζεται για τριφασικές εγκαταστάσεις 230/400 V AC με συστήματα γείωσης TT και TN-S.

Η αναφορά A9L15586 ανήκει στη σειρά Acti9 iPF K της Schneider Electric και συνδυάζει τεχνολογίες MOV + GDT για προστασία μεταξύ φάσεων, ουδετέρου και γείωσης. Ο αρθρωτός σχεδιασμός του για ράγα DIN καταλαμβάνει 4 modules των 18 mm και είναι ιδιαίτερα κατάλληλος για πίνακες διανομής όπου απαιτείται υψηλή ικανότητα εκφόρτισης έναντι παροδικών υπερτάσεων.

Προστατευτής υπέρτασης Τύπου 2

Ο Schneider Electric A9L15586 ταξινομείται ως SPD Τύπου 2 σύμφωνα με το IEC 61643-11:2011. Αυτός ο τύπος συσκευής προορίζεται να περιορίζει τις παροδικές υπερτάσεις που φτάνουν σε μια εγκατάσταση και να μειώνει την υπολειπόμενη τάση πριν επηρεάσει τον συνδεδεμένο εξοπλισμό.

Η Schneider Electric τον προσδιορίζει ως λύση δευτερεύουσας προστασίας των φορτίων, με δυνατότητα χρήσης σε αλυσίδα με άλλους προστατευτές υπέρτασης που έχουν εγκατασταθεί ανάντη, όταν ο σχεδιασμός προστασίας της εγκατάστασης το απαιτεί.

Διάταξη 3P+N για τριφασικές εγκαταστάσεις

Ο Acti9 iPF K 65 A9L15586 διαθέτει διάταξη 3P+N, κατάλληλη για τριφασικές εγκαταστάσεις με ουδέτερο.

• Διάταξη: 3P+N.
• Ονομαστική τάση λειτουργίας Ue: 230/400 V AC ±10 %.
• Συχνότητα: 50/60 Hz.
• Συστήματα γείωσης: TT και TN-S.

Η συμβατότητα με το σύστημα γείωσης πρέπει πάντα να ελέγχεται πριν από την επιλογή προστατευτή υπέρτασης, καθώς καθορίζει τον τρόπο σύνδεσης των στοιχείων προστασίας μεταξύ φάσης, ουδετέρου και γείωσης.

Imax 65 kA

Η τιμή των 65 kA που περιλαμβάνεται στην ονομασία του προϊόντος αντιστοιχεί στο μέγιστο ρεύμα εκφόρτισης Imax με κυματομορφή 8/20 µs.

• Imax L-PE: 65 kA.
• Imax N-PE: 65 kA.
• Imax L-N: 65 kA.

Το Imax αντιπροσωπεύει το μέγιστο ρεύμα κρουσμού που μπορεί να εκφορτίσει το SPD υπό τις τυποποιημένες συνθήκες δοκιμής μιας συσκευής Τύπου 2.

Ονομαστικό ρεύμα εκφόρτισης In 20 kA

Το ονομαστικό ρεύμα εκφόρτισης In του A9L15586 είναι 20 kA με κυματομορφή 8/20 µs.

• In L-PE: 20 kA.
• In N-PE: 20 kA.
• In L-N: 20 kA.

Επομένως, πρέπει να γίνεται σαφής διάκριση μεταξύ των δύο παραμέτρων:

• In = 20 kA: ονομαστικό ρεύμα εκφόρτισης.
• Imax = 65 kA: μέγιστο ρεύμα εκφόρτισης.

Uc 340 V μεταξύ φάσης και ουδετέρου

Η μέγιστη συνεχής τάση λειτουργίας Uc εξαρτάται από τον τρόπο σύνδεσης:

• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.

Για τον λόγο αυτό, τα 340 V που αναφέρονται στην εμπορική ονομασία αντιστοιχούν συγκεκριμένα στη μέγιστη επιτρεπόμενη συνεχόμενη τάση μεταξύ φάσης και ουδετέρου.

Επίπεδο προστασίας Up μικρότερο από 1,5 kV

Το επίπεδο προστασίας τάσης Up που καθορίζει η Schneider Electric είναι μικρότερο από 1,5 kV τόσο σε διαφορική λειτουργία όσο και μεταξύ ουδετέρου και γείωσης:

• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.

Η παράμετρος αυτή εκφράζει τη μέγιστη υπολειπόμενη τάση που εμφανίζεται στον προστατευτή κατά τις τυποποιημένες συνθήκες εκφόρτισης.

Τεχνολογία MOV + GDT

Ο A9L15586 συνδυάζει δύο τεχνολογίες προστασίας:

• MOV: μεταλλικοί οξείδιοι βαρίστορ.
• GDT: σωλήνας εκκένωσης αερίου.

Αυτή η αρχιτεκτονική είναι προσαρμοσμένη στη διάταξη 3P+N και στα δίκτυα TT και TN-S που προβλέπει η Schneider Electric.

Ρεύμα βραχυκυκλώματος Isccr 25 kA

Η συσκευή παρουσιάζει ονομαστικό ρεύμα βραχυκυκλώματος Isccr 25 kA εντός των συνθηκών συντονισμού που ορίζει ο κατασκευαστής.

Η τιμή αυτή δεν σημαίνει ότι το SPD αντικαθιστά έναν μικροαυτόματο ή μια ασφάλεια. Ο προστατευτής υπέρτασης πρέπει να διαθέτει κατάλληλη εφεδρική προστασία έναντι υπερέντασης.

Συνιστώμενη εφεδρική προστασία

Η Schneider Electric προβλέπει για αυτή την αναφορά τις ακόλουθες σχετικές λύσεις:

• Αυτόματος διακόπτης iK60N: 50 A, καμπύλη C, Icu 6 kA.
• Ασφάλεια gG: 80 A, Icu 25 kA.

Η τελική επιλογή της εφεδρικής προστασίας πρέπει να γίνεται σύμφωνα με το διαθέσιμο ρεύμα βραχυκυκλώματος, τις συνθήκες της εγκατάστασης και τους κανόνες συντονισμού που υποδεικνύει η Schneider Electric.

Χρόνος απόκρισης μικρότερος ή ίσος με 25 ns

Το Acti9 iPF K 65 διαθέτει χρόνο απόκρισης ≤25 ns, επιτρέποντας τον γρήγορο περιορισμό των παροδικών κρουσμάτων που εμφανίζονται στην εγκατάσταση.

Η αποτελεσματική προστασία του εξοπλισμού εξαρτάται επίσης από τη σωστή εγκατάσταση του SPD, τη γείωση και τη διατήρηση των αγωγών σύνδεσης όσο το δυνατόν πιο κοντών και άμεσων.

Προστασία έναντι προσωρινών υπερτάσεων

Η Schneider Electric καθορίζει επίσης ορισμένες τιμές προσωρινής υπέρτασης Ut που μπορεί να αντέξει το προϊόν:

• 337 V L-N: για 5 δευτερόλεπτα.
• 442 V L-PE: για 5 δευτερόλεπτα.
• 1.200 V N-PE: για 200 ms.
• 1.453 V L-PE: για 200 ms.

Αυτές οι τιμές αντιστοιχούν σε συνθήκες δοκιμής και δεν πρέπει να συγχέονται με τις μέγιστες μόνιμες τάσεις Uc που επιτρέπονται κατά την κανονική λειτουργία.

Χωρίς απομακρυσμένη σηματοδότηση

Η αναφορά A9L15586 παρέχεται χωρίς επαφή απομακρυσμένης σηματοδότησης. Η παρακολούθηση της κατάστασης της συσκευής γίνεται τοπικά στον ίδιο τον προστατευτή.

Όταν μια εγκατάσταση απαιτεί τη μετάδοση της κατάστασης του SPD σε σύστημα εποπτείας ή αυτοματισμού, θα πρέπει να επιλεγεί παραλλαγή ειδικά εξοπλισμένη με απομακρυσμένη επαφή.

Τοποθέτηση σε ράγα DIN

Ο προστατευτής έχει σχεδιαστεί για εγκατάσταση με κλιπ σε ράγα DIN.

• Πλάτος: 72 mm.
• Ύψος: περίπου 81 mm.
• Βάθος: 69 mm.
• Βήματα 9 mm: 8.
• Ισοδύναμο πλάτος: 4 modules των 18 mm.
• Βάρος: περίπου 335 g.
• Χρώμα: λευκό RAL 9003.

Η μορφή τεσσάρων modules επιτρέπει την ενσωμάτωση τριφασικής προστασίας 3P+N υψηλής ικανότητας εκφόρτισης σε τυπικούς αρθρωτούς πίνακες.

Ακροδέκτες για αγωγούς έως 25 mm²

Η σύνδεση πραγματοποιείται μέσω ακροδεκτών τύπου τούνελ προσβάσιμων από το επάνω ή το κάτω μέρος.

• Άκαμπτος αγωγός: έως 25 mm².
• Εύκαμπτος αγωγός: έως 16 mm².
• Εύκαμπτος αγωγός με ακροδέκτη: έως 16 mm².
• Μήκος απογύμνωσης: 11 mm.
• Ροπή σύσφιξης: 3,5 Nm.

Σε εγκαταστάσεις προστασίας από υπερτάσεις είναι ιδιαίτερα σημαντικό να μειώνεται το μήκος των αγωγών ώστε να ελαχιστοποιείται η πρόσθετη τάση που δημιουργείται από την αυτεπαγωγή τους κατά τη διέλευση ρεύματος κρουσμού.

Βαθμός προστασίας

• Βαθμός προστασίας της συσκευής: IP20.
• Σε κατάλληλο αρθρωτό περίβλημα: έως IP40 σύμφωνα με τη διαμόρφωση που υποδεικνύει η Schneider Electric.

Ο προστατευτής πρέπει να εγκαθίσταται μέσα σε ηλεκτρικό πίνακα ή περίβλημα που παρέχει το απαιτούμενο επίπεδο προστασίας για το περιβάλλον.

Περιβαλλοντικές συνθήκες

• Θερμοκρασία λειτουργίας: -25 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 85 °C.

Εφαρμογές του Schneider Electric A9L15586

Το iPF K 65 μπορεί να χρησιμοποιηθεί ως μέρος ενός συστήματος προστασίας από παροδικές υπερτάσεις σε τριφασικές εγκαταστάσεις συμβατές με τα χαρακτηριστικά του.

• Κύριοι πίνακες διανομής.
• Δευτερεύοντες πίνακες.
• Εμπορικές εγκαταστάσεις.
• Κτίρια τριτογενούς τομέα.
• Βιομηχανικές εγκαταστάσεις.
• Συστήματα κλιματισμού.
• Συστήματα αυτοματισμού και ελέγχου.
• Εγκαταστάσεις με ευαίσθητο ηλεκτρονικό εξοπλισμό.
• Δίκτυα TT.
• Δίκτυα TN-S.

Προστασία σε αλυσίδα

Η Schneider Electric αναφέρει ότι αυτό το μοντέλο μπορεί να χρησιμοποιηθεί ως δευτερεύουσα προστασία των φορτίων και να τοποθετηθεί σε αλυσίδα σε σχέση με προστατευτές που έχουν εγκατασταθεί ανάντη.

Ο συντονισμός σε αλυσίδα επιτρέπει τη διανομή διαφορετικών επιπέδων προστασίας κατά μήκος μιας εγκατάστασης και τη σταδιακή μείωση της υπέρτασης που φτάνει στους ευαίσθητους δέκτες.

Τεχνικά χαρακτηριστικά του Schneider Electric A9L15586

• Μάρκα: Schneider Electric.
• Κωδικός: A9L15586.
• Σειρά: Acti9.
• Οικογένεια: Acti9 iPF K.
• Μοντέλο: iPF K 65.
• Τύπος: προστατευτής παροδικών υπερτάσεων SPD.
• Κατηγορία: Τύπου 2.
• Εφαρμογή: ηλεκτρική διανομή.
• Διάταξη: 3P+N.
• Συμβατά δίκτυα: TT και TN-S.
• Τεχνολογία: MOV + GDT.
• Ονομαστική τάση Ue: 230/400 V AC ±10 %.
• Συχνότητα: 50/60 Hz.
• Ονομαστικό ρεύμα εκφόρτισης In: 20 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax: 65 kA.
• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Χρόνος απόκρισης: ≤25 ns.
• Υπολειπόμενο ρεύμα προς γη Ipe: 0,003 mA.
• Απομακρυσμένη σηματοδότηση: όχι.
• Προτεινόμενη αυτόματη προστασία: iK60N 50 A καμπύλη C, Icu 6 kA.
• Προτεινόμενη ασφάλεια: gG 80 A, Icu 25 kA.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 72 mm.
• Ύψος: περίπου 81 mm.
• Βάθος: 69 mm.
• Αρθρωτό πλάτος: 4 modules των 18 mm.
• Βάρος: περίπου 335 g.
• Χρώμα: λευκό RAL 9003.
• Μέγιστος άκαμπτος αγωγός: 25 mm².
• Μέγιστος εύκαμπτος αγωγός: 16 mm².
• Μήκος απογύμνωσης: 11 mm.
• Ροπή σύσφιξης: 3,5 Nm.
• Βαθμός προστασίας: IP20.
• Προστασία σε αρθρωτό περίβλημα: έως IP40.
• Θερμοκρασία λειτουργίας: -25 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 85 °C.
• Πρότυπο: IEC 61643-11:2011.
• Πιστοποιήσεις: CE και EAC.
• EAN: 3606480089800.

Προστασία Τύπου 2 υψηλής ικανότητας για τριφασικά δίκτυα

Ο Schneider Electric Acti9 iPF K 65 A9L15586 συνδυάζει υψηλή μέγιστη ικανότητα εκφόρτισης 65 kA, ονομαστικό ρεύμα In 20 kA και επίπεδο προστασίας κάτω από 1,5 kV σε μια συμπαγή συσκευή για τριφασικές εγκαταστάσεις 3P+N.

Η συμβατότητά του με δίκτυα TT και TN-S, η τεχνολογία MOV + GDT και η δυνατότητα συντονισμού του με άλλους προστατευτές επιτρέπουν την ενσωμάτωσή του σε κλιμακωτά συστήματα προστασίας που στοχεύουν στη μείωση της επίδρασης των παροδικών υπερτάσεων σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό.

Σημαντικό: ο A9L15586 προστατεύει από παροδικές υπερτάσεις, αλλά δεν αντικαθιστά έναν μικροαυτόματο, έναν διακόπτη διαρροής ή προστασία από μόνιμες υπερτάσεις όταν αυτή απαιτείται. Για να επιτευχθούν οι προβλεπόμενες επιδόσεις πρέπει να τηρούνται η εφεδρική προστασία, το σύστημα γείωσης, οι διατομές των αγωγών και οι οδηγίες εγκατάστασης της Schneider Electric.
