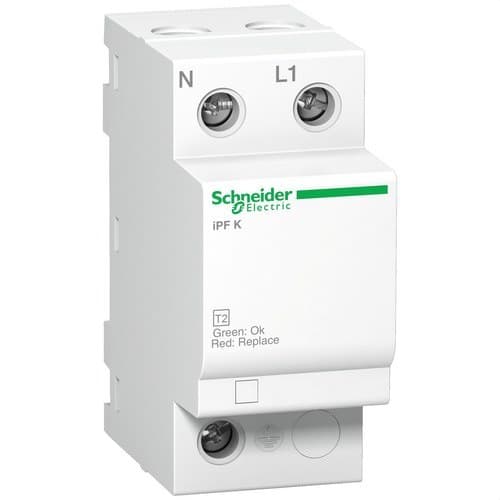

Περιοριστής παροδικών υπερτάσεων τύπου 2 Acti9 iPFK40 40KA 340V 1P+N

Ο προστατευτής υπέρτασης Schneider Electric Acti9 iPF K A9L15687 είναι μια συσκευή SPD Τύπου 2 σε διαμόρφωση 1P+N, σχεδιασμένη για την προστασία ηλεκτρικών εγκαταστάσεων και συνδεδεμένου εξοπλισμού από παροδικές υπερτάσεις που προκαλούνται από ατμοσφαιρικά φαινόμενα ή χειρισμούς στο δίκτυο. Προσφέρει μέγιστο ρεύμα εκφόρτισης Imax 40 kA, ονομαστικό ρεύμα εκφόρτισης In 15 kA και μέγιστο επίπεδο προστασίας Up μικρότερο από 1,5 kV. Προορίζεται για μονοφασικά δίκτυα 230 V AC με συστήματα γείωσης TT και TN-S.

Η αναφορά A9L15687 ανήκει στη σειρά Acti9 iPF K της Schneider Electric και συνδυάζει τεχνολογίες MOV + GDT για παροχή προστασίας μεταξύ φάσης, ουδετέρου και γείωσης. Ο μονομπλόκ σχεδιασμός 2 modules, η τοποθέτηση σε ράγα DIN, η οπτική ένδειξη κατάστασης και οι συμπαγείς διαστάσεις διευκολύνουν την ενσωμάτωσή του σε οικιακούς, εμπορικούς και τριτογενείς ηλεκτρικούς πίνακες.

Προστατευτής υπέρτασης Τύπου 2

Ο Schneider Electric A9L15687 ταξινομείται ως προστατευτής υπέρτασης Τύπου 2 σύμφωνα με το IEC 61643-11.

Οι SPD Τύπου 2 προορίζονται για τον περιορισμό των παροδικών υπερτάσεων που φτάνουν σε μια ηλεκτρική εγκατάσταση και για τη μείωση του πλάτους τους πριν επηρεάσουν τον συνδεδεμένο εξοπλισμό.

Η Schneider Electric προτείνει αυτή τη συσκευή για δευτερεύουσα προστασία των φορτίων και για εγκατάσταση σε σειρά με άλλους προστατευτές που βρίσκονται ανάντη, όταν ο σχεδιασμός της προστασίας από υπερτάσεις το απαιτεί.

Διαμόρφωση 1P+N για μονοφασικά δίκτυα

Το Acti9 iPF K A9L15687 διαθέτει διαμόρφωση 1P+N, κατάλληλη για μονοφασικά δίκτυα με φάση και ουδέτερο.

• Διαμόρφωση: 1P+N.
• Ονομαστική τάση λειτουργίας Ue: 230 V AC ±10 %.
• Συχνότητα: 50/60 Hz.
• Συστήματα γείωσης: TT και TN-S.

Η επιλογή του συστήματος δικτύου είναι θεμελιώδης σε έναν προστατευτή υπέρτασης, καθώς καθορίζει τον τρόπο σύνδεσης και συντονισμού των στοιχείων προστασίας μεταξύ φάσης, ουδετέρου και γείωσης.

Μέγιστο ρεύμα εκφόρτισης Imax 40 kA

Η τιμή των 40 kA που περιλαμβάνεται στην εμπορική ονομασία αντιστοιχεί στο μέγιστο ρεύμα εκφόρτισης Imax με κυματομορφή 8/20 µs.

Η Schneider Electric ορίζει:

• Imax L-PE: 40 kA.
• Imax N-PE: 40 kA.
• Imax L-N: 40 kA.

Αυτή η τιμή αντιπροσωπεύει το μέγιστο ρεύμα κρουσμού που μπορεί να εκφορτίσει η συσκευή υπό τις καθορισμένες συνθήκες δοκιμής για έναν SPD Τύπου 2.

Ονομαστικό ρεύμα εκφόρτισης In 15 kA

Το ονομαστικό ρεύμα εκφόρτισης In είναι 15 kA με κυματομορφή 8/20 µs.

• In L-PE: 15 kA.
• In N-PE: 15 kA.
• In L-N: 15 kA.

Επομένως, είναι σημαντικό να γίνεται διάκριση μεταξύ των δύο βασικών τιμών:

• In = 15 kA: ονομαστικό ρεύμα εκφόρτισης.
• Imax = 40 kA: μέγιστο ρεύμα εκφόρτισης.

Τα 40 kA του ονόματος του προϊόντος δεν πρέπει να ερμηνεύονται ως ονομαστικό ρεύμα In.

Uc 340 V μεταξύ φάσης και ουδετέρου

Η μέγιστη συνεχής τάση λειτουργίας Uc εξαρτάται επίσης από τον τρόπο σύνδεσης:

• Uc μεταξύ φάσης και ουδετέρου L-N: 340 V AC.
• Uc μεταξύ ουδετέρου και γείωσης N-PE: 260 V AC.

Γι’ αυτό, η εμπορική ένδειξη των 340 V αναφέρεται συγκεκριμένα στη μέγιστη συνεχή τάση μεταξύ φάσης και ουδετέρου.

Επίπεδο προστασίας Up μικρότερο από 1,5 kV

Το επίπεδο προστασίας τάσης Up καθορίζει τη μέγιστη υπολειπόμενη τάση που εμφανίζεται στον SPD κατά τις τυποποιημένες συνθήκες εκφόρτισης.

Για το A9L15687, η Schneider Electric ορίζει:

• Up L-N: μικρότερο από 1,5 kV.
• Up N-PE: μικρότερο από 1,5 kV.

Όσο μικρότερη είναι αυτή η τιμή σε σχέση με την αντοχή τάσης του προστατευόμενου εξοπλισμού, τόσο μεγαλύτερο είναι το διαθέσιμο περιθώριο για τον περιορισμό των υπερτάσεων που φτάνουν στα φορτία.

Τεχνολογία MOV + GDT

Ο προστατευτής Acti9 iPF K χρησιμοποιεί συνδυασμό τεχνολογιών:

• MOV: μεταλλικός οξειδωτικός βαρίστορ.
• GDT: σωλήνας εκφόρτισης αερίου.

Αυτή η αρχιτεκτονική επιτρέπει την προσαρμογή της προστασίας στη διαμόρφωση 1P+N και στα συστήματα γείωσης TT και TN-S που προβλέπει η Schneider Electric.

Προστασία για δίκτυα TT και TN-S

Η αναφορά A9L15687 προορίζεται ειδικά για δίκτυα με τα ακόλουθα συστήματα γείωσης:

• TT.
• TN-S.

Η Schneider Electric επισημαίνει την καταλληλότητά του για εγκαταστάσεις με προβλεπόμενα υψηλά ρεύματα βραχυκυκλώματος, υπό την προϋπόθεση ότι συνδυάζεται με την κατάλληλη διάταξη προστασίας από υπερένταση.

Ικανότητα βραχυκυκλώματος Isccr 25 kA

Το τεχνικό δελτίο καθορίζει ονομαστικό ρεύμα βραχυκυκλώματος Isccr 25 kA για τον SPD υπό τις συνθήκες συντονισμού που υποδεικνύει η Schneider Electric.

Ο προστατευτής υπέρτασης δεν πρέπει να συγχέεται με αυτόματο διακόπτη: ο A9L15687 δεν ενσωματώνει από μόνος του μαγνητοθερμική προστασία έναντι υπερφορτίσεων και βραχυκυκλωμάτων.

Συνιστώμενη εφεδρική προστασία

Η Schneider Electric προβλέπει τις ακόλουθες σχετικές διατάξεις:

• Αυτόματος διακόπτης iK60N: 40 A, καμπύλη C, Icu 6 kA.
• Ασφάλεια gG: 63 A, Icu 25 kA.

Η τελική επιλογή της εφεδρικής διάταξης πρέπει να γίνεται σύμφωνα με το διαθέσιμο ρεύμα βραχυκυκλώματος, την εγκατάσταση και τους κανόνες συντονισμού που έχει καθορίσει η Schneider Electric.

Προστασία από προσωρινές υπερτάσεις

Εκτός από τις δοκιμές κρουσμού, η Schneider Electric καθορίζει τιμές αντοχής σε ορισμένες προσωρινές υπερτάσεις Ut:

• 337 V L-N: αντέχονται για 5 δευτερόλεπτα.
• 442 V L-PE: αντέχονται για 5 δευτερόλεπτα.
• 1.200 V N-PE: αντέχονται για 200 ms.
• 1.453 V L-PE: αντέχονται για 200 ms.

Αυτές οι τιμές αποτελούν μέρος των τυποποιημένων επιδόσεων της συσκευής και δεν πρέπει να ερμηνεύονται ως μόνιμα επιτρεπόμενες τάσεις λειτουργίας.

Χρόνος απόκρισης μικρότερος ή ίσος με 25 ns

Το Acti9 iPF K A9L15687 παρουσιάζει χρόνο απόκρισης ≤25 ns, επιτρέποντας ταχεία αντίδραση σε παροδικούς παλμούς τάσης.

Η αποτελεσματικότητα της τελικής προστασίας εξαρτάται επίσης από τη σωστή εγκατάσταση του SPD, το μήκος και τη διάταξη της καλωδίωσης και τον συντονισμό με άλλους προστατευτές του συστήματος.

Οπτικός δείκτης κατάστασης

Η συσκευή διαθέτει τοπική οπτική ένδειξη που επιτρέπει τον έλεγχο της λειτουργικής κατάστασης του προστατευτή κατά τις επιθεωρήσεις του πίνακα.

Αυτή η αναφορά δεν διαθέτει απομακρυσμένη επαφή σηματοδότησης, επομένως η παρακολούθηση της κατάστασής της γίνεται τοπικά στη συσκευή.

Τοποθέτηση σε ράγα DIN

Το A9L15687 έχει σχεδιαστεί για τοποθέτηση με κλιπ σε ράγα DIN.

• Πλάτος: 36 mm.
• Ύψος: 81 mm.
• Βάθος: 69 mm.
• Μοναδιαίο πλάτος: 2 modules των 18 mm.
• Βήματα 9 mm: 4.
• Καθαρό βάρος: περίπου 210 g.
• Χρώμα: λευκό RAL 9003.

Η μορφή των μόλις δύο modules διευκολύνει την ενσωμάτωσή του σε πίνακες διανομής όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Ακροδέκτες για αγωγούς έως 25 mm²

Ο προστατευτής χρησιμοποιεί ακροδέκτες τύπου τούνελ τοποθετημένους στο επάνω ή στο κάτω μέρος.

• Άκαμπτος αγωγός: έως 25 mm².
• Εύκαμπτος αγωγός: έως 16 mm².
• Εύκαμπτος αγωγός με ακροδέκτη: έως 16 mm².
• Μήκος απογύμνωσης: 11 mm.
• Ροπή σύσφιξης: 3,5 Nm.

Στους προστατευτές υπέρτασης είναι ιδιαίτερα σημαντικό οι συνδέσεις να παραμένουν όσο το δυνατόν πιο σύντομες και άμεσες σύμφωνα με τις οδηγίες εγκατάστασης, καθώς η επαγωγή των αγωγών μπορεί να αυξήσει την υπολειπόμενη τάση που φτάνει στον εξοπλισμό.

Βαθμός προστασίας

Η Schneider Electric ορίζει:

• Μπροστινό μέρος: IP40 σύμφωνα με το IEC 60529.
• Ακροδέκτες: IP20 σύμφωνα με το IEC 60529.
• Αντοχή σε κρούσεις: IK03 σύμφωνα με το IEC 62262.

Η συσκευή πρέπει να εγκαθίσταται μέσα σε πίνακα ή κατάλληλο περίβλημα ώστε να επιτυγχάνεται ο απαιτούμενος βαθμός προστασίας της εγκατάστασης.

Περιβαλλοντικές συνθήκες λειτουργίας

• Θερμοκρασία λειτουργίας: -25 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 85 °C.
• Σχετική υγρασία: 5-95 %.
• Υψόμετρο λειτουργίας: έως 2.000 m.

Εφαρμογές του Schneider Electric A9L15687

Το Acti9 iPF K 40 μπορεί να χρησιμοποιηθεί ως μέρος της προστασίας από υπερτάσεις μονοφασικών εγκαταστάσεων συμβατών με τα ηλεκτρικά του χαρακτηριστικά.

Μεταξύ των πιθανών εφαρμογών του περιλαμβάνονται:

• Ηλεκτρικοί πίνακες κατοικιών.
• Κατοικίες.
• Εμπορικοί χώροι.
• Κτίρια γραφείων.
• Τριτογενείς εγκαταστάσεις.
• Δευτερεύοντες πίνακες διανομής.
• Ευαίσθητος ηλεκτρονικός εξοπλισμός.
• Συστήματα κλιματισμού.
• Εξοπλισμός ελέγχου και αυτοματισμού.
• Εγκαταστάσεις σε δίκτυα TT ή TN-S.

Προστασία σε σειρά

Η Schneider Electric αναφέρει ότι αυτός ο SPD μπορεί να χρησιμοποιηθεί για να παρέχει δευτερεύουσα προστασία των φορτίων και να τοποθετηθεί σε σειρά σε σχέση με προστατευτές υπέρτασης που βρίσκονται στην είσοδο της εγκατάστασης.

Μια αρχιτεκτονική σε σειρά επιτρέπει τον συντονισμό διαφορετικών επιπέδων προστασίας ώστε να μειώνεται σταδιακά η υπέρταση πριν φτάσει στον πιο ευαίσθητο εξοπλισμό.

Τεχνικά χαρακτηριστικά του Schneider Electric A9L15687

• Μάρκα: Schneider Electric.
• Κωδικός: A9L15687.
• Σειρά: Acti9.
• Οικογένεια: Acti9 iPF K.
• Σύντομη ονομασία: iPF K 40.
• Τύπος: προστατευτής υπέρτασης SPD.
• Κλάση: Τύπου 2.
• Εφαρμογή: ηλεκτρική διανομή.
• Διαμόρφωση: 1P+N.
• Συμβατά δίκτυα: TT και TN-S.
• Τεχνολογία: MOV + GDT.
• Ονομαστική τάση Ue: 230 V AC ±10 %.
• Συχνότητα: 50/60 Hz.
• Ονομαστικό ρεύμα εκφόρτισης In: 15 kA.
• Μέγιστο ρεύμα εκφόρτισης Imax: 40 kA.
• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Χρόνος απόκρισης: ≤25 ns.
• Υπολειπόμενο ρεύμα προς γη Ipe: 0,003 mA.
• Τοπική σηματοδότηση: οπτική.
• Απομακρυσμένη σηματοδότηση: όχι.
• Υποδεικνυόμενος σχετικός αυτόματος διακόπτης: iK60N 40 A καμπύλη C, Icu 6 kA.
• Υποδεικνυόμενη σχετική ασφάλεια: gG 63 A, Icu 25 kA.
• Τοποθέτηση: κλιπ σε ράγα DIN.
• Πλάτος: 36 mm.
• Ύψος: 81 mm.
• Βάθος: 69 mm.
• Μοναδιαίο πλάτος: 2 modules.
• Βάρος: περίπου 210 g.
• Χρώμα: λευκό RAL 9003.
• Μέγιστος άκαμπτος αγωγός: 25 mm².
• Μέγιστος εύκαμπτος αγωγός: 16 mm².
• Μήκος απογύμνωσης: 11 mm.
• Ροπή σύσφιξης: 3,5 Nm.
• Μπροστινή προστασία: IP40.
• Προστασία στους ακροδέκτες: IP20.
• Αντοχή σε κρούσεις: IK03.
• Θερμοκρασία λειτουργίας: -25 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 85 °C.
• Υψόμετρο λειτουργίας: έως 2.000 m.
• Πρότυπο: IEC 61643-11:2011.
• Πιστοποιήσεις: CE και EAC.
• EAN: 3606480089831.

Προστασία Τύπου 2 40 kA για δίκτυα TT και TN-S

Ο Schneider Electric Acti9 iPF K A9L15687 συνδυάζει σε μόλις δύο modules προστασία Τύπου 2 με Imax 40 kA, In 15 kA και Up μικρότερο από 1,5 kV. Η διαμόρφωση 1P+N και η τεχνολογία MOV + GDT είναι ειδικά προσαρμοσμένες σε μονοφασικές εγκαταστάσεις με δίκτυα TT και TN-S.

Η οπτική ένδειξη επιτρέπει τον οπτικό έλεγχο της κατάστασής του, ενώ η ικανότητα Isccr 25 kA και οι επιλογές συντονισμού με αυτόματο διακόπτη ή ασφάλεια διευκολύνουν την ενσωμάτωσή του σε σωστά σχεδιασμένους πίνακες διανομής.

Σημαντικό: ο A9L15687 προστατεύει από παροδικές υπερτάσεις, αλλά δεν αντικαθιστά έναν μαγνητοθερμικό διακόπτη, έναν διακόπτη διαρροής ούτε την προστασία από μόνιμες υπερτάσεις όταν αυτή απαιτείται. Για να επιτευχθούν οι προβλεπόμενες επιδόσεις πρέπει να τηρούνται το σύστημα δικτύου, η εφεδρική προστασία, οι διατομές των αγωγών, η γείωση και τα μέγιστα μήκη σύνδεσης που ορίζει η Schneider Electric.
