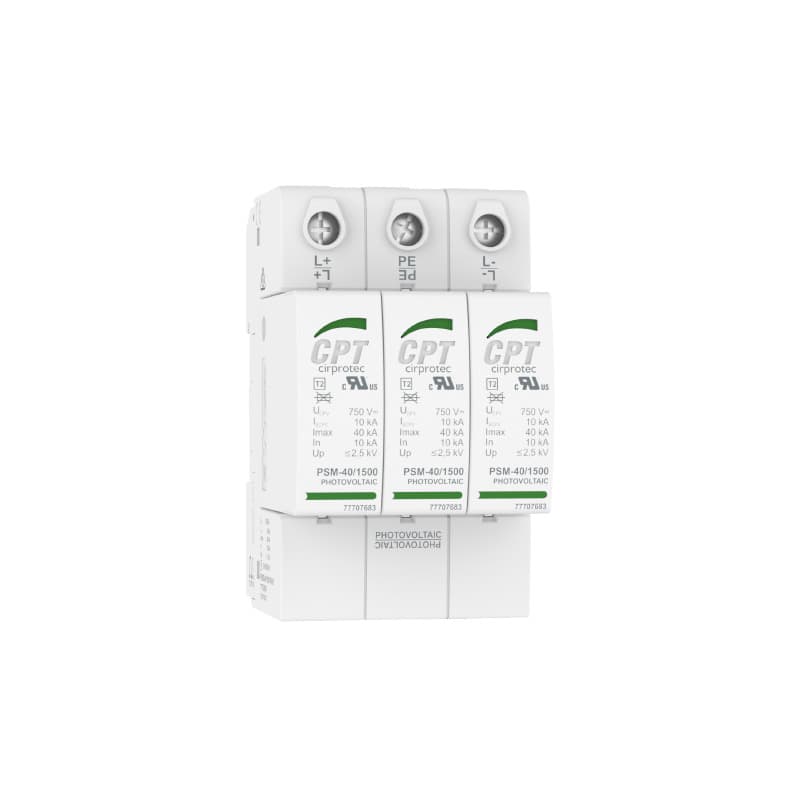

Αποσπώμενος Προστατευτικός Αποζεύκτης Υπερτάσεων PSM3-40/1000 PV 3 Μονάδες

Ο απαγωγέας μεταβατικών υπερτάσεων Cirprotec PSM3-40/1000 PV, κωδικός 77707852, είναι μια συσκευή Τύπου 2 ειδικά σχεδιασμένη για την προστασία φωτοβολταϊκών εγκαταστάσεων σε συνεχές ρεύμα από μεταβατικές υπερτάσεις. Διαθέτει διαμόρφωση YPV με συνδέσεις L+, L- και PE, μέγιστη συνεχή τάση λειτουργίας Ucpv 1060 V DC, μέγιστο ρεύμα εκφόρτισης Imax 40 kA και ονομαστικό ρεύμα εκφόρτισης In 20 kA.

Η αποσπώμενη μορφή του επιτρέπει την αντικατάσταση των φυσιγγίων προστασίας όταν φτάσουν στο τέλος της ωφέλιμης ζωής τους, χωρίς να χρειάζεται αντικατάσταση της βάσης που είναι εγκατεστημένη στον πίνακα. Καταλαμβάνει 3 modules σε ράγα DIN, ενσωματώνει οπτική ένδειξη κατάστασης, δυναμική θερμική αποσύνδεση και αναστρέψιμο σασί που επιτρέπει την οργάνωση της εισόδου των καλωδίων από το επάνω ή το κάτω μέρος.

Φωτοβολταϊκός απαγωγέας Τύπου 2 / Κλάση II

Ο PSM3-40/1000 PV ταξινομείται ως απαγωγέας μεταβατικών υπερτάσεων PV Τύπου 2 σύμφωνα με EN και Κλάσης II σύμφωνα με IEC. Έχει αναπτυχθεί ειδικά για φωτοβολταϊκά κυκλώματα σε συνεχές ρεύμα και συμμορφώνεται με το πρότυπο IEC/EN 61643-31.

Η λειτουργία του είναι να περιορίζει τις σύντομες αιχμές τάσης που μπορεί να εμφανιστούν σε μια ηλιακή εγκατάσταση ως αποτέλεσμα επαγόμενων υπερτάσεων, ηλεκτρικών χειρισμών ή έμμεσων επιδράσεων κεραυνικών εκκενώσεων, συμβάλλοντας στην προστασία των αντιστροφέων και άλλου συνδεδεμένου εξοπλισμού στην πλευρά DC.

Ucpv 1060 V DC

Παρότι η εμπορική ονομασία του μοντέλου είναι PSM3-40/1000 PV, η Cirprotec ορίζει μέγιστη συνεχή τάση λειτουργίας Ucpv 1060 V DC σύμφωνα με IEC.

Η τιμή αυτή πρέπει να λαμβάνεται υπόψη κατά τον σχεδιασμό της προστασίας της εγκατάστασης. Η μέγιστη τάση ανοικτού κυκλώματος των strings φωτοβολταϊκών, λαμβάνοντας ιδιαίτερα υπόψη τις συνθήκες χαμηλής θερμοκρασίας, πρέπει να παραμένει εντός των επιτρεπόμενων ορίων του απαγωγέα.

Imax 40 kA και In 20 kA

Ο Cirprotec 77707852 προσφέρει υψηλή ικανότητα εκφόρτισης για την αντιμετώπιση μεταβατικών παλμών με κυματομορφή 8/20 µs:

• Μέγιστο ρεύμα εκφόρτισης Imax: 40 kA.
• Ονομαστικό ρεύμα εκφόρτισης In: 20 kA.
• Κυματομορφή δοκιμής: 8/20 µs.

Οι επιδόσεις αυτές προορίζονται για την προστασία της πλευράς συνεχούς ρεύματος σε φωτοβολταϊκά πάρκα, φωτοβολταϊκές στέγες και εγκαταστάσεις αυτοπαραγωγής συμβατές με το επίπεδο τάσης του.

Επίπεδο προστασίας Up ≤4 kV

Η Cirprotec καθορίζει επίπεδο προστασίας τάσης Up ≤4 kV στο ονομαστικό ρεύμα εκφόρτισης, τόσο μεταξύ L+ και L- όσο και μεταξύ γραμμής και γείωσης.

Η τιμή Up αντιπροσωπεύει την υπολειπόμενη τάση που εμφανίζεται στους ακροδέκτες του απαγωγέα κατά τη διάρκεια της τυποποιημένης δοκιμής. Για να επιτευχθεί σωστά συντονισμένη προστασία, η τιμή αυτή πρέπει να είναι συμβατή με την αντοχή τάσης του αντιστροφέα και των υπόλοιπων συσκευών που είναι εγκατεστημένες κατάντη.

Διαμόρφωση YPV με L+, L- και PE

Ο PSM3-40/1000 PV χρησιμοποιεί διαμόρφωση YPV που αποτελείται από τρία στοιχεία προστασίας και συνδέσεις L+, PE και L-. Οι τρόποι προστασίας που αναφέρει η Cirprotec είναι:

• L+ / PE.
• L- / PE.
• L+ / L-.

Αυτή η αρχιτεκτονική έχει σχεδιαστεί ειδικά για φωτοβολταϊκά δίκτυα σε συνεχές ρεύμα.

Αντοχή σε βραχυκύκλωμα Iscpv 10 kA

Ο απαγωγέας παρουσιάζει αντοχή σε βραχυκύκλωμα Iscpv 10 kA σύμφωνα με τις προδιαγραφές IEC που δημοσιεύει η Cirprotec.

Ο κατασκευαστής αναφέρει ότι η σειρά PSM YPV δεν απαιτεί προασφάλεια εφεδρείας σε φωτοβολταϊκές εφαρμογές εντός των καθορισμένων συνθηκών, χάρη στο εσωτερικό σύστημα αποσύνδεσης και την ικανότητα διακοπής της.

Δυναμική θερμική αποσύνδεση

Ο PSM3-40/1000 PV ενσωματώνει σύστημα δυναμικής θερμικής αποσύνδεσης βελτιστοποιημένο για τάσεις συνεχούς ρεύματος. Όταν το προστατευτικό στοιχείο φτάσει σε κατάσταση τέλους ζωής ή ανώμαλης λειτουργίας, ο εσωτερικός μηχανισμός το αποσυνδέει αφήνοντας το κύκλωμα προστασίας ανοικτό.

Το σύστημα αυτό έχει σχεδιαστεί για να διαχειρίζεται με ασφάλεια τις συνθήκες υποβάθμισης που μπορεί να προκύψουν κατά τη διάρκεια της ωφέλιμης ζωής μιας συσκευής προστασίας από υπερτάσεις.

Χρόνος απόκρισης ≤25 ns

Ο χρόνος απόκρισης που καθορίζει η Cirprotec είναι ≤25 ns. Αυτή η ταχεία δράση επιτρέπει την απόκριση σε μεταβατικούς παλμούς πολύ μικρής διάρκειας πριν η υπέρταση διαδοθεί προς τον προστατευόμενο εξοπλισμό.

Αποσπώμενη μορφή

Ένα από τα κύρια πλεονεκτήματα του PSM3-40/1000 PV είναι η αποσπώμενη κατασκευή του. Τα φυσίγγια μπορούν να αφαιρεθούν μεμονωμένα από τη βάση που είναι εγκατεστημένη, διευκολύνοντας την επιθεώρηση και την αντικατάσταση κατά τις εργασίες συντήρησης.

Τα φυσίγγια είναι επίσης μηχανικά κωδικοποιημένα για να βοηθούν στην αποφυγή λαθών αντικατάστασης με εκδόσεις ακατάλληλης τάσης.

Ανταλλακτικό φυσίγγιο PSM-40/1000 PV

Η Cirprotec ορίζει ως ανταλλακτικό για την έκδοση 1000 V το φυσίγγιο PSM-40/1000 PV, κωδικός 77707657.

Το μεμονωμένο φυσίγγιο διαθέτει Ucpv 530 V DC, Imax 40 kA, In 20 kA και Up ≤2 kV, αποτελώντας μέρος της διαμόρφωσης YPV τριών στοιχείων που χρησιμοποιεί το πλήρες σύνολο.

Οπτικός δείκτης τέλους ζωής

Ο απαγωγέας ενσωματώνει οπτική ένδειξη για τη διευκόλυνση του ελέγχου της κατάστασής του κατά τις εργασίες επιθεώρησης του πίνακα:

• Πράσινο: ο απαγωγέας σε λειτουργική κατάσταση.
• Μη πράσινο: φυσίγγιο που πρέπει να αντικατασταθεί.

Ο κωδικός 77707852 αντιστοιχεί στην τυπική έκδοση χωρίς απομακρυσμένη επαφή. Η Cirprotec διαθέτει τον κωδικό 77707853, PSM3-40/1000 PV IR, ως παραλλαγή εξοπλισμένη με απομακρυσμένη ένδειξη.

Αναστρέψιμο σασί

Η βάση ενσωματώνει αναστρέψιμο σασί που επιτρέπει την οργάνωση της εισόδου των αγωγών από το επάνω ή το κάτω μέρος της συσκευής. Αυτό το χαρακτηριστικό προσφέρει μεγαλύτερη ευελιξία κατά τον σχεδιασμό και την καλωδίωση πινάκων προστασίας φωτοβολταϊκών.

3 modules για ράγα DIN

Ο Cirprotec PSM3-40/1000 PV καταλαμβάνει 3 modules και είναι έτοιμος για τοποθέτηση σε ράγα DIN. Οι κατά προσέγγιση διαστάσεις του είναι 54 mm πλάτος, 90 mm ύψος και 70 mm βάθος.

Η αρθρωτή μορφή του διευκολύνει την εγκατάσταση μαζί με αποζεύκτες, ασφάλειες, προστασίες strings και άλλα συνήθη στοιχεία σε ηλεκτρικούς πίνακες συνεχούς ρεύματος.

Ακροδέκτες για αγωγούς έως 35 mm²

Η Cirprotec καθορίζει τις ακόλουθες δυνατότητες σύνδεσης:

• Άκαμπτος αγωγός: 6 έως 35 mm².
• Εύκαμπτος αγωγός: 6 έως 25 mm².
• Ροπή σύσφιξης: 3 Nm.

Η τελική διατομή των αγωγών πρέπει να καθορίζεται σύμφωνα με τα ηλεκτρικά και μηχανικά χαρακτηριστικά της εγκατάστασης και τις ισχύουσες οδηγίες τοποθέτησης.

Προστασία IP20

Η συσκευή διαθέτει βαθμό προστασίας IP20. Έχει σχεδιαστεί για εγκατάσταση μέσα σε ηλεκτρικό πίνακα ή περίβλημα που παρέχει τον κατάλληλο βαθμό προστασίας για το σημείο εγκατάστασης.

Ευρύ εύρος θερμοκρασίας

Ο PSM3-40/1000 PV μπορεί να λειτουργεί σε εύρος θερμοκρασίας από -40 έως +85 °C και επιτρέπει σχετική υγρασία από 5 έως 95%.

Το μονωτικό υλικό είναι PA66 CT1 και διαθέτει ταξινόμηση ευφλεκτότητας UL94 V-0.

Βάρος 325 g

Η έκδοση PSM3-40/1000 PV παρουσιάζει καθαρό βάρος περίπου 0,325 kg. Οι διαστάσεις συσκευασίας που καθορίζονται για τη σειρά είναι 117 x 63 x 90 mm.

Επιδόσεις σύμφωνα με UL

Εκτός από την ταξινόμηση IEC/EN για φωτοβολταϊκές εγκαταστάσεις, η σειρά είναι πιστοποιημένη σύμφωνα με το UL 1449 5th Edition. Για την έκδοση 1000 V, η Cirprotec καθορίζει MCOV 1000 V DC, VPR 3000 V και ικανότητα SCCR 50 kA υπό τις συνθήκες του προτύπου UL.

Αυτές οι τιμές UL πρέπει να διακρίνονται από τα μεγέθη IEC, όπως το Ucpv 1060 V DC, το Iscpv 10 kA και το επίπεδο Up ≤4 kV.

Εφαρμογές του Cirprotec PSM3-40/1000 PV

• Φωτοβολταϊκές ηλιακές εγκαταστάσεις.
• Φωτοβολταϊκά πάρκα.
• Βιομηχανικές και εμπορικές ηλιακές στέγες.
• Συμβατές εγκαταστάσεις αυτοκατανάλωσης.
• Πίνακες προστασίας σε συνεχές ρεύμα.
• Προστασία της εισόδου DC φωτοβολταϊκών αντιστροφέων.
• Φωτοβολταϊκά συστήματα με τάση συμβατή με Ucpv 1060 V DC.

Τεχνικά χαρακτηριστικά του Cirprotec 77707852

• Μάρκα: Cirprotec.
• Κωδικός: 77707852.
• Μοντέλο: PSM3-40/1000 PV.
• Οικογένεια: PSM YPV.
• Τύπος: απαγωγέας μεταβατικών υπερτάσεων φωτοβολταϊκός.
• Εφαρμογή: εγκαταστάσεις PV σε συνεχές ρεύμα.
• Ταξινόμηση IEC: Κλάση II.
• Ταξινόμηση EN: PV Τύπου 2.
• Ταξινόμηση UL: Τύπος 2 CA.
• Διαμόρφωση δικτύου: YPV.
• Εσωτερική διαμόρφωση: +, -, PE.
• Τρόποι προστασίας: L+/PE, L-/PE και L+/L-.
• Μέγιστη συνεχή τάση λειτουργίας Ucpv: 1060 V DC.
• Ονομαστικό ρεύμα εκφόρτισης In: 20 kA, κυματομορφή 8/20 µs.
• Μέγιστο ρεύμα εκφόρτισης Imax: 40 kA, κυματομορφή 8/20 µs.
• Up L+/L-: ≤4 kV.
• Up γραμμή/PE: ≤4 kV.
• Αντοχή σε βραχυκύκλωμα Iscpv: 10 kA.
• Προασφάλεια σε PV: δεν απαιτείται εντός των συνθηκών που καθορίζει η Cirprotec.
• Χρόνος απόκρισης: ≤25 ns.
• Δυναμική θερμική αποσύνδεση: ναι.
• Τρόπος θερμικής αποσύνδεσης: ανοικτό κύκλωμα.
• Μορφή: αποσπώμενη.
• Αντικαταστάσιμα φυσίγγια: ναι.
• Μηχανικά κωδικοποιημένα φυσίγγια: ναι.
• Οπτικός δείκτης: πράσινο OK / μη πράσινο αντικατάσταση.
• Απομακρυσμένη ένδειξη: όχι.
• Ισοδύναμος κωδικός με απομακρυσμένη ένδειξη: 77707853.
• Αναστρέψιμο σασί: ναι.
• Αριθμός modules DIN: 3.
• Τοποθέτηση: ράγα DIN.
• Κατά προσέγγιση διαστάσεις: 54 x 90 x 70 mm.
• Καθαρό βάρος: 0,325 kg.
• Βαθμός προστασίας: IP20.
• Μονωτικό υλικό: PA66 CT1.
• Βαθμός ευφλεκτότητας: UL94 V-0.
• Άκαμπτος αγωγός: 6-35 mm².
• Εύκαμπτος αγωγός: 6-25 mm².
• Ροπή σύσφιξης: 3 Nm.
• Θερμοκρασία λειτουργίας: -40 έως +85 °C.
• Σχετική υγρασία: 5-95%.
• Ανταλλακτικό φυσίγγιο: PSM-40/1000 PV.
• Κωδικός φυσιγγίου: 77707657.
• MCOV σύμφωνα με UL: 1000 V DC.
• VPR σύμφωνα με UL: 3000 V.
• SCCR σύμφωνα με UL: 50 kA.
• Πρότυπα: IEC/EN 61643-31 και UL 1449 5th Edition.

Αποσπώμενη προστασία Τύπου 2 για φωτοβολταϊκές εγκαταστάσεις υψηλής τάσης

Ο Cirprotec PSM3-40/1000 PV συνδυάζει Ucpv 1060 V DC, μέγιστο ρεύμα εκφόρτισης 40 kA, In 20 kA και επίπεδο προστασίας Up ≤4 kV σε μια συμπαγή συσκευή 3 modules DIN. Αυτές οι επιδόσεις τον καθιστούν μια εξειδικευμένη λύση για την προστασία από μεταβατικές υπερτάσεις στην πλευρά DC συμβατών φωτοβολταϊκών εγκαταστάσεων.

Η αποσπώμενη μορφή του, τα αντικαταστάσιμα και κωδικοποιημένα φυσίγγια, ο οπτικός δείκτης κατάστασης, η δυναμική θερμική αποσύνδεση και το αναστρέψιμο σασί διευκολύνουν τόσο την αρχική εγκατάσταση όσο και τις μετέπειτα εργασίες συντήρησης του πίνακα.

Σημαντικό: η εμπορική ονομασία περιλαμβάνει το “1000 PV”, ενώ η μέγιστη συνεχή τάση λειτουργίας που καθορίζει η Cirprotec σύμφωνα με IEC είναι Ucpv 1060 V DC. Αυτή η αναφορά διαθέτει οπτική ένδειξη, αλλά όχι απομακρυσμένη επαφή· για απομακρυσμένη σηματοδότηση αντιστοιχεί η έκδοση 77707853.
