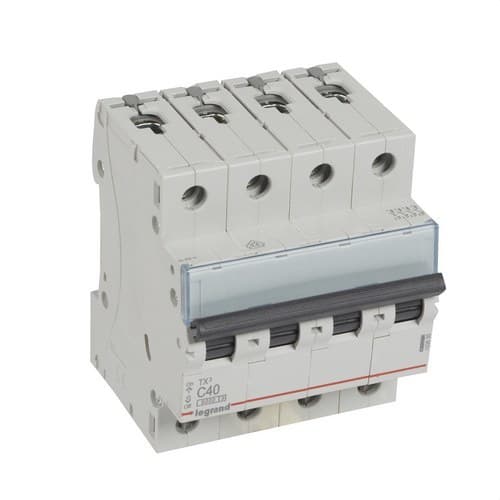

Μαγνητοθερμικός TX3 4P 40A Καμπύλη C Καμπύλη C 6kA

Ο αυτόματος μικροαυτόματος Legrand TX³ 403630 είναι ένας αυτόματος διακόπτης με 4 προστατευμένους πόλους και 40 αμπέρ, σχεδιασμένος για την προστασία ηλεκτρικών εγκαταστάσεων από υπερφορτώσεις και βραχυκυκλώματα. Διαθέτει καμπύλη απόζευξης C, ονομαστική τάση 400 volt και ικανότητα διακοπής 6 kiloamperes στα 400 volt σύμφωνα με το EN 60898-1.

Η μορφή του με 4 modules και η τοποθέτηση σε ράγα DIN διευκολύνουν την ενσωμάτωσή του σε οικιακούς, επαγγελματικούς και βιομηχανικούς ηλεκτρικούς πίνακες. Εκτός από τη μαγνητοθερμική προστασία, η συσκευή μπορεί να χρησιμοποιηθεί για τον έλεγχο και την απομόνωση του ηλεκτρικού κυκλώματος και δέχεται διάφορα βοηθητικά στοιχεία και αξεσουάρ της σειράς Legrand DX³.

Μαγνητοθερμικός Legrand TX³ 4 πόλων και 40 αμπέρ

Η αναφορά 403630 ανήκει στη σειρά αυτόματων διακοπτών TX³ της Legrand. Διαθέτει 4 συνολικούς πόλους και 4 προστατευμένους πόλους, παρέχοντας μαγνητοθερμική προστασία σε όλους τους πόλους της συσκευής.

Το ονομαστικό ρεύμα είναι 40 αμπέρ και η ονομαστική τάση λειτουργίας είναι 400 volt εναλλασσόμενου ρεύματος, με ονομαστικό εύρος που ορίζει η Legrand μεταξύ 360 και 440 volt.

Προστασία από υπερφορτώσεις και βραχυκυκλώματα

Ο αυτόματος διακόπτης συνδυάζει δύο αρχές προστασίας. Το θερμικό μέρος ενεργεί απέναντι σε παρατεταμένες υπερφορτώσεις που μπορούν να προκαλέσουν υπερθέρμανση των αγωγών, ενώ η μαγνητική απόζευξη παρέχει ταχεία λειτουργία σε υψηλά ρεύματα που προκαλούνται από βραχυκύκλωμα.

Ο συνδυασμός αυτός επιτρέπει την προστασία της καλωδίωσης και των συνδεδεμένων συσκευών από τις κύριες καταστάσεις υπερέντασης που μπορεί να εμφανιστούν σε μια ηλεκτρική εγκατάσταση.

Καμπύλη απόζευξης C

Ο Legrand 403630 διαθέτει καμπύλη απόζευξης C. Ο κατασκευαστής ορίζει για αυτή την καμπύλη μαγνητικό κατώφλι μεταξύ 5 και 10 φορές του ονομαστικού ρεύματος.

Σε αυτή την έκδοση των 40 αμπέρ, η μαγνητική απόζευξη βρίσκεται μεταξύ 200 και 400 αμπέρ. Το χαρακτηριστικό αυτό επιτρέπει την αντοχή σε ορισμένες στιγμιαίες αιχμές ρεύματος, διατηρώντας ταυτόχρονα γρήγορη απόκριση απέναντι σε βραχυκυκλώματα.

Ικανότητα διακοπής 6 kiloamperes στα 400 volt

Σύμφωνα με το πρότυπο EN 60898-1, ο μικροαυτόματος διαθέτει ονομαστική ικανότητα διακοπής 6 kiloamperes στα 400 volt.

Για τάση 230 volt, η Legrand αναφέρει ονομαστική ικανότητα διακοπής 10 kiloamperes σύμφωνα με το EN 60898-1.

Ικανότητα διακοπής σύμφωνα με IEC 60947-2

Σύμφωνα με το IEC 60947-2, η τελική ικανότητα διακοπής που καθορίζει η Legrand είναι:

• 6 kiloamperes στα 400 volt.
• 10 kiloamperes στα 230 volt.

Οι τιμές ικανότητας διακοπής πρέπει πάντα να ερμηνεύονται μαζί με την τάση και το αντίστοιχο πρότυπο δοκιμής.

Κλάση περιορισμού ενέργειας 3

Ο Legrand TX³ 403630 παρουσιάζει κλάση περιορισμού ενέργειας 3 σύμφωνα με το EN 60898-1.

Ο περιορισμός ενέργειας βοηθά στη μείωση της ενέργειας που διέρχεται από την εγκατάσταση κατά τη διάρκεια ενός βραχυκυκλώματος, μειώνοντας τις θερμικές και ηλεκτροδυναμικές καταπονήσεις που δέχονται οι αγωγοί και τα υπόλοιπα εξαρτήματα κατάντη.

Τοποθέτηση σε ράγα DIN και μορφή 4 modules

Ο μικροαυτόματος έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN και καταλαμβάνει πλάτος ίσο με 4 modules.

Το βάθος εγκατάστασής του είναι 44 χιλιοστά, επιτρέποντας την ενσωμάτωσή του σε αρθρωτούς ηλεκτρικούς πίνακες μαζί με διακόπτες διαρροής, επαφείς, αντικεραυνικά και άλλες συσκευές προστασίας και ελέγχου.

Διαστάσεις

• Πλάτος: 70,8 χιλιοστά.
• Ύψος: 88 χιλιοστά.
• Βάθος: 77,8 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Μοναδιαίο πλάτος: 4 modules.

Κλέμμες με προστασία IP20

Οι ακροδέκτες έχουν σχεδιαστεί με προστασία IP20 έναντι τυχαίας επαφής με τα δάχτυλα όταν η συσκευή είναι σωστά εγκατεστημένη.

Ο διακόπτης χρησιμοποιεί βιδωτούς ακροδέκτες και μπορεί να συνδεθεί τόσο με αγωγούς όσο και με συμβατά συστήματα διανομής με χτένα.

Ικανότητα σύνδεσης

• Εύκαμπτος αγωγός: έως 25 τετραγωνικά χιλιοστά.
• Άκαμπτος αγωγός: έως 35 τετραγωνικά χιλιοστά.

Η ικανότητα σύνδεσης επιτρέπει τη χρήση του μικροαυτόματου σε ηλεκτρικούς πίνακες με διαφορετικές διατομές αγωγών, εντός των ορίων που ορίζει η Legrand.

Τροφοδοσία από επάνω ή από κάτω

Ο TX³ 403630 επιτρέπει την ηλεκτρική τροφοδοσία από την επάνω ή την κάτω πλευρά, προσφέροντας μεγαλύτερη ευελιξία κατά τον σχεδιασμό και την καλωδίωση του πίνακα.

Η Legrand προβλέπει σύνδεση με χάλκινο καλώδιο ή συμβατή χτένα διανομής, διευκολύνοντας την κοινή τροφοδοσία πολλών αρθρωτών συσκευών.

Τάση μόνωσης 500 volt

Η ονομαστική τάση μόνωσης της συσκευής είναι 500 volt. Επιπλέον, διαθέτει ονομαστική αντοχή σε κρουστική τάση 4 kilovolt.

• Ονομαστική τάση: 400 volt.
• Ονομαστικό εύρος τάσης: μεταξύ 360 και 440 volt.
• Τάση μόνωσης: 500 volt.
• Αντοχή σε κρουστική τάση: 4 kilovolt.
• Συχνότητα: μεταξύ 50 και 60 hertz.

Προστασία IP20 και IK02

Ο αυτόματος διακόπτης διαθέτει βαθμό προστασίας IP20 και μηχανική αντοχή σε κρούσεις IK02.

Ο ονομαστικός βαθμός ρύπανσης είναι 2, σύμφωνα με τα τεχνικά χαρακτηριστικά που καθορίζει η Legrand.

Συμβατός με βοηθητικά στοιχεία Legrand DX³

Ο μικροαυτόματος μπορεί να συμπληρωθεί με συμβατά βοηθητικά στοιχεία και αξεσουάρ της σειράς Legrand DX³, επιτρέποντας την επέκταση των λειτουργιών του ηλεκτρικού πίνακα ανάλογα με τις ανάγκες του έργου.

Μεταξύ των δυνατοτήτων της σειράς περιλαμβάνονται βοηθητικά στοιχεία χειρισμού και σηματοδότησης καθώς και συμβατές λύσεις ενεργοποίησης. Η επιλογή του αξεσουάρ πρέπει να ελέγχεται στην ισχύουσα τεκμηρίωση της Legrand.

Ενσωματωμένη θήκη ετικέτας

Η πρόσοψη διαθέτει ενσωματωμένη θήκη ετικέτας που επιτρέπει την καθαρή αναγνώριση του προστατευόμενου κυκλώματος.

Το χαρακτηριστικό αυτό διευκολύνει τις εργασίες εγκατάστασης, επιθεώρησης και συντήρησης, ειδικά σε πίνακες με μεγάλο αριθμό κυκλωμάτων.

Κατασκευή χωρίς αλογόνα

Η Legrand χαρακτηρίζει αυτόν τον αυτόματο διακόπτη ως χωρίς αλογόνα. Το περίβλημα έχει γκρι φινίρισμα παρόμοιο με RAL 7035.

Τεχνικά χαρακτηριστικά του Legrand TX³ 403630

• Μάρκα: Legrand.
• Σειρά: TX³.
• Κωδικός: 403630.
• EAN: 3245064036306.
• Τύπος προϊόντος: αυτόματος μαγνητοθερμικός διακόπτης.
• Αριθμός πόλων: 4.
• Αριθμός προστατευμένων πόλων: 4.
• Ονομαστικό ρεύμα: 40 αμπέρ.
• Καμπύλη απόζευξης: C.
• Μαγνητικό κατώφλι: μεταξύ 200 και 400 αμπέρ.
• Ονομαστική τάση: 400 volt εναλλασσόμενου ρεύματος.
• Ονομαστικό εύρος τάσης: μεταξύ 360 και 440 volt.
• Συχνότητα: μεταξύ 50 και 60 hertz.
• Ικανότητα διακοπής σύμφωνα με EN 60898-1 στα 400 volt: 6 kiloamperes.
• Ικανότητα διακοπής σύμφωνα με EN 60898-1 στα 230 volt: 10 kiloamperes.
• Τελική ικανότητα διακοπής σύμφωνα με IEC 60947-2 στα 400 volt: 6 kiloamperes.
• Τελική ικανότητα διακοπής σύμφωνα με IEC 60947-2 στα 230 volt: 10 kiloamperes.
• Ονομαστική τάση μόνωσης: 500 volt.
• Αντοχή σε κρουστική τάση: 4 kilovolt.
• Κλάση περιορισμού ενέργειας: 3.
• Βαθμός ρύπανσης: 2.
• Τύπος τοποθέτησης: ράγα DIN.
• Αριθμός modules: 4.
• Πλάτος: 70,8 χιλιοστά.
• Ύψος: 88 χιλιοστά.
• Βάθος: 77,8 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Βαθμός προστασίας: IP20.
• Αντοχή σε κρούσεις: IK02.
• Μέγιστη ικανότητα για εύκαμπτο αγωγό: 25 τετραγωνικά χιλιοστά.
• Μέγιστη ικανότητα για άκαμπτο αγωγό: 35 τετραγωνικά χιλιοστά.
• Τύπος ακροδέκτη: βιδωτός.
• Σύνδεση με χτένα: ναι, με συμβατά συστήματα.
• Κατεύθυνση τροφοδοσίας: από επάνω ή από κάτω.
• Συμβατά βοηθητικά στοιχεία: ναι.
• Θήκη ετικέτας: ενσωματωμένη.
• Χωρίς αλογόνα: ναι.
• Χρώμα: γκρι παρόμοιο με RAL 7035.
• Θερμοκρασία αποθήκευσης: μεταξύ -40 και 70 βαθμών Κελσίου.

Τετραπολική προστασία για ηλεκτρικούς πίνακες

Ο Legrand TX³ 403630 συνδυάζει προστασία 4 πόλων, ονομαστικό ρεύμα 40 αμπέρ, καμπύλη C και ικανότητα διακοπής 6 kiloamperes στα 400 volt για την προστασία κυκλωμάτων από υπερφορτώσεις και βραχυκυκλώματα.

Η μορφή του με 4 modules, η τοποθέτηση DIN, η τροφοδοσία από επάνω ή από κάτω, οι κλέμμες με προστασία IP20, η θήκη ετικέτας και η συμβατότητα με βοηθητικά στοιχεία DX³ διευκολύνουν την ενσωμάτωσή του σε οικιακούς, επαγγελματικούς και βιομηχανικούς ηλεκτρικούς πίνακες.
