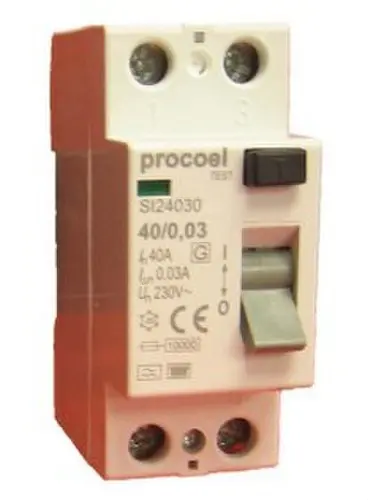

Υπερασφαλισμένος Διακόπτης Διαφορικού Ρεύματος 2P 40A 300mA

Ο διαφορικός διακόπτης υπερ-ανοσοποιημένος Procoel SI240300 είναι μια συσκευή 2 πόλων, 40 A και διαφορικής ευαισθησίας 300 mA, σχεδιασμένη για την προστασία ηλεκτρικών εγκαταστάσεων από υπολειμματικά ρεύματα διαρροής. Η τεχνολογία κλάσης F προσφέρει υψηλή ανοσία έναντι ανεπιθύμητων αποζεύξεων και επιτρέπει την ανίχνευση υπολειμματικών ρευμάτων με συνιστώσες διαφορετικών συχνοτήτων, καθιστώντας τον ιδιαίτερα κατάλληλο για κυκλώματα με μετατροπείς συχνότητας, κλιματισμό inverter, υπολογιστικό εξοπλισμό και άλλα ηλεκτρονικά φορτία.

Ο SI240300 διαθέτει ονομαστική ικανότητα διακοπής υπό συνθήκες 10 kA, ηλεκτρομηχανική λειτουργία, βαθμό προστασίας IP20 και σύνδεση για αγωγούς έως 35 mm². Η διπολική του μορφή ενδείκνυται για μονοφασικές εγκαταστάσεις και ο ουδέτερος βρίσκεται στην αριστερή πλευρά.

Υπερ-ανοσοποιημένος διαφορικός κλάσης F

Η κλάση F διευρύνει τις δυνατότητες ανίχνευσης έναντι των υπολειμματικών ρευμάτων που εμφανίζονται σε σύγχρονες εγκαταστάσεις με ηλεκτρονικά ισχύος. Εκτός από τα ημιτονοειδή εναλλασσόμενα ρεύματα και τις κυματομορφές που καλύπτονται από τους διαφορικούς κλάσης A, μπορεί να ανταποκριθεί σε υπολειμματικά ρεύματα που αποτελούνται από πολλαπλές συχνότητες.

Η Procoel αναφέρει για αυτή τη σειρά ικανότητα ανίχνευσης υπολειμματικών ρευμάτων μικτής συχνότητας έως 1 kHz, χαρακτηριστικό ιδιαίτερα χρήσιμο σε εγκαταστάσεις με μη γραμμικά φορτία και ηλεκτρονικό εξοπλισμό.

Υψηλή ανοσία έναντι ανεπιθύμητων αποζεύξεων

Ο υπερ-ανοσοποιημένος σχεδιασμός του SI240300 αυξάνει την αντοχή έναντι διαταραχών που μπορούν να προκαλέσουν ανεπιθύμητες αποσυνδέσεις σε συμβατικούς διαφορικούς διακόπτες.

Το χαρακτηριστικό αυτό είναι ιδιαίτερα ενδιαφέρον σε εγκαταστάσεις όπου υπάρχουν αρμονικές, ηλεκτρονικά φίλτρα, μετατροπείς ή συσκευές inverter και όπου επιδιώκεται η μείωση των άσκοπων διακοπών της παροχής.

Διαφορική ευαισθησία 300 mA

Το ονομαστικό διαφορικό ρεύμα IΔn είναι 300 mA. Αυτή η ευαισθησία χρησιμοποιείται συνήθως σε κυκλώματα όπου απαιτείται διαφορική προστασία έναντι σφαλμάτων μόνωσης με υψηλότερο όριο από αυτό των διαφορικών υψηλής ευαισθησίας 30 mA.

Η επιλογή της ευαισθησίας πρέπει να γίνεται σύμφωνα με το ηλεκτρικό σχέδιο, τις προστασίες που έχουν εγκατασταθεί ανάντη και κατάντη και τις κανονιστικές απαιτήσεις κάθε κυκλώματος.

2 πόλοι για μονοφασικές εγκαταστάσεις

Ο SI240300 διαθέτει 2 πόλους και είναι έτοιμος να διακόπτει τους ενεργούς αγωγούς μιας μονοφασικής εγκατάστασης. Ο ουδέτερος βρίσκεται στην αριστερή πλευρά της συσκευής, στοιχείο που πρέπει να τηρείται κατά τη σύνδεση.

Ονομαστικό ρεύμα 40 A

Το ονομαστικό ρεύμα του διαφορικού διακόπτη είναι 40 A. Καθώς πρόκειται για διαφορικό χωρίς ενσωματωμένη προστασία από υπερένταση, πρέπει να συντονίζεται με τις κατάλληλες μικροαυτόματες διατάξεις για την προστασία του κυκλώματος από υπερφορτίσεις και βραχυκυκλώματα.

Ονομαστική ικανότητα διακοπής υπό συνθήκες 10 kA

Η Procoel ορίζει ονομαστική ικανότητα διακοπής υπό συνθήκες 10 kA σύμφωνα με τις προϋποθέσεις που ορίζονται από την ισχύουσα νομοθεσία για διαφορικούς διακόπτες.

Ο συντονισμός με τις προστασίες υπερέντασης πρέπει να πραγματοποιείται σύμφωνα με τα χαρακτηριστικά της εγκατάστασης και τις οδηγίες του κατασκευαστή.

Ανίχνευση ρευμάτων διαρροής έως 1 kHz

Ένα από τα βασικά χαρακτηριστικά του διαφορικού κλάσης F είναι η ικανότητά του να ανταποκρίνεται σε υπολειμματικά ρεύματα που περιέχουν διαφορετικές συχνότητες, τυπικά σε ηλεκτρονικές συσκευές και μετατροπείς.

Ο SI240300 μπορεί να ανιχνεύει εναλλασσόμενα ρεύματα, παλμικά ρεύματα με συνεχή συνιστώσα και υπολειμματικά ρεύματα μικτής συχνότητας έως 1 kHz.

Αντοχή σε μεταβατικούς παλμούς

Η σειρά SI προσφέρει υψηλή ανοσία έναντι μεταβατικών ρευμάτων. Για το συγκεκριμένο μοντέλο ορίζεται αντοχή σε παλμούς μορφής κύματος 8/20 µs έως 3 kA.

Το χαρακτηριστικό αυτό συμβάλλει στη μείωση των ανεπιθύμητων αποζεύξεων που προκαλούνται από ορισμένες βραχείας διάρκειας μεταβατικές διαταραχές.

Ηλεκτρομηχανική λειτουργία

Ο Procoel SI240300 χρησιμοποιεί ηλεκτρομηχανική αρχή λειτουργίας. Οι λειτουργίες ανίχνευσης, αξιολόγησης και διαφορικής απόζευξης δεν εξαρτώνται από βοηθητικά ηλεκτρονικά τροφοδοτούμενα εξωτερικά.

Αυτός ο σχεδιασμός βοηθά στη διατήρηση της διαφορικής λειτουργίας έναντι μεταβολών της τάσης τροφοδοσίας εντός των συνθηκών που προβλέπει ο κατασκευαστής.

Ιδιαίτερα κατάλληλος για ηλεκτρονικά φορτία

Η τεχνολογία κλάσης F καθιστά τον SI240300 μια ιδιαίτερα κατάλληλη επιλογή για κυκλώματα με εξοπλισμό ικανό να δημιουργεί παραμορφωμένα ή υψηλής συχνότητας υπολειμματικά ρεύματα.

• Κλιματιστικά inverter.
• Μετατροπείς και ρυθμιστές συχνότητας.
• Αντλίες με ηλεκτρονική ρύθμιση.
• Υπολογιστικός εξοπλισμός.
• Τροφοδοτικά μεταγωγής.
• Οικιακές συσκευές με ηλεκτρονικό έλεγχο ταχύτητας.
• Βιομηχανικός εξοπλισμός με ηλεκτρονικά ισχύος.
• Τριτογενείς εγκαταστάσεις με πολλά ηλεκτρονικά φορτία.

Σύνδεση με καλώδιο ή χτένα

Ο διαφορικός διακόπτης δέχεται σύνδεση με χάλκινους αγωγούς έως 35 mm² και επιτρέπει τη χρήση συμβατών χτενών διανομής τύπου PIN.

Το χαρακτηριστικό αυτό διευκολύνει την ενσωμάτωσή του μαζί με άλλες αρθρωτές συσκευές μέσα στον ηλεκτρικό πίνακα.

Μηχανικός δείκτης θέσης

Ο SI240300 διαθέτει οπτική σήμανση για γρήγορο έλεγχο της θέσης των επαφών του:

• Κόκκινο: κλειστές επαφές, θέση ON.
• Πράσινο: ανοιχτές επαφές, θέση OFF.

Αρθρωτή μορφή για ράγα DIN

Ο διαφορικός εγκαθίσταται σε ράγα DIN και παρουσιάζει περίπου διαστάσεις 85 mm ύψος, 58 mm βάθος και 35 mm πλάτος, που αντιστοιχούν σε συμπαγή μορφή 2 στοιχείων.

Μπορεί να εγκατασταθεί τόσο σε κατακόρυφη όσο και σε οριζόντια θέση, ανάλογα με τις ανάγκες διανομής του πίνακα.

Προστασία IP20

Ο SI240300 διαθέτει βαθμό προστασίας IP20 και έχει σχεδιαστεί για εγκατάσταση μέσα σε ηλεκτρικούς πίνακες ή κατάλληλα περιβλήματα που παρέχουν την απαραίτητη περιβαλλοντική προστασία και προστασία από επαφή.

Εφαρμοζόμενα πρότυπα

Η σειρά κατασκευάζεται σύμφωνα με το IEC/EN 61008-1 για διαφορικούς διακόπτες χωρίς ενσωματωμένη προστασία από υπερένταση. Για τις ειδικές επιδόσεις κλάσης F, η τεχνική τεκμηρίωση αναφέρεται επίσης στο EN 62423.

Τεχνικά χαρακτηριστικά του Procoel SI240300

• Μάρκα: Procoel / Hyundai Electric.
• Κωδικός: SI240300.
• Τύπος: υπερ-ανοσοποιημένος διαφορικός διακόπτης.
• Κλάση: F.
• Αριθμός πόλων: 2P.
• Εφαρμογή: μονοφασική εγκατάσταση.
• Θέση ουδετέρου: αριστερά.
• Ονομαστικό ρεύμα: 40 A.
• Διαφορική ευαισθησία IΔn: 300 mA / 0,3 A.
• Ονομαστική τάση: 230/400 V AC.
• Ονομαστική ικανότητα διακοπής υπό συνθήκες: 10 kA.
• Λειτουργία: ηλεκτρομηχανική.
• Ανίχνευση συχνοτήτων: έως 1 kHz.
• Ανοσία σε παλμούς 8/20 µs: έως 3 kA.
• Συνεχή ρεύματα χαμηλής τιμής που δεν επηρεάζουν τη λειτουργία: έως 10 mA.
• Ικανότητα σύνδεσης: αγωγοί από 1 έως 35 mm².
• Συμβατό με χτένα τύπου PIN: ναι.
• Δείκτης θέσης: κόκκινο ON / πράσινο OFF.
• Βαθμός προστασίας: IP20.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 35 mm.
• Περίπου διαστάσεις: 85 x 58 x 35 mm.
• Θέση εγκατάστασης: κατακόρυφη ή οριζόντια.
• Βοηθητικές επαφές: όχι.
• Ηλεκτρική/μηχανική αντοχή που δηλώνεται: ελάχιστο 2000 χειρισμοί.
• Πρότυπα: IEC/EN 61008-1 και EN 62423 για επιδόσεις κλάσης F.
• Σήμανση: CE.

Διαφορική προστασία για εγκαταστάσεις με ηλεκτρονικά

Ο Procoel SI240300 συνδυάζει ονομαστικό ρεύμα 40 A και ευαισθησία 300 mA με τις επιδόσεις ανοσίας και ανίχνευσης ενός διαφορικού κλάσης F. Η ικανότητά του να αναγνωρίζει υπολειμματικά ρεύματα μικτής συχνότητας έως 1 kHz επιτρέπει τη χρήση του σε εγκαταστάσεις όπου υπάρχει έντονη παρουσία ηλεκτρονικού εξοπλισμού.

Η ονομαστική ικανότητα διακοπής υπό συνθήκες 10 kA, η ανοσία σε παλμούς έως 3 kA, οι ακροδέκτες έως 35 mm² και η μορφή 2 στοιχείων ολοκληρώνουν μια λύση προσανατολισμένη σε συμβατές οικιακές, τριτογενείς και βιομηχανικές εγκαταστάσεις.

Σημαντικό: ο SI240300 είναι διαφορικός διακόπτης και δεν περιλαμβάνει μικροαυτόματη προστασία έναντι υπερφορτίσεων ή βραχυκυκλωμάτων. Επιπλέον, η ευαισθησία των 300 mA δεν πρέπει να συγχέεται με την πρόσθετη προστασία υψηλής ευαισθησίας των 30 mA που απαιτείται σε ορισμένα κυκλώματα. Η επιλογή και η εγκατάσταση πρέπει να πραγματοποιούνται σύμφωνα με τον REBT και τα συγκεκριμένα χαρακτηριστικά της εγκατάστασης.
