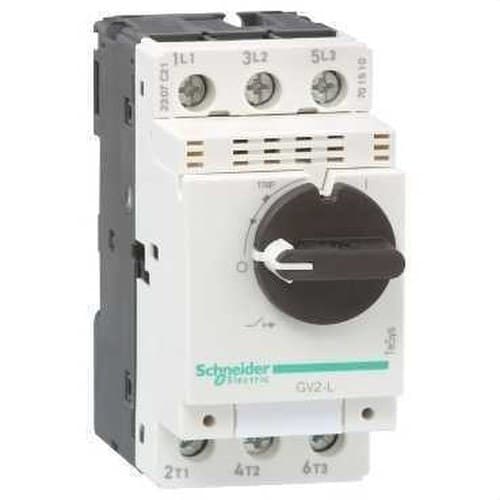

Μαγνητικός διακόπτης διαφορικής προστασίας 4A σύνδεση με βίδα

Ο μαγνητικός προστατευτικός διακόπτης κινητήρα Schneider Electric TeSys GV2L08 είναι ένας διακόπτης προστασίας κινητήρων με 3 πόλους και ονομαστικό ρεύμα 4 A, εξοπλισμένος αποκλειστικά με μαγνητικό μηχανισμό απόζευξης, περιστροφικό χειριστήριο και σύνδεση μέσω βιδωτών ακροδεκτών. Έχει σχεδιαστεί για να παρέχει γρήγορη προστασία έναντι βραχυκυκλωμάτων σε κυκλώματα τριφασικών κινητήρων και για να εκτελεί λειτουργίες ζεύξης, απόζευξης και απομόνωσης μέσα σε βιομηχανικούς πίνακες και συστήματα αυτοματισμού.

Η αναφορά GV2L08 ανήκει στη σειρά TeSys Deca / TeSys GV2 της Schneider Electric. Ο συμπαγής σχεδιασμός του επιτρέπει την εγκατάσταση σε ράγα DIN 35 mm ή απευθείας σε πλάκα και τη συνδυαστική χρήση με επαφείς και θερμικά ρελέ TeSys για τη δημιουργία ολοκληρωμένων εκκινητών κινητήρα.

Μαγνητικός προστατευτικός διακόπτης 4 A

Ο Schneider Electric GV2L08 διαθέτει ονομαστικό ρεύμα In 4 A και χρησιμοποιεί μαγνητική τεχνολογία απόζευξης.

Η μαγνητική απόζευξη προορίζεται να ενεργοποιείται γρήγορα όταν εμφανίζεται πολύ υψηλό ρεύμα λόγω βραχυκυκλώματος, αποτρέποντας τη διατήρηση του σφάλματος στον κινητήρα, στους αγωγούς και στα υπόλοιπα στοιχεία του κυκλώματος.

Σε αντίθεση με τους θερμομαγνητικούς προστατευτικούς διακόπτες κινητήρα της οικογένειας GV2P, η συγκεκριμένη αναφορά δεν ενσωματώνει ρυθμιζόμενη θερμική προστασία έναντι υπερφορτίσεων.

Δεν είναι διακόπτης διαρροής

Αν και σε ορισμένες εμπορικές ονομασίες μπορεί να εμφανίζεται ανακριβώς ως "μαγνητικός διαφορικός", ο GV2L08 δεν είναι διακόπτης διαρροής και δεν έχει σχεδιαστεί για να ανιχνεύει διαρροές ρεύματος προς τη γη.

Η κύρια λειτουργία του είναι η μαγνητική προστασία έναντι βραχυκυκλωμάτων του κυκλώματος κινητήρα.

Επομένως, δεν πρέπει να συγχέεται με:

• Διακόπτες διαρροής RCCB.
• Θερμομαγνητικούς διακόπτες διαρροής RCBO.
• Θερμομαγνητικούς προστατευτικούς διακόπτες κινητήρα με ενσωματωμένη θερμική προστασία.

Πρέπει να συνδυάζεται με θερμική προστασία έναντι υπερφορτίσεων

Επειδή διαθέτει μόνο μαγνητική απόζευξη, η Schneider Electric αναφέρει ότι για πλήρη προστασία του κινητήρα ο GV2L08 πρέπει να χρησιμοποιείται μαζί με ένα κατάλληλο θερμικό ρελέ υπερφόρτισης.

Στους συνδυασμούς που υποδεικνύει ο κατασκευαστής, μπορεί να συνδεθεί με ένα θερμικό ρελέ TeSys σωστά επιλεγμένο για το ονομαστικό ρεύμα του κινητήρα.

Με αυτόν τον τρόπο, κάθε συσκευή εκτελεί μια συγκεκριμένη λειτουργία:

• GV2L08: γρήγορη προστασία έναντι βραχυκυκλωμάτων και απομόνωση.
• Θερμικό ρελέ: προστασία του κινητήρα από παρατεταμένες υπερφορτίσεις και ορισμένες μη φυσιολογικές συνθήκες λειτουργίας.
• Επαφέας: ηλεκτρικός χειρισμός και απομακρυσμένος έλεγχος του κινητήρα, όταν αποτελεί μέρος του εκκινητή.

Τριφασική διάταξη 3 πόλων

Ο Schneider Electric GV2L08 διαθέτει διάταξη 3 πόλων, κατάλληλη για την προστασία κυκλωμάτων τριφασικών κινητήρων.

Οι τρεις αγωγοί φάσης διέρχονται από τη συσκευή και αποσυνδέονται ταυτόχρονα όταν ενεργοποιηθεί ο μηχανισμός ή όταν ο χρήστης θέσει χειροκίνητα το χειριστήριο στη θέση απενεργοποίησης.

Μπροστινό περιστροφικό χειριστήριο

Ο προστατευτικός διακόπτης κινητήρα ενσωματώνει ένα περιστροφικό χειριστήριο που επιτρέπει απευθείας τις ενέργειες ζεύξης και απόζευξης.

Το σύστημα αυτό διευκολύνει τον χειρισμό από το εμπρόσθιο μέρος του πίνακα και παρέχει σαφή ένδειξη της κατάστασης της συσκευής.

Η Schneider Electric σχεδιάζει τον μηχανισμό ώστε να αντέχει μεγάλο αριθμό χειρισμών, επιτρέποντας τη χρήση του GV2L08 ως συσκευής χειροκίνητου χειρισμού εντός των καθορισμένων συνθηκών χρήσης.

Υψηλή ικανότητα διακοπής βραχυκυκλωμάτων

Η σειρά GV2L χαρακτηρίζεται από υψηλή ικανότητα διακοπής έναντι βραχυκυκλωμάτων. Η τεχνική τεκμηρίωση της Schneider Electric καθορίζει για τον GV2L08 πολύ υψηλές ικανότητες διακοπής σε δίκτυα χαμηλής τάσης, ανάλογα με την τάση λειτουργίας και την εξεταζόμενη εμπορική έκδοση.

Για την τελική επιλογή του προϊόντος πρέπει πάντα να επαληθεύεται η τιμή ικανότητας διακοπής που ισχύει για τη συγκεκριμένη τάση της εγκατάστασης και η ισχύουσα τεκμηρίωση της Schneider Electric.

Η υψηλή ικανότητα διακοπής επιτρέπει την ενσωμάτωση της συσκευής σε πίνακες όπου μπορεί να υπάρχουν σημαντικά ρεύματα βραχυκυκλώματος, εφόσον οι υπολογισμοί συντονισμού και επιλεκτικότητας είναι σωστοί.

Τάση λειτουργίας έως 690 V AC

Το κύριο κύκλωμα του GV2L08 είναι σχεδιασμένο να λειτουργεί σε δίκτυα εναλλασσόμενου ρεύματος έως 690 V AC στα 50/60 Hz, σύμφωνα με τις συνθήκες που ορίζει η Schneider Electric.

Μεταξύ των βασικών ηλεκτρικών χαρακτηριστικών του περιλαμβάνονται:

• Ονομαστικό ρεύμα: 4 A.
• Αριθμός πόλων: 3P.
• Τύπος δικτύου: εναλλασσόμενο ρεύμα.
• Συχνότητα: 50/60 Hz.
• Μέγιστη ονομαστική τάση λειτουργίας: 690 V AC.
• Ονομαστική τάση μόνωσης Ui: 690 V.
• Ονομαστική κρουστική αντοχή Uimp: 6 kV.

Κατηγορίες χρήσης για προστασία και έλεγχο κινητήρων

Ο Schneider Electric GV2L08 έχει σχεδιαστεί σύμφωνα με τις κατηγορίες που ισχύουν για διακόπτες και συσκευές χειρισμού κινητήρων.

Η τεκμηρίωση του κατασκευαστή αναφέρει:

• Κατηγορία A σύμφωνα με IEC 60947-2.
• AC-3 σύμφωνα με IEC 60947-4-1.
• AC-3e σύμφωνα με IEC 60947-4-1.

Αυτές οι κατηγορίες αντικατοπτρίζουν τη χρήση του ως στοιχείο προστασίας και χειρισμού σε κυκλώματα ελέγχου κινητήρων.

Κατάλληλος για απομόνωση

Η Schneider Electric ορίζει ότι ο GV2L08 είναι κατάλληλος για απομόνωση ή αποσύνδεση σύμφωνα με το IEC 60947-1.

Αυτό το χαρακτηριστικό επιτρέπει τη χρήση της συσκευής για την ηλεκτρική απομόνωση του κυκλώματος, εντός των συνθηκών που προβλέπει ο κατασκευαστής και ο σχεδιασμός της εγκατάστασης.

Σύνδεση με βιδωτούς ακροδέκτες

Η αναφορά GV2L08 χρησιμοποιεί βιδωτούς ακροδέκτες σύνδεσης, παρέχοντας σταθερή μηχανική σύνδεση των αγωγών.

Ανάλογα με τη διαμόρφωση του αγωγού, δέχεται:

• Συμπαγείς αγωγούς: έως 6 mm².
• Εύκαμπτους αγωγούς χωρίς ακροδέκτη: έως 6 mm².
• Εύκαμπτους αγωγούς με ακροδέκτη: έως 4 mm².
• Ροπή σύσφιξης: περίπου 1,7 Nm.

Η καλωδίωση πρέπει να πραγματοποιείται τηρώντας τις διατομές και τις ροπές σύσφιξης που ορίζει η Schneider Electric, ώστε να εξασφαλίζεται μακροχρόνια ηλεκτρική σύνδεση.

Τοποθέτηση σε ράγα DIN ή σε πλάκα

Ο TeSys GV2L08 προσφέρει δύο βασικές δυνατότητες στερέωσης:

• Συμμετρική ράγα DIN 35 mm: με κλιπ.
• Τοποθέτηση σε πλάκα: με βίδες στερέωσης.

Αυτή η ευελιξία διευκολύνει την ενσωμάτωσή του τόσο σε αρθρωτούς ηλεκτρικούς πίνακες όσο και σε ερμάρια αυτοματισμού και βιομηχανικών μηχανημάτων.

Συμπαγής μορφή πλάτους 45 mm

Ο GV2L08 διαθέτει συμπαγή σχεδίαση ιδιαίτερα κατάλληλη για εκκινητές κινητήρα:

• Πλάτος: 45 mm.
• Ύψος: περίπου 89 mm.
• Βάθος: περίπου 97 mm.
• Βάρος: περίπου 0,33 kg.

Το πλάτος των 45 mm αντιστοιχεί σε πολλά στοιχεία ελέγχου κινητήρα TeSys, διευκολύνοντας τη δημιουργία συμπαγών συνόλων μέσα στον ηλεκτρικό πίνακα.

Συμβατό με επαφείς και ρελέ TeSys

Ο Schneider Electric GV2L08 μπορεί να ενσωματωθεί με άλλα στοιχεία της οικογένειας TeSys για τη δημιουργία ολοκληρωμένων λύσεων προστασίας και χειρισμού.

Μεταξύ των συσκευών που μπορούν να αποτελέσουν μέρος του συνόλου περιλαμβάνονται:

• Επαφείς TeSys.
• Θερμικά ρελέ υπερφόρτισης.
• Βοηθητικές επαφές.
• Πηνία υποτάσης ή απόζευξης.
• Αξεσουάρ σηματοδότησης.
• Συμβατές χτένες και συστήματα διανομής.
• Επιμήκεις περιστροφικοί χειρισμοί για πόρτα.

Η ακριβής αναφορά κάθε αξεσουάρ πρέπει να επιλέγεται σύμφωνα με το ηλεκτρικό σχέδιο και τους πίνακες συμβατότητας του κατασκευαστή.

Υψηλή μηχανική αντοχή

Η Schneider Electric ορίζει μηχανική αντοχή έως 100.000 κύκλους για τον μηχανισμό GV2L.

Προβλέπεται επίσης υψηλή ηλεκτρική αντοχή σε εφαρμογές χειρισμού κινητήρων AC-3/AC-3e εντός των ονομαστικών συνθηκών της συσκευής.

Αυτή η στιβαρότητα τον καθιστά κατάλληλο για πίνακες μηχανημάτων και επαγγελματικές εφαρμογές όπου μπορεί να πραγματοποιούνται πολλές λειτουργίες κατά τη διάρκεια ζωής του εξοπλισμού.

Βαθμός προστασίας IP20

Ο προστατευτικός διακόπτης κινητήρα διαθέτει βαθμό προστασίας IP20 σύμφωνα με το IEC 60529 και μηχανική αντοχή IK04.

Ως στοιχείο για τοποθέτηση σε πίνακα, πρέπει να εγκαθίσταται μέσα σε κατάλληλο περίβλημα που παρέχει την απαιτούμενη περιβαλλοντική προστασία και προστασία από επαφή για την εγκατάσταση.

Ευρύ φάσμα θερμοκρασίας

Ο GV2L08 είναι σχεδιασμένος να λειτουργεί σε διαφορετικές περιβαλλοντικές συνθήκες:

• Θερμοκρασία περιβάλλοντος λειτουργίας: -20 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 80 °C.
• Υψόμετρο λειτουργίας: έως 2.000 m χωρίς πρόσθετες αναφερόμενες συνθήκες.
• Αντοχή στη φωτιά: 960 °C σύμφωνα με το IEC 60695-2-11.

Εφαρμογές του Schneider Electric GV2L08

Ο TeSys GV2L08 μπορεί να χρησιμοποιηθεί σε κυκλώματα κινητήρων όπου απαιτείται ανεξάρτητη μαγνητική προστασία και υψηλή ικανότητα διακοπής.

Μεταξύ των συνήθων εφαρμογών του περιλαμβάνονται:

• Τριφασικοί κινητήρες.
• Αντλίες.
• Ανεμιστήρες.
• Συμπιεστές.
• Εξοπλισμός HVAC.
• Μεταφορικές ταινίες.
• Βιομηχανικά μηχανήματα.
• Πίνακες αυτοματισμού.
• Άμεσοι εκκινητές κινητήρα.
• Σύνολα που αποτελούνται από προστατευτικό διακόπτη κινητήρα, επαφέα και θερμικό ρελέ.

Τεχνικά χαρακτηριστικά του Schneider Electric GV2L08

• Μάρκα: Schneider Electric.
• Κωδικός: GV2L08.
• Σειρά: TeSys Deca.
• Οικογένεια: TeSys GV2.
• Μοντέλο: GV2L.
• Τύπος: προστατευτικός διακόπτης κινητήρα / μαγνητικός διακόπτης.
• Εφαρμογή: προστασία κινητήρων.
• Τεχνολογία απόζευξης: μαγνητική.
• Ενσωματωμένη θερμική προστασία: όχι.
• Αριθμός πόλων: 3P.
• Ονομαστικό ρεύμα In: 4 A.
• Τύπος δικτύου: AC.
• Συχνότητα: 50/60 Hz.
• Μέγιστη ονομαστική τάση λειτουργίας: 690 V AC.
• Τάση μόνωσης Ui: 690 V.
• Ονομαστική κρουστική αντοχή Uimp: 6 kV.
• Κατηγορίες χρήσης: κατηγορία A, AC-3 και AC-3e.
• Κατάλληλος για απομόνωση: ναι.
• Τύπος χειρισμού: περιστροφικός.
• Τύπος σύνδεσης: βιδωτοί ακροδέκτες.
• Τοποθέτηση: ράγα DIN 35 mm ή πλάκα.
• Πλάτος: 45 mm.
• Ύψος: περίπου 89 mm.
• Βάθος: περίπου 97 mm.
• Βάρος: περίπου 0,33 kg.
• Συμπαγείς αγωγοί: έως 6 mm².
• Εύκαμπτοι αγωγοί χωρίς ακροδέκτη: έως 6 mm².
• Εύκαμπτοι αγωγοί με ακροδέκτη: έως 4 mm².
• Ροπή σύσφιξης: περίπου 1,7 Nm.
• Βαθμός προστασίας: IP20.
• Αντοχή σε κρούσεις: IK04.
• Μηχανική αντοχή: έως 100.000 κύκλοι.
• Θερμοκρασία λειτουργίας: -20 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 80 °C.
• Αντοχή στη φωτιά: 960 °C.
• Κύρια πρότυπα: IEC/EN 60947-2 και IEC/EN 60947-4-1.
• EAN: 3389110213256.

Συμπαγής μαγνητική προστασία για τριφασικούς κινητήρες

Ο Schneider Electric TeSys GV2L08 παρέχει μια συμπαγή λύση για την προστασία κυκλωμάτων κινητήρα από υψηλά ρεύματα βραχυκυκλώματος. Οι τρεις πόλοι του, το ονομαστικό ρεύμα 4 A, το περιστροφικό χειριστήριο, η τοποθέτηση σε DIN και η σύνδεση με βίδα επιτρέπουν την εύκολη ενσωμάτωσή του σε πίνακες μηχανημάτων και αυτοματισμού.

Ο σχεδιασμός του επιτρέπει επίσης τον συνδυασμό με επαφείς και θερμικά ρελέ TeSys για τη δημιουργία ολοκληρωμένων και συντονισμένων εκκινητών κινητήρα, διατηρώντας ξεχωριστές τις λειτουργίες χειρισμού, μαγνητικής προστασίας και θερμικής προστασίας.

Σημαντικό: ο GV2L08 ενσωματώνει μαγνητική προστασία έναντι βραχυκυκλωμάτων, αλλά όχι ρυθμιζόμενη θερμική προστασία έναντι υπερφορτίσεων ούτε διαφορική προστασία έναντι διαρροών προς τη γη. Για πλήρη προστασία του κινητήρα πρέπει να συνδυάζεται με το θερμικό ρελέ και τις πρόσθετες προστασίες που αντιστοιχούν στον σχεδιασμό της εγκατάστασης.
