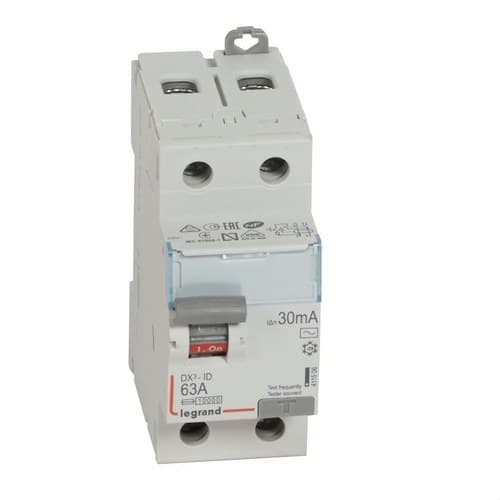

Διακόπτης Διαφορικού Ρεύματος DX3 2P 63A 30mA Κατηγορία AC

Ο διακόπτης διαφορικού Legrand DX³ 411506 έχει σχεδιαστεί για να ανιχνεύει ρεύματα διαρροής προς γη και να αποσυνδέει το κύκλωμα όταν αυτά φτάσουν το καθορισμένο όριο. Διαθέτει 2 πόλους, ονομαστική ένταση 63 αμπέρ, ευαισθησία 30 χιλιοαμπέρ και τεχνολογία τύπου AC για την ανίχνευση ημιτονοειδών εναλλασσόμενων υπολειμματικών ρευμάτων.

Με ονομαστική τάση 230 βολτ εναλλασσόμενου ρεύματος, μορφή μόλις 2 modules και τοποθέτηση σε ράγα DIN, αυτό το διαφορικό DX³ ενδείκνυται για ηλεκτρικούς πίνακες όπου απαιτείται διαφορική προστασία υψηλής έντασης σε μονοφασικά κυκλώματα.

Διπολικό διαφορικό Legrand DX³ 63 αμπέρ

Η αναφορά 411506 ανήκει στη σειρά διακοπτών διαφορικού DX³ της Legrand. Η διαμόρφωσή του με 2 πόλους επιτρέπει την ταυτόχρονη αποσύνδεση των αγωγών του κυκλώματος όταν η συσκευή ανιχνεύσει υπολειμματικό ρεύμα μεγαλύτερο από την καθορισμένη τιμή.

Η ονομαστική ένταση των 63 αμπέρ καθορίζει το ρεύμα που μπορεί να διέρχεται από το διαφορικό υπό κανονικές συνθήκες λειτουργίας, πάντα με σεβασμό στις συνθήκες εγκατάστασης και προστασίας από υπερένταση που έχουν οριστεί για το κύκλωμα.

Ευαισθησία 30 χιλιοαμπέρ

Το Legrand 411506 παρουσιάζει ονομαστικό διαφορικό ρεύμα 30 χιλιοαμπέρ. Η συσκευή συγκρίνει συνεχώς το ρεύμα που διαρρέει τους ενεργούς αγωγούς και προκαλεί το άνοιγμα του κυκλώματος όταν ανιχνεύσει ανισορροπία που αντιστοιχεί σε διαρροή προς γη μεγαλύτερη από το προβλεπόμενο όριο.

Αυτή η ευαισθησία χρησιμοποιείται ως πρόσθετη διαφορική προστασία έναντι του κινδύνου που σχετίζεται με ηλεκτρικές επαφές και ρεύματα διαρροής, στο πλαίσιο των όρων που ορίζει η ισχύουσα νομοθεσία εγκαταστάσεων.

Διαφορικό τύπου AC

Αυτό το μοντέλο ανήκει στην κλάση AC. Οι διακόπτες διαφορικού αυτού του τύπου προορίζονται για την ανίχνευση ημιτονοειδών εναλλασσόμενων υπολειμματικών ρευμάτων.

Η επιλογή του τύπου διαφορικού πρέπει να γίνεται λαμβάνοντας υπόψη τα φορτία που συνδέονται στο κύκλωμα. Για εγκαταστάσεις με ηλεκτρονικές συσκευές ικανές να παράγουν άλλες μορφές υπολειμματικού ρεύματος μπορεί να απαιτούνται διαφορικά τύπου A, F, B ή άλλες ειδικές τεχνολογίες.

Ονομαστική τάση 230 βολτ

Το διαφορικό έχει σχεδιαστεί για ονομαστική τάση 230 βολτ εναλλασσόμενου ρεύματος και συχνότητα 50 hertz.

Η ονομαστική τάση μόνωσής του είναι 250 βολτ και η αντοχή σε κρουστική τάση φτάνει τα 4 kilovolt.

Αντοχή σε βραχυκύκλωμα 10 kiloampere

Η Legrand καθορίζει για την αναφορά 411506 αντοχή σε βραχυκύκλωμα Icw 10 kiloampere. Επίσης αναφέρει ικανότητα αντοχής σε ρεύματα κρούσης 0,25 kiloampere.

Είναι σημαντικό να ληφθεί υπόψη ότι αυτό το προϊόν είναι διακόπτης διαφορικού και δεν ενσωματώνει μαγνητοθερμική προστασία από υπερφορτώσεις και βραχυκυκλώματα. Πρέπει να εγκαθίσταται μαζί με τις κατάλληλες διατάξεις προστασίας από υπερένταση για το κύκλωμα.

Διαφορική προστασία για άτομα και εγκαταστάσεις

Ο διακόπτης διαφορικού έχει σχεδιαστεί για να ανιχνεύει σφάλματα μόνωσης που προκαλούν ροή ρεύματος προς τη γη. Όταν η διαρροή υπερβεί την ονομαστική του ευαισθησία, ο μηχανισμός ανοίγει το κύκλωμα για να διακόψει την τροφοδοσία.

Εκτός από τη συμβολή στην προστασία από τον κίνδυνο ηλεκτροπληξίας, η ανίχνευση επίμονων ρευμάτων διαρροής βοηθά στον περιορισμό κινδύνων που προκύπτουν από σφάλματα μόνωσης στην εγκατάσταση.

Συμπαγής μορφή 2 modules

Το Legrand DX³ 411506 καταλαμβάνει πλάτος ισοδύναμο με 2 modules, διευκολύνοντας την ενσωμάτωσή του σε ηλεκτρικούς πίνακες μαζί με μικροαυτόματους, επαφείς και άλλες αρθρωτές συσκευές.

Έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN και παρουσιάζει βάθος εγκατάστασης 44 χιλιοστά.

Διαστάσεις του Legrand 411506

• Πλάτος: 35,6 χιλιοστά.
• Ύψος: 94,8 χιλιοστά.
• Βάθος: 77,8 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Αριθμός modules: 2.

Αυτές οι διαστάσεις επιτρέπουν τον ακριβή προγραμματισμό του απαιτούμενου χώρου μέσα στον πίνακα διανομής.

Βιδωτοί ακροδέκτες για καλωδίωση μεγάλης διατομής

Ο διακόπτης διαφορικού διαθέτει ακροδέκτες σύνδεσης με βίδα και δέχεται τόσο καλώδιο όσο και συμβατά συστήματα ζυγών.

Οι δυνατότητες σύνδεσης που αναφέρει η Legrand είναι:

• Εύκαμπτοι ή πολύκλωνοι αγωγοί: μεταξύ 0,75 και 35 τετραγωνικών χιλιοστών.
• Άκαμπτοι αγωγοί: μεταξύ 0,75 και 50 τετραγωνικών χιλιοστών.

Αυτή η ικανότητα σύνδεσης διευκολύνει την ενσωμάτωσή του σε εγκαταστάσεις με υψηλές εντάσεις και διαφορετικές διατομές αγωγών.

Τροφοδοσία από πάνω ή από κάτω

Η αναφορά 411506 επιτρέπει την ηλεκτρική τροφοδοσία από το επάνω ή το κάτω μέρος, προσφέροντας ευελιξία κατά τον σχεδιασμό και την καλωδίωση του πίνακα.

Η συσκευή δέχεται σύνδεση με καλώδιο και συμβατή μπάρα ζυγών, διευκολύνοντας τον συνδυασμό της με άλλα αρθρωτά εξαρτήματα της σειράς Legrand.

Προστασία IP20 και IK04

Το διαφορικό παρουσιάζει βαθμό προστασίας IP20 όταν έχει καλωδιωθεί σύμφωνα με τις οδηγίες του κατασκευαστή.

Η μηχανική αντοχή σε κρούσεις είναι IK04, ενώ το μπροστινό μέρος παρέχει προστασία από άμεση επαφή κατάλληλη για χρήση σε σωστά εγκατεστημένους ηλεκτρικούς πίνακες.

Ευρύ εύρος θερμοκρασίας λειτουργίας

Το Legrand 411506 είναι έτοιμο να λειτουργήσει σε θερμοκρασίες περιβάλλοντος μεταξύ -25 και 60 βαθμών Κελσίου.

Για αποθήκευση, ο κατασκευαστής ορίζει εύρος μεταξύ -40 και 70 βαθμών Κελσίου. Το προϊόν παρουσιάζει βαθμό ρύπανσης 2.

Συμβατό με βοηθητικό εξοπλισμό DX³

Η Legrand αναφέρει ότι αυτός ο διακόπτης διαφορικού μπορεί να συνδυαστεί με συμβατό βοηθητικό εξοπλισμό της σειράς DX³, επιτρέποντας την επέκταση των δυνατοτήτων χειρισμού, σηματοδότησης ή ενεργοποίησης ανάλογα με τις ανάγκες του ηλεκτρικού πίνακα.

Ενσωματώνει επίσης μπροστινό χώρο για σήμανση, διευκολύνοντας την επισήμανση του προστατευόμενου κυκλώματος και τις μετέπειτα εργασίες επιθεώρησης ή συντήρησης.

Σύμφωνα με το IEC/EN 61008-1

Ο διακόπτης διαφορικού Legrand DX³ 411506 έχει αναπτυχθεί σύμφωνα με το πρότυπο IEC/EN 61008-1, που εφαρμόζεται σε αυτόματους διακόπτες που ενεργοποιούνται από υπολειμματικό διαφορικό ρεύμα χωρίς ενσωματωμένη προστασία από υπερένταση.

Αυτό το χαρακτηριστικό επιβεβαιώνει ότι η λειτουργία του είναι αποκλειστικά διαφορική και ότι πρέπει να συντονίζεται με την αντίστοιχη μαγνητοθερμική προστασία της εγκατάστασης.

Τεχνικά χαρακτηριστικά του Legrand 411506

• Μάρκα: Legrand.
• Σειρά: DX³.
• Αναφορά: 411506.
• EAN: 3245064115063.
• Τύπος προϊόντος: διακόπτης διαφορικού.
• Τύπος διαφορικού ρεύματος: AC.
• Αριθμός πόλων: 2.
• Ονομαστική ένταση: 63 αμπέρ.
• Διαφορική ευαισθησία: 30 χιλιοαμπέρ.
• Ονομαστική τάση: 230 βολτ εναλλασσόμενου ρεύματος.
• Συχνότητα: 50 hertz.
• Αντοχή σε βραχυκύκλωμα Icw: 10 kiloampere.
• Αντοχή σε ρεύμα κρούσης: 0,25 kiloampere.
• Ονομαστική τάση μόνωσης: 250 βολτ.
• Τάση αντοχής σε κρουστικά: 4 kilovolt.
• Επιλεκτική προστασία: όχι.
• Βραχυχρόνια καθυστέρηση: όχι.
• Ενσωματωμένη μαγνητοθερμική προστασία: όχι.
• Τοποθέτηση: ράγα DIN.
• Αριθμός modules: 2.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Πλάτος: 35,6 χιλιοστά.
• Ύψος: 94,8 χιλιοστά.
• Βάθος: 77,8 χιλιοστά.
• Βαθμός προστασίας: IP20.
• Αντοχή σε κρούσεις: IK04.
• Βαθμός ρύπανσης: 2.
• Διατομή για εύκαμπτο ή πολύκλωνο αγωγό: μεταξύ 0,75 και 35 τετραγωνικών χιλιοστών.
• Διατομή για άκαμπτο αγωγό: μεταξύ 0,75 και 50 τετραγωνικών χιλιοστών.
• Τύπος σύνδεσης: βιδωτός ακροδέκτης, καλώδιο και μπάρα ζυγών.
• Κατεύθυνση τροφοδοσίας: από πάνω ή από κάτω.
• Θερμοκρασία λειτουργίας: μεταξύ -25 και 60 βαθμών Κελσίου.
• Θερμοκρασία αποθήκευσης: μεταξύ -40 και 70 βαθμών Κελσίου.
• Χρώμα: γκρι RAL 7035.
• Συμβατό με βοηθητικό εξοπλισμό: ναι.
• Πρότυπο: IEC/EN 61008-1.

Διπολικό διαφορικό 63 αμπέρ για ηλεκτρικούς πίνακες

Το Legrand DX³ 411506 συνδυάζει ονομαστική ένταση 63 αμπέρ, ευαισθησία 30 χιλιοαμπέρ και ανίχνευση υπολειμματικών ρευμάτων τύπου AC σε συμπαγή μορφή 2 modules.

Η τοποθέτησή του σε ράγα DIN, η αντοχή σε βραχυκύκλωμα Icw 10 kiloampere, το ευρύ εύρος σύνδεσης και η συμβατότητα με βοηθητικό εξοπλισμό DX³ διευκολύνουν την ενσωμάτωσή του σε ηλεκτρικούς πίνακες που απαιτούν διπολική διαφορική προστασία στα 230 βολτ.
