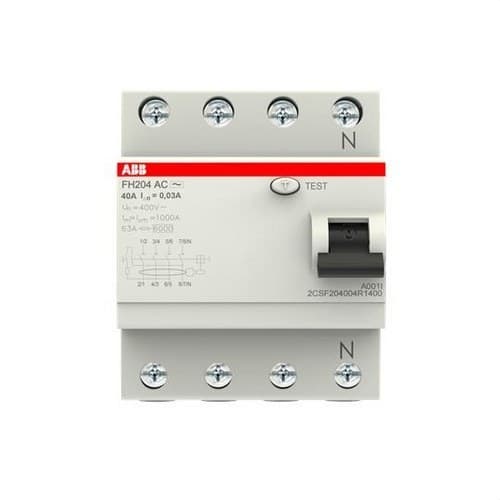

Διακόπτης Διαφορικής Προστασίας 4P 40A Κατηγορία AC 30mA

Ο διακόπτης διαφορικού ρεύματος ABB FH204 AC-40/0,03, κωδικός 2CSF204004R1400, είναι μια τετραπολική διαφορική διάταξη της σειράς FH200, σχεδιασμένη για την προστασία ατόμων και εγκαταστάσεων από ρεύματα διαρροής προς γη. Διαθέτει 4 πόλους, ονομαστικό ρεύμα 40 A και διαφορική ευαισθησία 30 mA, καθιστώντας τον ιδιαίτερα κατάλληλο για ηλεκτρικούς πίνακες οικιακών και τριτογενούς τομέα εγκαταστάσεων.

Το μοντέλο αυτό είναι κλάσης AC και στιγμιαίας λειτουργίας, επομένως είναι έτοιμο να ανιχνεύει ημιτονοειδή εναλλασσόμενα υπολειμματικά διαφορικά ρεύματα. Η ευαισθησία των 30 mA επιτρέπει την παροχή πρόσθετης διαφορικής προστασίας σε ηλεκτρικές εγκαταστάσεις, πάντα ως μέρος ενός σωστά διαστασιολογημένου και προστατευμένου συστήματος σύμφωνα με την ισχύουσα νομοθεσία.

Κύρια χαρακτηριστικά του διαφορικού ABB FH204 AC

• Μάρκα: ABB.
• Σειρά: FH200.
• Μοντέλο: FH204 AC-40/0,03.
• Κωδικός: 2CSF204004R1400.
• Τύπος: διακόπτης διαφορικού ρεύματος RCCB.
• Αριθμός πόλων: 4.
• Ονομαστικό ρεύμα: 40 A.
• Διαφορική ευαισθησία: 30 mA.
• Κλάση: AC.
• Λειτουργία: στιγμιαία.
• Ονομαστική τάση: 230/400 V AC.
• Τάση μόνωσης Ui: 500 V.
• Κρουστική αντοχή τάσης Uimp: 4 kV.
• Συχνότητα: 50/60 Hz.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 4 στοιχεία.
• Βαθμός προστασίας ακροδεκτών: IP2X.
• Πρότυπο: IEC/EN 61008.

Διαφορική προστασία 30 mA

Το ABB FH204 AC ενσωματώνει ονομαστικό διαφορικό ρεύμα 30 mA. Όταν ανιχνεύσει διαφορά μεταξύ του ρεύματος που εισέρχεται και του ρεύματος που επιστρέφει μέσω των ενεργών αγωγών μεγαλύτερη από το καθορισμένο όριο, η συσκευή αποσυνδέει το κύκλωμα για να περιορίσει τους κινδύνους που σχετίζονται με διαρροή ρεύματος προς γη.

Η ευαισθησία των 30 mA χρησιμοποιείται συνήθως ως πρόσθετη διαφορική προστασία έναντι ηλεκτρικών επαφών σε εγκαταστάσεις χαμηλής τάσης. Ο διακόπτης διαφορικού πρέπει να αποτελεί μέρος μιας σωστά σχεδιασμένης εγκατάστασης και δεν αντικαθιστά τις ειδικές προστασίες έναντι υπερφορτίσεων και βραχυκυκλωμάτων.

Κλάση AC για εναλλασσόμενα υπολειμματικά ρεύματα

Το μοντέλο αυτό ανήκει στην κλάση AC. Έχει σχεδιαστεί για να ανιχνεύει ημιτονοειδή εναλλασσόμενα υπολειμματικά διαφορικά ρεύματα, αποτελώντας λύση προσανατολισμένη σε κυκλώματα και δέκτες συμβατούς με αυτόν τον τύπο διαφορικής προστασίας.

Η επιλογή της κλάσης του διαφορικού πρέπει να γίνεται λαμβάνοντας υπόψη τα χαρακτηριστικά του συνδεδεμένου εξοπλισμού και τις απαιτήσεις της εγκατάστασης. Όταν τα φορτία μπορούν να δημιουργήσουν παλμικά συνεχόμενα συστατικά ή άλλες μορφές υπολειμματικού ρεύματος, θα πρέπει να ελέγχεται αν απαιτείται άλλος τύπος διαφορικού.

Τετραπολική διαμόρφωση για τριφασικές εγκαταστάσεις

Το FH204 AC-40/0,03 διαθέτει 4 πόλους, επιτρέποντας την ταυτόχρονη αποσύνδεση των ενεργών αγωγών σε εγκαταστάσεις συμβατές με τη διαμόρφωσή του. Αυτή η κατασκευή το καθιστά ιδιαίτερα κατάλληλο για τριφασικούς πίνακες με ουδέτερο σε κατοικίες, εμπορικούς χώρους και άλλες εγκαταστάσεις χαμηλής τάσης.

Η τάση λειτουργίας του είναι 230/400 V AC, με ονομαστική τάση μόνωσης 500 V και κρουστική αντοχή τάσης 4 kV.

Ονομαστικό ρεύμα 40 A

Ο διακόπτης δέχεται ονομαστικό ρεύμα In 40 A. Η τιμή αυτή καθορίζει το ρεύμα που μπορεί να διέρχεται συνεχώς από τη συσκευή υπό τις προδιαγραφόμενες συνθήκες της ABB.

Καθώς πρόκειται για RCCB, η κύρια λειτουργία του είναι η διαφορική προστασία και δεν ενσωματώνει μαγνητοθερμική προστασία έναντι υπερφορτίσεων ή βραχυκυκλωμάτων. Η εγκατάσταση πρέπει να διαθέτει τις αντίστοιχες διατάξεις προστασίας από υπερένταση, σωστά συντονισμένες με τον διακόπτη διαφορικού.

Προστασία έναντι βραχυκυκλωμάτων μέσω διάταξης ανάντη

Η ABB ορίζει για τους διακόπτες διαφορικού FH200 μια σχετική αντοχή σε βραχυκυκλώματα έως 6 kA όταν χρησιμοποιείται ασφάλεια gL 63 A ανάντη. Επιπλέον, η τεχνική τεκμηρίωση του προϊόντος αναφέρει ονομαστική ικανότητα λειτουργίας έναντι βραχυκυκλώματος 1 kA.

Ο συντονισμός με τη διάταξη προστασίας ανάντη πρέπει να πραγματοποιείται σύμφωνα με τους πίνακες, τις οδηγίες του κατασκευαστή και τη νομοθεσία της εγκατάστασης.

Ανοσία σε ανεπιθύμητες αποζεύξεις

Η σειρά FH200 κλάσης AC της ABB παρουσιάζει ανοσία σε μεταβατικά ρεύματα έως 250 A με κυματομορφή 8/20 µs. Αυτό το χαρακτηριστικό βοηθά στη μείωση των ανεπιθύμητων αποζεύξεων που προκαλούνται από ορισμένες μεταβατικές διαταραχές, εντός των συνθηκών που ορίζει ο κατασκευαστής.

Τοποθέτηση σε ράγα DIN και μορφή 4 στοιχείων

Το ABB FH204 AC έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN σε αρθρωτούς ηλεκτρικούς πίνακες. Καταλαμβάνει 4 στοιχεία των 17,5 mm, που αντιστοιχούν σε συνολικό πλάτος περίπου 70 mm, διευκολύνοντας την ενσωμάτωσή του μαζί με μικροαυτόματους και άλλα στοιχεία προστασίας και ελέγχου.

Οι κατά προσέγγιση διαστάσεις του είναι 70 mm πλάτος, 85 mm ύψος και 69 mm βάθος. Το δηλωμένο βάθος εγκατάστασης είναι 69 mm.

Ακροδέκτες με προστασία IP2X

Οι ακροδέκτες διαθέτουν βαθμό προστασίας IP2X. Το σύστημα σύνδεσης δέχεται αγωγούς έως 25 mm² στον κύριο ακροδέκτη, ανάλογα με τη διαμόρφωση και τον τύπο αγωγού που καθορίζει η ABB.

Ο τεχνικός οδηγός της ABB αναφέρει συνδέσεις μέσω κυλινδρικού ακροδέκτη διπλής κατεύθυνσης, κατάλληλου για εύκαμπτους ή άκαμπτους αγωγούς.

Εφαρμογές του διαφορικού ABB FH204 AC-40/0,03

Η σειρά FH200 προορίζεται κυρίως για εγκαταστάσεις οικιακού και τριτογενούς τομέα. Αυτή η τετραπολική έκδοση μπορεί να χρησιμοποιηθεί σε ηλεκτρικούς πίνακες που απαιτούν διαφορική προστασία 30 mA και ονομαστικό ρεύμα έως 40 A, εφόσον η κλάση AC είναι συμβατή με τα συνδεδεμένα φορτία.

• Ηλεκτρικοί πίνακες κατοικιών.
• Τριφασικές εγκαταστάσεις με ουδέτερο.
• Καταστήματα και γραφεία.
• Δευτερεύοντες πίνακες διανομής.
• Εγκαταστάσεις οικιακού και τριτογενούς τομέα.
• Κυκλώματα συμβατά με διαφορική προστασία κλάσης AC.

Τεχνικά στοιχεία του ABB FH204 AC-40/0,03

• Κατασκευαστής: ABB.
• Οικογένεια: FH200.
• Μοντέλο: FH204 AC-40/0,03.
• Κωδικός κατασκευαστή: 2CSF204004R1400.
• EAN: 8012542894001.
• Τύπος συσκευής: RCCB - διακόπτης διαφορικού ρεύματος.
• Πόλοι: 4.
• Ονομαστικό ρεύμα In: 40 A.
• Ονομαστικό διαφορικό ρεύμα IΔn: 30 mA.
• Τύπος υπολειμματικού ρεύματος: AC.
• Ενεργοποίηση: στιγμιαία.
• Ονομαστική τάση: 230/400 V AC.
• Ονομαστική τάση μόνωσης Ui: 500 V.
• Κρουστική αντοχή τάσης Uimp: 4 kV.
• Ονομαστική συχνότητα: 50/60 Hz.
• Ονομαστική ικανότητα λειτουργίας έναντι βραχυκυκλώματος: 1 kA.
• Μέγιστο ρεύμα κρουστικής αιχμής: 0,25 kA.
• Σχετική αντοχή σε βραχυκυκλώματα: έως 6 kA με ασφάλεια gL 63 A ανάντη σύμφωνα με την ABB.
• Τοποθέτηση: ράγα DIN.
• Αριθμός στοιχείων: 4.
• Πλάτος: 70 mm.
• Ύψος: 85 mm.
• Βάθος: 69 mm.
• Βαθμός προστασίας: IP2X.
• Μέγιστη διατομή αγωγού: έως 25 mm².
• Πρότυπο: IEC/EN 61008.

Τετραπολικός διακόπτης διαφορικού για ηλεκτρικούς πίνακες

Ο ABB FH204 AC-40/0,03 προσφέρει μια λύση διαφορικής προστασίας για ηλεκτρικούς πίνακες που απαιτούν 4 πόλους, 40 A και ευαισθησία 30 mA. Η αρθρωτή μορφή του, η τοποθέτηση σε ράγα DIN και ο σχεδιασμός του για οικιακές και τριτογενείς εφαρμογές διευκολύνουν την ενσωμάτωσή του σε πίνακες διανομής χαμηλής τάσης.

Για να διασφαλιστεί η κατάλληλη προστασία, ο διακόπτης διαφορικού πρέπει να εγκαθίσταται μαζί με τις απαραίτητες διατάξεις προστασίας από υπερένταση και να επιλέγεται σύμφωνα με τα χαρακτηριστικά του δικτύου, τα συνδεδεμένα φορτία και την ισχύουσα ηλεκτρική νομοθεσία.
