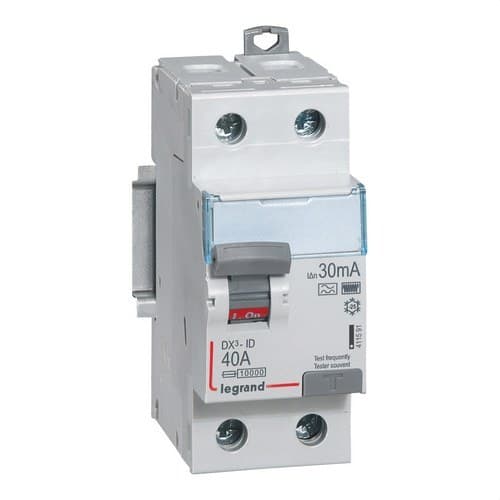

Διαφορικό DX3 2P 40A 30mA Κατηγορία HPI

Ο διακόπτης διαφορικού Legrand DX³ 411591 έχει σχεδιαστεί για να προστατεύει τα άτομα από ηλεκτρικούς κινδύνους που σχετίζονται με ρεύματα διαρροής προς γη. Διαθέτει 2 πόλους, ονομαστικό ρεύμα 40 αμπέρ, διαφορική ευαισθησία 30 χιλιοαμπέρ και ονομαστική τάση 230 βολτ εναλλασσόμενου ρεύματος.

Το μοντέλο αυτό ανήκει στη σειρά διαφορικών υψηλής ανοσίας HPI της Legrand, που σήμερα αναγνωρίζονται από τον κατασκευαστή ως τύπου F. Ο σχεδιασμός του προσφέρει αυξημένη ανοσία έναντι ανεπιθύμητων αποζεύξεων που προκαλούνται από ηλεκτρικές διαταραχές, ενώ ταυτόχρονα επιτρέπει την ανίχνευση διαφορετικών μορφών υπολειμματικού ρεύματος.

Τύπος F HPI με ενισχυμένη ανοσία

Το Legrand 411591 έχει σχεδιαστεί ειδικά για εγκαταστάσεις όπου ενδέχεται να εμφανιστούν διαταραχές ικανές να προκαλέσουν ανεπιθύμητες αποζεύξεις σε συμβατικούς διακόπτες διαφορικού ρεύματος.

Ο τύπος F επιτρέπει την ανίχνευση εναλλασσόμενων υπολειμματικών ρευμάτων, παλμικών συνεχών ρευμάτων και υπολειμματικών ρευμάτων υψηλής συχνότητας, προσφέροντας προστασία προσαρμοσμένη σε εγκαταστάσεις με ηλεκτρονικό εξοπλισμό και φορτία που ενσωματώνουν ηλεκτρονικά ισχύος.

Επιπλέον, η ενισχυμένη ανοσία έναντι ανεπιθύμητων αποζεύξεων συμβάλλει στη διατήρηση της συνέχειας λειτουργίας σε εγκαταστάσεις που εκτίθενται σε συγκεκριμένες ηλεκτρικές διαταραχές.

Ευαισθησία 30 χιλιοαμπέρ

Ο διακόπτης διαφορικού διαθέτει ονομαστικό διαφορικό ρεύμα 30 χιλιοαμπέρ, τιμή που χρησιμοποιείται συνήθως για την πρόσθετη προστασία των ατόμων από τον κίνδυνο ηλεκτροπληξίας λόγω ρευμάτων διαρροής.

Η συσκευή παρακολουθεί συνεχώς την ισορροπία μεταξύ του ρεύματος που εισέρχεται και εξέρχεται από το κύκλωμα. Όταν ανιχνεύσει υπολειμματικό ρεύμα μεγαλύτερο από το καθορισμένο όριο, προκαλεί την αποσύνδεση του κυκλώματος.

Εκτός από τη συμβολή της στην προστασία από ηλεκτρικές επαφές, ο διακόπτης διαφορικού βοηθά στη μείωση των κινδύνων που συνδέονται με επίμονα ρεύματα σφάλματος προς γη, τα οποία θα μπορούσαν να προκαλέσουν υπερθέρμανση ή πυρκαγιά.

Διακόπτης διαφορικού 2 πόλων και 40 αμπέρ

Η αναφορά 411591 διαθέτει διαμόρφωση διπολική 2 πόλων για εγκαταστάσεις 230 βολτ και επιτρέπει ονομαστικό ρεύμα έως 40 αμπέρ.

Η μορφή του επιτρέπει την ταυτόχρονη αποσύνδεση των αγωγών που συνδέονται με το προστατευόμενο κύκλωμα, διευκολύνοντας την απομόνωση της εγκατάστασης όταν εμφανίζεται διαρροή ή όταν απαιτούνται εργασίες συντήρησης.

Σημαντικό: διακόπτης διαφορικού χωρίς προστασία από υπερφορτώσεις

Το Legrand DX³ 411591 είναι ένας διακόπτης διαφορικού χωρίς ενσωματωμένη προστασία από υπερένταση. Η κύρια λειτουργία του είναι η ανίχνευση ρευμάτων διαρροής προς γη.

Για τον λόγο αυτό, πρέπει να συνδυάζεται με κατάλληλες διατάξεις προστασίας από υπερφορτώσεις και βραχυκυκλώματα, όπως ένας σωστά διαστασιολογημένος μικροαυτόματος διακόπτης.

Αντοχή σε βραχυκύκλωμα 10 κιλοαμπέρ

Η συσκευή παρουσιάζει αντοχή σε βραχυκύκλωμα 10 κιλοαμπέρ και ικανότητα αντοχής σε ρεύματα κρουσμού 3 κιλοαμπέρ, σύμφωνα με τις τεχνικές προδιαγραφές που αναφέρει η Legrand.

Η ονομαστική τάση μόνωσής της είναι 250 βολτ και η αντοχή σε κρουστική τάση φτάνει τα 4 κιλοβόλτ.

Μοντουλάρ μορφή για ράγα DIN

Ο διακόπτης διαφορικού είναι έτοιμος για εγκατάσταση σε ράγα DIN σε ηλεκτρικούς πίνακες και καταλαμβάνει 2 modules. Διαθέτει στηρίξεις τόσο στο επάνω όσο και στο κάτω μέρος για ευκολότερη τοποθέτηση και αφαίρεση από τη ράγα.

Το βάθος εγκατάστασής του είναι 44 χιλιοστά, με περίπου διαστάσεις 35,6 χιλιοστά πλάτος, 94,8 χιλιοστά ύψος και 77,8 χιλιοστά βάθος.

Σύνδεση με βιδωτούς ακροδέκτες

Το Legrand 411591 χρησιμοποιεί βιδωτούς ακροδέκτες σύνδεσης. Η τροφοδοσία γίνεται μέσω των επάνω ακροδεκτών και η σύνδεση του φορτίου μέσω των κάτω ακροδεκτών.

Δέχεται πολύκλωνους αγωγούς με διατομές από 0,75 έως 35 τετραγωνικά χιλιοστά και άκαμπτους αγωγούς από 0,75 έως 50 τετραγωνικά χιλιοστά, διευκολύνοντας την ενσωμάτωσή του σε ηλεκτρικούς πίνακες με διαφορετικές διατομές καλωδίωσης.

Κουμπί δοκιμής για έλεγχο του διακόπτη διαφορικού

Η συσκευή ενσωματώνει ένα κουμπί test που επιτρέπει τον έλεγχο της σωστής λειτουργίας του μηχανισμού απόζευξης διαφορικού. Η Legrand συνιστά την περιοδική χρήση αυτού του πλήκτρου για την επαλήθευση της λειτουργίας της διαφορικής προστασίας.

Ενσωματώνει επίσης θήκη ετικέτας για σαφή αναγνώριση του κυκλώματος και οπτική ένδειξη των θέσεων σύνδεσης και αποσύνδεσης στον μοχλό χειρισμού.

Συμβατό με βοηθητικά εξαρτήματα της σειράς DX³

Ο διακόπτης διαφορικού δέχεται την προσθήκη συμβατών βοηθητικών εξαρτημάτων της σειράς Legrand DX³, επιτρέποντας την επέκταση των λειτουργιών σηματοδότησης, χειρισμού ή ελέγχου ανάλογα με τις ανάγκες του ηλεκτρικού πίνακα.

Τεχνικά χαρακτηριστικά του Legrand 411591

• Μάρκα: Legrand.
• Σειρά: DX³.
• Κωδικός: 411591.
• EAN: 3245064115919.
• Τύπος προϊόντος: διακόπτης διαφορικού.
• Ταξινόμηση: τύπος F, HPI υπερανοσοποιημένος.
• Αριθμός πόλων: 2.
• Ονομαστικό ρεύμα: 40 αμπέρ.
• Διαφορική ευαισθησία: 30 χιλιοαμπέρ.
• Ονομαστική τάση: 230 βολτ.
• Τύπος τάσης: εναλλασσόμενο ρεύμα.
• Συχνότητα: 50 hertz.
• Αντοχή σε βραχυκύκλωμα: 10 κιλοαμπέρ.
• Αντοχή σε ρεύμα κρουσμού: 3 κιλοαμπέρ.
• Ονομαστική τάση μόνωσης: 250 βολτ.
• Τάση αντοχής σε κρουσμούς: 4 κιλοβόλτ.
• Επιλεκτική προστασία: όχι.
• Βραχυχρόνια καθυστέρηση: ναι.
• Αριθμός modules: 2.
• Τοποθέτηση: ράγα DIN.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Πλάτος: 35,6 χιλιοστά.
• Ύψος: 94,8 χιλιοστά.
• Συνολικό βάθος: 77,8 χιλιοστά.
• Βαθμός προστασίας: IP20.
• Αντοχή σε κρούσεις: IK04.
• Βαθμός ρύπανσης: 2.
• Θερμοκρασία λειτουργίας: από -25 έως 60 βαθμούς Κελσίου.
• Θερμοκρασία αποθήκευσης: από -40 έως 70 βαθμούς Κελσίου.
• Διατομή για πολύκλωνο αγωγό: από 0,75 έως 35 τετραγωνικά χιλιοστά.
• Διατομή για άκαμπτο αγωγό: από 0,75 έως 50 τετραγωνικά χιλιοστά.
• Τύπος σύνδεσης: βιδωτοί ακροδέκτες.
• Χρώμα: γκρι RAL 7035.
• Κουμπί δοκιμής: ναι.
• Συμβατό με βοηθητικά εξαρτήματα: ναι.

Υπερανοσοποιημένος διακόπτης διαφορικού για εγκαταστάσεις με ηλεκτρονικό εξοπλισμό

Ο Legrand DX³ 411591 συνδυάζει ευαισθησία 30 χιλιοαμπέρ με τεχνολογία τύπου F HPI ενισχυμένης ανοσίας, καθιστώντας τον μια ιδιαίτερα κατάλληλη λύση για κυκλώματα όπου υπάρχουν ηλεκτρονικές συσκευές που ενδέχεται να δημιουργούν διαταραχές ή πιο σύνθετα υπολειμματικά ρεύματα από εκείνα που εμφανίζονται σε συμβατικά φορτία.

Η μορφή 2 modules, η τοποθέτηση σε ράγα DIN, η ονομαστική ένταση 40 αμπέρ, το κουμπί δοκιμής και η συμβατότητα με βοηθητικά DX³ διευκολύνουν την ενσωμάτωσή του σε οικιακούς και τριτογενείς ηλεκτρικούς πίνακες που απαιτούν διαφορική προστασία με μεγαλύτερη ανοσία έναντι ανεπιθύμητων αποζεύξεων.
