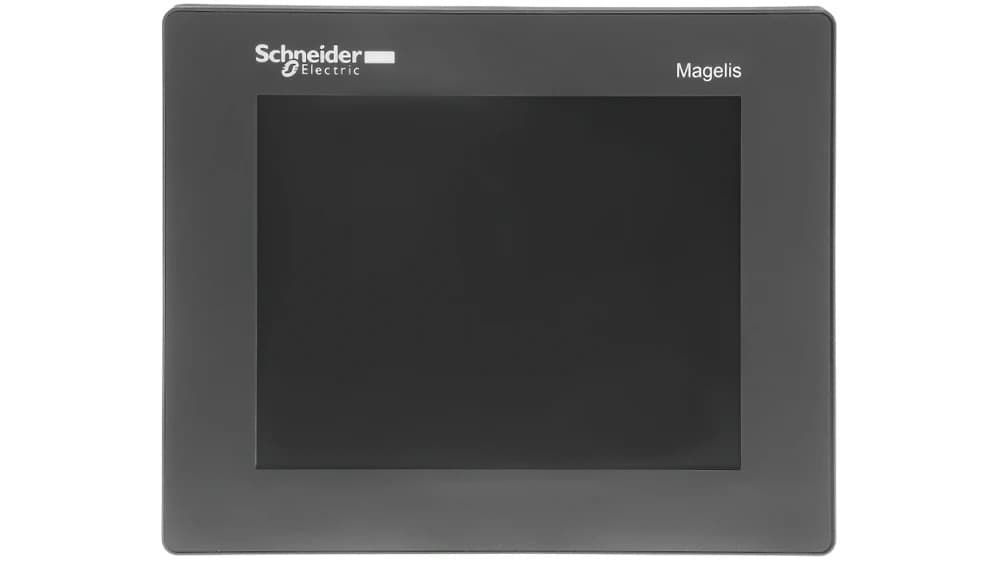

Οθόνη αφής HMI Schneider Electric STU 5,7" TFT LCD Έγχρωμη COM1 USB 2.0

Η οθόνη αφής HMI Schneider Electric Harmony STU HMISTU855 είναι μια διεπαφή ανθρώπου-μηχανής 5,7 ιντσών σχεδιασμένη για απεικόνιση, εποπτεία και έλεγχο διαδικασιών αυτοματισμού και μηχανημάτων. Ενσωματώνει έγχρωμη οθόνη TFT LCD QVGA 320 x 240 pixel και 65.536 χρωμάτων, αναλογικό πάνελ αφής, τροφοδοσία 24 V DC και πλήρεις επιλογές επικοινωνίας μέσω COM1 RS232C/RS485, Ethernet TCP/IP και δύο θυρών USB 2.0.

Η Harmony STU HMISTU855 απευθύνεται ειδικά σε κατασκευαστές μηχανημάτων, πίνακες αυτοματισμού και βιομηχανικές εγκαταστάσεις που χρειάζονται μια συμπαγή διεπαφή για την προβολή μονογραμμικών διαγραμμάτων, μεταβλητών, συναγερμών, καμπυλών, κουμπιών και καταστάσεων διεργασίας. Το καινοτόμο σύστημα στερέωσης μέσω μίας μόνο οπής 22 mm απλοποιεί σημαντικά την εγκατάσταση σε πόρτες και πάνελ, αποφεύγοντας τη μεγάλη ορθογώνια κοπή που είναι συνηθισμένη σε πολλές οθόνες HMI.

Έγχρωμη οθόνη TFT LCD 5,7 ιντσών

Το βασικό στοιχείο του HMISTU855 είναι η έγχρωμη οθόνη αφής TFT 5,7 ιντσών, κατάλληλη για τη γραφική απεικόνιση πληροφοριών μηχανών και διεργασιών με σαφή και εύκολα προσβάσιμο τρόπο για τον χειριστή.

• Μέγεθος οθόνης: 5,7 ίντσες.
• Τεχνολογία: έγχρωμη TFT LCD.
• Ανάλυση: 320 x 240 pixel.
• Μορφή: QVGA.
• Αριθμός χρωμάτων: 65.536.
• Τεχνολογία αφής: αναλογική.
• Επίπεδα φωτεινότητας: 16.
• Διάρκεια ζωής οπίσθιου φωτισμού: περίπου 50.000 ώρες.

Ο συνδυασμός γραφικής οθόνης και επιφάνειας αφής επιτρέπει την αντικατάσταση πολλών φυσικών μπουτόν, ενδεικτικών λυχνιών, επιλογέων και δεικτών με εικονικά στοιχεία που διαμορφώνονται στην εφαρμογή HMI.

Διεπαφή αφής για εποπτεία και έλεγχο

Η οθόνη επιτρέπει τη δημιουργία γραφικών σελίδων από τις οποίες ο χειριστής μπορεί να προβάλλει πληροφορίες και να στέλνει εντολές στο σύστημα αυτοματισμού.

Μεταξύ των στοιχείων που μπορούν να ενσωματωθούν στις εφαρμογές περιλαμβάνονται:

• Αριθμητικές και αλφαριθμητικές τιμές.
• Κουμπιά αφής.
• Εικονικές ενδεικτικές λυχνίες.
• Γραφικές μπάρες.
• Δείκτες και μετρητές.
• Καμπύλες εξέλιξης.
• Συναγερμοί.
• Συνταγές.
• Εικόνες και bitmap.
• Καταστάσεις μηχανών.
• Μεταβλητές διεργασίας.

Αυτό επιτρέπει τη δημιουργία μιας διεπαφής προσαρμοσμένης σε κάθε μηχανή ή διεργασία και τη συγκέντρωση διαφορετικών λειτουργιών χειρισμού σε ένα μόνο τερματικό.

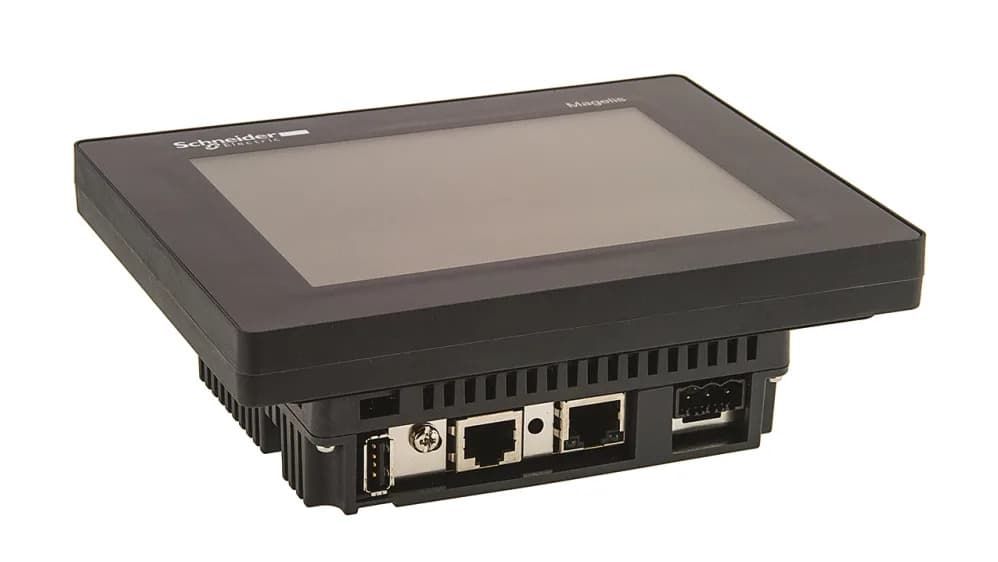

Θύρα COM1 RS232C / RS485

Το Schneider Electric HMISTU855 ενσωματώνει σειριακή θύρα COM1 με σύνδεσμο RJ45, ρυθμιζόμενη για επικοινωνία:

• RS232C.
• RS485.

Αυτή η διεπαφή διευκολύνει την απευθείας σύνδεση με PLC, ελεγκτές, ρυθμιστές στροφών και άλλες συμβατές συσκευές αυτοματισμού.

Η παρουσία του RS485 είναι ιδιαίτερα χρήσιμη για βιομηχανικά δίκτυα και επικοινωνίες Modbus, ενώ το RS232C επιτρέπει τη σύνδεση με ορισμένο εξοπλισμό που χρησιμοποιεί σειριακή επικοινωνία σημείο προς σημείο.

Ενσωματωμένο Ethernet TCP/IP

Εκτός από τη σειριακή επικοινωνία, το HMISTU855 διαθέτει θύρα Ethernet RJ45 10BASE-T/100BASE-TX.

Η σύνδεση αυτή επιτρέπει την ενσωμάτωση της HMI σε βιομηχανικές αρχιτεκτονικές Ethernet και την επικοινωνία με ελεγκτές και άλλες συμβατές συσκευές μέσω πρωτοκόλλων που υποστηρίζονται από το λογισμικό και τη συσκευή.

Μεταξύ των δυνατοτήτων επικοινωνίας της οικογένειας περιλαμβάνονται:

• Modbus.
• Modbus TCP/IP.
• Uni-TE.
• Πρωτόκολλα για εξοπλισμό Schneider Electric.
• Πρωτόκολλα για ορισμένα PLC τρίτων κατασκευαστών.

Η Schneider Electric περιλαμβάνει ελεγκτές κατασκευαστών όπως Allen-Bradley, Mitsubishi Electric, Omron και Siemens στα διαθέσιμα πρωτόκολλα της πλατφόρμας, ανάλογα με τον εξοπλισμό, το πρωτόκολλο και τη χρησιμοποιούμενη διαμόρφωση.

Δύο συνδέσεις USB 2.0

Η Harmony STU HMISTU855 διαθέτει 2 διεπαφές USB 2.0 με διαφορετικές λειτουργίες.

USB 2.0 τύπου A Host

Η θύρα USB τύπου A επιτρέπει τη σύνδεση συμβατών περιφερειακών συσκευών και μνημών USB.

Μπορεί να χρησιμοποιηθεί για λειτουργίες όπως:

• Σύνδεση μνήμης USB.
• Μεταφορά εφαρμογών.
• Ανταλλαγή ορισμένων δεδομένων.
• Σύνδεση συμβατών περιφερειακών.

USB 2.0 Mini-B Device

Η δεύτερη θύρα χρησιμοποιεί σύνδεσμο USB Mini-B και προορίζεται κυρίως για μεταφορά εφαρμογών και επικοινωνία με υπολογιστή προγραμματισμού.

Αυτή η διπλή διεπαφή απλοποιεί τις εργασίες θέσης σε λειτουργία, συντήρησης και ενημέρωσης έργων.

Τροφοδοσία 24 V DC

Η HMI τροφοδοτείται από εξωτερική πηγή συνεχούς ρεύματος.

• Ονομαστική τάση: 24 V DC.
• Εύρος τροφοδοσίας: 20,4-28,8 V DC.
• Κατανάλωση: περίπου 6,8 W.
• Ρεύμα εκκίνησης: έως 30 A κατά τη σχετική μεταβατική κατάσταση.

Η σύνδεση τροφοδοσίας πραγματοποιείται μέσω αποσπώμενου κλέμματος βιδωτών ακροδεκτών, διευκολύνοντας την καλωδίωση και τις εργασίες αντικατάστασης ή συντήρησης.

Επεξεργαστής ARM9 333 MHz

Το Schneider Electric HMISTU855 χρησιμοποιεί αρχιτεκτονική βασισμένη σε CPU ARM9 με συχνότητα επεξεργαστή περίπου 333 MHz.

Έχει σχεδιαστεί ειδικά για την εκτέλεση συμπαγών εφαρμογών HMI, τη διαχείριση βιομηχανικών επικοινωνιών και την ενημέρωση των γραφικών σελίδων που χρησιμοποιούνται για την εποπτεία της μηχανής.

Λογισμικό Vijeo Designer

Οι οθόνες Harmony STU ρυθμίζονται μέσω του λογισμικού Vijeo Designer της Schneider Electric.

Αυτό το περιβάλλον επιτρέπει την ανάπτυξη των διαφορετικών σελίδων χειρισμού και τη συσχέτιση των γραφικών αντικειμένων με τις μεταβλητές του PLC ή του ελεγκτή.

Μεταξύ των δυνατοτήτων μιας εφαρμογής HMI περιλαμβάνονται:

• Σχεδίαση οθονών χειρισμού.
• Προβολή και τροποποίηση μεταβλητών.
• Διαχείριση συναγερμών.
• Ιστορικά και καταγραφές.
• Καμπύλες εξέλιξης.
• Συνταγές.
• Εικονικά κουμπιά και επιλογείς.
• Ρύθμιση επικοινωνιών.

Η απαιτούμενη έκδοση του Vijeo Designer μπορεί να διαφέρει ανάλογα με τη γενιά και την έκδοση υλικού της εγκατεστημένης πίσω μονάδας. Για συντήρηση υφιστάμενων εγκαταστάσεων συνιστάται να ελέγχεται η ετικέτα και η έκδοση της μονάδας πριν από την επιλογή του λογισμικού.

Αρθρωτή αρχιτεκτονική με οθόνη και πίσω μονάδα

Ένα ιδιαίτερο χαρακτηριστικό της Harmony STU είναι η κατασκευή της σε δύο μονάδες:

• Μπροστινή μονάδα: περιέχει την οθόνη αφής.
• Πίσω μονάδα: ενσωματώνει CPU, τροφοδοσία και συνδέσεις επικοινωνίας.

Σε μονάδες HMISTU855 που κατασκευάστηκαν σύμφωνα με την αρχιτεκτονική μετά τον Μάρτιο του 2012, η Schneider Electric αναφέρει ότι το εμπορικό σύνολο αποτελείται από:

• HMIS85: μπροστινή μονάδα έγχρωμης TFT οθόνης 5,7 ιντσών.
• HMIS5T: πίσω μονάδα με επεξεργαστή και συνδέσεις.

Αυτή η αρχιτεκτονική διευκολύνει ορισμένες εργασίες συντήρησης και επιτρέπει τον φυσικό διαχωρισμό της οθόνης από τα ηλεκτρονικά της πίσω μονάδας.

Μνήμη για εφαρμογές HMI

Οι προδιαγραφές μνήμης του HMISTU855 μπορεί να διαφέρουν ανάλογα με τη γενιά της πίσω μονάδας. Ο τρέχων κατάλογος Harmony STU καθορίζει 32 MB μνήμης εφαρμογής για τη διαμόρφωση HMISTU855 που βασίζεται στη μονάδα HMIS5T.

Η Schneider Electric τεκμηριώνει επίσης παλαιότερες μονάδες πρώτης γενιάς με μικρότερη χωρητικότητα. Επομένως, κατά τη συντήρηση ή αντικατάσταση εγκατεστημένου εξοπλισμού από προηγούμενα χρόνια πρέπει να ελέγχεται η ετικέτα της πίσω μονάδας και η ημερομηνία κατασκευής της.

Εγκατάσταση μέσω μίας μόνο οπής 22 mm

Ένα από τα πιο ενδιαφέροντα χαρακτηριστικά της σειράς Harmony STU είναι το σύστημα τοποθέτησης μέσω κυκλικής οπής 22 mm, παρόμοιο με αυτό που χρησιμοποιείται για βιομηχανικά μπουτόν.

Η λύση αυτή αποφεύγει την ανάγκη για τη συνηθισμένη ορθογώνια κοπή μεγάλων διαστάσεων που χρησιμοποιείται από πολλά τερματικά HMI.

Το σύστημα μπορεί να προσφέρει διάφορα πλεονεκτήματα:

• Μείωση της κατεργασίας.
• Ταχύτερη εγκατάσταση.
• Μικρότερη επιφάνεια κοπής στην πόρτα του πίνακα.
• Ευκολία τοποθέτησης σε μηχανήματα.
• Εύκολος διαχωρισμός μεταξύ μπροστινής και πίσω μονάδας.

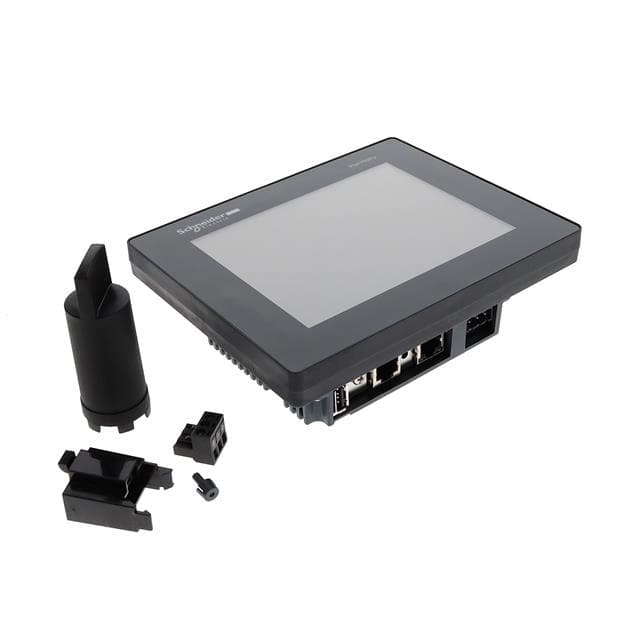

Το σύστημα στερέωσης περιλαμβάνει παξιμάδι και φλάντζα στεγανοποίησης και μπορεί να χρησιμοποιήσει προαιρετικό αντιπεριστροφικό στοιχείο.

Προστασία πρόσοψης IP65

Όταν εγκατασταθεί σωστά σύμφωνα με τις οδηγίες της Schneider Electric, η οθόνη παρουσιάζει:

• Μπροστινό μέρος: IP65 σύμφωνα με το IEC 60529.
• Πίσω μέρος: IP20 σύμφωνα με το IEC 60529.
• Προστασία πρόσοψης NEMA: NEMA 4X για εσωτερική χρήση.

Η προστασία IP65 της πρόσοψης είναι ιδιαίτερα κατάλληλη για τοποθέτηση σε πόρτες πινάκων και κονσόλες όπου η εξωτερική επιφάνεια μπορεί να εκτίθεται σε σκόνη ή πιτσιλίσματα.

Η προστασία IP65 αφορά την πρόσοψη όταν έχει εγκατασταθεί σωστά· η πίσω μονάδα εξακολουθεί να απαιτεί κατάλληλο περίβλημα.

Διαστάσεις του Schneider Electric HMISTU855

• Πλάτος: 163 mm.
• Ύψος: 129,15 mm.
• Βάθος: 56,5 mm.
• Μέγεθος οθόνης: 5,7 ίντσες.
• Οπή τοποθέτησης: Ø 22 mm.

Το σύστημα στερέωσης επιτρέπει μια σχετικά μεγάλη επιφάνεια προβολής χωρίς να απαιτείται εκτεταμένη κατεργασία της πόρτας του πίνακα.

Περίβλημα για βιομηχανική χρήση

Η Schneider Electric προδιαγράφει υλικά περιβλήματος βασισμένα σε PC/PBT και PAA, επιλεγμένα για τις συνήθεις συνθήκες των βιομηχανικών διεπαφών χειριστή.

Η οθόνη φέρει το λογότυπο Schneider Electric στην πρόσοψη και διαθέτει σήμανση CE, καθώς και διάφορες βιομηχανικές πιστοποιήσεις ανάλογα με την αγορά.

Θερμοκρασία και περιβαλλοντικές συνθήκες

Το τερματικό έχει σχεδιαστεί για λειτουργία εντός των ακόλουθων περιβαλλοντικών ορίων:

• Θερμοκρασία λειτουργίας: 0 έως 50 °C.
• Θερμοκρασία αποθήκευσης: -20 έως 60 °C.
• Σχετική υγρασία: 0-85 %, χωρίς συμπύκνωση.
• Αντοχή σε κρούσεις: 15 gn για 11 ms σύμφωνα με το IEC 60068-2-27.
• Αντοχή σε ηλεκτρομαγνητικά πεδία: 10 V/m σύμφωνα με το IEC 61000-4-3.

Αυτές οι επιδόσεις προορίζονται για ενσωμάτωση σε πίνακες και μηχανήματα μέσα σε ελεγχόμενα βιομηχανικά περιβάλλοντα.

Επικοινωνία με PLC και εξοπλισμό αυτοματισμού

Το HMISTU855 έχει σχεδιαστεί για να λειτουργεί ως διεπαφή μεταξύ του χειριστή και του συστήματος ελέγχου μιας μηχανής.

Μπορεί να επικοινωνεί με εξοπλισμό αυτοματισμού μέσω:

• RS232C.
• RS485.
• Ethernet TCP/IP.
• Modbus.
• Modbus TCP/IP.
• Uni-TE.
• Συμβατά πρωτόκολλα τρίτων.

Αυτό επιτρέπει την ενσωμάτωση της οθόνης σε νέες ή υπάρχουσες εγκαταστάσεις χρησιμοποιώντας διαφορετικές αρχιτεκτονικές αυτοματισμού.

Εφαρμογές της οθόνης HMI HMISTU855

Η Schneider Electric Harmony STU HMISTU855 είναι ιδιαίτερα κατάλληλη για την εποπτεία και τον χειρισμό μηχανών και μικρών αυτοματοποιημένων διεργασιών.

Μεταξύ των συνήθων εφαρμογών της περιλαμβάνονται:

• Συμπαγή βιομηχανικά μηχανήματα.
• Πίνακες αυτοματισμού.
• Ταινιόδρομοι και συστήματα μεταφοράς.
• Συστήματα χειρισμού υλικών.
• Μηχανές συσκευασίας.
• Βιομηχανία τροφίμων.
• Εξοπλισμός για τη φαρμακευτική βιομηχανία.
• Αντλίες και υδραυλικά συστήματα.
• Βιομηχανικός αερισμός και κλιματισμός.
• Εξοπλισμός διεργασιών.
• Μηχανές OEM.
• Υποδομές.

Προβολή συναγερμών, καμπυλών και συνταγών

Η πλατφόρμα Harmony STU επιτρέπει την ανάπτυξη εφαρμογών που ξεπερνούν ένα απλό πάνελ μπουτόν.

Μεταξύ των λειτουργιών που υποστηρίζει η σειρά περιλαμβάνονται:

• Καταγραφή και προβολή συναγερμών.
• Απεικόνιση καμπυλών με καταγραφή.
• 32 ομάδες έως 64 συνταγών.
• Απεικόνιση μεταβλητών με κείμενα και γραφικά.
• Κουμπιά, ενδεικτικές λυχνίες, μπάρες και δείκτες.

Αυτές οι λειτουργίες επιτρέπουν την παρουσίαση στον χειριστή σχετικών πληροφοριών για τη λειτουργία της μηχανής με δομημένο και κατανοητό τρόπο.

Τεχνικά χαρακτηριστικά του Schneider Electric HMISTU855

• Μάρκα: Schneider Electric.
• Κωδικός: HMISTU855.
• Σειρά: Harmony.
• Οικογένεια: Harmony STO & STU.
• Σειρά προϊόντος: Harmony STU.
• Τύπος: οθόνη αφής HMI.
• Εφαρμογή: απεικόνιση, εποπτεία και έλεγχος μηχανών.
• Μέγεθος οθόνης: 5,7 ίντσες.
• Τεχνολογία οθόνης: έγχρωμη TFT LCD.
• Ανάλυση: 320 x 240 pixel QVGA.
• Χρώματα: 65.536.
• Πάνελ αφής: αναλογικό.
• Φωτεινότητα: 16 επίπεδα.
• Διάρκεια ζωής οπίσθιου φωτισμού: περίπου 50.000 ώρες.
• Επεξεργαστής: ARM9.
• Συχνότητα επεξεργαστή: 333 MHz.
• Μνήμη εφαρμογής: έως 32 MB σε τρέχουσες διαμορφώσεις με μονάδα HMIS5T· ελέγξτε την έκδοση υλικού.
• Τροφοδοσία: 24 V DC.
• Εύρος τροφοδοσίας: 20,4-28,8 V DC.
• Κατανάλωση: περίπου 6,8 W.
• Θύρα COM1: RS232C / RS485 μέσω RJ45.
• Ethernet: 10BASE-T / 100BASE-TX μέσω RJ45.
• USB Host: 1 x USB 2.0 τύπου A.
• USB Device: 1 x USB 2.0 Mini-B.
• Πρωτόκολλα: Modbus, Modbus TCP/IP, Uni-TE και συμβατά πρωτόκολλα τρίτων.
• Λογισμικό διαμόρφωσης: Vijeo Designer.
• Ρολόι πραγματικού χρόνου: πρόσβαση στο ρολόι του PLC.
• Τοποθέτηση: μέσω οπής Ø 22 mm.
• Προστασία πρόσοψης: IP65.
• Προστασία πίσω μέρους: IP20.
• Προστασία πρόσοψης NEMA: NEMA 4X για εσωτερικό χώρο.
• Πλάτος: 163 mm.
• Ύψος: 129,15 mm.
• Βάθος: 56,5 mm.
• Θερμοκρασία λειτουργίας: 0 έως 50 °C.
• Θερμοκρασία αποθήκευσης: -20 έως 60 °C.
• Σχετική υγρασία: έως 85 % χωρίς συμπύκνωση.
• Υλικό περιβλήματος: PC/PBT και PAA.
• Σήμανση: CE.
• Πρότυπα: IEC 61131-2, IEC 61000-6-2, UL 508 και άλλες πιστοποιήσεις ανάλογα με την αγορά.

Μια συμπαγής HMI με σειριακή επικοινωνία, Ethernet και USB

Η Schneider Electric Harmony STU HMISTU855 συνδυάζει μια έγχρωμη οθόνη αφής TFT 5,7 ιντσών με τις απαραίτητες διεπαφές για ενσωμάτωση σε πολλά συστήματα αυτοματισμού. Ο συνδυασμός RS232C/RS485, Ethernet TCP/IP και δύο θυρών USB επιτρέπει την επικοινωνία με PLC, υπολογιστές προγραμματισμού και συμβατές περιφερειακές συσκευές.

Η ανάλυση QVGA 320 x 240 pixel, τα 65.536 χρώματα και οι λειτουργίες του Vijeo Designer επιτρέπουν την ανάπτυξη γραφικών διεπαφών με κουμπιά, δείκτες, συναγερμούς, συνταγές και καμπύλες που διευκολύνουν την αλληλεπίδραση του χειριστή με τη μηχανή.

Απλοποιημένη εγκατάσταση σε πίνακες και μηχανήματα

Το σύστημα τοποθέτησης μέσω μιας απλής κυκλικής οπής 22 mm είναι ένα από τα βασικά διαφοροποιητικά στοιχεία της Harmony STU. Επιτρέπει τη μείωση της απαιτούμενης κατεργασίας στην πόρτα της μηχανής ή του ερμαρίου και τον εύκολο διαχωρισμό της μονάδας οθόνης από την πίσω ηλεκτρονική μονάδα.

Με τροφοδοσία 24 V DC, πρόσοψη IP65, ενσωματωμένες βιομηχανικές επικοινωνίες και συμπαγές μέγεθος, η HMISTU855 αποτελεί μια λύση HMI ιδιαίτερα κατάλληλη για μηχανήματα και πίνακες αυτοματισμού που χρειάζονται τοπική απεικόνιση και έλεγχο χωρίς να απαιτείται τερματικό μεγαλύτερων διαστάσεων.

Σημαντικό: η συμβατότητα λογισμικού και ορισμένες τιμές μνήμης μπορεί να διαφέρουν ανάλογα με τη γενιά της πίσω μονάδας του HMISTU855. Η Schneider Electric αναφέρει ότι οι μονάδες μετά τον Μάρτιο του 2012 παρέχονται με πίσω μονάδα HMIS5T και οθόνη HMIS85. Για αντικαταστάσεις ή συντήρηση παλαιότερου εξοπλισμού πρέπει πάντα να ελέγχεται η αναφορά και η έκδοση που αναγράφονται στη φυσική ετικέτα της πίσω μονάδας.
