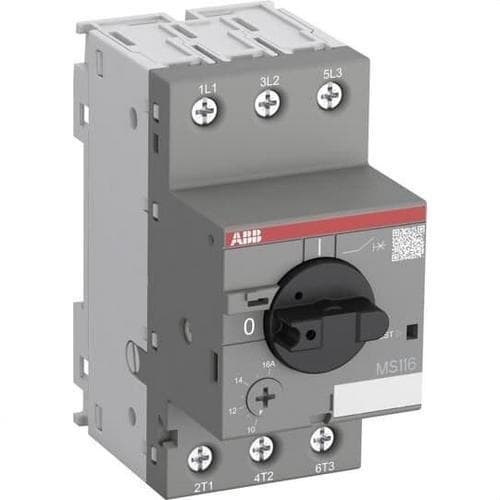

Κινητήρας Φύλαξης MS116-6.3 4,0-6,3A

Ο αυτόματος διακόπτης προστασίας κινητήρα ABB MS116-6.3, κωδικός 1SAM250000R1009, είναι ένας χειροκίνητος διακόπτης προστασίας κινητήρα 3 πόλων, σχεδιασμένος για χειρισμό και προστασία ηλεκτρικών κινητήρων από υπερφορτίσεις, βραχυκυκλώματα και απώλεια φάσης. Διαθέτει εύρος θερμικής ρύθμισης 4,0 έως 6,3 A και είναι ιδιαίτερα κατάλληλος για κινητήρες έως 2,2 kW στα 400 V AC-3.

Ο αυτόματος διακόπτης προστασίας κινητήρα της σειράς ABB MS116 συνδυάζει σε μία συμπαγή συσκευή τις λειτουργίες απομόνωσης, χειροκίνητου χειρισμού και θερμομαγνητικής προστασίας. Η ικανότητα διακοπής λειτουργίας του φτάνει τα 50 kA στα 400 V AC, επιτρέποντας την προστασία του κυκλώματος του κινητήρα χωρίς την ανάγκη πρόσθετων ασφαλειών, όταν τα χαρακτηριστικά της εγκατάστασης βρίσκονται εντός των ορίων που ορίζει η ABB.

Πλήρης προστασία για ηλεκτρικούς κινητήρες

Ο ABB MS116-6.3 έχει σχεδιαστεί ειδικά για την προστασία κινητήρων από τις βασικές ηλεκτρικές ανωμαλίες που μπορεί να παρουσιαστούν κατά τη λειτουργία τους.

• Προστασία από υπερφορτίσεις: ρυθμιζόμενη θερμική ρύθμιση μεταξύ 4,0 και 6,3 A.
• Προστασία από βραχυκυκλώματα: άμεση μαγνητική απόζευξη ρυθμισμένη στα 78,8 A.
• Ευαισθησία σε απώλεια φάσης: βοηθά στην προστασία του κινητήρα όταν χάνεται μία από τις φάσεις.
• Κλάση απόζευξης: 10A.
• Μηχανισμός ελεύθερης απόζευξης: ενεργεί ακόμη και αν ο χειρισμός παραμείνει χειροκίνητα στη θέση ενεργοποίησης.

Το ρεύμα ρύθμισης πρέπει να ορίζεται σύμφωνα με το ονομαστικό ρεύμα του κινητήρα που πρόκειται να προστατευθεί, τηρώντας πάντα το εύρος 4,0 έως 6,3 A.

Για κινητήρες έως 2,2 kW στα 400 V

Η ABB ορίζει για τον MS116-6.3 ονομαστική ισχύ λειτουργίας 2,2 kW στα 400 V στην κατηγορία AC-3. Το χαρακτηριστικό αυτό τον καθιστά κατάλληλη λύση για πολλούς τριφασικούς κινητήρες που χρησιμοποιούνται σε αντλίες, ανεμιστήρες, μηχανήματα, συστήματα HVAC και άλλες βιομηχανικές ή τριτογενείς εφαρμογές.

Η συσκευή είναι κατάλληλη τόσο για τριφασικές όσο και για μονοφασικές εφαρμογές, εφόσον η σύνδεση και η ρύθμιση πραγματοποιούνται σύμφωνα με τις τεχνικές οδηγίες της ABB.

Εύρος ρύθμισης από 4,0 έως 6,3 A

Η θερμική προστασία του αυτόματου διακόπτη κινητήρα μπορεί να ρυθμιστεί με ακρίβεια μεταξύ 4,0 και 6,3 A. Αυτή η ρύθμιση επιτρέπει την προσαρμογή της προστασίας στο ονομαστικό ρεύμα που αναγράφεται στην πινακίδα χαρακτηριστικών του κινητήρα.

Η σωστή ρύθμιση βοηθά στην προστασία του τυλίγματος από παρατεταμένες υπερφορτίσεις και αποτρέπει την επιλογή συσκευής με σταθερό ρεύμα που δεν ανταποκρίνεται στις πραγματικές ανάγκες του κινητήρα.

Υψηλή ικανότητα διακοπής

Ο ABB MS116-6.3 προσφέρει ικανότητα διακοπής λειτουργίας Ics 50 kA στα 400 V AC. Η επίδοση αυτή παρέχει υψηλή ικανότητα διακοπής έναντι ρευμάτων βραχυκυκλώματος, εντός των συνθηκών που καθορίζει ο κατασκευαστής.

Η άμεση μαγνητική απόζευξη είναι ρυθμισμένη στα 78,8 A, επιτρέποντας ταχεία επέμβαση σε περίπτωση βραχυκυκλώματος και συμβάλλοντας στον περιορισμό των ζημιών που θα μπορούσε να προκαλέσει ένα υψηλό ρεύμα στον κινητήρα και στην καλωδίωση.

Θερμομαγνητική προστασία κλάσης 10A

Η συσκευή χρησιμοποιεί σύστημα απόζευξης θερμομαγνητικού τύπου. Το θερμικό μέρος ανταποκρίνεται σε παρατεταμένες υπερφορτίσεις, ενώ η μαγνητική προστασία ενεργεί σχεδόν ακαριαία όταν εμφανιστεί υψηλό ρεύμα βραχυκυκλώματος.

Η κλάση απόζευξης 10A είναι ιδιαίτερα κατάλληλη για εφαρμογές κινητήρων με συμβατικές συνθήκες εκκίνησης και παρέχει σωστό συντονισμό μεταξύ του χρόνου εκκίνησης και της προστασίας από υπερφόρτιση.

Αντιστάθμιση θερμοκρασίας

Ο MS116 ενσωματώνει αντιστάθμιση θερμοκρασίας μεταξύ -25 και +55 °C, βοηθώντας στη διατήρηση της συμπεριφοράς της θερμικής προστασίας εντός αυτού του αντισταθμισμένου εύρους λειτουργίας.

Η ABB ορίζει γενικό εύρος θερμοκρασίας λειτουργίας -25 έως +70 °C και εύρος αποθήκευσης από -50 έως +80 °C.

Περιστροφικός χειρισμός με σαφή ένδειξη κατάστασης

Ο αυτόματος διακόπτης κινητήρα διαθέτει μπροστινό περιστροφικό χειριστήριο που επιτρέπει τη χειροκίνητη σύνδεση και αποσύνδεση του κυκλώματος. Ο σχεδιασμός του παρέχει σαφή οπτική ένδειξη των θέσεων ON και OFF, διευκολύνοντας την παρακολούθηση της κατάστασης της συσκευής.

Ο MS116 διαθέτει επίσης ενσωματωμένη λειτουργία απομόνωσης, επιτρέποντας τη χρήση του ως στοιχείο αποσύνδεσης εντός των συνθηκών που ορίζει η ABB.

Συμπαγής σχεδίαση 45 mm

Με πλάτος μόλις 45 mm, ο ABB MS116-6.3 επιτρέπει την αποδοτική αξιοποίηση του διαθέσιμου χώρου μέσα σε ηλεκτρικούς πίνακες και ερμάρια αυτοματισμού.

• Πλάτος: 45 mm.
• Ύψος: 90 mm.
• Βάθος: 85,6 mm.
• Ενδεικτικό καθαρό βάρος: 0,265 kg.

Οι συμπαγείς διαστάσεις του διευκολύνουν την ενσωμάτωση μαζί με επαφείς και άλλα στοιχεία προστασίας και ελέγχου κινητήρων.

Σύνδεση με βιδωτούς ακροδέκτες

Το κύριο κύκλωμα χρησιμοποιεί βιδωτούς ακροδέκτες σύνδεσης, μια συνηθισμένη λύση σε βιομηχανικούς ηλεκτρικούς πίνακες λόγω της αντοχής και της ευκολίας συντήρησης.

Η συσκευή διαθέτει 3 πόλους και είναι σχεδιασμένη για τοποθέτηση σε ηλεκτρικούς πίνακες, ενώ μπορεί να συνδυαστεί με άλλα εξαρτήματα της οικογένειας ABB για τη δημιουργία ολοκληρωμένων εκκινητών κινητήρα.

Βαθμός προστασίας IP20

Το περίβλημα του αυτόματου διακόπτη κινητήρα διαθέτει βαθμό προστασίας IP20. Η ABB ορίζει IP10 για τους ακροδέκτες του κύριου κυκλώματος.

Όπως συμβαίνει με αυτού του τύπου τις ηλεκτρικές συσκευές, πρέπει να εγκαθίσταται μέσα σε περίβλημα ή πίνακα που να παρέχει τον απαιτούμενο βαθμό προστασίας σύμφωνα με τις περιβαλλοντικές συνθήκες και την ισχύουσα νομοθεσία κάθε εγκατάστασης.

Μεγάλη γκάμα αξεσουάρ ABB

Η σειρά MS116 μπορεί να συμπληρωθεί με διάφορα αξεσουάρ για την επέκταση των λειτουργιών σηματοδότησης, χειρισμού και προστασίας του συνόλου.

• Βοηθητικές επαφές.
• Επαφές σηματοδότησης.
• Πηνία υποτάσης.
• Πηνία διέγερσης.
• Μπλοκ τροφοδοσίας.
• Τριφασικές μπάρες διανομής.
• Διατάξεις κλειδώματος για αποφυγή μη εξουσιοδοτημένων χειρισμών.

Η διαθεσιμότητα και η συμβατότητα κάθε αξεσουάρ πρέπει να ελέγχεται ανάλογα με τη συγκεκριμένη διαμόρφωση του ηλεκτρικού πίνακα.

Τεχνικά χαρακτηριστικά του ABB MS116-6.3

• Μάρκα: ABB.
• Κωδικός: 1SAM250000R1009.
• Μοντέλο: MS116-6.3.
• Τύπος: αυτόματος διακόπτης προστασίας κινητήρα / χειροκίνητος διακόπτης προστασίας κινητήρα.
• Αριθμός πόλων: 3.
• Εύρος θερμικής ρύθμισης: 4,0-6,3 A.
• Ονομαστικό ρεύμα λειτουργίας: 6,3 A.
• Ονομαστική ισχύς στα 400 V AC-3: 2,2 kW.
• Κλάση απόζευξης: 10A.
• Προστασία: θερμομαγνητική.
• Άμεση μαγνητική απόζευξη: 78,8 A.
• Ικανότητα διακοπής λειτουργίας Ics στα 400 V AC: 50 kA.
• Ονομαστική τάση μόνωσης Ui: 690 V.
• Ονομαστική συχνότητα: 50/60 Hz.
• Προστασία από υπερφόρτιση: ναι.
• Προστασία από βραχυκύκλωμα: ναι.
• Ευαισθησία σε απώλεια φάσης: ναι.
• Λειτουργία απομόνωσης: ναι.
• Μηχανισμός ελεύθερης απόζευξης: ναι.
• Χειρισμός: περιστροφικό χειριστήριο.
• Σύνδεση: βιδωτοί ακροδέκτες.
• Βαθμός προστασίας περιβλήματος: IP20.
• Πλάτος: 45 mm.
• Ύψος: 90 mm.
• Βάθος: 85,6 mm.
• Ενδεικτικό καθαρό βάρος: 0,265 kg.

Μια συμπαγής λύση για προστασία και χειρισμό κινητήρων

Ο αυτόματος διακόπτης προστασίας κινητήρα ABB MS116-6.3 από 4,0 έως 6,3 A συνδυάζει σε μία συμπαγή συσκευή τον χειροκίνητο χειρισμό, την απομόνωση και την προστασία του κινητήρα από υπερφορτίσεις, βραχυκυκλώματα και απώλεια φάσης. Το πλάτος των 45 mm διευκολύνει τη βέλτιστη αξιοποίηση του χώρου στον ηλεκτρικό πίνακα, ενώ η ικανότητα διακοπής 50 kA στα 400 V προσφέρει υψηλό επίπεδο προστασίας.

Με ονομαστική ισχύ 2,2 kW στα 400 V AC-3, ρυθμιζόμενη ρύθμιση, κλάση απόζευξης 10A και συμβατότητα με πολλά αξεσουάρ ABB, αποτελεί κατάλληλη λύση για πίνακες ελέγχου και προστασίας κινητήρων σε βιομηχανικές, εμπορικές και τεχνικές εγκαταστάσεις.

Σημαντικό: για να διασφαλιστεί η σωστή προστασία, το εύρος ρύθμισης του αυτόματου διακόπτη κινητήρα πρέπει να περιλαμβάνει το πραγματικό ονομαστικό ρεύμα του κινητήρα. Η τελική ρύθμιση πρέπει να γίνεται σύμφωνα με την πινακίδα χαρακτηριστικών του κινητήρα και τις συνθήκες της εγκατάστασης.
