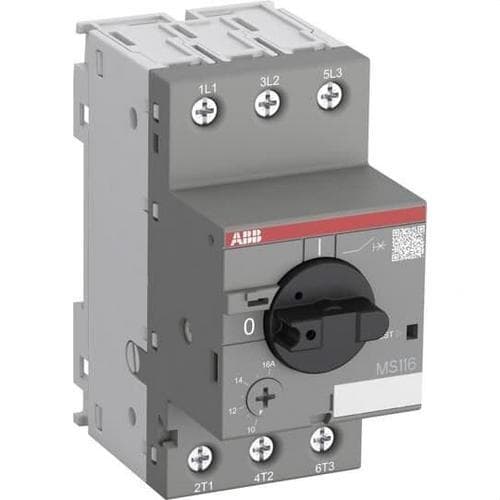

Διακόπτης προστασίας κινητήρα MS116-4.0 2.5-4A

Ο προστατευτικός διακόπτης κινητήρα ABB MS116-4.0, κωδικός 1SAM250000R1008, είναι ένας χειροκίνητος διακόπτης προστασίας για κινητήρες με θερμικό εύρος ρύθμισης από 2,5 έως 4 A. Ενσωματώνει θερμική προστασία έναντι υπερφορτίσεων και ηλεκτρομαγνητική προστασία έναντι βραχυκυκλωμάτων, καθώς και ευαισθησία σε απώλεια φάσης, επιτρέποντας την προστασία και τη χειρισμό κινητήρων από μία μόνο συμπαγή συσκευή.

Με 3 πόλους, κλάση απόζευξης 10A και ικανότητα διακοπής σε λειτουργία έως 50 kA στα 400 V AC, το MS116-4.0 ενδείκνυται για μονοφασικές και τριφασικές εφαρμογές. Για τριφασικούς κινητήρες στην κατηγορία AC-3, η ABB ορίζει ονομαστική ισχύ έως 1,5 kW στα 400 V.

Εύρος ρύθμισης από 2,5 έως 4 A

Ο θερμικός αποζεύκτης του ABB MS116-4.0 μπορεί να ρυθμιστεί μεταξύ 2,5 και 4 A, ώστε η προστασία να προσαρμόζεται στο ονομαστικό ρεύμα του εγκατεστημένου κινητήρα.

Η ρύθμιση πρέπει να γίνεται σύμφωνα με τα στοιχεία πινακίδας του κινητήρα και τα χαρακτηριστικά της εγκατάστασης, επιτρέποντας στον προστατευτικό διακόπτη κινητήρα να ανταποκρίνεται σε παρατεταμένες υπερφορτίσεις χωρίς να απαιτείται αντικατάσταση ολόκληρου του εξοπλισμού όταν χρησιμοποιούνται κινητήρες εντός αυτού του εύρους.

Θερμική και ηλεκτρομαγνητική προστασία

Το MS116 ενσωματώνει δύο βασικά συστήματα προστασίας:

• Θερμική προστασία: ενεργεί έναντι παρατεταμένων υπερφορτίσεων που μπορούν να προκαλέσουν υπερθέρμανση του κινητήρα.
• Ηλεκτρομαγνητική προστασία: παρέχει γρήγορη απόκριση έναντι υψηλών ρευμάτων βραχυκυκλώματος.

Η στιγμιαία μαγνητική απόζευξη αυτής της αναφοράς είναι ρυθμισμένη στα 50 A.

Προστασία έναντι απώλειας φάσης

Ο προστατευτικός διακόπτης κινητήρα ABB MS116 είναι ευαίσθητος στην απώλεια φάσης. Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό σε τριφασικούς κινητήρες, καθώς η απουσία μίας φάσης μπορεί να προκαλέσει ανισορροπία ρευμάτων, απώλεια ροπής και υπερθέρμανση του κινητήρα.

Κλάση απόζευξης 10A

Το MS116-4.0 ανήκει στην κλάση απόζευξης 10A σύμφωνα με τις προδιαγραφές της ABB. Η κλάση αυτή καθορίζει τη χρονική συμπεριφορά της προστασίας σε συνθήκες υπερφόρτισης και είναι ιδιαίτερα κατάλληλη για κινητήρες με συμβατικούς χρόνους εκκίνησης.

Ικανότητα διακοπής 50 kA στα 400 V

Η ABB ορίζει για αυτήν την αναφορά ονομαστική ικανότητα διακοπής σε λειτουργία Ics 50 kA στα 400 V AC. Η τελική ικανότητα διακοπής Icu φτάνει τα 75 kA στην ίδια τάση.

Οι τιμές μεταβάλλονται ανάλογα με την τάση χρήσης:

• 230 V AC: Ics 50 kA / Icu 75 kA.
• 400 V AC: Ics 50 kA / Icu 75 kA.
• 440 V AC: Ics 6 kA / Icu 18 kA.
• 500 V AC: Ics 6 kA / Icu 15 kA.
• 690 V AC: Ics 2 kA / Icu 3 kA.

Έως 1,5 kW στα 400 V σε AC-3

Για εφαρμογές με τριφασικούς κινητήρες στην κατηγορία χρήσης AC-3 και τροφοδοσία 400 V, η ABB ορίζει ονομαστική ισχύ λειτουργίας έως 1,5 kW για το MS116-4.0.

Η τελική επιλογή πρέπει να γίνεται με βάση το ονομαστικό ρεύμα που αναγράφεται από τον κατασκευαστή του κινητήρα, καθώς αυτό αποτελεί το κύριο σημείο αναφοράς για τη σωστή ρύθμιση της θερμικής προστασίας.

3 πόλοι για τριφασικούς κινητήρες και μονοφασικές εφαρμογές

Το MS116-4.0 διαθέτει 3 κύριους πόλους. Είναι ιδιαίτερα κατάλληλο για προστασία τριφασικών κινητήρων, αν και η ABB προβλέπει επίσης τη χρήση της οικογένειας MS116 σε μονοφασικές εφαρμογές, ακολουθώντας το αντίστοιχο διάγραμμα σύνδεσης.

Ενσωματωμένη λειτουργία απομόνωσης

Εκτός από την προστασία του κινητήρα, η συσκευή ενσωματώνει λειτουργία αποζεύκτη. Ο περιστροφικός μοχλός επιτρέπει τη χειροκίνητη σύνδεση και αποσύνδεση του κυκλώματος, προσφέροντας σαφή ένδειξη των θέσεων ON και OFF.

Αυτή η λειτουργία επιτρέπει τη χρήση του προστατευτικού διακόπτη κινητήρα ως στοιχείο χειροκίνητου ελέγχου και απομόνωσης, εντός των ορίων και των συνθηκών που ορίζει η ABB.

Μηχανισμός ελεύθερης απόζευξης

Το MS116 ενσωματώνει μηχανισμό ελεύθερης απόζευξης. Αυτό σημαίνει ότι η συσκευή μπορεί να ανοίξει τις επαφές της όταν ενεργοποιηθεί η προστασία, ακόμη και αν ο μοχλός παραμένει χειροκίνητα στη θέση σύνδεσης.

Αυτό το χαρακτηριστικό αποτρέπει μια ενέργεια στον χειρισμό από το να εμποδίσει την αυτόματη λειτουργία των εσωτερικών προστασιών.

Αντιστάθμιση θερμοκρασίας

Η θερμική προστασία ενσωματώνει αντιστάθμιση έναντι μεταβολών της θερμοκρασίας περιβάλλοντος. Η ABB ορίζει για τη σειρά MS116 αντισταθμισμένο εύρος λειτουργίας μεταξύ -25 και +55 °C.

Αυτό το χαρακτηριστικό βοηθά στη διατήρηση σταθερής συμπεριφοράς του θερμικού αποζεύκτη απέναντι σε φυσιολογικές μεταβολές θερμοκρασίας μέσα στον ηλεκτρικό πίνακα.

Συμπαγής μορφή 45 mm

Το ABB MS116-4.0 έχει πλάτος μόλις 45 mm, διευκολύνοντας την εγκατάστασή του σε πίνακες αυτοματισμού και ελέγχου όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Οι κατά προσέγγιση διαστάσεις του είναι 45 mm πλάτος, 85,6 mm ύψος και 90 mm βάθος, με κατά προσέγγιση καθαρό βάρος 265 g.

Τοποθέτηση σε ράγα DIN

Ο προστατευτικός διακόπτης κινητήρα έχει σχεδιαστεί για τοποθέτηση σε τυποποιημένη ράγα DIN, διευκολύνοντας την ενσωμάτωσή του μαζί με επαφείς, ρελέ, βοηθητικές συσκευές και άλλα στοιχεία προστασίας και χειρισμού.

Η σύνδεση του κυκλώματος ισχύος πραγματοποιείται μέσω βιδωτών ακροδεκτών.

Ευρεία γκάμα αξεσουάρ ABB

Η οικογένεια MS116 δέχεται πολλά αξεσουάρ που επιτρέπουν την επέκταση των λειτουργιών του προστατευτικού διακόπτη κινητήρα ανάλογα με τις ανάγκες της εγκατάστασης. Μεταξύ των διαθέσιμων επιλογών περιλαμβάνονται:

• Βοηθητικές επαφές.
• Επαφές σηματοδότησης.
• Αποζεύκτες ελάχιστης τάσης.
• Πηνία απόζευξης.
• Τριφασικές χτένες και μπάρες διανομής.
• Μπλοκ τροφοδοσίας.
• Αξεσουάρ κλειδώματος έναντι μη εξουσιοδοτημένων χειρισμών.

Τα αξεσουάρ αυτά πωλούνται ξεχωριστά και πρέπει να επιλέγονται σύμφωνα με τη συγκεκριμένη διαμόρφωση του πίνακα.

Βαθμός προστασίας IP20

Ο προστατευτικός διακόπτης κινητήρα διαθέτει βαθμό προστασίας IP20 στο περίβλημα. Έχει σχεδιαστεί για εγκατάσταση μέσα σε κατάλληλους ηλεκτρικούς πίνακες ή περιβλήματα που παρέχουν την απαραίτητη πρόσθετη προστασία έναντι επαφής και περιβαλλοντικών συνθηκών.

Εφαρμογές του ABB MS116-4.0

• Προστασία τριφασικών κινητήρων.
• Ηλεκτρικές αντλίες.
• Ανεμιστήρες και εξαεριστήρες.
• Συμβατοί συμπιεστές.
• Βιομηχανικά μηχανήματα.
• Συστήματα κλιματισμού.
• Μεταφορικές ταινίες.
• Πίνακες αυτοματισμού και ελέγχου.
• Εξοπλισμός με κινητήρες έως 1,5 kW στα 400 V εντός του καθορισμένου εύρους ρεύματος.

Τεχνικά χαρακτηριστικά του ABB MS116-4.0

• Μάρκα: ABB.
• Κωδικός: 1SAM250000R1008.
• Μοντέλο: MS116-4.0.
• Τύπος: προστατευτικός διακόπτης κινητήρα / χειροκίνητος διακόπτης προστασίας κινητήρα.
• Αριθμός πόλων: 3.
• Μέγιστο ονομαστικό ρεύμα Ie: 4 A.
• Εύρος θερμικής ρύθμισης: 2,5-4 A.
• Κλάση απόζευξης: 10A.
• Θερμική προστασία έναντι υπερφόρτισης: ναι.
• Ηλεκτρομαγνητική προστασία έναντι βραχυκυκλώματος: ναι.
• Ευαισθησία σε απώλεια φάσης: ναι.
• Ρύθμιση στιγμιαίας μαγνητικής απόζευξης Ii: 50 A.
• Ικανότητα Ics στα 230 V AC: 50 kA.
• Ικανότητα Ics στα 400 V AC: 50 kA.
• Ικανότητα Ics στα 440 V AC: 6 kA.
• Ικανότητα Ics στα 500 V AC: 6 kA.
• Ικανότητα Ics στα 690 V AC: 2 kA.
• Ικανότητα Icu στα 230 V AC: 75 kA.
• Ικανότητα Icu στα 400 V AC: 75 kA.
• Ικανότητα Icu στα 440 V AC: 18 kA.
• Ικανότητα Icu στα 500 V AC: 15 kA.
• Ικανότητα Icu στα 690 V AC: 3 kA.
• Ονομαστική τάση λειτουργίας Ue: έως 690 V AC.
• Ονομαστική τάση μόνωσης Ui: 690 V.
• Συχνότητα: 50/60 Hz.
• Ονομαστική ισχύς AC-3 στα 400 V: 1,5 kW.
• Λειτουργία αποζεύκτη: ναι.
• Χειρισμός: περιστροφικός διακόπτης ON/OFF.
• Μηχανισμός ελεύθερης απόζευξης: ναι.
• Αντιστάθμιση θερμοκρασίας: ναι.
• Εύρος θερμοκρασίας λειτουργίας: -25 έως +55 °C.
• Τύπος σύνδεσης: βιδωτοί ακροδέκτες.
• Τοποθέτηση: ράγα DIN.
• Βαθμός προστασίας: IP20.
• Πλάτος: 45 mm.
• Ύψος: περίπου 85,6 mm.
• Βάθος: περίπου 90 mm.
• Καθαρό βάρος: περίπου 0,265 kg.
• EAN: 4013614320316.

Πλήρης και συμπαγής προστασία για κινητήρες

Το ABB MS116-4.0 συνδυάζει προστασία έναντι υπερφορτίσεων, βραχυκυκλωμάτων και απώλειας φάσης με λειτουργίες σύνδεσης, αποσύνδεσης και απομόνωσης σε μια συσκευή πλάτους μόλις 45 mm. Η ρύθμιση από 2,5 έως 4 A επιτρέπει την προσαρμογή της προστασίας σε διαφορετικούς κινητήρες εντός αυτού του εύρους έντασης.

Η κλάση απόζευξης 10A, τα 50 kA ικανότητας διακοπής σε λειτουργία στα 400 V και η δυνατότητα συνδυασμού του με αξεσουάρ ABB καθιστούν το 1SAM250000R1008 μια ιδιαίτερα κατάλληλη λύση για ηλεκτρικούς πίνακες μηχανημάτων, αντλιών, εξαερισμού και βιομηχανικού αυτοματισμού.

Σημαντικό: η θερμική ρύθμιση πρέπει να διαμορφώνεται σύμφωνα με το πραγματικό ονομαστικό ρεύμα του κινητήρα. Οι βοηθητικές επαφές, οι αποζεύκτες και τα υπόλοιπα αξεσουάρ δεν περιλαμβάνονται στον βασικό προστατευτικό διακόπτη κινητήρα και πρέπει να αγοραστούν ξεχωριστά όταν απαιτούνται.
