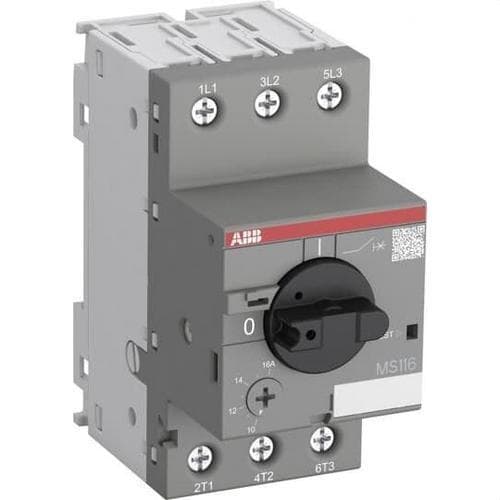

Διακόπτης κινητήρα MS116-1.6 1,00-1,60A

Ο προστατευτικός διακόπτης κινητήρα ABB MS116-1.6, κωδικός 1SAM250000R1006, είναι ένας χειροκίνητος διακόπτης για προστασία κινητήρων, σχεδιασμένος να εκτελεί λειτουργίες χειρισμού, απομόνωσης και προστασίας από υπερφορτίσεις, βραχυκυκλώματα και αστοχίες φάσης. Το θερμικό εύρος ρύθμισης από 1 έως 1,6 A επιτρέπει την προσαρμογή του σε κινητήρες των οποίων το ονομαστικό ρεύμα βρίσκεται εντός αυτού του εύρους, προσφέροντας μια συμπαγή λύση για ηλεκτρικούς πίνακες, αυτοματισμούς και μηχανήματα.

Το μοντέλο αυτό διαθέτει 3 πόλους, κλάση απόζευξης 10A και στιγμιαία μαγνητική απόζευξη ρυθμισμένη στα 20 A. Στα 400 V στην κατηγορία AC-3, ενδείκνυται για τριφασικούς κινητήρες έως 0,55 kW. Ο σχεδιασμός του με πλάτος 45 mm επιτρέπει την ενσωμάτωση προστασίας και χειροκίνητου χειρισμού σε περιορισμένο χώρο πάνω σε ράγα DIN.

Κύρια χαρακτηριστικά του προστατευτικού διακόπτη κινητήρα ABB MS116-1.6

• Μάρκα: ABB.
• Σειρά: MS116.
• Μοντέλο: MS116-1.6.
• Κωδικός: 1SAM250000R1006.
• Τύπος: προστατευτικός διακόπτης κινητήρα ή χειροκίνητος διακόπτης προστασίας κινητήρων.
• Αριθμός πόλων: 3.
• Θερμικό εύρος ρύθμισης: 1-1,6 A.
• Μέγιστη ονομαστική ένταση: 1,6 A.
• Κλάση απόζευξης: 10A.
• Στιγμιαία μαγνητική απόζευξη: 20 A.
• Ισχύς κινητήρα AC-3 στα 400 V: 0,55 kW.
• Ονομαστική τάση λειτουργίας: έως 690 V AC.
• Συχνότητα: 50/60 Hz.
• Ικανότητα διακοπής λειτουργίας Ics στα 400 V: 50 kA.
• Οριακή ικανότητα διακοπής Icu στα 400 V: 100 kA.
• Μηχανισμός: θερμομαγνητικός.
• Προστασία από απώλεια φάσης: ναι.
• Αντιστάθμιση θερμοκρασίας: ναι.
• Λειτουργία απομόνωσης: ενσωματωμένη.
• Χειρισμός: περιστροφικός μοχλός.
• Τοποθέτηση: ράγα DIN 35 mm.
• Ακροδέκτες: βιδωτοί.

Ρυθμιζόμενη θερμική προστασία μεταξύ 1 και 1,6 A

Η προστασία από υπερφορτίσεις του ABB MS116-1.6 μπορεί να ρυθμιστεί μεταξύ 1 και 1,6 A. Η ρύθμιση πρέπει να γίνεται σύμφωνα με το ονομαστικό ρεύμα που αναγράφεται στην πινακίδα χαρακτηριστικών του προστατευόμενου κινητήρα.

Όταν εμφανιστεί παρατεταμένη υπερφόρτιση που υπερβαίνει την επιλεγμένη τιμή, το θερμικό σύστημα ενεργεί αποσυνδέοντας το κύκλωμα. Με αυτόν τον τρόπο, ο προστατευτικός διακόπτης κινητήρα βοηθά στην αποφυγή ζημιών από παρατεταμένες υπερέντασεις που μπορούν να προκαλέσουν υπερθέρμανση των τυλιγμάτων του κινητήρα.

Κλάση απόζευξης 10A

Το MS116-1.6 ανήκει στην κλάση απόζευξης 10A. Αυτή η ταξινόμηση καθορίζει τη συμπεριφορά της θερμικής προστασίας σε συνθήκες υπερφόρτισης και είναι κατάλληλη για συνήθεις εφαρμογές με κινητήρες που έχουν φυσιολογικούς χρόνους εκκίνησης.

Ο συνδυασμός ρυθμιζόμενης θερμικής προστασίας και μαγνητικής απόζευξης επιτρέπει σε μία μόνο συσκευή να παρέχει προστασία από δύο διαφορετικούς τύπους υπερέντασης: παρατεταμένες υπερφορτίσεις και υψηλά ρεύματα που προκαλούνται από βραχυκυκλώματα.

Στιγμιαία μαγνητική απόζευξη στα 20 A

Η μαγνητική προστασία του MS116-1.6 έχει ρυθμιστεί με ρεύμα στιγμιαίας απόζευξης 20 A. Όταν προκύψει υψηλό ρεύμα βραχυκυκλώματος, ο μαγνητικός μηχανισμός ενεργεί γρήγορα για να διακόψει το κύκλωμα και να περιορίσει τις συνέπειες της βλάβης.

Αυτή η γρήγορη απόκριση στα βραχυκυκλώματα επιτρέπει τη χρήση του προστατευτικού διακόπτη κινητήρα ως στοιχείο προστασίας χωρίς ασφάλειες, εντός των ορίων ικανότητας διακοπής που καθορίζει η ABB.

Ικανότητα διακοπής 50 kA στα 400 V

Ο ABB MS116-1.6 προσφέρει υψηλό επίπεδο προστασίας από βραχυκυκλώματα. Στα 400 V AC, η ABB ορίζει ικανότητα διακοπής λειτουργίας Ics 50 kA και οριακή ικανότητα διακοπής Icu 100 kA.

Για άλλες τάσεις, οι τιμές ικανότητας διακοπής διαφέρουν. Ο κατασκευαστής ορίζει για το μοντέλο αυτό:

• 230 V AC: Ics 50 kA / Icu 100 kA.
• 400 V AC: Ics 50 kA / Icu 100 kA.
• 440 V AC: Ics 50 kA / Icu 100 kA.
• 500 V AC: Ics 30 kA / Icu 100 kA.
• 690 V AC: Ics 30 kA / Icu 100 kA.

Για τριφασικούς κινητήρες έως 0,55 kW στα 400 V

Το MS116-1.6 είναι διαστασιολογημένο για ονομαστική ισχύ κινητήρα 0,55 kW στα 400 V στην κατηγορία AC-3. Αυτό το καθιστά κατάλληλο για μικρής ισχύος τριφασικούς κινητήρες που χρησιμοποιούνται σε αντλίες, ανεμιστήρες, μηχανήματα, βοηθητικό εξοπλισμό και συστήματα αυτοματισμού.

Για σωστή επιλογή, το πραγματικό ονομαστικό ρεύμα του κινητήρα πρέπει να βρίσκεται εντός του ρυθμιζόμενου εύρους 1 έως 1,6 A και πρέπει επίσης να ελέγχονται η τάση, οι συνθήκες εκκίνησης και τα ηλεκτρικά χαρακτηριστικά της εγκατάστασης.

Προστασία από απώλεια φάσης

Ο προστατευτικός διακόπτης κινητήρα διαθέτει ευαισθησία σε απώλεια φάσης. Η απώλεια μίας φάσης σε τριφασικό κινητήρα μπορεί να προκαλέσει σημαντική ανισορροπία ρευμάτων και υπερθέρμανση των υπόλοιπων τυλιγμάτων.

Η θερμική προστασία του MS116 έχει σχεδιαστεί ώστε να αντιδρά σε αυτές τις συνθήκες, συμβάλλοντας στην προστασία του κινητήρα από τις συνέπειες της μη φυσιολογικής λειτουργίας λόγω απώλειας φάσης.

Αντιστάθμιση θερμοκρασίας

Η σειρά ABB MS116 ενσωματώνει αντιστάθμιση θερμοκρασίας περιβάλλοντος μεταξύ -25 και +55 °C. Αυτό το χαρακτηριστικό βοηθά στη διατήρηση της συμπεριφοράς της θερμικής προστασίας εντός των προβλεπόμενων τιμών, ακόμη και όταν μεταβάλλεται η θερμοκρασία του περιβάλλοντος όπου είναι εγκατεστημένος ο προστατευτικός διακόπτης κινητήρα.

Η ABB ορίζει γενικό εύρος λειτουργίας σε ανοικτό χώρο από -25 έως +70 °C, ενώ το εύρος με θερμική αντιστάθμιση βρίσκεται μεταξύ -25 και +55 °C.

Μηχανισμός ελεύθερης απόζευξης

Το MS116 διαθέτει μηχανισμό ελεύθερης απόζευξης. Αυτό σημαίνει ότι μια συνθήκη προστασίας προκαλεί το άνοιγμα της συσκευής ανεξάρτητα από τη θέση ή τη χειροκίνητη ενέργεια στον χειρισμό.

Το χαρακτηριστικό αυτό αποτρέπει τη βίαιη διατήρηση κλειστού του κυκλώματος όταν ο προστατευτικός διακόπτης κινητήρα ανιχνεύει συνθήκη που απαιτεί απόζευξη.

Περιστροφικός χειρισμός με ένδειξη ON/OFF

Η συσκευή ενσωματώνει μπροστινό περιστροφικό χειριστήριο που επιτρέπει τη χειροκίνητη σύνδεση και αποσύνδεση. Η θέση του διακόπτη αναγνωρίζεται καθαρά μέσω των ενδείξεων ON και OFF.

Εκτός από τη χειροκίνητη λειτουργία του κινητήρα, το MS116 ενσωματώνει λειτουργία απομόνωσης που επιτρέπει την απομόνωση του κυκλώματος εντός των συνθηκών και απαιτήσεων που ορίζει η ABB.

Τάση λειτουργίας έως 690 V

Το κύριο κύκλωμα είναι σχεδιασμένο για ονομαστική τάση λειτουργίας έως 690 V AC στα 50/60 Hz. Η ονομαστική τάση μόνωσης είναι επίσης 690 V, ενώ η αντοχή σε κρουστική τάση Uimp είναι 6 kV.

Αυτά τα χαρακτηριστικά επιτρέπουν τη χρήση του προστατευτικού διακόπτη κινητήρα σε διάφορα βιομηχανικά δίκτυα χαμηλής τάσης, τηρώντας πάντα τις ικανότητες διακοπής και τις λοιπές παραμέτρους που αντιστοιχούν στη συγκεκριμένη τάση της εγκατάστασης.

Συμπαγής μορφή 45 mm

Ένα από τα χαρακτηριστικά της σειράς MS116 είναι το συμπαγές πλάτος των 45 mm. Αυτό διευκολύνει την εγκατάσταση πολλών συσκευών μέσα σε ηλεκτρικούς πίνακες και επιτρέπει τη μείωση του χώρου που απαιτείται για την προστασία κινητήρων.

Οι βασικές διαστάσεις του προστατευτικού διακόπτη κινητήρα είναι περίπου:

• Πλάτος: 45 mm.
• Ύψος: 90 mm.
• Προσεγγιστικό βάθος: 80,1 mm χωρίς να λαμβάνονται υπόψη ορισμένες διαστάσεις σύνδεσης.
• Βάρος: περίπου 0,265 kg.

Τοποθέτηση σε ράγα DIN

Ο ABB MS116-1.6 έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN TH35 σύμφωνα με το IEC 60715. Είναι συμβατός με ράγες TH35-7,5 και TH35-15, που είναι συνηθισμένες σε βιομηχανικούς πίνακες και πίνακες αυτοματισμού.

Ο αρθρωτός σχεδιασμός του επιτρέπει τη συνδυαστική χρήση με επαφείς ABB και με διάφορα αξεσουάρ της σειράς προστασίας και ελέγχου κινητήρων.

Βιδωτοί ακροδέκτες

Αυτός ο κωδικός χρησιμοποιεί βιδωτούς ακροδέκτες για το κύριο κύκλωμα. Για τις εκδόσεις MS116 έως 16 A, η ABB ορίζει συνδέσεις για άκαμπτους και πολύκλωνους αγωγούς έως 4 mm², καθώς και εύκαμπτους αγωγούς με ακροδέκτη, ανάλογα με τη χρησιμοποιούμενη διαμόρφωση.

Η συνιστώμενη ροπή σύσφιξης για τους κύριους ακροδέκτες είναι 0,8 έως 1,2 Nm, με συνιστώμενο μήκος απογύμνωσης 9 mm.

Βαθμός προστασίας

Το σώμα του προστατευτικού διακόπτη κινητήρα διαθέτει βαθμό προστασίας IP20, ενώ οι κύριοι ακροδέκτες έχουν IP10 σύμφωνα με το τεχνικό δελτίο της ABB. Η συσκευή προορίζεται για εγκατάσταση μέσα σε πίνακες, περιβλήματα και ηλεκτρικά συστήματα που παρέχουν το πρόσθετο επίπεδο προστασίας που απαιτεί η εφαρμογή.

Συμβατότητα με επαφείς και αξεσουάρ ABB

Το MS116 αποτελεί μέρος του αρθρωτού συστήματος προστασίας και χειρισμού κινητήρων της ABB. Μπορεί να συνδυαστεί με επαφείς, βοηθητικά μπλοκ, επαφές σηματοδότησης, πηνία υποτάσεως, πηνία απόζευξης και άλλα συμβατά αξεσουάρ της σειράς.

Αυτή η αρθρωτότητα διευκολύνει τη δημιουργία απευθείας εκκινητών και άλλων διαμορφώσεων ελέγχου κινητήρων προσαρμοσμένων στις ανάγκες κάθε εγκατάστασης.

Εφαρμογές του ABB MS116-1.6

• Προστασία τριφασικών κινητήρων.
• Βιομηχανικοί ηλεκτρικοί πίνακες.
• Αντλίες μικρής ισχύος.
• Ανεμιστήρες και εξαεριστήρες.
• Συμπιεστές συμβατοί με το εύρος έντασής του.
• Μηχανήματα και εξοπλισμός αυτοματισμού.
• Συστήματα κλιματισμού.
• Εγκαταστάσεις ελέγχου κινητήρων.
• Απευθείας εκκινητές σε συνδυασμό με επαφείς.

Τεχνικά στοιχεία του ABB MS116-1.6

• Κατασκευαστής: ABB.
• Σειρά: MS116.
• Κωδικός: 1SAM250000R1006.
• Μοντέλο: MS116-1.6.
• Τύπος: χειροκίνητος διακόπτης προστασίας κινητήρα.
• Πόλοι: 3.
• Προστατευόμενοι πόλοι: 3.
• Ονομαστικό ρεύμα λειτουργίας: 1,6 A.
• Θερμικό εύρος ρύθμισης: 1-1,6 A.
• Κλάση απόζευξης: 10A.
• Στιγμιαία απόζευξη Ii: 20 A.
• Ισχύς AC-3 στα 400 V: 0,55 kW.
• Ονομαστική τάση λειτουργίας: 690 V AC.
• Ονομαστική τάση μόνωσης Ui: 690 V.
• Αντοχή σε κρουστική τάση Uimp: 6 kV.
• Συχνότητα: 50/60 Hz.
• Ics στα 230/400/440 V: 50 kA.
• Ics στα 500/690 V: 30 kA.
• Icu στα 230/400/440/500/690 V: 100 kA.
• Θερμική προστασία: ναι.
• Μαγνητική προστασία: ναι.
• Ευαισθησία σε απώλεια φάσης: ναι.
• Θερμική αντιστάθμιση: -25 έως +55 °C.
• Θερμοκρασία λειτουργίας σε ανοικτό χώρο: -25 έως +70 °C.
• Θερμοκρασία αποθήκευσης: -50 έως +80 °C.
• Μέγιστο υψόμετρο λειτουργίας: 2.000 m.
• Βαθμός προστασίας περιβλήματος: IP20.
• Βαθμός προστασίας ακροδεκτών: IP10.
• Τύπος χειρισμού: περιστροφικός μοχλός.
• Ένδειξη θέσης: ON/OFF.
• Τύπος ακροδέκτη: βιδωτός.
• Τοποθέτηση: ράγα DIN TH35.
• Πλάτος: 45 mm.
• Ύψος: 90 mm.
• Κύριο βάθος: περίπου 80,1 mm.
• Βάρος: περίπου 0,265 kg.
• Πρότυπα: IEC/EN 60947-1, IEC/EN 60947-2 και IEC/EN 60947-4-1.

Συμπαγής προστασία για κινητήρες έως 1,6 A

Ο ABB MS116-1.6 συνδυάζει σε μία μόνο συσκευή ρυθμιζόμενη θερμική προστασία, μαγνητική απόζευξη, ευαισθησία σε απώλεια φάσης, απομόνωση και χειροκίνητο χειρισμό. Το εύρος του από 1 έως 1,6 A επιτρέπει την προσαρμογή της προστασίας στο ονομαστικό ρεύμα του κινητήρα, ενώ η κλάση 10A και η υψηλή ικανότητα διακοπής παρέχουν μια λύση ειδικά σχεδιασμένη για την προστασία κινητήρων χαμηλής τάσης.

Με πλάτος μόλις 45 mm και τοποθέτηση σε ράγα DIN, μπορεί να ενσωματωθεί εύκολα σε πίνακες αυτοματισμού και να συνδυαστεί με επαφείς και αξεσουάρ ABB για τη δημιουργία ολοκληρωμένων συστημάτων εκκίνησης και προστασίας. Η επιλογή και η ρύθμιση πρέπει να γίνονται σύμφωνα με το ονομαστικό ρεύμα του κινητήρα, την τάση του δικτύου και τις πραγματικές ηλεκτρικές συνθήκες της εγκατάστασης.
