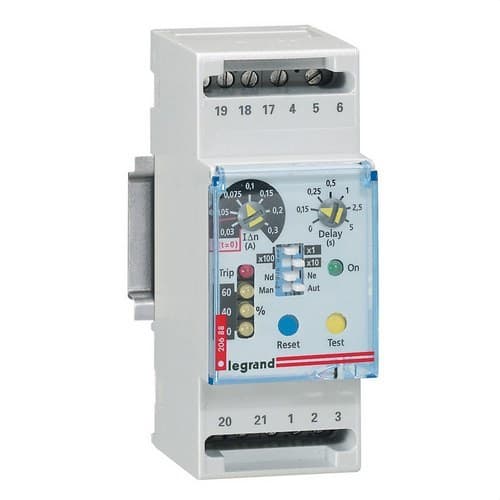

Διαφορικός ρελέ 2 ΜΟΝΑΔΕΣ

Το διαφορικό ρελέ Legrand 026088 είναι μια ρυθμιζόμενη αρθρωτή συσκευή σχεδιασμένη για να ανιχνεύει ρεύματα διαρροής προς γη και να δίνει εντολή αποσύνδεσης σε συμβατό αυτόματο διακόπτη ή διακόπτη ισχύος. Σε συνδυασμό με έναν τοροειδή μετασχηματιστή και ένα πηνίο απόζευξης με έγχυση ρεύματος ή ελάχιστης τάσης, επιτρέπει την ενσωμάτωση διαφορικής προστασίας σε εγκαταστάσεις εξοπλισμένες με διακόπτες Legrand DPX³ ή DPX³-I.

Διαθέτει ρυθμιζόμενη διαφορική ευαισθησία, ρυθμιζόμενη χρονοκαθυστέρηση απόζευξης, ένδειξη μέσω πολλαπλών LED και βοηθητική επαφή. Τροφοδοτείται με 230/240 βολτ εναλλασσόμενου ρεύματος, λειτουργεί στα 50 ή 60 Hz και καταλαμβάνει μόνο 2 modules σε ράγα DIN.

Ρυθμιζόμενο διαφορικό ρελέ για διακόπτες Legrand DPX³

Η αναφορά 026088 έχει σχεδιαστεί για τη συνεχή παρακολούθηση πιθανών ρευμάτων σφάλματος προς γη σε ηλεκτρικές εγκαταστάσεις. Το ρελέ λαμβάνει το σήμα από έναν εξωτερικό τοροειδή μετασχηματιστή τοποθετημένο γύρω από τους αγωγούς του κυκλώματος και συγκρίνει το υπολειπόμενο ρεύμα που ανιχνεύεται με την επιλεγμένη τιμή ευαισθησίας.

Όταν το ρεύμα διαρροής φτάσει το ρυθμισμένο όριο και πληρούνται οι καθορισμένες συνθήκες χρονικής καθυστέρησης, το ρελέ στέλνει μια εντολή απόζευξης στο πηνίο που συνδέεται με τον διακόπτη, προκαλώντας το άνοιγμα του κυκλώματος.

Διαφορική προστασία μέσω ρελέ και τοροειδούς μετασχηματιστή

Το Legrand 026088 δεν είναι αυτόνομος διακόπτης διαρροής. Για να εκτελέσει τη λειτουργία προστασίας, πρέπει να λειτουργεί σε συνδυασμό με έναν συμβατό τοροειδή μετασχηματιστή και με ένα πηνίο απόζευξης με έγχυση ρεύματος ή ελάχιστης τάσης εγκατεστημένο στον αυτόματο διακόπτη ή στον αντίστοιχο διακόπτη.

Αυτή η αρχιτεκτονική επιτρέπει την προσθήκη διαφορικής προστασίας σε διακόπτες ισχύος και την προσαρμογή των παραμέτρων λειτουργίας στις ειδικές ανάγκες της εγκατάστασης.

Ρυθμιζόμενη διαφορική ευαισθησία

Ένα από τα βασικά πλεονεκτήματα του ρελέ είναι η δυνατότητα ρύθμισης του διαφορικού ρεύματος απόζευξης. Το διαθέσιμο εύρος εξαρτάται από τον συνδεδεμένο τοροειδή μετασχηματιστή.

Με τους συμβατούς τοροειδείς μικρότερης διαμέτρου, η Legrand προβλέπει τιμές ευαισθησίας από 0,03 αμπέρ έως 30 αμπέρ, με διαφορετικά ενδιάμεσα βήματα ρύθμισης.

Μεταξύ των διαθέσιμων τιμών περιλαμβάνονται 0,03· 0,05· 0,075· 0,1· 0,15· 0,2· 0,3· 0,5· 0,75· 1· 1,5· 2· 3· 5· 7,5· 10· 15· 20 και 30 αμπέρ, ανάλογα με τον τοροειδή που χρησιμοποιείται.

Ρυθμιζόμενη χρονοκαθυστέρηση απόζευξης έως 5 δευτερόλεπτα

Το Legrand 026088 επιτρέπει επίσης τη ρύθμιση της καθυστέρησης ενεργοποίησης. Οι επιλέξιμοι χρόνοι είναι:

• 0 δευτερόλεπτα.
• 0,15 δευτερόλεπτα.
• 0,25 δευτερόλεπτα.
• 0,5 δευτερόλεπτα.
• 1 δευτερόλεπτο.
• 2,5 δευτερόλεπτα.
• 5 δευτερόλεπτα.

Αυτή η ρύθμιση επιτρέπει την προσαρμογή της απόκρισης της προστασίας και διευκολύνει τον συντονισμό μεταξύ διαφορετικών επιπέδων μιας ηλεκτρικής εγκατάστασης όταν ο σχεδιασμός απαιτεί διαφορετικούς χρόνους λειτουργίας.

Διαφορικό ρελέ τύπου A

Η Legrand χαρακτηρίζει αυτή την αναφορά ως διαφορικό ρελέ τύπου A. Αυτός ο τύπος προστασίας είναι σχεδιασμένος να ανιχνεύει ημιτονοειδή εναλλασσόμενα διαφορικά ρεύματα και παλμικά συνεχή ρεύματα, εντός των συνθηκών που προβλέπονται για αυτή την κατηγορία.

Η επιλογή της τιμής ευαισθησίας, της χρονοκαθυστέρησης και του τοροειδούς πρέπει να γίνεται σύμφωνα με τα χαρακτηριστικά του κυκλώματος και τις απαιτήσεις προστασίας που έχουν καθοριστεί για την εγκατάσταση.

LED ενδείξεις για την παρακολούθηση του ρεύματος διαρροής

Η πρόσοψη του ρελέ ενσωματώνει πολλαπλούς δείκτες LED που διευκολύνουν την οπτική παρακολούθηση της κατάστασης της προστασίας.

• 1 πράσινο LED: δείχνει ότι το ρελέ τροφοδοτείται με ηλεκτρική ενέργεια.
• 3 κίτρινα LED: δείχνουν επίπεδα ρεύματος μόνωσης-σφάλματος ισοδύναμα με το 20, 40 και 60 τοις εκατό του ρυθμισμένου ορίου.
• 1 σταθερό κόκκινο LED: δείχνει ότι έχει επιτευχθεί ή ξεπεραστεί η καθορισμένη τιμή ρεύματος σφάλματος.
• 1 αναβοσβήνον κόκκινο LED: υποδεικνύει διακοπή ή έλλειψη συνέχειας στη σύνδεση μεταξύ του τοροειδούς μετασχηματιστή και του ρελέ.

Αυτή η σήμανση επιτρέπει τον γρήγορο έλεγχο της εξέλιξης του ρεύματος διαρροής και διευκολύνει την αναγνώριση ορισμένων σφαλμάτων σύνδεσης.

Σταδιακός έλεγχος του επιπέδου μόνωσης

Οι τρεις κίτρινοι δείκτες επιτρέπουν την απεικόνιση, σε διαβαθμίσεις, του επιπέδου του ρεύματος σφάλματος σε σχέση με το επιλεγμένο όριο. Τα επίπεδα του 20, 40 και 60 τοις εκατό παρέχουν προειδοποιητική πληροφορία πριν από την επίτευξη του ρυθμισμένου ρεύματος ενεργοποίησης του ρελέ.

Η ένδειξη αυτή μπορεί να αποδειχθεί ιδιαίτερα χρήσιμη κατά τις εργασίες συντήρησης και διάγνωσης εγκαταστάσεων, καθώς επιτρέπει την παρατήρηση αυξήσεων του υπολειπόμενου ρεύματος πριν από την απόζευξη.

Ενσωματωμένη βοηθητική επαφή

Το Legrand 026088 ενσωματώνει μια βοηθητική επαφή που μπορεί να χρησιμοποιηθεί στο σύστημα ελέγχου ή σήμανσης της εγκατάστασης.

Η ενσωμάτωση αυτής της επαφής διευκολύνει την παρακολούθηση της κατάστασης του ρελέ μέσα σε ηλεκτρικούς πίνακες και συμβατά συστήματα διαχείρισης.

Σφραγιζόμενο μπροστινό κάλυμμα

Η συσκευή διαθέτει ένα ανακλινόμενο και σφραγιζόμενο μπροστινό κάλυμμα. Αυτό το κάλυμμα προστατεύει τα στοιχεία ρύθμισης και επιτρέπει τον περιορισμό τυχαίων ή μη εξουσιοδοτημένων αλλαγών στις ρυθμισμένες παραμέτρους.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο σε επαγγελματικές εγκαταστάσεις όπου είναι σημαντικό να διατηρούνται οι ρυθμίσεις ευαισθησίας και χρονοκαθυστέρησης που έχουν οριστεί κατά τη θέση σε λειτουργία.

Συμβατό με τοροειδείς μετασχηματιστές Legrand

Το ρελέ πρέπει να χρησιμοποιείται σε συνδυασμό με τους συμβατούς τοροειδείς Legrand που καθορίζονται για την αναφορά 026088. Η ισχύουσα τεκμηρίωση του κατασκευαστή προβλέπει διαφορετικές διαμέτρους για προσαρμογή σε διάφορες διατομές καλωδίωσης και μεγέθη εγκατάστασης.

Η διάμετρος του επιλεγμένου τοροειδούς επηρεάζει το ελάχιστο διαθέσιμο εύρος διαφορικής ευαισθησίας, επομένως πρέπει να επιλέγεται μαζί με το ρελέ σύμφωνα με τα ηλεκτρικά και φυσικά χαρακτηριστικά του κυκλώματος.

Αρθρωτή τοποθέτηση σε ράγα DIN

Το ρελέ έχει σχεδιαστεί για να εγκαθίσταται απευθείας σε ράγα DIN σε ηλεκτρικούς πίνακες. Καταλαμβάνει πλάτος ίσο με 2 modules, διευκολύνοντας την ενσωμάτωσή του μαζί με άλλες συσκευές ελέγχου και προστασίας.

Η αρθρωτή μορφή του επιτρέπει τη συγκέντρωση των λειτουργιών ανίχνευσης και ρύθμισης στον πίνακα, ενώ ο τοροειδής μετασχηματιστής εγκαθίσταται γύρω από τους αγωγούς που πρέπει να παρακολουθούνται.

Τροφοδοσία στα 230/240 βολτ

Το Legrand 026088 λειτουργεί με τάση τροφοδοσίας 230/240 βολτ εναλλασσόμενου ρεύματος και συχνότητα 50 ή 60 Hz.

Το μπροστινό πράσινο LED επιτρέπει τον οπτικό έλεγχο ότι το ρελέ τροφοδοτείται σωστά και είναι διαθέσιμο για τη διαφορική παρακολούθηση.

Εφαρμογή με διακόπτες DPX³ και DPX³-I

Η Legrand ορίζει αυτή την αναφορά για να παρέχει διαφορική προστασία όταν συνδυάζεται με αυτόματους διακόπτες DPX³ εξοπλισμένους με πηνίο απόζευξης ή με συμβατούς διακόπτες DPX³-I.

Όταν το ρελέ ανιχνεύσει ρεύμα σφάλματος μεγαλύτερο από το επιλεγμένο επίπεδο, μεταδίδει την αντίστοιχη εντολή στο συνδεδεμένο πηνίο για να προκαλέσει το άνοιγμα της διάταξης διακοπής.

Τεχνικά χαρακτηριστικά του Legrand 026088

• Μάρκα: Legrand.
• Αναφορά: 026088.
• EAN: 3245060260880.
• Τύπος προϊόντος: ρυθμιζόμενο αρθρωτό διαφορικό ρελέ.
• Τύπος διαφορικής προστασίας: τύπου A.
• Εφαρμογή: διαφορική προστασία σε συνδυασμό με συμβατούς διακόπτες DPX³ και DPX³-I.
• Λειτουργία: ανίχνευση μέσω εξωτερικού τοροειδούς μετασχηματιστή.
• Διαφορική ευαισθησία: ρυθμιζόμενη ανάλογα με τον συνδεδεμένο τοροειδή.
• Ελάχιστη διαθέσιμη ευαισθησία: 0,03 αμπέρ με συμβατούς τοροειδείς.
• Μέγιστη διαθέσιμη ευαισθησία: 30 αμπέρ.
• Ρυθμιζόμενη χρονοκαθυστέρηση: 0· 0,15· 0,25· 0,5· 1· 2,5 και 5 δευτερόλεπτα.
• Τάση τροφοδοσίας: 230/240 βολτ εναλλασσόμενου ρεύματος.
• Συχνότητα: 50 ή 60 Hz.
• Ένδειξη τροφοδοσίας: πράσινο LED.
• Ενδείξεις επιπέδου διαρροής: 3 κίτρινα LED στο 20, 40 και 60 τοις εκατό.
• Ένδειξη σφάλματος: κόκκινο LED.
• Ανίχνευση διακοπής μεταξύ τοροειδούς και ρελέ: ναι, μέσω αναβοσβήνοντος κόκκινου LED.
• Βοηθητική επαφή: περιλαμβάνεται.
• Μπροστινό κάλυμμα: ανακλινόμενο και σφραγιζόμενο.
• Τοποθέτηση: ράγα DIN.
• Αριθμός modules: 2.
• Απαιτεί τοροειδή μετασχηματιστή: ναι.
• Απαιτεί συμβατό πηνίο απόζευξης: ναι.

Ρυθμιζόμενη διαφορική προστασία για πίνακες ισχύος

Το διαφορικό ρελέ Legrand 026088 επιτρέπει την ενσωμάτωση ρυθμιζόμενης διαφορικής προστασίας σε εγκαταστάσεις με συμβατούς διακόπτες ισχύος, προσφέροντας ρύθμιση τόσο της ευαισθησίας όσο και του χρόνου ενεργοποίησης.

Η μορφή των 2 modules, οι ενδείξεις LED, η βοηθητική επαφή, το σφραγιζόμενο κάλυμμα και η συμβατότητα με διαφορετικούς τοροειδείς μετασχηματιστές διευκολύνουν την ενσωμάτωσή του σε ηλεκτρικούς πίνακες όπου απαιτείται παρακολούθηση ρευμάτων διαρροής και προσαρμογή της απόζευξης στα συγκεκριμένα χαρακτηριστικά της εγκατάστασης.
