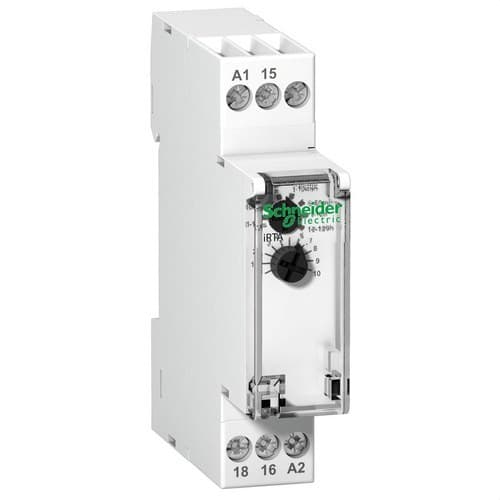

Χρονοδιακόπτης ρελέ IRT IRTA

Το χρονορελέ Schneider Electric Acti9 iRTA A9E16065 είναι μια αρθρωτή συσκευή σχεδιασμένη για να πραγματοποιεί καθυστέρηση ενεργοποίησης ενός φορτίου. Όταν εφαρμόζεται τροφοδοσία στο ρελέ, ξεκινά ο κύκλος χρονισμού και, μόλις παρέλθει ο ρυθμισμένος χρόνος, η έξοδος επαφής αλλάζει κατάσταση για να ενεργοποιήσει το συνδεδεμένο κύκλωμα. Προσφέρει ευρύ ρυθμιζόμενο εύρος από 0,1 δευτερόλεπτα έως 100 ώρες, ενσωματώνει 1 μεταγωγική επαφή έως 8 A και δέχεται τροφοδοσία 24 έως 240 V AC στα 50/60 Hz ή 24 V DC.

Χάρη στην αρθρωτή του μορφή με πλάτος μόλις 18 mm και τη στήριξη σε ράγα DIN 35 mm, το A9E16065 μπορεί να ενσωματωθεί εύκολα σε ηλεκτρικούς πίνακες αυτοματισμού, ελέγχου, φωτισμού, κλιματισμού και άλλες εγκαταστάσεις όπου απαιτείται καθυστέρηση της εκκίνησης ενός φορτίου για συγκεκριμένο χρόνο.

Χρονορελέ με καθυστέρηση ενεργοποίησης

Η βασική λειτουργία του Schneider Electric iRTA είναι να καθυστερεί την τροφοδότηση ενός φορτίου. Η λειτουργία ξεκινά τη στιγμή που τροφοδοτείται το ρελέ.

Η ακολουθία λειτουργίας είναι απλή:

• Εφαρμόζεται τάση τροφοδοσίας στο iRTA.
• Ξεκινά αυτόματα ο κύκλος χρονισμού.
• Κατά τη διάρκεια του ρυθμισμένου χρόνου, η έξοδος επαφής παραμένει στην αρχική της κατάσταση.
• Όταν ολοκληρωθεί ο χρονισμός T, το ρελέ μεταγωγεί την έξοδο επαφής του.
• Το συνδεδεμένο φορτίο ή κύκλωμα ελέγχου μπορεί τότε να τροφοδοτηθεί.

Αυτή η λειτουργία αντιστοιχεί σε χρονισμό ON-delay ή καθυστέρηση ενεργοποίησης και είναι χρήσιμη όταν μια συσκευή πρέπει να εκκινήσει μετά από άλλη ή όταν απαιτείται σκόπιμη καθυστέρηση μιας ηλεκτρικής εντολής.

Ρυθμιζόμενος χρονισμός από 0,1 δευτερόλεπτα έως 100 ώρες

Ένα από τα βασικά πλεονεκτήματα του A9E16065 είναι το ευρύ εύρος χρονισμού του. Η Schneider Electric επιτρέπει ρύθμιση χρόνων μεταξύ:

• Ελάχιστος χρόνος: 0,1 δευτερόλεπτα.
• Μέγιστος χρόνος: 100 ώρες.

Αυτό το εύρος αντιστοιχεί σε μέγιστο 360.000 δευτερολέπτων και επιτρέπει τη χρήση ενός μόνο ρελέ σε πολύ διαφορετικές εφαρμογές, από μικρές καθυστερήσεις κλάσματος του δευτερολέπτου έως ακολουθίες που πρέπει να περιμένουν αρκετές ώρες πριν ενεργοποιηθούν.

Ρύθμιση μέσω μπροστινού περιστροφικού χειριστηρίου

Ο χρόνος ρυθμίζεται απευθείας από το μπροστινό μέρος του ρελέ μέσω περιστροφικού χειριστηρίου. Αυτό το σύστημα διευκολύνει τη θέση σε λειτουργία και επιτρέπει την αλλαγή του χρονισμού χωρίς ανάγκη προγραμματισμού μέσω εξωτερικού λογισμικού.

Η Schneider Electric ορίζει ακρίβεια ρύθμισης ±10 % της πλήρους κλίμακας και ακρίβεια επανάληψης ±0,5 % όταν οι συνθήκες παραμένουν σταθερές.

1 μεταγωγική επαφή εξόδου

Το iRTA ενσωματώνει 1 μεταγωγική επαφή C/O, γνωστή επίσης ως αλλαγής ή SPDT. Αυτή η διαμόρφωση διαθέτει κοινή επαφή που μεταγωγεί μεταξύ μιας κανονικά κλειστής και μιας κανονικά ανοικτής εξόδου.

Η ύπαρξη μεταγωγικής επαφής προσφέρει ευελιξία για τη δημιουργία διαφορετικών λογικών ελέγχου, επιτρέποντας τη χρήση τόσο της κατάστασης ηρεμίας όσο και της ενεργοποιημένης κατάστασης μετά την ολοκλήρωση του χρονισμού.

Ικανότητα μεταγωγής έως 8 A

Η Schneider Electric ορίζει για την επαφή εξόδου:

• Ονομαστικό ρεύμα λειτουργίας: 8 A στα 250 V AC.
• Ονομαστικό ρεύμα λειτουργίας: 8 A στα 250 V DC.
• Ελάχιστο φορτίο μεταγωγής: 10 mA στα 5 V DC.

Η πραγματική ικανότητα μεταγωγής πρέπει να ελέγχεται ανάλογα με τον τύπο φορτίου, ειδικά όταν ελέγχονται επαγωγικά φορτία, επαφείς, ηλεκτροβάνες ή άλλος εξοπλισμός που μπορεί να δημιουργήσει ρεύματα εκκίνησης ή υπερτάσεις κατά το άνοιγμα.

Καθολική τροφοδοσία 24 έως 240 V AC

Το Schneider Electric A9E16065 δέχεται ευρύ εύρος τροφοδοσίας, διευκολύνοντας τη χρήση του σε διαφορετικούς ηλεκτρικούς πίνακες χωρίς την ανάγκη επιλογής πολλών εκδόσεων για κάθε τάση.

• Τροφοδοσία εναλλασσόμενου ρεύματος: 24-240 V AC.
• Ανοχή: περίπου ±10 %.
• Συχνότητα: 50/60 Hz.
• Τροφοδοσία συνεχούς ρεύματος: 24 V DC.
• Ανοχή σε DC: περίπου ±10 %.

Αυτή η ευελιξία είναι ιδιαίτερα χρήσιμη για κατασκευαστές μηχανημάτων, συντηρητές και εγκαταστάτες που εργάζονται με διαφορετικές τάσεις ελέγχου.

LED ενδείξεις λειτουργίας

Το ρελέ διαθέτει μπροστινή LED σήμανση για εύκολο έλεγχο της κατάστασής του.

• Πράσινο LED: υποδεικνύει παρουσία τροφοδοσίας.
• Αναβοσβήνουσα ένδειξη: δείχνει ότι ο κύκλος χρονισμού βρίσκεται σε εξέλιξη.

Αυτή η οπτική ένδειξη επιτρέπει γρήγορο έλεγχο αν το ρελέ τροφοδοτείται και αν εξακολουθεί να μετρά τον ρυθμισμένο χρόνο.

Τοποθέτηση σε ράγα DIN 35 mm

Το A9E16065 έχει σχεδιαστεί για σταθερή εγκατάσταση σε συμμετρική ράγα DIN 35 mm, επιτρέποντας την τοποθέτησή του μαζί με μικροαυτόματους, διακόπτες διαρροής, επαφείς, τηλεχειριζόμενους διακόπτες και άλλες αρθρωτές συσκευές Acti9.

Το μικρό του πλάτος επιτρέπει τη χρήση του ακόμη και σε πίνακες όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Μόλις 18 mm πλάτος

Το Schneider Electric Acti9 iRTA καταλαμβάνει μόνο 2 βήματα των 9 mm, που αντιστοιχούν σε 1 τυπικό module 18 mm.

Οι κατά προσέγγιση διαστάσεις του είναι:

• Πλάτος: 18 mm.
• Ύψος: 93 mm.
• Βάθος: 72 mm.
• Βάρος: περίπου 65 g.

Αυτό το συμπαγές format επιτρέπει την προσθήκη λειτουργίας χρονισμού στον ηλεκτρικό πίνακα με ελάχιστη κατάληψη χώρου.

Σύνδεση με ακροδέκτες τύπου τούνελ

Το ρελέ χρησιμοποιεί ακροδέκτες τύπου τούνελ για ασφαλή σύνδεση των αγωγών.

Η Schneider Electric ορίζει δυνατότητες σύνδεσης όπως:

• Χωρίς ακροδέκτη: έως 2 άκαμπτοι αγωγοί 2,5 mm².
• Με ακροδέκτη: έως 2 πολύκλωνοι αγωγοί 1,5 mm².

Οι συνδέσεις πρέπει να πραγματοποιούνται σύμφωνα με τις οδηγίες του κατασκευαστή και να τηρούν τα χαρακτηριστικά του χρησιμοποιούμενου αγωγού.

Ελάχιστη διάρκεια παλμού ελέγχου

Η τεχνική τεκμηρίωση ορίζει ελάχιστη διάρκεια παλμού μεγαλύτερη από 100 ms για τις αντίστοιχες συνθήκες ελέγχου.

Αυτό το στοιχείο πρέπει να λαμβάνεται υπόψη όταν το ρελέ ενσωματώνεται σε συστήματα που ελέγχονται από μπουτόν, PLC ή άλλα στοιχεία ικανά να παράγουν σύντομα σήματα.

Γρήγορος χρόνος επαναφοράς

Η Schneider Electric ορίζει μέγιστο χρόνο επαναφοράς περίπου 100 ms μετά από διακοπή τάσης.

Αυτό το χαρακτηριστικό επιτρέπει την έναρξη νέου κύκλου χρονισμού λίγο μετά την αφαίρεση και την ορθή επαναφορά της τροφοδοσίας.

Υψηλή μηχανική αντοχή

Το Acti9 iRTA έχει σχεδιαστεί για μεγάλη διάρκεια ζωής σε εφαρμογές αυτοματισμού:

• Μηχανική αντοχή: πάνω από 5.000.000 κύκλους.
• Ηλεκτρική αντοχή: πάνω από 100.000 κύκλους στην κατηγορία AC-1.

Η πραγματική ηλεκτρική διάρκεια ζωής μπορεί να διαφέρει ανάλογα με την τάση, το ρεύμα, τη φύση του φορτίου και τη συχνότητα μεταγωγής.

Βαθμός προστασίας IP20

Η συσκευή διαθέτει βαθμό προστασίας IP20 ως μεμονωμένο εξάρτημα.

Έχει σχεδιαστεί για εγκατάσταση μέσα σε πίνακα ή ηλεκτρικό περίβλημα που παρέχει την κατάλληλη προστασία από το περιβάλλον και περιορίζει την πρόσβαση σε ενεργά μέρη.

Ευρύ εύρος θερμοκρασίας λειτουργίας

Το Schneider Electric A9E16065 μπορεί να λειτουργήσει εντός των ακόλουθων περιβαλλοντικών ορίων:

• Θερμοκρασία λειτουργίας: -5 έως 55 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 70 °C.

Αυτές οι τιμές επιτρέπουν τη χρήση του σε μεγάλη ποικιλία εσωτερικών ηλεκτρικών πινάκων, εντός των συνθηκών που προβλέπει η Schneider Electric.

Εφαρμογές του Schneider Electric A9E16065

Η λειτουργία καθυστέρησης ενεργοποίησης μπορεί να χρησιμοποιηθεί σε πολλά συστήματα αυτοματισμού και ελέγχου, για παράδειγμα:

• Σειριακή εκκίνηση φορτίων.
• Καθυστέρηση ενεργοποίησης επαφέων.
• Χρονικός έλεγχος φωτισμού.
• Εξαερισμός και κλιματισμός.
• Συστήματα άντλησης.
• Αυτοματισμός μικρών μηχανημάτων.
• Βιομηχανικός εξοπλισμός.
• Ηλεκτρικοί πίνακες κτιρίων.
• Ακολουθίες εκκίνησης.
• Έλεγχος συναγερμών και σηματοδότησης.

Σειριακή εκκίνηση εξοπλισμού

Μια συνηθισμένη εφαρμογή είναι η αποφυγή ταυτόχρονης λειτουργίας πολλών φορτίων. Το iRTA μπορεί να χρησιμοποιηθεί για να εισαγάγει καθυστέρηση μεταξύ της ενεργοποίησης διαφορετικών επαφέων, μειώνοντας τη συγχρονισμένη εμφάνιση αιχμών ρεύματος εκκίνησης.

Μπορεί επίσης να χρησιμοποιηθεί όταν ένα βοηθητικό σύστημα πρέπει να ενεργοποιηθεί μόνο αφού ένα άλλο σύστημα λειτουργεί για συγκεκριμένο χρονικό διάστημα.

Διαφορά μεταξύ iRTA και άλλων χρονορελέ

Ο κωδικός A9E16065 αντιστοιχεί συγκεκριμένα στο iRTA με καθυστέρηση ενεργοποίησης. Δεν πρέπει να συγχέεται με άλλα χρονορελέ της σειράς Acti9 που εκτελούν διαφορετικές λειτουργίες, όπως καθυστέρηση απενεργοποίησης ή πολυλειτουργικό χρονισμό.

Στο iRTA, ο κύκλος ξεκινά όταν συνδεθεί η τροφοδοσία του ίδιου του ρελέ και η έξοδος μεταγωγεί όταν ολοκληρωθεί ο ρυθμισμένος χρόνος T.

Τεχνικά χαρακτηριστικά Schneider Electric A9E16065

• Μάρκα: Schneider Electric.
• Κωδικός: A9E16065.
• Σειρά: Acti9.
• Οικογένεια: iRT.
• Σύντομη ονομασία: iRTA.
• Τύπος: χρονορελέ.
• Λειτουργία: καθυστέρηση ενεργοποίησης.
• Λειτουργία: καθυστερεί την τροφοδότηση ενός φορτίου.
• Εύρος χρονισμού: 0,1 δευτερόλεπτα έως 100 ώρες.
• Ισοδύναμο εύρος: 0,1-360.000 δευτερόλεπτα.
• Τύπος ρύθμισης: μπροστινό περιστροφικό χειριστήριο.
• Σφάλμα ακρίβειας: ±10 % της πλήρους κλίμακας.
• Ακρίβεια επανάληψης: ±0,5 %.
• Έξοδοι επαφών: 1 C/O.
• Ονομαστικό ρεύμα επαφής: 8 A στα 250 V AC.
• Ονομαστικό ρεύμα σε DC: 8 A στα 250 V DC.
• Ελάχιστο φορτίο: 10 mA στα 5 V DC.
• Τάση τροφοδοσίας AC: 24-240 V AC.
• Συχνότητα: 50/60 Hz.
• Τάση τροφοδοσίας DC: 24 V DC.
• Ελάχιστη διάρκεια παλμού: πάνω από 100 ms.
• Μέγιστος χρόνος επαναφοράς: περίπου 100 ms.
• Σήμανση: μπροστινό LED.
• Ένδειξη τροφοδοσίας: πράσινο LED.
• Ένδειξη κατά τον χρονισμό: αναβοσβήνον LED.
• Τοποθέτηση: σταθερή σε συμμετρική ράγα DIN 35 mm.
• Αρθρωτό πλάτος: 2 βήματα των 9 mm.
• Πλάτος: 18 mm.
• Ύψος: 93 mm.
• Βάθος: 72 mm.
• Βάρος: περίπου 65 g.
• Χρώμα: λευκό.
• Ακροδέκτες: τύπου τούνελ.
• Βαθμός προστασίας: IP20.
• Μηχανική αντοχή: πάνω από 5 εκατομμύρια κύκλους.
• Ηλεκτρική αντοχή: πάνω από 100.000 κύκλους σε AC-1.
• Θερμοκρασία λειτουργίας: -5 έως 55 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 70 °C.
• EAN: 3606480377419.

Απλός και συμπαγής χρονισμός για ηλεκτρικούς πίνακες

Το Schneider Electric Acti9 iRTA A9E16065 προσφέρει μια απλή λύση για την καθυστέρηση ενεργοποίησης ηλεκτρικών φορτίων χωρίς την ανάγκη χρήσης PLC ή προγραμματιζόμενου ελεγκτή. Το εύρος από 0,1 δευτερόλεπτα έως 100 ώρες επιτρέπει την προσαρμογή του σε πολύ διαφορετικές ακολουθίες μέσω απλής μπροστινής ρύθμισης.

Η καθολική τροφοδοσία 24-240 V AC, η δυνατότητα λειτουργίας επίσης στα 24 V DC, η μεταγωγική επαφή 8 A και η μορφή μόλις 18 mm διευκολύνουν την ενσωμάτωσή του σε πολλούς πίνακες αυτοματισμού, ελέγχου και διανομής.

Σημαντικό: το A9E16065 είναι ρελέ ελέγχου και χρονισμού και δεν ενσωματώνει προστασία από υπερφορτώσεις, βραχυκυκλώματα ή διαρροές προς γη. Το φορτίο και το κύκλωμα πρέπει να διαθέτουν τις αντίστοιχες ηλεκτρικές προστασίες. Όταν το φορτίο υπερβαίνει την ικανότητα ή την κατηγορία χρήσης της επαφής του ρελέ, πρέπει να ελέγχεται μέσω κατάλληλα διαστασιολογημένου επαφέα ή ρελέ ισχύος.
