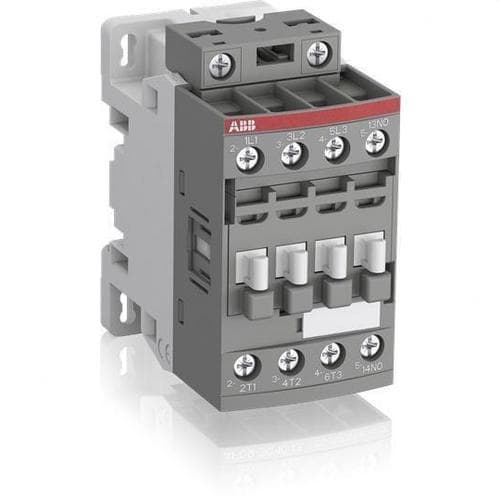

Ρελέ Επαφών AF16-30-10 3P BOB 100-250VCA-CC

Ο επαφέας ABB AF16-30-10-13, κωδικός 1SBL177001R1310, είναι ένας τριπολικός επαφέας σχεδιασμένος για τον έλεγχο τριφασικών κινητήρων και άλλων ηλεκτρικών φορτίων σε βιομηχανικές, τριτογενείς και εφαρμογές αυτοματισμού. Προσφέρει ονομαστικό ρεύμα λειτουργίας 18 A στην κατηγορία AC-3 στα 400 V, που αντιστοιχεί σε ισχύ κινητήρα έως 7,5 kW στα 380/400 V, και ενσωματώνει ηλεκτρονικό πηνίο ευρείας περιοχής 100 έως 250 V AC στα 50/60 Hz και 100 έως 250 V DC.

Η τεχνολογία ABB AF επιτρέπει τη χρήση ενός μόνο πηνίου με ευρύ εύρος τάσεων ελέγχου, απλοποιώντας την επιλογή του επαφέα και προσφέροντας μεγαλύτερη ανοχή στις διακυμάνσεις της τάσης εντολής. Επιπλέον, η ηλεκτρονική διεπαφή του πηνίου ενσωματώνει προστασία από υπερτάσεις, επομένως δεν απαιτείται πρόσθετος καταστολέας στις εφαρμογές που καλύπτονται από την ABB.

Τριπολικός επαφέας για έλεγχο κινητήρων

Ο ABB AF16-30-10-13 διαθέτει 3 κύριες κανονικά ανοικτές επαφές και είναι ειδικά σχεδιασμένος για τη ζεύξη κυκλωμάτων ισχύος. Η κύρια εφαρμογή του είναι ο έλεγχος τριφασικών κινητήρων, αν και μπορεί επίσης να χρησιμοποιηθεί με μη επαγωγικά ή ελαφρώς επαγωγικά φορτία εντός των τιμών χρήσης που ορίζει η ABB.

Στην κατηγορία AC-3, που προορίζεται για εκκίνηση και αποζεύξη κινητήρων κλωβού, ο επαφέας επιτρέπει λειτουργικό ρεύμα 18 A στα 380/400 V.

Ισχύς κινητήρα έως 7,5 kW στα 400 V

Για εφαρμογές κινητήρα στην κατηγορία AC-3, η ABB ορίζει τις ακόλουθες ονομαστικές ισχείς:

• 220/230/240 V: έως 4 kW.
• 380/400 V: έως 7,5 kW.
• 415 V: έως 9 kW.
• 440 V: έως 9 kW.
• 500 V: έως 9 kW.
• 690 V: έως 9 kW.

Η τελική ισχύς πρέπει να επιλέγεται λαμβάνοντας υπόψη την τάση τροφοδοσίας, το ονομαστικό ρεύμα του κινητήρα, την κατηγορία χρήσης και τις ειδικές συνθήκες της εγκατάστασης.

18 A σε AC-3 και έως 30 A σε AC-1

Ο επαφέας παρέχει ονομαστικό ρεύμα λειτουργίας 18 A σε AC-3 σε τάσεις από 220 έως 440 V, εντός των συνθηκών που ορίζει η ABB.

Για μη επαγωγικά ή ελαφρώς επαγωγικά φορτία στην κατηγορία AC-1, επιτρέπει έως 30 A στα 690 V και σε θερμοκρασίες περιβάλλοντος έως 60 °C. Σε θερμοκρασία περιβάλλοντος 70 °C, η ABB ορίζει ρεύμα AC-1 26 A.

Αυτό επιτρέπει τη χρήση του AF16-30-10-13 τόσο σε εφαρμογές κινητήρων όσο και σε άλλα κυκλώματα ισχύος συμβατά με τις κατηγορίες χρήσης του.

Ηλεκτρονικό πηνίο ευρείας περιοχής 100-250 V AC/DC

Ένα από τα βασικά πλεονεκτήματα της σειράς ABB AF είναι το ηλεκτρονικό πηνίο ευρείας περιοχής. Ο συγκεκριμένος κωδικός δέχεται τάση ελέγχου:

• 100-250 V AC στα 50/60 Hz.
• 100-250 V DC.

Το ευρύ εύρος λειτουργίας επιτρέπει τη χρήση του ίδιου επαφέα με διαφορετικές τάσεις εντολής χωρίς ανάγκη αντικατάστασης του πηνίου, διευκολύνοντας την τυποποίηση των εξαρτημάτων σε ηλεκτρικούς πίνακες και μηχανήματα.

Μεγαλύτερη ανοχή στις μεταβολές τάσης

Η ενσωματωμένη ηλεκτρονική διεπαφή στο πηνίο βοηθά τον επαφέα να διαχειρίζεται σημαντικές μεταβολές στην τάση του κυκλώματος ελέγχου. Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο σε εγκαταστάσεις όπου μπορεί να εμφανιστούν διακυμάνσεις δικτύου που θα επηρέαζαν ευκολότερα τους συμβατικούς επαφείς.

Η σειρά AF έχει αναπτυχθεί από την ABB ώστε να προσφέρει σταθερή λειτουργία του επαφέα εντός του ευρέος εύρους τάσης που ορίζεται για κάθε έκδοση πηνίου.

Ενσωματωμένη προστασία από υπερτάσεις

Η ηλεκτρονική διάταξη ελέγχου του ABB AF16 ενσωματώνει προστασία από υπερτάσεις του πηνίου. Χάρη σε αυτή τη λειτουργία, η ABB αναφέρει ότι οι επαφείς AF δεν απαιτούν την εγκατάσταση πρόσθετων καταστολέων υπέρτασης για το πηνίο.

Η ενσωμάτωση αυτή μειώνει τον αριθμό των απαραίτητων εξαρτημάτων στο κύκλωμα ελέγχου και βοηθά στην απλοποίηση της συναρμολόγησης του ηλεκτρικού πίνακα.

Ενσωματωμένη βοηθητική επαφή 1 ΝΟ

Εκτός από τις τρεις κύριες επαφές ισχύος, ο AF16-30-10-13 ενσωματώνει μία βοηθητική κανονικά ανοικτή επαφή 1 ΝΟ.

Η επαφή αυτή μπορεί να χρησιμοποιηθεί σε βοηθητικά κυκλώματα για λειτουργίες σηματοδότησης, αλληλομανδάλωσης, επιβεβαίωσης κατάστασης ή αυτοματισμού.

Η ABB επιτρέπει επίσης την επέκταση του αριθμού των βοηθητικών επαφών μέσω πρόσθετων μετωπικών ή πλευρικών μπλοκ συμβατών με τη σειρά AF.

3 κύριοι πόλοι κανονικά ανοικτοί

Η διαμόρφωση του επαφέα είναι:

• Κύριες επαφές: 3 ΝΟ.
• Κύριες επαφές NC: 0.
• Ενσωματωμένες βοηθητικές επαφές: 1 ΝΟ.
• Ενσωματωμένες βοηθητικές επαφές NC: 0.

Η διάταξη αυτή είναι συνηθισμένη για την απευθείας ζεύξη τριφασικών γραμμών μέσω ανεξάρτητου κυκλώματος ελέγχου.

Τάση λειτουργίας έως 690 V

Η ABB ορίζει ονομαστική τάση λειτουργίας έως 690 V για το κύριο κύκλωμα και το βοηθητικό κύκλωμα, διευρύνοντας τις δυνατότητες χρήσης του επαφέα σε διαφορετικά δίκτυα χαμηλής τάσης.

Ο εξοπλισμός έχει σχεδιαστεί για τον έλεγχο κυκλωμάτων ισχύος έως 690 V AC και ορισμένων εφαρμογών συνεχούς ρεύματος εντός των συνθηκών που καθορίζει ο κατασκευαστής.

Συμπαγής σχεδίαση για ηλεκτρικούς πίνακες

Ο ABB AF16-30-10-13 διαθέτει συμπαγή μορφή που διευκολύνει την ενσωμάτωσή του σε ηλεκτρικούς πίνακες αυτοματισμού, ελέγχου κινητήρων και διανομής.

• Πλάτος: 45 mm.
• Ύψος: 86 mm.
• Βάθος: 77 mm.
• Καθαρό βάρος: περίπου 0,27 kg.

Το πλάτος των μόλις 45 mm επιτρέπει την εγκατάσταση πολλών συσκευών καταλαμβάνοντας περιορισμένο χώρο μέσα στον ηλεκτρικό πίνακα.

Ακροδέκτες σύνδεσης με βίδα

Αυτή η έκδοση του επαφέα AF16 χρησιμοποιεί ακροδέκτες με βίδα για τις συνδέσεις του κυκλώματος ισχύος, του κυκλώματος ελέγχου και του βοηθητικού κυκλώματος.

Το σύστημα αυτό προσφέρει στιβαρή μηχανική σύνδεση και διευκολύνει τις συνήθεις εργασίες συναρμολόγησης, επανασύσφιξης και συντήρησης σε βιομηχανικούς ηλεκτρικούς πίνακες.

Συμβατό με αξεσουάρ ABB

Η σειρά ABB AF διαθέτει μεγάλη ποικιλία αξεσουάρ που επιτρέπουν την επέκταση των λειτουργιών του επαφέα και τη δημιουργία ολοκληρωμένων λύσεων ελέγχου και προστασίας κινητήρων.

Μεταξύ των διαθέσιμων αξεσουάρ για συμβατές διαμορφώσεις περιλαμβάνονται:

• Μετωπικά μπλοκ βοηθητικών επαφών.
• Πλευρικά μπλοκ βοηθητικών επαφών.
• Θερμικά και ηλεκτρονικά ρελέ υπερφόρτωσης.
• Μηχανικές αλληλομανδαλώσεις.
• Αξεσουάρ σύνδεσης.
• Στοιχεία για διατάξεις αντιστροφής.

Η συμβατότητα κάθε αξεσουάρ πρέπει να ελέγχεται ανάλογα με τη συγκεκριμένη διαμόρφωση του επαφέα και του συστήματος εκκίνησης.

Εφαρμογές του επαφέα ABB AF16-30-10

Χάρη στις ηλεκτρικές του επιδόσεις και την ευελιξία του ηλεκτρονικού πηνίου, μπορεί να χρησιμοποιηθεί σε πολλές επαγγελματικές εγκαταστάσεις, όπως:

• Εκκίνηση και παύση τριφασικών κινητήρων.
• Αντλίες και υδραυλικά συγκροτήματα.
• Ανεμιστήρες και συστήματα απαγωγής.
• Εξοπλισμός κλιματισμού και HVAC.
• Συμπιεστές συμβατοί με τα ηλεκτρικά χαρακτηριστικά του.
• Βιομηχανικά μηχανήματα.
• Μεταφορικές ταινίες.
• Πίνακες αυτοματισμού.
• Συστήματα ελέγχου ωμικών φορτίων.
• Βιομηχανικές και τριτογενείς εγκαταστάσεις.

Τεχνικά χαρακτηριστικά του ABB 1SBL177001R1310

• Μάρκα: ABB.
• Κωδικός: 1SBL177001R1310.
• Μοντέλο: AF16-30-10-13.
• Οικογένεια: επαφείς ABB AF.
• Τύπος: τριπολικός επαφέας ισχύος.
• Αριθμός κύριων πόλων: 3.
• Κύριες επαφές: 3 ΝΟ.
• Ενσωματωμένη βοηθητική επαφή: 1 ΝΟ.
• Ονομαστικό ρεύμα AC-3 στα 380/400 V: 18 A.
• Ονομαστική ισχύς AC-3 στα 380/400 V: 7,5 kW.
• Ονομαστική ισχύς AC-3 στα 415 V: 9 kW.
• Ονομαστικό ρεύμα AC-1 στους 40/60 °C: 30 A.
• Ονομαστικό ρεύμα AC-1 στους 70 °C: 26 A.
• Τάση ελέγχου AC: 100-250 V στα 50/60 Hz.
• Τάση ελέγχου DC: 100-250 V.
• Τύπος πηνίου: ηλεκτρονικό ευρείας περιοχής.
• Προστασία από υπερτάσεις πηνίου: ενσωματωμένη.
• Ονομαστική τάση λειτουργίας του κύριου κυκλώματος: έως 690 V.
• Ακροδέκτες: με βίδα.
• Θερμοκρασία περιβάλλοντος λειτουργίας χωρίς θερμικό ρελέ: -40 έως +70 °C.
• Μέγιστο υψόμετρο λειτουργίας: 3.000 m.
• Πλάτος: 45 mm.
• Ύψος: 86 mm.
• Βάθος: 77 mm.
• Καθαρό βάρος: περίπου 0,27 kg.
• Κύριοι κανονισμοί: IEC 60947-1, IEC 60947-4-1, EN 60947-1 και EN 60947-4-1.

Ηλεκτρονικό πηνίο για απλοποίηση του σχεδιασμού του πίνακα

Σε σύγκριση με συμβατικούς επαφείς που απαιτούν συγκεκριμένο πηνίο για κάθε τάση εντολής, ο ABB AF16-30-10-13 μπορεί να λειτουργεί μέσα σε ευρύ εύρος 100 έως 250 V τόσο σε εναλλασσόμενο όσο και σε συνεχές ρεύμα. Αυτό επιτρέπει τη μείωση του αριθμού των απαιτούμενων κωδικών στην αποθήκη και διευκολύνει την προσαρμογή του ίδιου σχεδίου πίνακα σε διαφορετικές τάσεις ελέγχου.

Η ενσωματωμένη προστασία από υπερτάσεις επιτρέπει επίσης τη μείωση των βοηθητικών εξαρτημάτων, απλοποιώντας την καλωδίωση και τον χώρο που καταλαμβάνεται στον πίνακα.

Πολύπλευρος επαφέας για κινητήρες έως 7,5 kW στα 400 V

Ο επαφέας ABB AF16-30-10 1SBL177001R1310 συνδυάζει ικανότητα 18 A σε AC-3 και 7,5 kW στα 400 V με τρεις κύριους πόλους, μία βοηθητική επαφή ΝΟ και ηλεκτρονικό πηνίο ευρείας περιοχής 100-250 V AC/DC.

Η συμπαγής μορφή των 45 mm, η ενσωματωμένη προστασία από υπερτάσεις και η δυνατότητα προσθήκης αξεσουάρ ABB τον καθιστούν ιδιαίτερα πρακτική λύση για πίνακες ελέγχου κινητήρων, εγκαταστάσεις HVAC, μηχανήματα και συστήματα αυτοματισμού.

Σημαντικό: η επιλογή του επαφέα πρέπει να γίνεται σύμφωνα με το ονομαστικό ρεύμα του φορτίου, την ισχύ του κινητήρα, την τάση τροφοδοσίας, την κατηγορία χρήσης, τη συχνότητα ζεύξεων και τις συνθήκες λειτουργίας. Σε εφαρμογές κινητήρων πρέπει να συνδυάζεται με την κατάλληλη προστασία από υπερφόρτωση και βραχυκύκλωμα.
