Ρελέ Επαφής 40A 4NC 230V

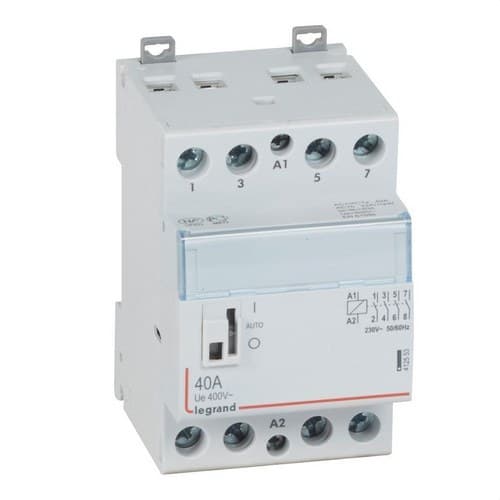

Ο επαφέας Legrand CX³ 412553 είναι μια αρθρωτή συσκευή που προορίζεται για τον έλεγχο ηλεκτρικών φορτίων υψηλής ισχύος. Διαθέτει 4 πόλους με 4 κανονικά ανοικτές επαφές, ονομαστικό ρεύμα 40 αμπέρ και πηνίο ελέγχου 230 βολτ εναλλασσόμενου ρεύματος.

Σχεδιασμένος για εγκατάσταση σε ηλεκτρικούς πίνακες πάνω σε ράγα DIN, επιτρέπει τον έλεγχο μέσω σήματος εντολής φορτίων όπως συστήματα θέρμανσης, κυκλώματα φωτισμού και αντλίες. Η αρθρωτή του μορφή και ο μπροστινός χειροκίνητος χειρισμός διευκολύνουν τόσο την ενσωμάτωση στον πίνακα όσο και τους ελέγχους και τις εργασίες συντήρησης.

Επαφέας Legrand CX³ 40 αμπέρ και 4 κανονικά ανοικτές επαφές

Η αναφορά 412553 ανήκει στη σειρά αρθρωτών επαφέων CX³ της Legrand. Ενσωματώνει 4 κανονικά ανοικτές επαφές ισχύος, επομένως οι επαφές παραμένουν ανοικτές όταν το πηνίο δεν είναι ενεργοποιημένο και κλείνουν όταν ο επαφέας λάβει το αντίστοιχο σήμα εντολής.

Αυτή η διαμόρφωση επιτρέπει τον ταυτόχρονο χειρισμό πολλών αγωγών με μία μόνο ηλεκτρική εντολή, διευκολύνοντας την αυτοματοποίηση και τον απομακρυσμένο έλεγχο διαφορετικών τύπων φορτίων.

Πηνίο ελέγχου 230 βολτ

Ο επαφέας διαθέτει πηνίο διέγερσης 230 βολτ εναλλασσόμενου ρεύματος. Σύμφωνα με το τεχνικό δελτίο της Legrand, το επιτρεπόμενο εύρος τάσης διέγερσης κυμαίνεται μεταξύ 195 και 253 βολτ.

Όταν το πηνίο τροφοδοτείται με τάση, ο εσωτερικός μηχανισμός αλλάζει την κατάσταση των επαφών ισχύος. Όταν παύει να δέχεται το σήμα εντολής, οι επαφές επιστρέφουν στη αντίστοιχη θέση λειτουργίας τους.

Ονομαστικό ρεύμα 40 αμπέρ

Ο Legrand 412553 επιτρέπει ρεύμα χρήσης 40 αμπέρ στην κατηγορία AC-7a ή AC-1, κατηγορίες που σχετίζονται με φορτία κυρίως ωμικά ή ελαφρώς επαγωγικά.

Για εφαρμογές που αντιστοιχούν στις κατηγορίες AC-7b ή AC-3, το ρεύμα χρήσης που υποδεικνύει η Legrand είναι 22 αμπέρ. Η επιλογή του επαφέα πρέπει να γίνεται πάντα λαμβάνοντας υπόψη τον τύπο του φορτίου και την κατηγορία χρήσης του, όχι μόνο τη μέγιστη ονομαστική ένταση.

Εφαρμογές σε θέρμανση, φωτισμό και αντλίες

Η Legrand προτείνει αυτόν τον επαφέα για τον έλεγχο φορτίων υψηλής κατανάλωσης, συμπεριλαμβανομένων εφαρμογών όπως ηλεκτρικά συστήματα θέρμανσης, εγκαταστάσεις φωτισμού και αντλίες.

Ο επαφέας επιτρέπει τον διαχωρισμό του κυκλώματος ελέγχου από το κύκλωμα ισχύος, έτσι ώστε ένα ηλεκτρικό σήμα μικρότερης κατανάλωσης να μπορεί να ελέγχει τη σύνδεση και αποσύνδεση του κύριου φορτίου.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο σε αυτοματοποιημένες εγκαταστάσεις, ηλεκτρικούς πίνακες, συστήματα ενεργειακής διαχείρισης και κυκλώματα που απαιτούν συχνές μεταγωγές ή έλεγχο από εξωτερικές συσκευές.

4 πόλοι για κυκλώματα έως 400 βολτ

Η συσκευή διαθέτει 4 πόλους και έχει σχεδιαστεί για ονομαστική τάση χρήσης 400 βολτ εναλλασσόμενου ρεύματος. Αυτή η διαμόρφωση επιτρέπει τη χρήση της σε εγκαταστάσεις όπου απαιτείται ταυτόχρονη μεταγωγή σε πολλούς αγωγούς.

Οι 4 κύριες επαφές είναι κανονικά ανοικτές. Το μοντέλο δεν διαθέτει κύριες κανονικά κλειστές επαφές.

Μπροστινός χειροκίνητος χειρισμός για δοκιμές και συντήρηση

Ο επαφέας ενσωματώνει χειροκίνητο χειρισμό προσβάσιμο από το μπροστινό μέρος μετά την αφαίρεση του αντίστοιχου καλύμματος. Αυτός ο μηχανισμός επιτρέπει λειτουργίες δοκιμής και συντήρησης απευθείας πάνω στη συσκευή.

Ο χειρισμός επιτρέπει την επιλογή μόνιμων θέσεων σύνδεσης ή αποσύνδεσης χωρίς αυτόματη επαναφορά, διευκολύνοντας ορισμένους ελέγχους κατά τις εργασίες εγκατάστασης, διάγνωσης ή συντήρησης.

Αρθρωτή μορφή 3 modules

Ο Legrand CX³ 412553 έχει σχεδιαστεί για τοποθέτηση σε ράγα DIN σε ηλεκτρικούς πίνακες και καταλαμβάνει πλάτος ισοδύναμο με 3 modules.

Διαθέτει δύο συστήματα στερέωσης στη ράγα, ένα στην επάνω ζώνη και ένα στην κάτω, σχεδιασμένα για να διευκολύνουν την τοποθέτηση και την αφαίρεση της συσκευής.

Επιτρέπει επίσης την εισαγωγή χτένας διανομής τύπου πιρουνιού από το επάνω μέρος, απλοποιώντας ορισμένες διαμορφώσεις τροφοδοσίας μέσα στον πίνακα.

Θήκη ετικέτας για αναγνώριση του κυκλώματος

Η πρόσοψη ενσωματώνει θήκη ετικέτας που επιτρέπει την οπτική αναγνώριση του κυκλώματος ή του φορτίου που ελέγχεται από τον επαφέα. Αυτή η λειτουργία είναι ιδιαίτερα πρακτική σε ηλεκτρικούς πίνακες με πολλές συσκευές ελέγχου και προστασίας.

Η σαφής αναγνώριση διευκολύνει τις εργασίες θέσης σε λειτουργία, επιθεώρησης, συντήρησης και εντοπισμού βλαβών.

Συμβατός με βοηθητικά Legrand

Ο επαφέας μπορεί να εξοπλιστεί με συμβατά βοηθητικά Legrand. Ο κατασκευαστής αναφέρει ρητά τη δυνατότητα συνδυασμού με το βοηθητικό με αναφορά 412431, επιτρέποντας την επέκταση των λειτουργιών σηματοδότησης ή ελέγχου ανάλογα με τις ανάγκες του έργου.

Ικανότητα για διαφορετικούς τύπους φωτισμού

Εκτός από τις γενικές εφαρμογές ισχύος, η Legrand παρέχει συγκεκριμένες τιμές για διαφορετικά φορτία φωτισμού. Το μέγιστο φορτίο που αναφέρεται για λαμπτήρες πυρακτώσεως είναι 5.000 watt.

Για λαμπτήρες φθορισμού, η μέγιστη αναφερόμενη ικανότητα είναι 3.100 voltampere, φτάνοντας τα 3.400 voltampere σε κυκλώματα duo και τα 1.400 voltampere σε ορισμένες εγκαταστάσεις με παράλληλη αντιστάθμιση.

Αυτές οι τιμές πρέπει να λαμβάνονται υπόψη μαζί με τα συγκεκριμένα χαρακτηριστικά των φωτιστικών σωμάτων και του κυκλώματος που πρόκειται να ελεγχθεί.

Διαστάσεις και εγκατάσταση

Ο επαφέας έχει πλάτος 68 χιλιοστά, ύψος 94 χιλιοστά και βάθος 53,4 χιλιοστά. Το βάθος εγκατάστασης που αναφέρει η Legrand είναι 44 χιλιοστά.

Η αρθρωτή του μορφή επιτρέπει την ενσωμάτωσή του μαζί με μικροαυτόματους, διακόπτες διαρροής, χρονοδιακόπτες, τηλεχειριζόμενους διακόπτες και άλλες συσκευές προστασίας και αυτοματισμού μέσα στον ηλεκτρικό πίνακα.

Προστασία και πρότυπα

Ο Legrand 412553 διαθέτει βαθμό προστασίας IP2X και κατασκευάζεται σύμφωνα με το πρότυπο IEC/EN 61095, ειδικό για ηλεκτρομηχανικούς επαφείς που προορίζονται για οικιακές και παρόμοιες εφαρμογές.

Τεχνικά χαρακτηριστικά του Legrand 412553

• Μάρκα: Legrand.
• Σειρά: CX³.
• Αναφορά: 412553.
• EAN: 3245064125536.
• Τύπος προϊόντος: αρθρωτός επαφέας ισχύος.
• Αριθμός πόλων: 4.
• Κανονικά ανοικτές επαφές: 4.
• Κανονικά κλειστές επαφές: καμία.
• Ρεύμα χρήσης AC-7a ή AC-1: 40 αμπέρ.
• Ρεύμα χρήσης AC-7b ή AC-3: 22 αμπέρ.
• Ονομαστική τάση χρήσης: 400 βολτ εναλλασσόμενου ρεύματος.
• Ονομαστική τάση πηνίου: 230 βολτ εναλλασσόμενου ρεύματος.
• Εύρος τάσης διέγερσης: μεταξύ 195 και 253 βολτ.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 3 modules.
• Φυσικό πλάτος: 68 χιλιοστά.
• Ύψος: 94 χιλιοστά.
• Βάθος: 53,4 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Βαθμός προστασίας: IP2X.
• Μπροστινός χειροκίνητος χειρισμός: ναι.
• Θήκη ετικέτας: ναι.
• Δυνατότητα προσθήκης βοηθητικών: ναι.
• Συμβατό βοηθητικό που υποδεικνύει η Legrand: αναφορά 412431.
• Μέγιστο φορτίο για λαμπτήρες πυρακτώσεως: 5.000 watt.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού: 3.100 voltampere.
• Πρότυπο: IEC/EN 61095.

Αρθρωτός επαφέας για την αυτοματοποίηση φορτίων υψηλής ισχύος

Ο Legrand CX³ 412553 συνδυάζει 4 κανονικά ανοικτές επαφές, δυνατότητα έως 40 αμπέρ και πηνίο ελέγχου 230 βολτ, προσφέροντας μια συμπαγή λύση για τον ηλεκτρικό έλεγχο θέρμανσης, φωτισμού, αντλιών και άλλων συμβατών φορτίων.

Η τοποθέτησή του σε ράγα DIN, η μορφή 3 modules, ο μπροστινός χειροκίνητος χειρισμός, η θήκη ετικέτας και η δυνατότητα προσθήκης βοηθητικών διευκολύνουν την ενσωμάτωσή του σε οικιακούς, επαγγελματικούς και άλλους ηλεκτρικούς πίνακες που απαιτούν αξιόπιστη και κεντρικοποιημένη μεταγωγή κυκλωμάτων ισχύος.
