Ρελέ 40A 2NA 230V

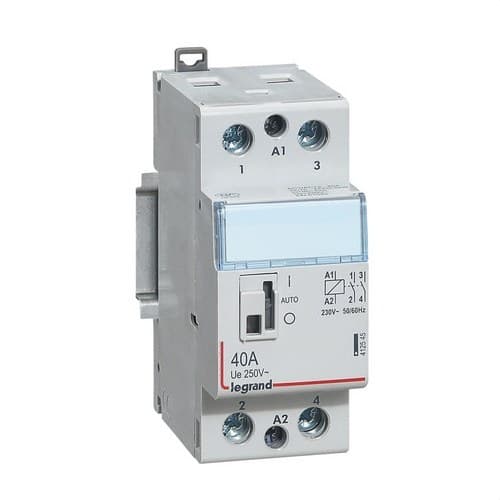

Ο contactor Legrand CX³ 412545 είναι μια αρθρωτή συσκευή σχεδιασμένη για τον απομακρυσμένο έλεγχο ηλεκτρικών φορτίων. Διαθέτει 2 πόλους με 2 κανονικά ανοικτές επαφές, ονομαστική ένταση 40 αμπέρ και πηνίο ελέγχου 230 βολτ εναλλασσόμενου ρεύματος.

Είναι ιδιαίτερα κατάλληλος για τη διαχείριση φορτίων όπως κυκλώματα φωτισμού, συστήματα θέρμανσης και αντλίες. Η τοποθέτηση σε ράγα DIN, η μορφή 2 στοιχείων και ο χειροκίνητος μπροστινός χειρισμός διευκολύνουν την ενσωμάτωσή του σε οικιακούς, επαγγελματικούς και άλλους πίνακες αυτοματισμού και ελέγχου.

Contactor Legrand CX³ 40 αμπέρ και 2 κανονικά ανοικτές επαφές

Η αναφορά 412545 ανήκει στη σειρά αρθρωτών contactor CX³ της Legrand. Ενσωματώνει 2 κανονικά ανοικτές επαφές ισχύος, οι οποίες παραμένουν ανοικτές όταν το πηνίο δεν είναι ενεργοποιημένο και κλείνουν όταν η συσκευή λάβει το αντίστοιχο σήμα ελέγχου.

Αυτή η διαμόρφωση επιτρέπει τη σύνδεση και αποσύνδεση ενός ηλεκτρικού φορτίου μέσω εξωτερικής εντολής, διαχωρίζοντας το κύκλωμα ελέγχου από το κύκλωμα ισχύος.

Πηνίο ελέγχου 230 βολτ

Ο contactor διαθέτει πηνίο ελέγχου 230 βολτ εναλλασσόμενου ρεύματος. Η Legrand ορίζει εύρος τάσης διέγερσης μεταξύ 195 και 253 βολτ.

Όταν εφαρμόζεται τάση στο πηνίο, ο μηχανισμός ενεργοποιεί τις επαφές ισχύος και επιτρέπει την τροφοδοσία του συνδεδεμένου φορτίου. Όταν η εντολή ελέγχου παύσει, οι επαφές επιστρέφουν στη φυσιολογική τους κατάσταση.

Ένταση έως 40 αμπέρ

Ο Legrand 412545 επιτρέπει ένταση χρήσης 40 αμπέρ στις κατηγορίες AC-7a ή AC-1, που χρησιμοποιούνται για φορτία κυρίως ωμικά ή ελαφρώς επαγωγικά.

Για εφαρμογές που αντιστοιχούν στις κατηγορίες AC-7b ή AC-3, που σχετίζονται με ορισμένα φορτία με κινητήρες, η ένταση χρήσης που υποδεικνύει η Legrand είναι 22 αμπέρ.

Η επιλογή του contactor πρέπει να γίνεται λαμβάνοντας υπόψη τόσο την ένταση όσο και τον τύπο του φορτίου και την αντίστοιχη κατηγορία χρήσης.

Τάση λειτουργίας 250 βολτ

Αυτός ο διπολικός contactor έχει σχεδιαστεί για λειτουργία με ονομαστική τάση λειτουργίας 250 βολτ εναλλασσόμενου ρεύματος. Οι 2 πόλοι του επιτρέπουν ταυτόχρονη ζεύξη δύο αγωγών με μία μόνο εντολή ελέγχου.

Αυτή η διαμόρφωση είναι ιδιαίτερα κατάλληλη για μονοφασικά κυκλώματα και άλλες εφαρμογές συμβατές με τα ηλεκτρικά χαρακτηριστικά της συσκευής.

Έλεγχος φωτισμού, θέρμανσης και αντλιών

Η Legrand καθορίζει αυτόν τον contactor για τον έλεγχο φορτίων υψηλής κατανάλωσης, συμπεριλαμβανομένων εγκαταστάσεων φωτισμού, συστημάτων θέρμανσης και αντλιών.

Η συσκευή επιτρέπει σε ένα σήμα ελέγχου να διαχειρίζεται τη σύνδεση και αποσύνδεση του κυκλώματος ισχύος, διευκολύνοντας την ενσωμάτωσή του με θερμοστάτες, χρονοδιακόπτες, συστήματα ενεργειακής διαχείρισης και άλλες συμβατές συσκευές αυτοματισμού.

Χειροκίνητος μπροστινός χειρισμός

Ο Legrand CX³ 412545 ενσωματώνει χειροκίνητο χειρισμό προσβάσιμο από το μπροστινό μέρος μετά την αφαίρεση του αντίστοιχου καλύμματος.

Αυτός ο χειρισμός επιτρέπει την άμεση επέμβαση στον contactor για εργασίες δοκιμής, ελέγχου και συντήρησης. Η Legrand αναφέρει τη δυνατότητα επιλογής μόνιμης θέσης σύνδεσης ή αποσύνδεσης χωρίς αυτόματη επαναφορά.

Αρθρωτή μορφή 2 στοιχείων

Ο contactor έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN και καταλαμβάνει πλάτος ίσο με 2 στοιχεία, διευκολύνοντας την ενσωμάτωσή του μαζί με μικροαυτόματους, διακόπτες διαρροής, χρονοδιακόπτες, τηλεδιακόπτες και άλλες αρθρωτές συσκευές.

Διαθέτει δύο συστήματα στερέωσης στη ράγα DIN, τοποθετημένα στο επάνω και στο κάτω μέρος, για να απλοποιούνται οι εργασίες εγκατάστασης και αποσυναρμολόγησης.

Συμβατός με χτένα τροφοδοσίας

Ο σχεδιασμός επιτρέπει την εγκατάσταση χτένας τροφοδοσίας τύπου πιρουνιού από το επάνω μέρος, διευκολύνοντας ορισμένες διαμορφώσεις ηλεκτρικής διανομής στο εσωτερικό του πίνακα.

Η σειρά CX³ επιτρέπει έτσι μια τακτοποιημένη εγκατάσταση και διευκολύνει τη συνδεσμολογία όταν χρησιμοποιούνται συμβατές αρθρωτές συσκευές.

Θήκη ετικέτας για αναγνώριση του κυκλώματος

Στο μπροστινό μέρος υπάρχει θήκη ετικέτας για την καθαρή αναγνώριση του φορτίου ή του κυκλώματος που ελέγχεται από τον contactor.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο σε πίνακες με πολλές συσκευές, καθώς διευκολύνει τις εργασίες συντήρησης, επιθεώρησης και εντοπισμού κυκλωμάτων.

Συμβατός με βοηθητικά Legrand

Ο contactor μπορεί να συμπληρωθεί με συμβατές βοηθητικές μονάδες. Η Legrand αναφέρει συγκεκριμένα τη δυνατότητα εγκατάστασης του βοηθητικού με αναφορά 412431, επιτρέποντας την επέκταση των λειτουργιών ελέγχου και σηματοδότησης της συσκευής.

Ικανότητα για διαφορετικά φορτία φωτισμού

Η Legrand παρέχει συγκεκριμένες τιμές φορτίου για διαφορετικές τεχνολογίες φωτισμού. Για λαμπτήρες πυρακτώσεως, το μέγιστο φορτίο που αναφέρεται είναι 5.000 watt.

Σε εγκαταστάσεις με λαμπτήρες φθορισμού, η μέγιστη ικανότητα που αναφέρεται είναι 3.100 voltampere, ενώ σε κυκλώματα duo φτάνει τα 3.400 voltampere. Για φθορίζουσες εγκαταστάσεις με αντιστάθμιση παράλληλα, η καθορισμένη τιμή είναι 1.400 voltampere.

Προστασία και κανονισμοί

Ο contactor διαθέτει βαθμό προστασίας IP2X και κατασκευάζεται σύμφωνα με το πρότυπο IEC/EN 61095, που εφαρμόζεται σε ηλεκτρομηχανικούς contactor για οικιακές εγκαταστάσεις και παρόμοιες χρήσεις.

Η αναφορά 412545 διαθέτει επίσης επίσημες πιστοποιήσεις προϊόντος για τη σειρά CX³.

Τεχνικά χαρακτηριστικά του Legrand 412545

• Μάρκα: Legrand.
• Σειρά: CX³.
• Αναφορά: 412545.
• EAN: 3245064125451.
• Τύπος προϊόντος: αρθρωτός contactor ισχύος.
• Αριθμός πόλων: 2.
• Κανονικά ανοικτές επαφές: 2.
• Κανονικά κλειστές επαφές: καμία.
• Ένταση χρήσης AC-7a ή AC-1: 40 αμπέρ.
• Ένταση χρήσης AC-7b ή AC-3: 22 αμπέρ.
• Ονομαστική τάση λειτουργίας: 250 βολτ εναλλασσόμενου ρεύματος.
• Ονομαστική τάση πηνίου: 230 βολτ εναλλασσόμενου ρεύματος.
• Εύρος τάσης διέγερσης: μεταξύ 195 και 253 βολτ.
• Εφαρμογές: φωτισμός, θέρμανση και αντλίες.
• Χειροκίνητος μπροστινός χειρισμός: ναι.
• Τοποθέτηση: ράγα DIN.
• Αριθμός στοιχείων: 2.
• Πλάτος: 68 χιλιοστά.
• Ύψος: 94 χιλιοστά.
• Βάθος: 35,6 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Βαθμός προστασίας: IP2X.
• Μέγιστο φορτίο για λαμπτήρες πυρακτώσεως: 5.000 watt.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού: 3.100 voltampere.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού σε κύκλωμα duo: 3.400 voltampere.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού με αντιστάθμιση παράλληλα: 1.400 voltampere.
• Συμβατός με βοηθητικά: ναι.
• Βοηθητικό που υποδεικνύει η Legrand: αναφορά 412431.
• Πρότυπο: IEC/EN 61095.

Διπολικός contactor για αυτοματοποίηση φορτίων

Ο Legrand CX³ 412545 συνδυάζει ένταση έως 40 αμπέρ, 2 κανονικά ανοικτές επαφές και πηνίο 230 βολτ σε αρθρωτή μορφή 2 στοιχείων.

Ο χειροκίνητος μπροστινός χειρισμός, η τοποθέτηση σε ράγα DIN, η συμβατότητα με βοηθητικά και η ικανότητα ελέγχου φωτισμού, θέρμανσης και αντλιών τον καθιστούν μια πρακτική λύση για την αυτοματοποίηση ηλεκτρικών φορτίων από τον πίνακα διανομής.
