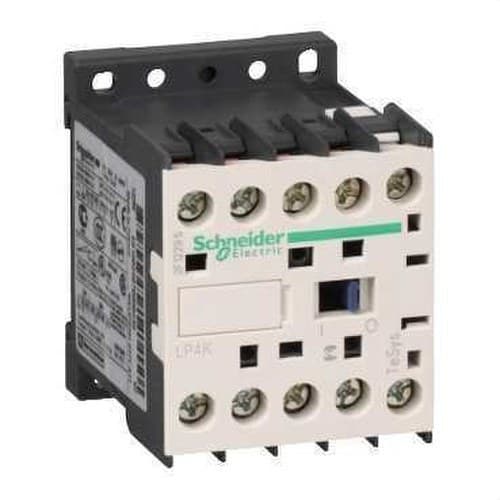

Μικροεπαφέας 9A 3P 24V DC ΧΑΜΗΛΗ ΚΑΤΑΝΑΛΩΣΗ

Ο μινικοαφής Schneider Electric TeSys K LP4K0910BW3 είναι ένας συμπαγής επαφέας 3 πόλων με 3 κύριες κανονικά ανοικτές επαφές, σχεδιασμένος για τον έλεγχο κινητήρων και ωμικών φορτίων σε ηλεκτρικούς πίνακες όπου ο χώρος και η κατανάλωση του κυκλώματος ελέγχου είναι σημαντικοί παράγοντες. Προσφέρει ονομαστικό ρεύμα 9 A στις κατηγορίες AC-3 και AC-3e έως 440 V, επιτρέπει τον έλεγχο κινητήρων έως 4 kW στα 380-415 V και χρησιμοποιεί ηλεκτρονικό πηνίο 24 V DC χαμηλής κατανάλωσης με ισχύ μόλις 1,8 W.

Η αναφορά LP4K0910BW3 ανήκει στη σειρά TeSys K της Schneider Electric, η οποία χαρακτηρίζεται από μειωμένες διαστάσεις και υψηλή ικανότητα ζεύξης. Ενσωματώνει επίσης 1 βοηθητική κανονικά ανοικτή επαφή, βιδωτούς ακροδέκτες, τοποθέτηση σε ράγα DIN ή σε πλάκα και ενσωματωμένη καταστολή των αιχμών που δημιουργεί το πηνίο, διευκολύνοντας την ενσωμάτωσή του σε συστήματα που ελέγχονται από PLC, ρελέ, ελεγκτές και άλλες ηλεκτρονικές διατάξεις.

Τριπολικός μινικοαφής 9 A

Ο Schneider Electric LP4K0910BW3 διαθέτει διαμόρφωση 3 πόλων ισχύος με 3 κανονικά ανοικτές επαφές. Όταν το πηνίο ενεργοποιείται, και οι τρεις πόλοι κλείνουν ταυτόχρονα για την τροφοδότηση του τριφασικού φορτίου.

Στην κατηγορία AC-3/AC-3e, που προορίζεται κυρίως για εκκίνηση και παύση ασύγχρονων κινητήρων, η Schneider Electric ορίζει ονομαστικό ρεύμα λειτουργίας 9 A έως 440 V AC.

Κινητήρας έως 4 kW στα 400 V

Σε εφαρμογές ελέγχου κινητήρων, η επιτρεπόμενη ονομαστική ισχύς εξαρτάται από την τάση τροφοδοσίας.

• 220-230 V AC: έως 2,2 kW.
• 380-415 V AC: έως 4 kW.
• 440 V AC: έως 4 kW.
• 500 V AC: έως 4 kW.
• 660-690 V AC: έως 4 kW.

Σε μια συνηθισμένη τριφασική εγκατάσταση 400 V, ο LP4K0910BW3 είναι συνεπώς κατάλληλος για κινητήρες έως 4 kW, εφόσον το ονομαστικό ρεύμα, το καθεστώς εκκίνησης και η κατηγορία χρήσης είναι συμβατά.

Πηνίο 24 V DC χαμηλής κατανάλωσης

Ένα από τα βασικά χαρακτηριστικά αυτής της αναφοράς είναι το πηνίο 24 V DC χαμηλής κατανάλωσης.

Η Schneider Electric ορίζει κατανάλωση περίπου:

• Ισχύς κατά την ενεργοποίηση: 1,8 W.
• Ισχύς διατήρησης: 1,8 W.

Αυτή η χαμηλή κατανάλωση διευκολύνει τον έλεγχο του επαφέα μέσω τροφοδοτικών συνεχούς ρεύματος και κατάλληλα διαστασιολογημένων εξόδων αυτοματισμού, μειώνοντας παράλληλα την ισχύ που διαχέεται μέσα στον πίνακα.

Ευρύ εύρος τάσης εντολής

Το ηλεκτρονικό πηνίο λειτουργεί με ονομαστική τάση 24 V DC και δέχεται ευρύ εύρος λειτουργίας.

• Ονομαστική τάση εντολής Uc: 24 V DC.
• Εύρος λειτουργίας: περίπου 0,7-1,3 × Uc.
• Προσεγγιστικό ισοδύναμο εύρος: 16,8-31,2 V DC.

Αυτή η ανοχή διευκολύνει τη σταθερή λειτουργία παρά ορισμένες διακυμάνσεις της τροφοδοσίας ελέγχου.

Ενσωματωμένος καταστολέας υπέρτασης

Το πηνίο ενσωματώνει καταστολέα με αμφίδρομη δίοδο περιορισμού αιχμής. Αυτή η ηλεκτρονική διάταξη βοηθά στον περιορισμό των μεταβατικών υπερτάσεων που δημιουργούνται όταν αποσυνδέεται ένα επαγωγικό φορτίο, όπως το ίδιο το πηνίο του επαφέα.

Η ενσωματωμένη καταστολή είναι ιδιαίτερα χρήσιμη όταν ο επαφέας ελέγχεται από ηλεκτρονικά αυτοματισμού, καθώς μειώνει την ανάγκη προσθήκης ορισμένων εξωτερικών μονάδων προστασίας πηνίου.

1 βοηθητική κανονικά ανοικτή επαφή

Εκτός από τις τρεις κύριες επαφές ισχύος, ο LP4K0910BW3 ενσωματώνει 1 στιγμιαία βοηθητική κανονικά ανοικτή επαφή.

Η σωστή σύνθεση είναι:

• Κύριες επαφές: 3 ΝΑ.
• Ενσωματωμένη βοηθητική επαφή: 1 ΝΑ.

Η βοηθητική επαφή μπορεί να χρησιμοποιηθεί για λειτουργίες όπως:

• Αυτοσυγκράτηση.
• Σηματοδότηση κατάστασης.
• Ανατροφοδότηση προς PLC.
• Ακολουθίες αυτοματισμού.
• Ηλεκτρικές αλληλοασφαλίσεις.

20 A για φορτία AC-1

Εκτός από εφαρμογές κινητήρων, ο επαφέας μπορεί να χρησιμοποιηθεί και με ωμικά ή ελαφρώς επαγωγικά φορτία.

Η Schneider Electric ορίζει θερμικό και λειτουργικό ρεύμα έως 20 A στην κατηγορία AC-1 υπό τις συνθήκες που αναφέρονται για το προϊόν.

Η τιμή αυτή δεν πρέπει να συγχέεται με τα 9 A στην AC-3, καθώς οι δύο κατηγορίες αντιστοιχούν σε διαφορετικά φορτία και απαιτήσεις ζεύξης.

Κατηγορίες χρήσης

Ο Schneider Electric TeSys K LP4K0910BW3 προδιαγράφεται για διαφορετικές κατηγορίες χρήσης:

• AC-1: μη επαγωγικά ή ελαφρώς επαγωγικά φορτία.
• AC-3: συνήθης εκκίνηση και παύση ασύγχρονων κινητήρων.
• AC-3e: ενημερωμένες εφαρμογές ελέγχου κινητήρων.
• AC-4: ορισμένα καθεστώτα κινητήρα με πιο απαιτητικές ζεύξεις.

Η επιτρεπόμενη ένταση και η ηλεκτρική αντοχή πρέπει να ελέγχονται για τη συγκεκριμένη κατηγορία χρήσης.

Κύκλωμα ισχύος έως 690 V AC

Το κύριο κύκλωμα είναι σχεδιασμένο για τάσεις λειτουργίας έως 690 V AC, ανάλογα με την κατηγορία και τις συνθήκες χρήσης.

• Μέγιστη τάση κυκλώματος ισχύος Ue: 690 V AC.
• Μέγιστη καθορισμένη συχνότητα: έως 400 Hz ανά διαμόρφωση.
• Ονομαστική τάση μόνωσης Ui: 690 V σύμφωνα με IEC.
• Ονομαστική κρουστική αντοχή Uimp: 8 kV.
• Κατηγορία υπέρτασης: III.

Ικανότητα ζεύξης και απόζευξης

Η τεχνική τεκμηρίωση ορίζει ονομαστική ικανότητα ζεύξης 110 A AC σύμφωνα με το IEC 60947.

Η αναφερόμενη ικανότητα απόζευξης είναι:

• 220-230 V: 110 A.
• 380-400 V: 110 A.
• 415 V: 110 A.
• 440 V: 110 A.
• 500 V: 80 A.
• 660-690 V: 70 A.

Αυτές οι τιμές αφορούν την ικανότητα ζεύξης του επαφέα και δεν αποτελούν ικανότητα διακοπής βραχυκυκλώματος ισοδύναμη με εκείνη ενός αυτόματου διακόπτη.

Εξωτερική προστασία από βραχυκύκλωμα

Ο επαφέας πρέπει να χρησιμοποιείται μαζί με κατάλληλα συντονισμένη προστασία από βραχυκύκλωμα.

Η Schneider Electric προβλέπει, ανάλογα με την απαιτούμενη συντονισμένη προστασία, ασφάλειες:

• 25 A gG για το κύκλωμα ισχύος.
• 25 A aM για το κύκλωμα ισχύος.
• 10 A gG για το κύκλωμα σηματοδότησης.

Η τελική προστασία πρέπει να επιλέγεται σύμφωνα με την εφαρμογή, το αναμενόμενο ρεύμα βραχυκυκλώματος και την απαιτούμενη συντονισμένη προστασία.

Βιδωτοί ακροδέκτες

Ο LP4K0910BW3 χρησιμοποιεί βιδωτούς ακροδέκτες, παρέχοντας συμβατική και στιβαρή σύνδεση για τα κυκλώματα ισχύος, ελέγχου και σηματοδότησης.

Η Schneider Electric ορίζει ροπή σύσφιξης περίπου μεταξύ 0,8 και 1,3 Nm, ανάλογα με τον ακροδέκτη και τον τύπο εργαλείου που χρησιμοποιείται.

Τοποθέτηση σε ράγα DIN ή σε πλάκα

Ο μινικοαφής μπορεί να εγκατασταθεί με:

• Τοποθέτηση σε ράγα DIN.
• Άμεση στερέωση σε πλάκα.

Αυτή η ευελιξία διευκολύνει την ενσωμάτωσή του σε συμπαγείς πίνακες, μηχανές και μικρά συστήματα αυτοματισμού.

Εξαιρετικά συμπαγής μορφή

Η σειρά TeSys K έχει σχεδιαστεί ειδικά για να προσφέρει υψηλές επιδόσεις καταλαμβάνοντας ελάχιστο χώρο.

• Πλάτος: 45 mm.
• Ύψος: 58 mm.
• Βάθος: 57 mm.
• Βάρος: περίπου 0,235 kg.

Οι διαστάσεις του επιτρέπουν την ενσωμάτωση πολλών επαφέων και στοιχείων ελέγχου σε πίνακες όπου ο διαθέσιμος χώρος είναι περιορισμένος.

Μηχανική αντοχή έως 30 εκατομμύρια κύκλους

Η Schneider Electric ορίζει υψηλή μηχανική διάρκεια ζωής για αυτή την αναφορά:

• Μηχανική αντοχή: έως 30 εκατομμύρια κύκλοι.
• Ηλεκτρική αντοχή: περίπου 1,3 εκατομμύρια κύκλοι στα 9 A σε AC-3/AC-3e έως 440 V.
• Μέγιστη συχνότητα λειτουργίας: έως 3.600 κύκλοι ανά ώρα.

Αυτές οι επιδόσεις καθιστούν το TeSys K κατάλληλο για αυτόματα συστήματα που υπόκεινται σε πολλές ζεύξεις κατά τη διάρκεια ζωής τους.

Χρόνοι λειτουργίας

Ο ηλεκτρομαγνητικός μηχανισμός προσφέρει μικρούς χρόνους ζεύξης:

• Ενεργοποίηση και κλείσιμο της ΝΑ επαφής: περίπου 30-40 ms.
• Απενεργοποίηση και άνοιγμα: περίπου 10-20 ms.

Οι τιμές αυτές επιτρέπουν την ενσωμάτωση του επαφέα σε αυτόματες ακολουθίες που απαιτούν γρήγορη και επαναλήψιμη απόκριση.

Θερμοκρασία λειτουργίας

Ο Schneider Electric LP4K0910BW3 είναι κατάλληλος για λειτουργία σε:

• Θερμοκρασία περιβάλλοντος λειτουργίας: -25 έως 50 °C.
• Θερμοκρασία αποθήκευσης: -50 έως 80 °C.
• Υψόμετρο λειτουργίας χωρίς υποβάθμιση: έως 2.000 m.

Βαθμός προστασίας IP20

Ο μινικοαφής διαθέτει βαθμό προστασίας IP20 υπό τις συνθήκες που ορίζονται για την εγκατάστασή του.

Έχει σχεδιαστεί για τοποθέτηση μέσα σε περίβλημα ή ηλεκτρικό πίνακα που παρέχει τον απαιτούμενο βαθμό προστασίας από σκόνη, υγρασία και τυχαία επαφή.

Εφαρμογές του Schneider Electric LP4K0910BW3

Χάρη στη συμπαγή μορφή του και στο πηνίο χαμηλής κατανάλωσης, αυτός ο μινικοαφής μπορεί να χρησιμοποιηθεί σε πολλές εφαρμογές ελέγχου και αυτοματισμού:

• Τριφασικοί κινητήρες έως 4 kW στα 400 V.
• Αντλίες.
• Ανεμιστήρες.
• Μικροί συμπιεστές.
• Εξοπλισμός HVAC.
• Συμπαγή μηχανήματα.
• Συστήματα μεταφοράς.
• Πίνακες αυτοματισμού.
• Έλεγχος μέσω PLC.
• Συμβατά ωμικά φορτία.
• Συστήματα όπου επιδιώκεται μείωση της κατανάλωσης του κυκλώματος ελέγχου.

Ιδιαίτερα κατάλληλος για ηλεκτρονικό έλεγχο

Η μειωμένη κατανάλωση του πηνίου των 1,8 W είναι ιδιαίτερα ενδιαφέρουσα σε πίνακες που ελέγχονται μέσω ηλεκτρονικών διατάξεων.

Ο συνδυασμός πηνίου χαμηλής κατανάλωσης, ευρέος εύρους τάσης και ενσωματωμένου καταστολέα αιχμών διευκολύνει την ενσωμάτωση του μινικοαφή σε συστήματα αυτοματισμού, αν και πρέπει πάντα να ελέγχεται ότι η χρησιμοποιούμενη έξοδος μπορεί να παρέχει την απαιτούμενη τάση και ρεύμα.

Τεχνικά χαρακτηριστικά του Schneider Electric LP4K0910BW3

• Μάρκα: Schneider Electric.
• Κωδικός: LP4K0910BW3.
• Σειρά: TeSys.
• Οικογένεια: TeSys K.
• Σύντομη ονομασία: LP4K.
• Τύπος: μινικοαφής ισχύος.
• Εφαρμογή: έλεγχος κινητήρων και ωμικών φορτίων.
• Αριθμός πόλων: 3P.
• Κύριες επαφές: 3 ΝΑ.
• Βοηθητική επαφή: 1 στιγμιαία ΝΑ.
• Ρεύμα AC-3/AC-3e: 9 A έως 440 V.
• Ρεύμα AC-1: έως 20 A.
• Ισχύς στα 220-230 V AC-3: 2,2 kW.
• Ισχύς στα 380-415 V AC-3: 4 kW.
• Ισχύς στα 440 V AC-3: 4 kW.
• Τάση πηνίου: 24 V DC.
• Τύπος πηνίου: ηλεκτρονικό χαμηλής κατανάλωσης.
• Κατανάλωση πηνίου: περίπου 1,8 W.
• Εύρος λειτουργίας πηνίου: περίπου 0,7-1,3 × Uc.
• Καταστολή υπερτάσεων: ενσωματωμένη αμφίδρομη δίοδος περιορισμού αιχμής.
• Μέγιστη τάση κυκλώματος ισχύος: 690 V AC.
• Τάση μόνωσης Ui: 690 V σύμφωνα με IEC.
• Κρουστική αντοχή Uimp: 8 kV.
• Κατηγορία υπέρτασης: III.
• Ικανότητα ζεύξης: 110 A AC.
• Ακροδέκτες: βιδωτοί.
• Τοποθέτηση: ράγα DIN ή πλάκα.
• Ροπή σύσφιξης: 0,8-1,3 Nm.
• Πλάτος: 45 mm.
• Ύψος: 58 mm.
• Βάθος: 57 mm.
• Βάρος: περίπου 0,235 kg.
• Βαθμός προστασίας: IP20.
• Μηχανική αντοχή: έως 30 εκατομμύρια κύκλοι.
• Ηλεκτρική αντοχή AC-3: περίπου 1,3 εκατομμύρια κύκλοι.
• Μέγιστη συχνότητα ζεύξης: 3.600 κύκλοι/ώρα.
• Χρόνος κλεισίματος: 30-40 ms.
• Χρόνος ανοίγματος: 10-20 ms.
• Θερμοκρασία λειτουργίας: -25 έως 50 °C.
• Θερμοκρασία αποθήκευσης: -50 έως 80 °C.
• Υψόμετρο χωρίς υποβάθμιση: έως 2.000 m.
• EAN: 3389110428582.
• Κύριο πρότυπο: IEC/EN 60947.

Έλεγχος κινητήρων με πηνίο μόλις 1,8 W

Ο Schneider Electric TeSys K LP4K0910BW3 συνδυάζει 9 A σε AC-3/AC-3e, δυνατότητα για κινητήρες έως 4 kW στα 400 V και ηλεκτρονικό πηνίο 24 V DC που καταναλώνει μόνο περίπου 1,8 W. Αυτά τα χαρακτηριστικά επιτρέπουν τη δημιουργία συμπαγών και αποδοτικών κυκλωμάτων ζεύξης, ιδιαίτερα ενδιαφερόντων σε συστήματα αυτοματισμού που τροφοδοτούνται με συνεχές ρεύμα.

Οι διαστάσεις του μόλις 45 × 58 × 57 mm, η ενσωματωμένη βοηθητική ΝΑ επαφή, η ηλεκτρονική καταστολή των αιχμών του πηνίου και η μηχανική αντοχή έως 30 εκατομμύρια κύκλους ολοκληρώνουν μια λύση ιδιαίτερα κατάλληλη για μηχανήματα, υποδομές, κλιματισμό και πίνακες ελέγχου με περιορισμένο χώρο.

Σημαντικό: ο LP4K0910BW3 είναι συσκευή ζεύξης και ελέγχου και δεν παρέχει δική του προστασία από υπερφορτίσεις ή βραχυκυκλώματα. Σε εφαρμογές κινητήρων πρέπει να συνδυάζεται με προστασία κινητήρα, θερμικό ρελέ υπερφόρτωσης, ασφάλειες ή κατάλληλα επιλεγμένο αυτόματο διακόπτη. Επίσης πρέπει να ελέγχεται ότι η έξοδος που χρησιμοποιείται για τον έλεγχο του πηνίου 24 V DC μπορεί να παρέχει τα απαιτούμενα ηλεκτρικά χαρακτηριστικά.
