Επαφέας AF16-30-10 3P BOB 24-60VCA 20-60VCC

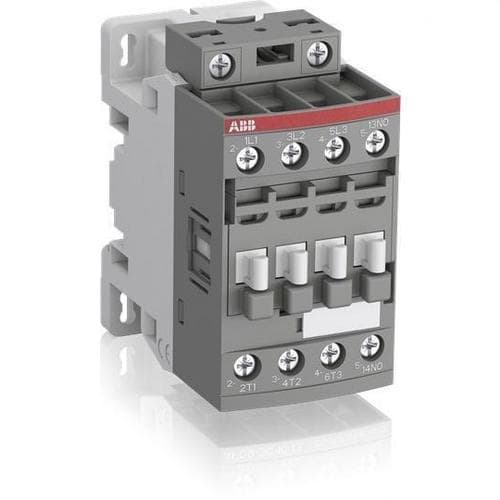

Ο contactor ABB AF16-30-10-11, κωδικός 1SBL177001R1110, είναι ένας τριπολικός επαφέας της σειράς AF, σχεδιασμένος για τον έλεγχο τριφασικών κινητήρων και άλλων ηλεκτρικών φορτίων σε βιομηχανικές εγκαταστάσεις, ηλεκτρικούς πίνακες, αυτοματισμούς και συστήματα χειρισμού. Διαθέτει 3 κύριες κανονικά ανοικτές επαφές, ενσωματωμένη βοηθητική επαφή 1ΝΑ και ηλεκτρονικό πηνίο ικανό να λειτουργεί τόσο με εναλλασσόμενο όσο και με συνεχές ρεύμα.

Το μοντέλο αυτό δέχεται τάση ελέγχου 24 έως 60 V AC στα 50/60 Hz και 20 έως 60 V DC. Χάρη στην ηλεκτρονική διεπαφή του πηνίου, ο επαφέας μπορεί να λειτουργεί σε ευρύ εύρος τάσης ελέγχου, διευκολύνοντας την ενσωμάτωσή του σε εγκαταστάσεις με διαφορετικές τάσεις χειρισμού και προσφέροντας μεγαλύτερη ανοχή σε διακυμάνσεις της τροφοδοσίας.

Κύρια χαρακτηριστικά του επαφέα ABB AF16-30-10

• Μάρκα: ABB.
• Σειρά: AF.
• Μοντέλο: AF16-30-10-11.
• Κωδικός: 1SBL177001R1110.
• Αριθμός κύριων πόλων: 3.
• Κύριες επαφές: 3 κανονικά ανοικτές (3ΝΑ).
• Ενσωματωμένη βοηθητική επαφή: 1 κανονικά ανοικτή (1ΝΑ).
• Ονομαστικό ρεύμα AC-3: 18 A στα 380-440 V.
• Ισχύς κινητήρα AC-3: 7,5 kW στα 380/400 V.
• Ονομαστικό ρεύμα AC-1: έως 30 A στα 690 V και 40/60 °C.
• Τάση ελέγχου πηνίου: 24-60 V AC στα 50/60 Hz και 20-60 V DC.
• Ονομαστική τάση κυκλώματος ισχύος: έως 690 V.
• Τύπος πηνίου: ηλεκτρονικό AC/DC ευρείας περιοχής.
• Προστασία από υπερτάσεις: ενσωματωμένη.
• Τύπος σύνδεσης: βιδωτοί ακροδέκτες.
• Βαθμός προστασίας ακροδεκτών: IP20.

Επαφέας για κινητήρες έως 7,5 kW στα 400 V

Ο ABB AF16-30-10 είναι ιδιαίτερα κατάλληλος για τη ζεύξη και απόζευξη τριφασικών κινητήρων. Στην κατηγορία χρήσης AC-3 επιτρέπει ρεύμα λειτουργίας 18 A στα 380/400 V και ισχύ κινητήρα έως 7,5 kW στα 400 V. Στα 415 και 440 V μπορεί να λειτουργήσει με κινητήρες έως 9 kW, σύμφωνα με τις τιμές που καθορίζει η ABB.

Στην κατηγορία AC-1, που προορίζεται για μη επαγωγικά ή ελαφρώς επαγωγικά φορτία, φτάνει ονομαστικό ρεύμα 30 A στα 690 V με θερμοκρασίες περιβάλλοντος έως 60 °C. Αυτές οι επιδόσεις επιτρέπουν τη χρήση του τόσο για σύνδεση και αποσύνδεση κινητήρων όσο και για διάφορα ηλεκτρικά φορτία μέσα σε πίνακες ελέγχου και διανομής.

Ηλεκτρονικό πηνίο για AC και DC

Ένα από τα βασικά χαρακτηριστικά των επαφέων της σειράς ABB AF είναι το ηλεκτρονικά ελεγχόμενο πηνίο. Σε αυτή την έκδοση, με το επίθημα -11, το πηνίο δέχεται τάσεις 24 έως 60 V AC στα 50/60 Hz και 20 έως 60 V DC.

Το ευρύ εύρος λειτουργίας επιτρέπει τη χρήση του ίδιου επαφέα με διαφορετικές τάσεις ελέγχου χωρίς να απαιτείται αντικατάσταση του πηνίου. Η τεχνολογία αυτή διευκολύνει επίσης τη λειτουργία σε περίπτωση διακυμάνσεων της τάσης ελέγχου, κάτι ιδιαίτερα πρακτικό σε συστήματα αυτοματισμού και μηχανές όπου η σταθερότητα της τροφοδοσίας μπορεί να μεταβάλλεται.

Ενσωματωμένη προστασία από υπερτάσεις

Ο AF16-30-10 ενσωματώνει από το εργοστάσιο προστασία από υπερτάσεις στο κύκλωμα του πηνίου. Με αυτόν τον τρόπο, η ABB εξαλείφει σε πολλές εφαρμογές την ανάγκη εγκατάστασης πρόσθετου καταστολέα υπερτάσεων στον επαφέα, απλοποιώντας την καλωδίωση του ηλεκτρικού πίνακα και μειώνοντας τον αριθμό των απαραίτητων εξαρτημάτων.

Το χαρακτηριστικό αυτό είναι ιδιαίτερα χρήσιμο σε κυκλώματα χειρισμού όπου οι επαναλαμβανόμενοι χειρισμοί μπορούν να προκαλέσουν ηλεκτρικές διαταραχές κατά τη σύνδεση ή αποσύνδεση επαγωγικών φορτίων.

Ενσωματωμένη βοηθητική επαφή 1ΝΑ

Εκτός από τις τρεις κύριες επαφές, ο επαφέας διαθέτει μία ενσωματωμένη βοηθητική κανονικά ανοικτή επαφή. Η επαφή αυτή μπορεί να χρησιμοποιηθεί για λειτουργίες σηματοδότησης, αλληλομανδάλωσης, ανατροφοδότησης της κατάστασης του επαφέα ή ενσωμάτωσης με άλλα στοιχεία του κυκλώματος ελέγχου.

Η σειρά AF επιτρέπει επίσης πρόσθετα βοηθητικά μπλοκ που τοποθετούνται εμπρόσθια ή πλευρικά, δίνοντας τη δυνατότητα επέκτασης της διαμόρφωσης του συστήματος όταν η εφαρμογή απαιτεί μεγαλύτερο αριθμό βοηθητικών επαφών.

Ρεύματα και ισχείς λειτουργίας

• AC-3 στα 220/230/240 V: 18 A, έως 4 kW.
• AC-3 στα 380/400 V: 18 A, έως 7,5 kW.
• AC-3 στα 415 V: 18 A, έως 9 kW.
• AC-3 στα 440 V: 18 A, έως 9 kW.
• AC-3 στα 500 V: 15 A, έως 9 kW.
• AC-3 στα 690 V: 10,5 A, έως 9 kW.
• AC-1 στα 690 V και 40 °C: 30 A.
• AC-1 στα 690 V και 60 °C: 30 A.
• AC-1 στα 690 V και 70 °C: 26 A.

Συνδέσεις με βιδωτούς ακροδέκτες

Ο ABB AF16-30-10 χρησιμοποιεί βιδωτούς ακροδέκτες τόσο στο κύκλωμα ισχύος όσο και στα βοηθητικά και κυκλώματα ελέγχου. Το κύκλωμα ισχύος δέχεται άκαμπτους αγωγούς έως 6 mm², καθώς και διαφορετικές διαμορφώσεις εύκαμπτων αγωγών ανάλογα με τον τύπο ακροδέκτη που χρησιμοποιείται.

Οι κύριοι, βοηθητικοί ακροδέκτες και οι ακροδέκτες του πηνίου διαθέτουν βαθμό προστασίας IP20 σύμφωνα με το IEC 60529, συμβάλλοντας στην προστασία από τυχαία επαφή με ενεργά μέρη κατά την προβλεπόμενη χρήση μέσα σε πίνακες και ηλεκτρικά περιβλήματα.

Υψηλή συχνότητα χειρισμών

Ο επαφέας είναι κατάλληλος για εφαρμογές που απαιτούν συχνούς χειρισμούς. Η ABB ορίζει μέγιστη ηλεκτρική συχνότητα χειρισμών έως 1.200 κύκλους ανά ώρα στην κατηγορία AC-3 και μέγιστη μηχανική συχνότητα χειρισμών έως 3.600 κύκλους ανά ώρα, πάντα εντός των συνθηκών χρήσης που ορίζει ο κατασκευαστής.

Τεχνικά στοιχεία του ABB AF16-30-10-11

• Κατασκευαστής: ABB.
• Οικογένεια: επαφείς AF.
• Κωδικός κατασκευαστή: 1SBL177001R1110.
• Ονομασία: AF16-30-10-11.
• Πόλοι: 3.
• Κύριες επαφές ΝΑ: 3.
• Κύριες επαφές NC: 0.
• Βοηθητικές επαφές ΝΑ: 1.
• Βοηθητικές επαφές NC: 0.
• Τάση πηνίου AC: 24-60 V, 50/60 Hz.
• Τάση πηνίου DC: 20-60 V.
• Ρεύμα λειτουργίας AC-3 στα 400 V: 18 A.
• Ισχύς AC-3 στα 400 V: 7,5 kW.
• Ρεύμα λειτουργίας AC-1: 30 A στα 690 V και 40/60 °C.
• Ονομαστική τάση λειτουργίας κυκλώματος ισχύος: 690 V.
• Ονομαστική τάση μόνωσης: 690 V σύμφωνα με IEC 60947-4-1.
• Κρουστική αντοχή τάσης: 6 kV.
• Συχνότητα κυκλώματος ισχύος: 50/60 Hz.
• Προστασία ακροδεκτών: IP20.
• Τύπος ακροδέκτη: βίδα.
• Μέγιστο υψόμετρο λειτουργίας: 3.000 m.
• Θερμοκρασία περιβάλλοντος χωρίς θερμικό ρελέ: από -40 έως +70 °C.
• Θερμοκρασία αποθήκευσης: από -60 έως +80 °C.
• Διαστάσεις: 86 x 45 x 77 mm (ύψος x πλάτος x βάθος).
• Καθαρό βάρος: 0,27 kg.
• EAN: 3471523110618.

Κανονισμοί και συμβατότητα

Ο επαφέας ABB AF16-30-10 συμμορφώνεται, μεταξύ άλλων, με τα πρότυπα IEC/EN 60947-1 και IEC/EN 60947-4-1, ενώ διαθέτει επίσης εγκρίσεις σύμφωνα με τα UL 508 και CSA C22.2 Nº 14. Το προϊόν συμμορφώνεται επίσης με τις απαιτήσεις της Οδηγίας RoHS όπως ορίζονται από την ABB.

Λόγω των ηλεκτρικών χαρακτηριστικών του, του ηλεκτρονικού πηνίου ευρείας περιοχής και του συμπαγούς του μεγέθους, ο επαφέας ABB AF16-30-10-11 αποτελεί κατάλληλη λύση για ηλεκτρικούς πίνακες, έλεγχο κινητήρων, μηχανήματα, βιομηχανικό αυτοματισμό, συστήματα εξαερισμού, αντλίες και άλλες εφαρμογές που απαιτούν τριφασική ζεύξη έως 18 A στην κατηγορία AC-3.

Σημαντικό: Η ABB αναφέρει ότι η παραλλαγή AF..-30-..-11 δεν προορίζεται για άμεσο έλεγχο από έξοδο PLC. Για τέτοιες εφαρμογές πρέπει να ελέγχεται η συμβατότητα του συστήματος ελέγχου και να επιλέγεται η κατάλληλη παραλλαγή σύμφωνα με τις προδιαγραφές του κατασκευαστή.
