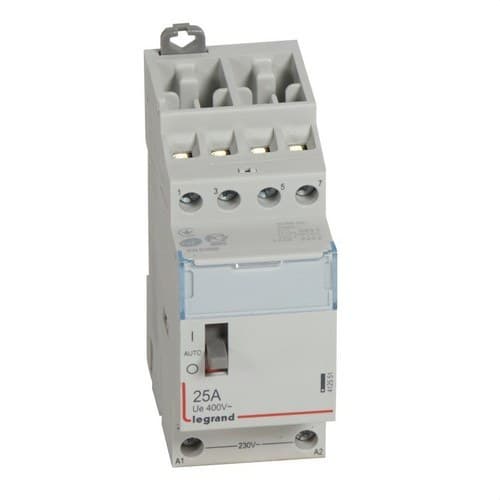

Επαφέας 25A 4NO 230V

Ο contactor Legrand CX³ 412551 είναι μια αρθρωτή συσκευή σχεδιασμένη για τον απομακρυσμένο έλεγχο ηλεκτρικών φορτίων. Διαθέτει 4 πόλους με 4 κανονικά ανοικτές επαφές, ονομαστικό ρεύμα 25 αμπέρ, κύκλωμα ισχύος 400 βολτ εναλλασσόμενου ρεύματος και πηνίο ελέγχου 230 βολτ εναλλασσόμενου ρεύματος.

Η τετραπολική του διαμόρφωση επιτρέπει τον ταυτόχρονο χειρισμό πολλών αγωγών μέσω ενός μόνο σήματος ελέγχου. Είναι ιδιαίτερα κατάλληλος για την ενεργοποίηση κυκλωμάτων φωτισμού, συστημάτων θέρμανσης, αντλιών και άλλων συμβατών φορτίων, και εγκαθίσταται σε ράγα DIN καταλαμβάνοντας μόλις 2 modules.

Τετραπολικός contactor Legrand CX³ 25 αμπέρ

Η αναφορά 412551 ανήκει στη σειρά αρθρωτών contactors CX³ της Legrand. Ενσωματώνει 4 επαφές ισχύος κανονικά ανοικτές, οι οποίες παραμένουν ανοικτές όταν το πηνίο δεν είναι διεγερμένο και κλείνουν όταν λάβουν την αντίστοιχη τάση ελέγχου.

Αυτή η λειτουργία επιτρέπει την ηλεκτρική απομόνωση του κυκλώματος ελέγχου από το κύκλωμα ισχύος, έτσι ώστε ένα σήμα εντολής να μπορεί να συνδέει ή να αποσυνδέει φορτία μεγαλύτερης κατανάλωσης χωρίς να χρειάζεται να διέρχεται όλο το ρεύμα ισχύος απευθείας από τη συσκευή που δίνει την εντολή.

Πηνίο ελέγχου 230 βολτ

Το Legrand 412551 διαθέτει πηνίο διέγερσης 230 βολτ εναλλασσόμενου ρεύματος. Το καθορισμένο από τον κατασκευαστή εύρος τάσης ελέγχου κυμαίνεται μεταξύ 195 και 253 βολτ.

Όταν το πηνίο τροφοδοτείται, ο ηλεκτρομαγνητικός μηχανισμός ενεργοποιεί τις 4 κανονικά ανοικτές επαφές και επιτρέπει την τροφοδότηση των συνδεδεμένων φορτίων. Όταν εξαφανιστεί το σήμα ελέγχου, ο contactor επανέρχεται στην αντίστοιχη κατάσταση λειτουργίας του.

Η ονομαστική συχνότητα των κυκλωμάτων ελέγχου και ισχύος είναι 50 ή 60 hertz.

4 κανονικά ανοικτές επαφές

Αυτός ο contactor διαθέτει 4 πόλους και 4 κανονικά ανοικτές επαφές, χωρίς κανονικά κλειστές κύριες επαφές.

Η διαμόρφωσή του επιτρέπει τον ταυτόχρονο χειρισμό έως και τεσσάρων αγωγών, γεγονός που τον καθιστά ιδιαίτερα χρήσιμο σε τριφασικά κυκλώματα και άλλες εφαρμογές όπου απαιτείται ταυτόχρονη αποσύνδεση πολλών πόλων.

Ένταση 25 αμπέρ ανάλογα με το φορτίο

Το ρεύμα που μπορεί να ελέγξει ένας contactor εξαρτάται από τον τύπο του φορτίου και την κατηγορία χρήσης του. Για την αναφορά 412551, η Legrand ορίζει ένταση χρήσης 25 αμπέρ στις κατηγορίες AC-7a ή AC-1.

Οι κατηγορίες αυτές σχετίζονται κυρίως με ωμικά ή ελαφρώς επαγωγικά φορτία, όπως ορισμένα συστήματα θέρμανσης και άλλες εφαρμογές ισχύος.

Για φορτία που αντιστοιχούν στις κατηγορίες AC-7b ή AC-3, η ένταση χρήσης που υποδεικνύει η Legrand είναι 10 αμπέρ. Για τον λόγο αυτό, η επιλογή του contactor πρέπει να γίνεται λαμβάνοντας υπόψη τόσο το ρεύμα του κυκλώματος όσο και τη φύση του φορτίου που πρόκειται να ελεγχθεί.

Κύκλωμα ισχύος 400 βολτ

Ο contactor έχει σχεδιαστεί για ονομαστική τάση λειτουργίας 400 βολτ εναλλασσόμενου ρεύματος. Αυτό το χαρακτηριστικό, μαζί με τους 4 πόλους του, επιτρέπει τη χρήση του σε ηλεκτρικούς πίνακες όπου απαιτείται ο έλεγχος συμβατών τετραπολικών κυκλωμάτων.

Δεν πρέπει να συγχέεται η τάση του κυκλώματος ισχύος με εκείνη του πηνίου: το κύριο κύκλωμα λειτουργεί στα 400 βολτ, ενώ το πηνίο ελέγχου λειτουργεί στα 230 βολτ.

Για φωτισμό, θέρμανση και αντλίες

Η Legrand προτείνει αυτή την αναφορά για τον έλεγχο φορτίων υψηλής ενεργειακής κατανάλωσης, όπως συστήματα θέρμανσης, εγκαταστάσεις φωτισμού και αντλίες.

Μπορεί να ενσωματωθεί με διακόπτες, χρονοδιακόπτες, θερμοστάτες, συστήματα ελέγχου και άλλες συσκευές ικανές να παρέχουν το κατάλληλο σήμα στο πηνίο των 230 βολτ.

Αυτή η διαμόρφωση επιτρέπει την αυτοματοποίηση της ενεργοποίησης και απενεργοποίησης εξοπλισμού από τον ηλεκτρικό πίνακα χωρίς να απαιτείται άμεσος χειρισμός του κυκλώματος ισχύος.

Χωρητικότητα για διαφορετικά φορτία φωτισμού

Εκτός από την ονομαστική ένταση, η Legrand παρέχει συγκεκριμένες τιμές για διαφορετικές τεχνολογίες φωτισμού.

• Μέγιστο φορτίο για λαμπτήρες πυρακτώσεως: 3.000 watt.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού: 2.100 voltampere.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού σε κύκλωμα duo: 2.200 voltampere.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού με αντιστάθμιση παράλληλα: 1.000 voltampere.

Οι τιμές αυτές πρέπει πάντα να συνδυάζονται με τα συγκεκριμένα χαρακτηριστικά των φωτιστικών σωμάτων, τα ρεύματα εκκίνησής τους και τις συνθήκες του κυκλώματος.

Χειροκίνητος μπροστινός χειρισμός

Ο contactor ενσωματώνει χειροκίνητο χειρισμό στο μπροστινό μέρος που επιτρέπει την άμεση ενεργοποίηση της συσκευής κατά τη διάρκεια ελέγχων, δοκιμών ή συντήρησης.

Ο μηχανισμός επιτρέπει τη διαμόρφωση μόνιμων θέσεων σύνδεσης ή αποσύνδεσης χωρίς αυτόματη επαναφορά, διευκολύνοντας τις εργασίες διάγνωσης και παρέμβασης στην εγκατάσταση.

Συμπαγής μορφή 2 modules

Ο Legrand CX³ 412551 έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN και καταλαμβάνει μόλις 2 modules, γεγονός που διευκολύνει την ενσωμάτωσή του σε ηλεκτρικούς πίνακες με περιορισμένο χώρο.

Οι κατά προσέγγιση διαστάσεις του είναι:

• Πλάτος: 35,6 χιλιοστά.
• Ύψος: 94,9 χιλιοστά.
• Βάθος: 72,6 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.

Τοποθέτηση σε ράγα DIN

Ο contactor διαθέτει συστήματα στερέωσης που διευκολύνουν την τοποθέτησή του σε ράγα DIN μέσα στον ηλεκτρικό πίνακα.

Η σειρά επιτρέπει επίσης τη διέλευση και εγκατάσταση χτενιών διανομής τύπου πιρουνιού από το επάνω μέρος, διευκολύνοντας ορισμένες διαμορφώσεις τροφοδοσίας μαζί με άλλες αρθρωτές συσκευές.

Θήκη ετικέτας για αναγνώριση του κυκλώματος

Η πρόσοψη διαθέτει θήκη ετικέτας που επιτρέπει την καθαρή αναγνώριση της λειτουργίας του contactor ή του φορτίου που ελέγχει.

Αυτό το χαρακτηριστικό διευκολύνει την επιθεώρηση και τη συντήρηση σε πίνακες με πολλαπλά κυκλώματα, επιτρέποντας τον γρήγορο εντοπισμό της αντίστοιχης συσκευής.

Συμβατός με βοηθητικά Legrand

Η αναφορά 412551 μπορεί να συμπληρωθεί με συμβατές βοηθητικές συσκευές Legrand. Ο κατασκευαστής αναφέρει συγκεκριμένα τη δυνατότητα προσθήκης του βοηθητικού με αναφορά 412430.

Αυτά τα αξεσουάρ επιτρέπουν την επέκταση των δυνατοτήτων σηματοδότησης ή ελέγχου όταν το απαιτεί ο σχεδιασμός της εγκατάστασης.

Προστασία IP2X

Ο contactor παρουσιάζει βαθμό προστασίας IP2X. Μόλις εγκατασταθεί σωστά μέσα στον ηλεκτρικό πίνακα, ο σχεδιασμός του παρέχει προστασία έναντι πρόσβασης σε επικίνδυνα μέρη σύμφωνα με τις συνθήκες που ορίζονται για αυτόν τον βαθμό προστασίας.

Σύμφωνα με IEC/EN 61095

Ο Legrand CX³ 412551 κατασκευάζεται σύμφωνα με το πρότυπο IEC/EN 61095, το οποίο εφαρμόζεται σε ηλεκτρομηχανικούς contactors για οικιακές και παρόμοιες χρήσεις.

Η τεχνολογία του αντιστοιχεί σε έναν μονοσταθή ηλεκτρομαγνητικό contactor σχεδιασμένο για τον απομακρυσμένο έλεγχο φορτίων μέσω ηλεκτρικού σήματος.

Τεχνικά χαρακτηριστικά του Legrand 412551

• Μάρκα: Legrand.
• Σειρά: CX³.
• Αναφορά: 412551.
• EAN: 3245064125512.
• Τύπος προϊόντος: αρθρωτός contactor ισχύος.
• Τεχνολογία: μονοσταθής ηλεκτρομαγνητικός contactor.
• Αριθμός πόλων: 4.
• Κανονικά ανοικτές επαφές: 4.
• Κανονικά κλειστές επαφές: καμία.
• Ένταση χρήσης AC-7a ή AC-1: 25 αμπέρ.
• Ένταση χρήσης AC-7b ή AC-3: 10 αμπέρ.
• Ονομαστική τάση κυκλώματος ισχύος: 400 βολτ εναλλασσόμενου ρεύματος.
• Ονομαστική τάση πηνίου: 230 βολτ εναλλασσόμενου ρεύματος.
• Εύρος τάσης ελέγχου: μεταξύ 195 και 253 βολτ.
• Συχνότητα: 50 ή 60 hertz.
• Μέγιστο φορτίο για λαμπτήρες πυρακτώσεως: 3.000 watt.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού: 2.100 voltampere.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού σε κύκλωμα duo: 2.200 voltampere.
• Μέγιστο φορτίο για λαμπτήρες φθορισμού με αντιστάθμιση παράλληλα: 1.000 voltampere.
• Χειροκίνητος μπροστινός χειρισμός: ναι.
• Τοποθέτηση: ράγα DIN.
• Αριθμός modules: 2.
• Πλάτος: 35,6 χιλιοστά.
• Ύψος: 94,9 χιλιοστά.
• Βάθος: 72,6 χιλιοστά.
• Βάθος εγκατάστασης: 44 χιλιοστά.
• Βαθμός προστασίας: IP2X.
• Θήκη ετικέτας: ναι.
• Συμβατός με βοηθητικά: ναι.
• Βοηθητικό που υποδεικνύει η Legrand: αναφορά 412430.
• Πρότυπο: IEC/EN 61095.

Τετραπολικός contactor για αυτοματοποίηση φορτίων από τον ηλεκτρικό πίνακα

Ο Legrand CX³ 412551 συνδυάζει 4 κανονικά ανοικτές επαφές, ένταση έως 25 αμπέρ, πηνίο ελέγχου 230 βολτ και κύκλωμα ισχύος 400 βολτ σε συμπαγή μορφή μόλις 2 modules.

Η τετραπολική του διαμόρφωση, ο μπροστινός χειροκίνητος χειρισμός, η τοποθέτηση σε ράγα DIN και η συμβατότητα με βοηθητικά επιτρέπουν την ενσωμάτωσή του σε συστήματα αυτοματισμού για φωτισμό, θέρμανση, αντλίες και άλλα συμβατά φορτία, πάντα με επιλογή σύμφωνα με την αντίστοιχη κατηγορία χρήσης.
