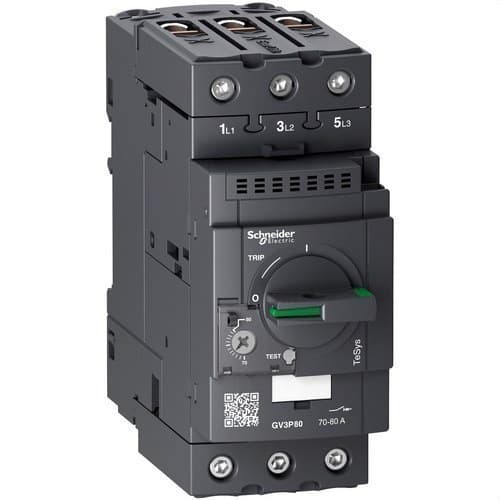

Διακόπτης αυτομάτου κινητήρα TeSys GV3 3P 70-80A EverLink

Ο Schneider Electric TeSys Deca GV3P80 είναι ένας αυτόματος διακόπτης κινητήρα ή θερμομαγνητικό guardamotor 3 πόλων, σχεδιασμένος για την προστασία τριφασικών κινητήρων από υπερφορτίσεις, βραχυκυκλώματα και απώλεια φάσης. Διαθέτει ρυθμιζόμενο θερμικό εύρος από 70 έως 80 A, σταθερή μαγνητική απόζευξη 1.120 A και επιτρέπει την προστασία κινητήρων έως 45 kW στα 400/415 V AC. Η υψηλή ικανότητα διακοπής του φτάνει τα 50 kA Icu στα 400/415 V, ενώ οι ακροδέκτες ισχύος EverLink προσφέρουν στιβαρή και ανθεκτική σύνδεση για βιομηχανικές εφαρμογές.

Η αναφορά GV3P80 ανήκει στη σειρά TeSys Deca GV3, πλαίσιο 3, που έχει αναπτυχθεί για την προστασία κινητήρων μεγαλύτερης ισχύος, διατηρώντας συμπαγές πλάτος 55 mm. Μπορεί να τοποθετηθεί απευθείας σε ράγα DIN 35 mm ή να βιδωθεί σε πλάκα και διαθέτει μπροστινό χειρισμό μέσω περιστροφικής λαβής για σύνδεση, αποσύνδεση και επαναφορά.

Ρυθμιζόμενη θερμομαγνητική προστασία από 70 έως 80 A

Το GV3P80 ενσωματώνει μονάδα απόζευξης θερμομαγνητική. Το θερμικό μέρος μπορεί να ρυθμιστεί μεταξύ 70 και 80 A ώστε η προστασία να προσαρμόζεται στο ονομαστικό ρεύμα του κινητήρα.

• Ονομαστικό ρεύμα In: 80 A.
• Εύρος θερμικής ρύθμισης: 70-80 A.
• Αριθμός πόλων: 3P.
• Τύπος προστασίας: θερμική και μαγνητική.
• Εφαρμογή: προστασία τριφασικών κινητήρων.

Η ρύθμιση πρέπει να γίνεται σύμφωνα με το ονομαστικό ρεύμα που αναγράφεται στην πινακίδα του κινητήρα και τις πραγματικές συνθήκες λειτουργίας. Η ισχύς σε kW χρησιμεύει ως σημείο αναφοράς επιλογής, αλλά η κύρια παράμετρος για τη σωστή ρύθμιση της θερμικής προστασίας είναι το ρεύμα λειτουργίας του κινητήρα.

Θερμική προστασία από υπερφορτίσεις

Η θερμική λειτουργία προστατεύει τον κινητήρα όταν διέρχεται για παρατεταμένο χρόνο ρεύμα μεγαλύτερο από την τιμή ρύθμισης. Τέτοια κατάσταση μπορεί να προκύψει από μηχανική υπερφόρτιση, μερικό μπλοκάρισμα, ανώμαλη λειτουργία ή άλλες συνθήκες που προκαλούν υπερθέρμανση των τυλιγμάτων.

Με την ενσωματωμένη θερμική προστασία, το GV3P80 μπορεί να εκτελεί απευθείας τη λειτουργία προστασίας από υπερφόρτιση του κινητήρα χωρίς την ανάγκη ξεχωριστού θερμικού ρελέ, όταν το guardamotor έχει επιλεγεί και ρυθμιστεί σωστά.

Μαγνητική απόζευξη 1.120 A

Η στιγμιαία προστασία έναντι βραχυκυκλωμάτων πραγματοποιείται μέσω σταθερής μαγνητικής απόζευξης 1.120 A, που αντιστοιχεί περίπου σε 14 φορές το ονομαστικό ρεύμα των 80 A.

Η ταχεία αυτή ενέργεια επιτρέπει το άνοιγμα του κυκλώματος όταν εμφανιστεί υψηλό ρεύμα σφάλματος, προστατεύοντας τον κινητήρα, τους αγωγούς και τα συναφή εξαρτήματα από τα θερμικά και ηλεκτροδυναμικά αποτελέσματα ενός βραχυκυκλώματος.

Ευαισθησία σε απώλεια φάσης

Το Schneider Electric GV3P80 διαθέτει ευαισθησία σε απώλεια φάσης σύμφωνα με το IEC 60947-4-1.

Αυτό το χαρακτηριστικό είναι ιδιαίτερα σημαντικό στους τριφασικούς κινητήρες, καθώς η λειτουργία με μία φάση απούσα μπορεί να προκαλέσει μεγάλες ανισορροπίες ρεύματος, απώλεια ροπής και υπερθέρμανση του κινητήρα.

Έως 45 kW στα 400/415 V

Η μέγιστη ισχύς κινητήρα που καθορίζει η Schneider Electric εξαρτάται από την τάση τροφοδοσίας:

• 400/415 V AC: έως 45 kW.
• 500 V AC: έως 45 kW.
• 690 V AC: έως 55 kW.

Σε ένα συνηθισμένο τριφασικό δίκτυο 400 V, το GV3P80 προορίζεται συνεπώς για κινητήρες έως 45 kW, εφόσον το ονομαστικό ρεύμα του κινητήρα βρίσκεται εντός του ρυθμιζόμενου εύρους 70 έως 80 A.

Υψηλή ικανότητα διακοπής 50 kA στα 400 V

Το GV3P80 προσφέρει υψηλή ικανότητα διακοπής έναντι βραχυκυκλωμάτων. Η Schneider Electric καθορίζει τις ακόλουθες τιμές Icu:

• 230/240 V AC: 65 kA.
• 400/415 V AC: 50 kA.
• 440 V AC: 50 kA.
• 500 V AC: 12 kA.
• 690 V AC: 6 kA.

Η ικανότητα διακοπής των 50 kA στα 400/415 V επιτρέπει τη χρήση του σε επαγγελματικές και βιομηχανικές εγκαταστάσεις με υψηλά επίπεδα ρεύματος βραχυκυκλώματος, εφόσον οι υπολογισμοί της εγκατάστασης επιβεβαιώνουν την καταλληλότητά του.

Ικανότητα διακοπής λειτουργίας Ics

Η Schneider Electric καθορίζει την ικανότητα διακοπής λειτουργίας Ics ως ποσοστό του Icu:

• 230/240 V AC: 100 % του Icu.
• 400/415 V AC: 60 % του Icu.
• 440 V AC: 60 % του Icu.
• 500 V AC: 50 % του Icu.
• 690 V AC: 50 % του Icu.

Στα 400/415 V αυτό αντιστοιχεί σε Ics 30 kA.

Κατηγορίες χρήσης

Το GV3P80 ταξινομείται ως:

• Κατηγορία A σύμφωνα με το IEC 60947-2.
• AC-3 σύμφωνα με το IEC 60947-4-1.

Η κατηγορία AC-3 συνδέεται με την εκκίνηση και αποζεύξη ασύγχρονων κινητήρων και επιβεβαιώνει τον ειδικό προσανατολισμό της συσκευής σε εφαρμογές προστασίας και χειρισμού κινητήρων.

Ακροδέκτες EverLink

Ένα από τα χαρακτηριστικά που ξεχωρίζουν στο GV3P80 είναι το σύστημα σύνδεσης ισχύος EverLink. Η τεχνολογία αυτή της Schneider Electric χρησιμοποιεί σύστημα αντιστάθμισης της ερπυστικής παραμόρφωσης του αγωγού, το οποίο βοηθά στη διατήρηση της πίεσης επαφής με την πάροδο του χρόνου.

Η τεχνολογία EverLink έχει σχεδιαστεί για να μειώνει τα φαινόμενα που μπορούν να προκαλέσουν απώλεια πίεσης σε μια ηλεκτρική σύνδεση, όπως:

• Σταδιακή παραμόρφωση του αγωγού.
• Θερμικοί κύκλοι.
• Δονήσεις.
• Συνήθεις μηχανικές καταπονήσεις της εγκατάστασης.

Αυτό συμβάλλει σε αξιόπιστη και μακροχρόνια σύνδεση ισχύος, ιδιαίτερα χρήσιμη σε πίνακες μηχανημάτων και βιομηχανικές εγκαταστάσεις με συνεχή λειτουργία.

Ροπή σύσφιξης των ακροδεκτών EverLink

Για τους ακροδέκτες EverLink, η τεχνική τεκμηρίωση καθορίζει διαφορετικές ροπές σύσφιξης ανάλογα με τη διατομή που χρησιμοποιείται:

• Αγωγός 25 mm²: 5 Nm.
• Αγωγός 35 mm²: 8 Nm.

Η ροπή σύσφιξης που ορίζει η Schneider Electric πρέπει να τηρείται κατά την εγκατάσταση για να διασφαλιστεί η σωστή λειτουργία της τεχνολογίας EverLink.

Χειρισμός με περιστροφική λαβή

Το GV3P80 διαθέτει μπροστινό περιστροφικό χειριστήριο που επιτρέπει χειροκίνητα τις ενέργειες σύνδεσης, αποσύνδεσης και επαναφοράς.

Η συσκευή μπορεί να χρησιμοποιηθεί για τοπικό χειρισμό του κινητήρα. Όταν απαιτείται αυτόματη λειτουργία ή τηλεχειρισμός, μπορεί να συνδυαστεί με κατάλληλα διαστασιολογημένο contactor TeSys.

Κατάλληλο για απομόνωση

Η Schneider Electric δηλώνει το GV3P80 κατάλληλο για απομόνωση σύμφωνα με το IEC 60947-1.

Αυτή η λειτουργία επιτρέπει τη χρήση του ως στοιχείο απομόνωσης του κυκλώματος στο πλαίσιο των κατάλληλων διαδικασιών συντήρησης και ασφάλειας.

Τάση λειτουργίας έως 690 V

• Ονομαστική τάση λειτουργίας Ue: έως 690 V AC.
• Συχνότητα: 50/60 Hz.
• Ονομαστική τάση μόνωσης Ui: 690 V AC.
• Ονομαστική κρουστική αντοχή Uimp: 6 kV.
• Συμβατικό θερμικό ρεύμα Ith: 80 A.

Θερμική απώλεια

Η Schneider Electric καθορίζει απώλεια ισχύος 8 W ανά πόλο.

Το στοιχείο αυτό πρέπει να λαμβάνεται υπόψη κατά τον υπολογισμό της συνολικής θερμικής απώλειας του πίνακα, ειδικά όταν εγκαθίστανται πολλές συσκευές ισχύος στο ίδιο περίβλημα.

Τοποθέτηση σε ράγα DIN ή σε πλάκα

Το GV3P80 υποστηρίζει δύο βασικούς τρόπους εγκατάστασης:

• Τοποθέτηση με κλιπ σε συμμετρική ράγα DIN 35 mm.
• Τοποθέτηση σε πλάκα με 3 βίδες M4.

Μπορεί να εγκατασταθεί τόσο σε κατακόρυφη όσο και σε οριζόντια θέση, εντός των συνθηκών που προβλέπει η Schneider Electric.

Διαστάσεις του Schneider Electric GV3P80

• Πλάτος: 55 mm.
• Ύψος: 132 mm.
• Βάθος: 136 mm.
• Βάρος: περίπου 0,96 kg.
• Χρώμα: σκούρο γκρι.

Η σειρά GV3 προσφέρει έτσι προστασία για κινητήρες υψηλής ισχύος, διατηρώντας τυπικό πλάτος μόλις 55 mm.

Μηχανική και ηλεκτρική αντοχή

Η Schneider Electric καθορίζει:

• Μηχανική αντοχή: 50.000 κύκλοι.
• Ηλεκτρική αντοχή: 20.000 κύκλοι σε AC-3 στα 415 V και ονομαστικό ρεύμα.
• Μέγιστη συχνότητα χειρισμών: 25 κύκλοι ανά ώρα.
• Λειτουργία: συνεχής.

Βαθμός προστασίας

• Βαθμός προστασίας της συσκευής: IP20 σύμφωνα με το IEC 60529.
• Μηχανική αντοχή του περιβλήματος: IK09.

Το guardamotor πρέπει να εγκαθίσταται μέσα σε πίνακα ή ηλεκτρικό ερμάριο που να παρέχει τον απαιτούμενο βαθμό προστασίας σύμφωνα με τις περιβαλλοντικές συνθήκες της εγκατάστασης.

Περιβαλλοντικές συνθήκες

• Θερμοκρασία λειτουργίας: -20 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 80 °C.
• Υψόμετρο λειτουργίας: έως 3.000 m.
• Αντοχή στη φωτιά: 960 °C σύμφωνα με το IEC 60695-2-11.
• Αντοχή σε δονήσεις: έως 4 gn μεταξύ 5 και 300 Hz στις καθορισμένες συνθήκες.

Συνδυασμός με contactors TeSys

Το GV3P80 μπορεί να συνδυαστεί με contactors Schneider Electric TeSys για τη δημιουργία ενός πλήρους εκκινητή κινητήρα.

Σε αυτή τη διαμόρφωση:

• Το GV3P80 παρέχει θερμική και μαγνητική προστασία.
• Το contactor πραγματοποιεί την ηλεκτρική σύνδεση και αποσύνδεση από απόσταση.
• Τα βοηθητικά στοιχεία επιτρέπουν σηματοδότηση, αλληλομανδάλωση και αυτοματισμούς.

Εφόσον διαθέτει ήδη ενσωματωμένη θερμική προστασία, δεν είναι απαραίτητο να προστεθεί ξεχωριστό θερμικό ρελέ όταν το GV3P80 χρησιμοποιείται εντός του εύρους ρύθμισής του και σύμφωνα με τον συντονισμό που ορίζει η Schneider Electric.

Εφαρμογές του Schneider Electric GV3P80

Το εύρος 70 έως 80 A και η δυνατότητα για κινητήρες έως 45 kW στα 400/415 V επιτρέπουν τη χρήση του σε πολλά βιομηχανικά συστήματα:

• Τριφασικοί κινητήρες.
• Αντλίες μεγάλης ισχύος.
• Συμπιεστές.
• Βιομηχανικοί ανεμιστήρες.
• Εξοπλισμός HVAC.
• Συστήματα άντλησης.
• Μεταφορικές ταινίες.
• Βιομηχανικά μηχανήματα.
• Εξοπλισμός διεργασιών.
• Πίνακες αυτοματισμού.
• Άμεσοι εκκινητές κινητήρα.

Δεν περιλαμβάνει διαφορική προστασία

Το GV3P80 είναι ένα θερμομαγνητικό guardamotor. Παρέχει προστασία από υπερφορτίσεις, βραχυκυκλώματα και απώλεια φάσης, αλλά δεν ενσωματώνει διαφορική προστασία έναντι ρευμάτων διαρροής προς γη.

Όταν η εγκατάσταση απαιτεί διαφορική προστασία, πρέπει να εγκατασταθεί επιπλέον κατάλληλη διάταξη υπολειμματικού ρεύματος.

Τεχνικά χαρακτηριστικά του Schneider Electric GV3P80

• Μάρκα: Schneider Electric.
• Κωδικός: GV3P80.
• Σειρά: TeSys Deca.
• Οικογένεια: TeSys GV3.
• Πλαίσιο: μέγεθος 3.
• Τύπος: αυτόματος διακόπτης κινητήρα / θερμομαγνητικό guardamotor.
• Εφαρμογή: προστασία κινητήρων.
• Αριθμός πόλων: 3P.
• Τεχνολογία: θερμομαγνητική.
• Ονομαστικό ρεύμα: 80 A.
• Εύρος θερμικής ρύθμισης: 70-80 A.
• Ρεύμα μαγνητικής απόζευξης: 1.120 A.
• Ευαισθησία σε απώλεια φάσης: ναι.
• Μέγιστη ισχύς κινητήρα στα 400/415 V: 45 kW.
• Μέγιστη ισχύς κινητήρα στα 500 V: 45 kW.
• Μέγιστη ισχύς κινητήρα στα 690 V: 55 kW.
• Icu στα 230/240 V: 65 kA.
• Icu στα 400/415 V: 50 kA.
• Icu στα 440 V: 50 kA.
• Icu στα 500 V: 12 kA.
• Icu στα 690 V: 6 kA.
• Ics στα 400/415 V: 60 % του Icu, 30 kA.
• Κατηγορία χρήσης: A / AC-3.
• Τάση λειτουργίας Ue: έως 690 V AC.
• Συχνότητα: 50/60 Hz.
• Τάση μόνωσης Ui: 690 V AC.
• Κρουστική αντοχή Uimp: 6 kV.
• Συμβατικό θερμικό ρεύμα Ith: 80 A.
• Απώλεια ισχύος: 8 W ανά πόλο.
• Τύπος χειρισμού: περιστροφική λαβή.
• Κατάλληλο για απομόνωση: ναι.
• Ακροδέκτες: EverLink BTR.
• Ροπή σύσφιξης στα 25 mm²: 5 Nm.
• Ροπή σύσφιξης στα 35 mm²: 8 Nm.
• Τοποθέτηση: ράγα DIN 35 mm ή πλάκα.
• Πλάτος: 55 mm.
• Ύψος: 132 mm.
• Βάθος: 136 mm.
• Βάρος: περίπου 0,96 kg.
• Βαθμός προστασίας: IP20.
• Αντοχή περιβλήματος: IK09.
• Μηχανική αντοχή: 50.000 κύκλοι.
• Ηλεκτρική αντοχή: 20.000 κύκλοι σε AC-3 στα 415 V.
• Μέγιστη συχνότητα χειρισμών: 25 κύκλοι/ώρα.
• Θερμοκρασία λειτουργίας: -20 έως 60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως 80 °C.
• Μέγιστο υψόμετρο λειτουργίας: 3.000 m.
• Κύρια πρότυπα: EN/IEC 60947-2 και EN/IEC 60947-4-1.
• EAN: 3606481304568.

Guardamotor υψηλής ικανότητας με συνδέσεις EverLink

Ο Schneider Electric TeSys Deca GV3P80 προσφέρει μια συμπαγή λύση για την προστασία τριφασικών κινητήρων υψηλής ισχύος. Το θερμικό εύρος 70 έως 80 A, η μαγνητική απόζευξη 1.120 A και η ικανότητα διακοπής 50 kA στα 400/415 V επιτρέπουν τη χρήση του σε κινητήρες έως 45 kW σε απαιτητικές βιομηχανικές εγκαταστάσεις.

Οι ακροδέκτες EverLink βοηθούν στη διατήρηση αξιόπιστης ηλεκτρικής σύνδεσης μακροπρόθεσμα, ενώ το πλάτος των 55 mm, η τοποθέτηση σε DIN και η δυνατότητα συνδυασμού με contactors TeSys διευκολύνουν την κατασκευή συμπαγών και συντονισμένων εκκινητών.

Σημαντικό: το GV3P80 παρέχει θερμομαγνητική προστασία του κινητήρα, αλλά δεν ενσωματώνει διαφορική προστασία. Η θερμική ρύθμιση πρέπει να προσαρμόζεται στο πραγματικό ονομαστικό ρεύμα του κινητήρα και η ικανότητα διακοπής πρέπει να ελέγχεται σε σχέση με το διαθέσιμο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης.
