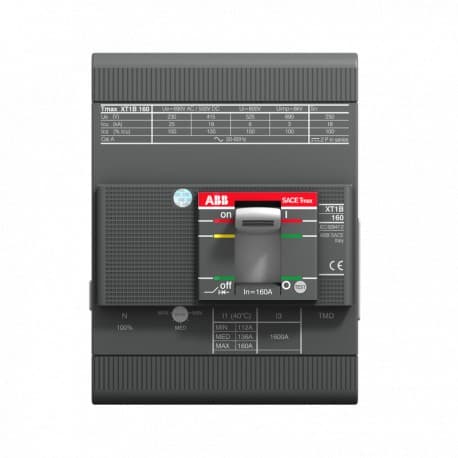

Αυτόματος διακόπτης χυτευμένου περιβλήματος ABB Tmax XT1C 160 TMD 160A 4P σταθερός

Ο αυτόματος διακόπτης χυτευμένου περιβλήματος ABB Tmax XT1C 160 TMD, κωδικός 1SDA067410R1, είναι μια διάταξη προστασίας 4 πόλων και 160 A σχεδιασμένη για την προστασία και τη ζεύξη κυκλωμάτων ηλεκτρικής διανομής. Ενσωματώνει θερμομαγνητικό αποζεύκτη TMD με ρυθμιζόμενη θερμική προστασία μεταξύ 112 και 160 A και σταθερή μαγνητική απόζευξη στα 1600 A, προσφέροντας προστασία έναντι υπερφορτίσεων και βραχυκυκλωμάτων.

Η έκδοση αυτή ανήκει στη σειρά ABB SACE Tmax XT και χρησιμοποιεί το πλαίσιο XT1 σε σταθερή εκτέλεση, με εμπρόσθιες συνδέσεις. Η οριακή ικανότητα διακοπής Icu φτάνει τα 25 kA στα 380/415 V AC, ενώ στα 220/230 V AC φτάνει έως 40 kA. Ο τέταρτος πόλος διαθέτει προστασία ουδετέρου στο 100 % του ρεύματος φάσης, με την ένδειξη InN=100% από την ABB.

Αυτόματος διακόπτης χυτευμένου περιβλήματος ABB Tmax XT1C

Η σειρά Tmax XT έχει αναπτυχθεί για τη διανομή και προστασία ισχύος σε ηλεκτρικούς πίνακες βιομηχανικών, τριτογενών και υποδομικών εγκαταστάσεων. Το μοντέλο XT1C 160 συνδυάζει συμπαγείς διαστάσεις με ονομαστικό ρεύμα 160 A και τις επιδόσεις προστασίας που χαρακτηρίζουν έναν αυτόματο διακόπτη χυτευμένου περιβλήματος.

Η σταθερή εκτέλεση είναι ιδιαίτερα κατάλληλη για εγκαταστάσεις όπου ο διακόπτης παραμένει μόνιμα τοποθετημένος στον ηλεκτρικό πίνακα. Οι εμπρόσθιοι ακροδέκτες διευκολύνουν τη σύνδεση αγωγών ή ζυγών σύμφωνα με τη διαμόρφωση που προβλέπει η ABB.

4 πόλοι με ουδέτερο προστατευμένο στο 100 %

Ο ABB 1SDA067410R1 διαθέτει τέσσερις πόλους και είναι διαμορφωμένος με InN=100%. Αυτό σημαίνει ότι ο πόλος του ουδετέρου είναι διαστασιολογημένος για την ίδια ονομαστική ένταση με τους πόλους φάσης.

Η διαμόρφωση αυτή είναι ιδιαίτερα κατάλληλη για τριφασικά δίκτυα με ουδέτερο, όπου απαιτείται ταυτόχρονη απόζευξη και των τεσσάρων αγωγών και προστασία του ουδετέρου διαστασιολογημένη στο 100 % του ονομαστικού ρεύματος.

Θερμομαγνητικός αποζεύκτης TMD

Ο διακόπτης ενσωματώνει μονάδα απόζευξης TMD, σχεδιασμένη να παρέχει προστασία έναντι δύο βασικών τύπων ηλεκτρικών σφαλμάτων:

• Υπερφορτίσεις: μέσω ρυθμιζόμενης θερμικής απόζευξης.
• Βραχυκυκλώματα: μέσω στιγμιαίας μαγνητικής απόζευξης σταθερής τιμής.

Στη συγκεκριμένη αναφορά, η θερμική προστασία μπορεί να ρυθμιστεί μεταξύ 0,7 και 1 φορές του ονομαστικού ρεύματος, δηλαδή μεταξύ 112 και 160 A. Με αυτόν τον τρόπο, ο διακόπτης μπορεί να προσαρμοστεί με μεγαλύτερη ακρίβεια στα χαρακτηριστικά του κυκλώματος που πρέπει να προστατεύσει.

Το μαγνητικό κατώφλι είναι σταθερό στα 1600 A, δηλαδή 10 φορές το ονομαστικό ρεύμα του διακόπτη, επιτρέποντας ταχεία απόκριση σε υψηλά ρεύματα βραχυκυκλώματος.

Προστασία έναντι υπερφορτίσεων

Το θερμικό τμήμα του ρελέ TMD παρακολουθεί την ένταση που διαρρέει το κύκλωμα. Όταν για ορισμένο χρονικό διάστημα διατηρείται ρεύμα μεγαλύτερο από την τιμή που έχει ρυθμιστεί, ο διακόπτης ενεργεί για να αποσυνδέσει την εγκατάσταση και να προστατεύσει τους αγωγούς και τον εξοπλισμό από τις θερμικές επιπτώσεις μιας υπερφόρτισης.

Το εύρος ρύθμισης από 112 έως 160 A επιτρέπει την προσαρμογή της ρύθμισης στις συνθήκες σχεδιασμού της εγκατάστασης, πάντα σύμφωνα με τη διατομή των αγωγών, το φορτίο και τα κριτήρια προστασίας που έχουν καθοριστεί στο ηλεκτρολογικό έργο.

Σταθερή μαγνητική απόζευξη 1600 A

Σε περίπτωση βραχυκυκλώματος, η μαγνητική προστασία ενεργοποιείται γρήγορα όταν επιτευχθεί το καθορισμένο κατώφλι. Στον ABB Tmax XT1C της συγκεκριμένης αναφοράς, η μαγνητική απόζευξη είναι σταθερή στα 1600 A.

Η λειτουργία αυτή συμβάλλει στον περιορισμό των θερμικών και ηλεκτροδυναμικών επιπτώσεων που προκαλούνται από υψηλά ρεύματα σφάλματος και αποτελεί, μαζί με τη θερμική απόζευξη, τη βάση της θερμομαγνητικής προστασίας του διακόπτη.

Ικανότητα διακοπής έως 25 kA στα 415 V

Ο ABB XT1C 160 διαθέτει διαφορετικές ικανότητες διακοπής ανάλογα με την τάση της εγκατάστασης. Η ABB ορίζει για αυτή την έκδοση τις ακόλουθες τιμές οριακής ικανότητας διακοπής Icu:

• 220/230 V AC: 40 kA.
• 380/415 V AC: 25 kA.
• 440 V AC: 25 kA.
• 500 V AC: 18 kA.
• 690 V AC: 4 kA.

Η επιλογή του διακόπτη πρέπει να γίνεται ελέγχοντας ότι η ικανότητα διακοπής είναι κατάλληλη για το προβλεπόμενο ρεύμα βραχυκυκλώματος στο συγκεκριμένο σημείο της εγκατάστασης.

Τάση λειτουργίας έως 690 V AC

Ο διακόπτης έχει σχεδιαστεί για λειτουργία με ονομαστική τάση λειτουργίας έως 690 V AC. Η ABB ορίζει επίσης ονομαστική τάση μόνωσης Ui 800 V και ονομαστική αντοχή σε κρουστική τάση Uimp 8 kV.

Τα χαρακτηριστικά αυτά επιτρέπουν τη χρήση του Tmax XT1C σε ευρύ φάσμα δικτύων διανομής χαμηλής τάσης, πάντα με σεβασμό στις αντίστοιχες επιδόσεις διακοπής για κάθε τάση.

Σταθερή τοποθέτηση με εμπρόσθιους ακροδέκτες

Η σήμανση F F αυτού του μοντέλου υποδηλώνει σταθερή εκτέλεση με εμπρόσθιους ακροδέκτες. Η μορφή αυτή προορίζεται για μόνιμη τοποθέτηση του διακόπτη μέσα στον ηλεκτρικό πίνακα και επιτρέπει τις συνδέσεις από την εμπρόσθια πλευρά της συσκευής.

Η σταθερή διαμόρφωση παρέχει μια στιβαρή λύση για γενικούς πίνακες, δευτερεύοντες πίνακες, μηχανήματα και συστήματα διανομής όπου δεν απαιτείται έκδοση plug-in ή αποσπώμενη.

Εφαρμογές του ABB Tmax XT1C 160

Λόγω των ηλεκτρικών χαρακτηριστικών του και του ονομαστικού ρεύματος 160 A, αυτός ο αυτόματος διακόπτης μπορεί να χρησιμοποιηθεί σε πολλές εφαρμογές διανομής ενέργειας, μεταξύ των οποίων:

• Γενικοί πίνακες χαμηλής τάσης.
• Δευτερεύοντες πίνακες διανομής.
• Βιομηχανικές εγκαταστάσεις.
• Εμπορικά και τριτογενή κτίρια.
• Ηλεκτρικές εγκαταστάσεις υποδομών.
• Προστασία γραμμών και τροφοδοτικών.
• Πίνακες μηχανημάτων και διεργασιών.
• Τριφασικές εγκαταστάσεις με ουδέτερο αγωγό.

Τεχνικά χαρακτηριστικά του ABB 1SDA067410R1

• Μάρκα: ABB.
• Κωδικός: 1SDA067410R1.
• Οικογένεια: SACE Tmax XT.
• Μοντέλο: XT1C 160 TMD 160-1600 4P F F InN=100%.
• Τύπος: αυτόματος διακόπτης χυτευμένου περιβλήματος.
• Μέγεθος πλαισίου: XT1.
• Ονομαστικό ρεύμα In: 160 A.
• Αριθμός πόλων: 4.
• Προστασία ουδετέρου: 100 % του ονομαστικού ρεύματος.
• Μονάδα απόζευξης: θερμομαγνητική TMD.
• Θερμική ρύθμιση: 112-160 A.
• Σχετική θερμική ρύθμιση: 0,7-1 x In.
• Μαγνητική απόζευξη: σταθερή στα 1600 A.
• Icu στα 220/230 V AC: 40 kA.
• Icu στα 380/415 V AC: 25 kA.
• Icu στα 440 V AC: 25 kA.
• Icu στα 500 V AC: 18 kA.
• Icu στα 690 V AC: 4 kA.
• Μέγιστη ονομαστική τάση λειτουργίας: 690 V AC.
• Ονομαστική τάση μόνωσης Ui: 800 V.
• Κρουστική αντοχή Uimp: 8 kV.
• Πρότυπο: IEC 60947-2.
• Τύπος εγκατάστασης: σταθερή.
• Τύπος ακροδέκτη: εμπρόσθιος.
• Περίπου ύψος: 130 mm.
• Περίπου πλάτος: 101,2 mm.
• Περίπου βάθος: 70 mm.
• Περίπου βάρος: 1,3 kg.

Συμπαγής σχεδίαση για πίνακες διανομής

Το πλαίσιο ABB Tmax XT1 έχει αναπτυχθεί ώστε να συγκεντρώνει υψηλές επιδόσεις προστασίας σε μειωμένες διαστάσεις. Η τετραπολική έκδοση παρουσιάζει περίπου διαστάσεις 130 x 101,2 x 70 mm, διευκολύνοντας την ενσωμάτωσή της σε πίνακες όπου η αξιοποίηση του χώρου είναι σημαντικός παράγοντας.

Η οικογένεια Tmax XT διαθέτει επίσης ευρεία γκάμα μηχανικών και ηλεκτρικών αξεσουάρ που επιτρέπουν την προσαρμογή του διακόπτη σε διαφορετικές ανάγκες σηματοδότησης, χειρισμού και εποπτείας.

Αξιόπιστη προστασία για εγκαταστάσεις έως 160 A

Ο αυτόματος διακόπτης ABB Tmax XT1C 160 TMD 1SDA067410R1 συνδυάζει προστασία έναντι υπερφορτίσεων και βραχυκυκλωμάτων, τέσσερις πόλους με ουδέτερο προστατευμένο στο 100 %, θερμική ρύθμιση μεταξύ 112 και 160 A και ικανότητα διακοπής 25 kA στα 380/415 V.

Η σταθερή εκτέλεση, οι εμπρόσθιες συνδέσεις και το συμπαγές πλαίσιο XT1 τον καθιστούν μια ιδιαίτερα κατάλληλη λύση για ηλεκτρικούς πίνακες διανομής που απαιτούν αυτόματο διακόπτη χυτευμένου περιβλήματος 160 A με ρυθμιζόμενη θερμομαγνητική προστασία.

Σημαντικό: η επιλογή και η ρύθμιση του διακόπτη πρέπει να γίνεται λαμβάνοντας υπόψη το ρεύμα σχεδιασμού, τη διατομή και την ικανότητα των αγωγών, το προβλεπόμενο ρεύμα βραχυκυκλώματος, τον συντονισμό με τις υπόλοιπες προστασίες και τα γενικά χαρακτηριστικά της εγκατάστασης.
