Σφιγκτήρας διαμέτρου 32 mm τύπου "U" και 32 kN

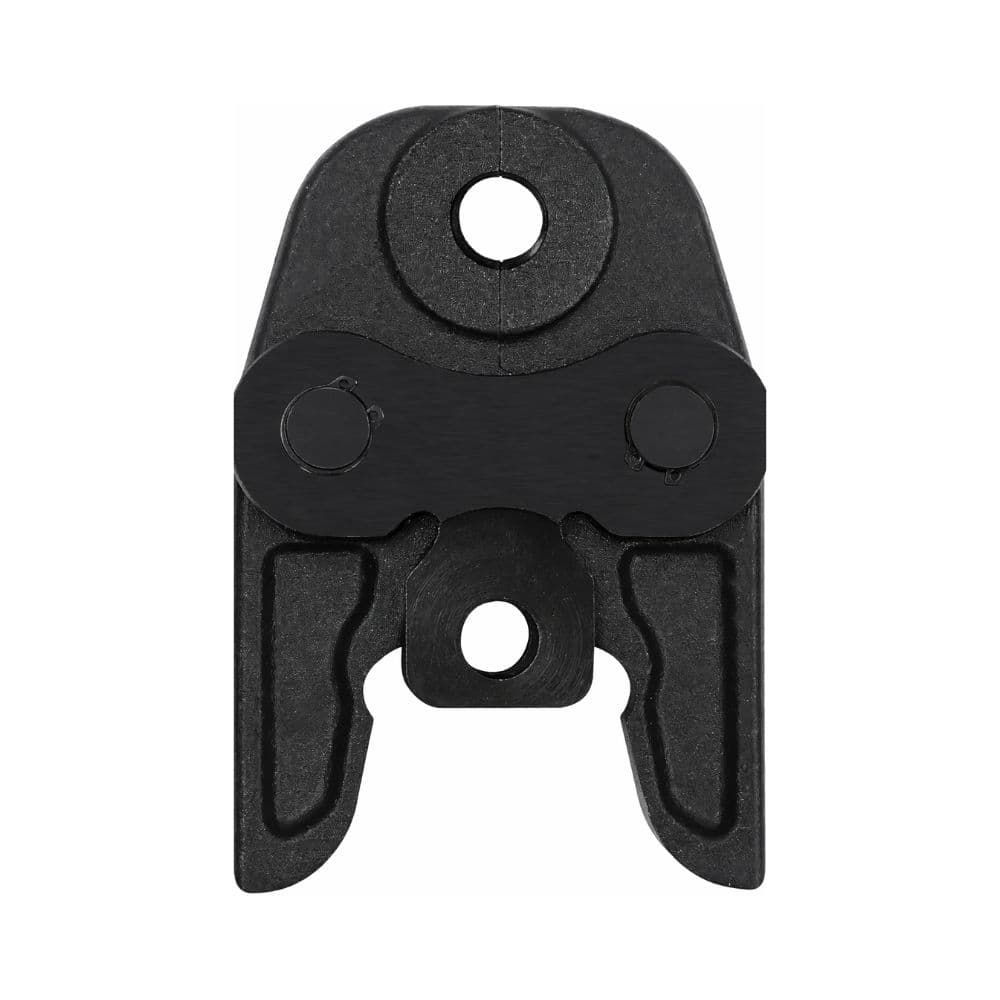

Το σφιγκτήρας BARA 32053232 είναι ένα επαγγελματικό εξάρτημα για εργαλεία πρεσαρίσματος, σχεδιασμένο για τη δημιουργία συνδέσεων σε διάμετρο 32 mm με προφίλ U. Καταταγμένο στην κατηγορία 32 kN, επιτρέπει την εργασία με σωλήνες και συμβατά εξαρτήματα που απαιτούν συγκεκριμένα γεωμετρία πρεσαρίσματος U32.

Είναι ιδιαίτερα κατάλληλο για επαγγελματικές εργασίες υδραυλικών, θέρμανσης και εγκαταστάσεων με συστήματα πρεσαριστών σωληνώσεων. Πριν από τη χρήση του πρέπει πάντα να ελέγχεται ότι το εγκατεστημένο εξάρτημα δέχεται προφίλ U 32 mm και ότι η πρεσαριστική μηχανή είναι συμβατή με αυτόν τον τύπο και την κατηγορία σφιγκτήρα.

Σφιγκτήρας πρεσαρίσματος U32

Η αναφορά 32053232 αντιστοιχεί σε σφιγκτήρα 32 mm με προφίλ πρεσαρίσματος U. Η ένδειξη U32 επιτρέπει την άμεση αναγνώριση τόσο της διαμέτρου εργασίας όσο και του περιγράμματος που πρέπει να εφαρμοστεί στο εξάρτημα.

Σε μια εγκατάσταση με press-fitting, το προφίλ του σφιγκτήρα αποτελεί θεμελιώδη παράμετρο, καθώς καθορίζει τη γεωμετρία με την οποία συμπιέζεται το δακτύλιο ή το σώμα πρεσαρίσματος του fitting.

Σχεδιασμένος για διάμετρο 32 mm

Αυτός ο σφιγκτήρας έχει διαστασιολογηθεί ειδικά για εργασία με σωλήνες και εξαρτήματα 32 mm συμβατά.

Η διάμετρος του σφιγκτήρα πρέπει να ταιριάζει ακριβώς με τη διάμετρο του εξαρτήματος που πρόκειται να πρεσαριστεί. Η χρήση λανθασμένης διάστασης εμποδίζει την επίτευξη της γεωμετρίας συμπίεσης που έχει προβλέψει ο κατασκευαστής του συστήματος.

Προφίλ πρεσαρίσματος U

Το BARA 32053232 χρησιμοποιεί προφίλ U, μια συνηθισμένη γεωμετρία σε ορισμένα επαγγελματικά συστήματα πολυστρωματικού σωλήνα και άλλα συστήματα πρεσαριστών εξαρτημάτων.

Κατά τον κύκλο πρεσαρίσματος, η μηχανή κλείνει τον σφιγκτήρα γύρω από το εξάρτημα και μεταδίδει πάνω του την απαραίτητη δύναμη ακολουθώντας το εσωτερικό σχήμα του προφίλ U.

Δεν πρέπει να αντικαθίσταται αυτό το προφίλ με σφιγκτήρες TH, H, M, V ή άλλες γεωμετρίες, εκτός αν ο κατασκευαστής του συστήματος σωληνώσεων επιτρέπει ρητά αυτή τη συμβατότητα.

Κατηγορία πρεσαρίσματος 32 kN

Ο σφιγκτήρας αναγνωρίζεται στην κατηγορία 32 kN.

Η ένδειξη αυτή αναφέρεται στην κατηγορία του εργαλείου πρεσαρίσματος για την οποία έχει σχεδιαστεί. Η δύναμη παράγεται από την πρεσαριστική μηχανή και μεταδίδεται στο εξάρτημα μέσω του σφιγκτήρα.

Οι τυπικοί σφιγκτήρες προφίλ U που χρησιμοποιούνται σε επαγγελματικά εργαλεία 32 kN περιλαμβάνουν συνήθως διαστάσεις όπως U16, U20, U25 και U32.

Για επαγγελματικές εγκαταστάσεις υδραυλικών και θέρμανσης

Ο σφιγκτήρας BARA U32 απευθύνεται σε εγκαταστάτες που εργάζονται με συστήματα σύνδεσης μέσω πρεσαρίσματος.

Όταν ο κατασκευαστής του συστήματος ορίζει προφίλ U, μπορεί να χρησιμοποιηθεί σε εφαρμογές όπως:

• Εγκαταστάσεις υδραυλικών.
• Δίκτυα διανομής νερού.
• Εγκαταστάσεις θέρμανσης.
• Συμβατά συστήματα πολυστρωματικού σωλήνα.
• Ανακαινίσεις υφιστάμενων εγκαταστάσεων.
• Συναρμολόγηση εξαρτημάτων μέσω press-fitting.

Συμβατό με πολυστρωματικά συστήματα που απαιτούν προφίλ U

Η BARA διαθέτει εργαλεία πρεσαρίσματος για πολυστρωματικό σωλήνα εξοπλισμένα με σφιγκτήρες προφίλ U σε διαμέτρους 16, 20, 25 και 32 mm, με αυτήν την αναφορά να αντιστοιχεί στη διάσταση U32 της σειράς.

Ωστόσο, δεν χρησιμοποιούν όλα τα πολυστρωματικά εξαρτήματα 32 mm απαραίτητα το ίδιο προφίλ. Η τεκμηρίωση του κατασκευαστή του fitting πρέπει να αναφέρει ρητά ότι το εξάρτημα δέχεται περίγραμμα U.

Μεταδίδει τη δύναμη της πρεσαριστικής μηχανής στο εξάρτημα

Ο σφιγκτήρας αποτελεί το στοιχείο που βρίσκεται ανάμεσα στην πρεσαριστική μηχανή και το εξάρτημα. Κατά τον κύκλο εργασίας, μεταδίδει τη δύναμη που αναπτύσσει το εργαλείο και διαμορφώνει το fitting μέσω της γεωμετρίας του εσωτερικού του προφίλ.

Πριν από το πρεσάρισμα πρέπει να συμπίπτουν σωστά:

• Διάμετρος: 32 mm.
• Απαιτούμενο προφίλ του εξαρτήματος: U.
• Κατηγορία του εργαλείου: συμβατή με σφιγκτήρες 32 kN.
• Σύστημα σύνδεσης: συμβατό μεταξύ μηχανής και σφιγκτήρα.

Μεμονωμένος σφιγκτήρας για τη συμπλήρωση του επαγγελματικού εξοπλισμού

Το BARA 32053232 διατίθεται ως μεμονωμένος σφιγκτήρας, επομένως είναι κατάλληλο για τη συμπλήρωση ενός σετ πρεσαρίσματος ή για τη διάθεση ειδικά της διάστασης U32 όταν υπάρχει ήδη συμβατή μηχανή.

Μπορεί επίσης να χρησιμοποιηθεί για την αντικατάσταση άλλου σφιγκτήρα της ίδιας διαμέτρου και προφίλ όταν απαιτείται ανανέωση του εξοπλισμού, πάντα αφού ελεγχθεί η συμβατότητα με την πρεσαριστική μηχανή.

Συνήθης σειρά σφιγκτήρων BARA προφίλ U

Στον εξοπλισμό πρεσαρίσματος πολυστρωματικού σωλήνα BARA συναντώνται συνήθως οι ακόλουθες διαστάσεις προφίλ U:

• U16: διάμετρος 16 mm.
• U20: διάμετρος 20 mm.
• U25: διάμετρος 25 mm.
• U32: διάμετρος 32 mm.

Αυτή η ποικιλία επιτρέπει τη χρήση της ίδιας οικογένειας εργαλείων για διαφορετικές συνηθισμένες διαμέτρους εγκαταστάσεων πολυστρωματικού σωλήνα, επιλέγοντας σε κάθε σύνδεση τον αντίστοιχο σφιγκτήρα.

Έλεγχοι πριν από την πραγματοποίηση πρεσαρίσματος

Πριν από τη χρήση του σφιγκτήρα συνιστάται να ελέγχεται:

• Ότι ο σωλήνας και το εξάρτημα έχουν ονομαστική διάμετρο 32 mm.
• Ότι ο κατασκευαστής του εξαρτήματος ορίζει προφίλ U.
• Ότι η πρεσαριστική μηχανή είναι συμβατή με τον σφιγκτήρα.
• Ότι το εργαλείο δέχεται την αντίστοιχη κατηγορία πρεσαρίσματος.
• Ότι ο σφιγκτήρας έχει τοποθετηθεί και ασφαλιστεί σωστά στη μηχανή.
• Ότι η εσωτερική επιφάνεια πρεσαρίσματος είναι καθαρή.
• Ότι δεν υπάρχουν ζημιές, παραμορφώσεις ή ασυνήθιστη φθορά.
• Ότι ο σωλήνας έχει κοπεί και προετοιμαστεί σύμφωνα με τις οδηγίες του κατασκευαστή του.
• Ότι το εξάρτημα έχει εισαχθεί σωστά πριν από την έναρξη του κύκλου.

Σημασία της χρήσης του σωστού προφίλ

Το προφίλ αποτελεί μέρος του σχεδιασμού του συστήματος σύνδεσης. Παρότι δύο εξαρτήματα μπορεί να έχουν την ίδια διάμετρο 32 mm, ενδέχεται να απαιτούν διαφορετικές γεωμετρίες πρεσαρίσματος.

Η χρήση σφιγκτήρα με διαφορετικό περίγραμμα από το προβλεπόμενο μπορεί να προκαλέσει λανθασμένη παραμόρφωση του fitting και να θέσει σε κίνδυνο τη σύνδεση.

Για τον λόγο αυτό, η ονομασία U32 πρέπει να ελέγχεται πάντα σε σχέση με τις τεχνικές προδιαγραφές του εγκατεστημένου συστήματος.

Συντήρηση του σφιγκτήρα

Οι σφιγκτήρες υπόκεινται επανειλημμένα σε υψηλές μηχανικές καταπονήσεις, επομένως πρέπει να επιθεωρούνται και να διατηρούνται σε καλή κατάσταση.

Συνιστάται να διατηρούνται καθαρές οι επιφάνειες πρεσαρίσματος, να ελέγχεται ότι οι αρθρώσεις κινούνται σωστά και να επιθεωρείται περιοδικά αν υπάρχουν παραμορφώσεις, ρωγμές ή σημάδια υπερβολικής φθοράς.

Ένας κατεστραμμένος ή υπερβολικά φθαρμένος σφιγκτήρας δεν πρέπει να χρησιμοποιείται, καθώς μπορεί να αλλοιώσει την τελική γεωμετρία του πρεσαρίσματος.

Χαρακτηριστικά του σφιγκτήρα BARA 32053232

• Μάρκα: BARA.
• Κωδικός: 32053232.
• Τύπος: σφιγκτήρας για εργαλείο πρεσαρίσματος.
• Διάμετρος: 32 mm.
• Προφίλ πρεσαρίσματος: U.
• Ονομασία: U32.
• Κατηγορία πρεσαρίσματος: 32 kN.
• Εφαρμογή: πρεσάρισμα συμβατών σωλήνων και εξαρτημάτων.
• Χρήση: επαγγελματική.

Σφιγκτήρας BARA U32 για εγκαταστάσεις με πρεσάρισμα

Το BARA 32053232 παρέχει στον εγκαταστάτη έναν ειδικό σφιγκτήρα για τη δημιουργία συνδέσεων σε 32 mm με προφίλ U. Η διαμόρφωσή του επιτρέπει τη συμπλήρωση του εξοπλισμού μιας συμβατής πρεσαριστικής μηχανής με μία από τις συνηθισμένες διαστάσεις στα συστήματα πολυστρωματικού σωλήνα.

Για να επιτευχθεί μια ασφαλής σύνδεση σύμφωνα με τις προδιαγραφές του συστήματος, πρέπει πάντα να ελέγχονται από κοινού η συμβατότητα της πρεσαριστικής μηχανής, η κατηγορία 32 kN, το προφίλ U32 και το εξάρτημα που πρόκειται να πρεσαριστεί.
