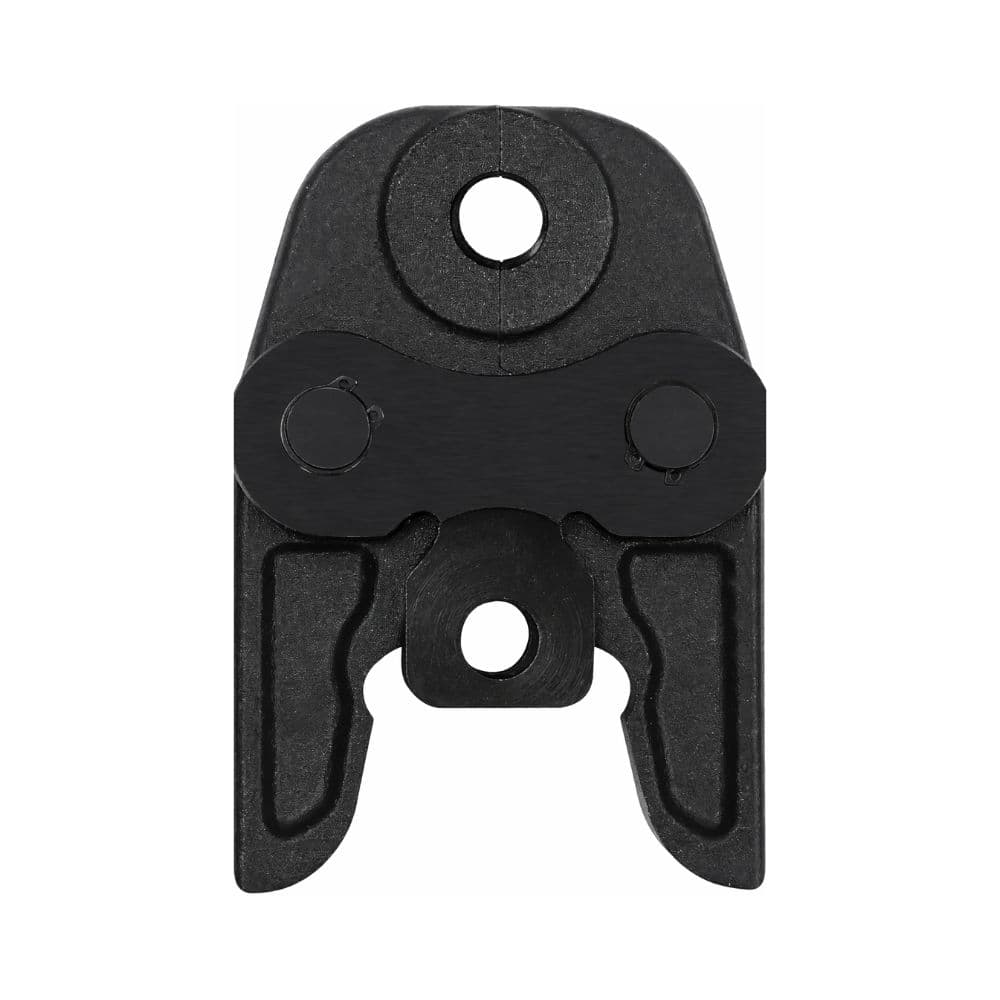

Σφιγκτήρας διαμέτρου 20 mm τύπου "U" και 32 kN

Το σφιγκτήρας BARA 32052020 είναι ένα επαγγελματικό εξάρτημα για εργαλεία πρεσαρίσματος, σχεδιασμένο ειδικά για τη δημιουργία συνδέσεων σε διάμετρο 20 mm με προφίλ U. Κατατάσσεται στην κατηγορία 32 kN και επιτρέπει την εργασία με συμβατούς σωλήνες και εξαρτήματα που απαιτούν αυτή τη διάσταση και γεωμετρία πρεσαρίσματος.

Η διαμόρφωση U20 είναι ιδιαίτερα κατάλληλη για επαγγελματικές εργασίες υδραυλικών, θέρμανσης και συναρμολόγησης συστημάτων σωληνώσεων μέσω πρεσαρίσματος. Για να πραγματοποιηθεί σωστή σύνδεση, είναι απαραίτητο να ελεγχθεί ότι το χρησιμοποιούμενο εξάρτημα δέχεται προφίλ U 20 mm και ότι η πρεσαριστική μηχανή είναι συμβατή με τον σφιγκτήρα.

Σφιγκτήρας πρεσαρίσματος U20

Η αναφορά 32052020 αντιστοιχεί συγκεκριμένα σε έναν σφιγκτήρα 20 mm με προφίλ U. Η ονομασία U20 επιτρέπει την άμεση αναγνώριση τόσο της διαμέτρου εργασίας όσο και του περιγράμματος που χρησιμοποιείται για τη συμπίεση του εξαρτήματος.

Στα συστήματα press-fitting, η γεωμετρία του σφιγκτήρα αποτελεί θεμελιώδη παράμετρο, καθώς καθορίζει τη μορφή με την οποία παραμορφώνεται η ζώνη πρεσαρίσματος του fitting κατά τον κύκλο εργασίας.

Για σωλήνες και εξαρτήματα 20 mm

Αυτός ο σφιγκτήρας έχει διαστασιολογηθεί για εργασία με συμβατά εξαρτήματα 20 mm.

Η διάμετρος πρέπει να ταιριάζει με το εξάρτημα που πρόκειται να πρεσαριστεί. Ένας σφιγκτήρας άλλης διάστασης δεν αναπαράγει τη γεωμετρία που προβλέπεται για σύνδεση 20 mm και δεν πρέπει να χρησιμοποιείται ως αντικατάσταση.

Προφίλ πρεσαρίσματος U

Το BARA 32052020 χρησιμοποιεί προφίλ U, ένα από τα περιγράμματα που χρησιμοποιούνται σε επαγγελματικά συστήματα σύνδεσης μέσω πρεσαρίσματος.

Κατά τον κύκλο, η μηχανή κλείνει τον σφιγκτήρα γύρω από το εξάρτημα και μεταδίδει σε αυτό τη δύναμη πρεσαρίσματος ακολουθώντας την εσωτερική γεωμετρία του προφίλ U.

Δεν πρέπει να αντικαθίσταται το προφίλ U με προφίλ TH, H, M, V ή άλλες γεωμετρίες, εκτός αν ο κατασκευαστής του συστήματος σωληνώσεων ή εξαρτημάτων υποδεικνύει ρητά αυτή τη συμβατότητα.

Κατηγορία πρεσαρίσματος 32 kN

Ο σφιγκτήρας BARA 32052020 κατατάσσεται στην κατηγορία 32 kN.

Η ένδειξη αυτή αναφέρεται στην κατηγορία του συστήματος πρεσαρίσματος με το οποίο λειτουργεί ο σφιγκτήρας. Η απαιτούμενη δύναμη για την πραγματοποίηση της σύνδεσης παράγεται από την πρεσαριστική μηχανή και μεταδίδεται στο εξάρτημα μέσω του σφιγκτήρα.

Πριν από τη χρήση πρέπει να ελέγχεται η μηχανική συμβατότητα μεταξύ της πρεσαριστικής μηχανής και του σφιγκτήρα, καθώς και η καταλληλότητα του εργαλείου για αυτή την κατηγορία πρεσαρίσματος.

Κατάλληλος για επαγγελματικές εγκαταστάσεις

Ο σφιγκτήρας BARA U20 προορίζεται για επαγγελματικές εργασίες που πραγματοποιούνται με συστήματα σωληνώσεων και πρεσαριστά εξαρτήματα.

Εφόσον ο κατασκευαστής του συστήματος ορίζει προφίλ U, μπορεί να χρησιμοποιηθεί σε εφαρμογές όπως:

• Εγκαταστάσεις υδραυλικών.
• Δίκτυα διανομής νερού.
• Εγκαταστάσεις θέρμανσης.
• Συμβατά συστήματα πολυστρωματικών σωλήνων.
• Ανακαινίσεις και επεκτάσεις εγκαταστάσεων.
• Συναρμολόγηση εξαρτημάτων μέσω press-fitting.

Για πολυστρωματικά συστήματα συμβατά με προφίλ U

Η BARA διαθέτει εργαλεία για πολυστρωματικό σωλήνα συνοδευόμενα από σφιγκτήρες προφίλ U σε διαμέτρους 16, 20, 25 και 32 mm. Η αναφορά 32052020 αντιστοιχεί συγκεκριμένα στη διάσταση U20.

Αυτό δεν σημαίνει ότι οποιοδήποτε πολυστρωματικό εξάρτημα 20 mm δέχεται αυτό το προφίλ. Πριν από το πρεσάρισμα πρέπει πάντα να επαληθεύεται ότι ο κατασκευαστής του fitting επιτρέπει το περίγραμμα U.

Στοιχείο που μεταδίδει τη δύναμη της πρεσαριστικής μηχανής

Ο σφιγκτήρας λειτουργεί ως στοιχείο σύνδεσης μεταξύ της πρεσαριστικής μηχανής και του εξαρτήματος. Κατά το κλείσιμο, μεταδίδει τη δύναμη που αναπτύσσει το εργαλείο και διαμορφώνει το fitting σύμφωνα με την εσωτερική γεωμετρία του ίδιου του σφιγκτήρα.

Για να πραγματοποιηθεί σωστά μια σύνδεση πρέπει να συμπίπτουν οι ακόλουθες παράμετροι:

• Διάμετρος: 20 mm.
• Απαιτούμενο προφίλ από το εξάρτημα: U.
• Κατηγορία πρεσαρίσματος: συμβατή με 32 kN.
• Σύζευξη: συμβατή μεταξύ της πρεσαριστικής μηχανής και του σφιγκτήρα.

Μεμονωμένος σφιγκτήρας για τη συμπλήρωση του εξοπλισμού πρεσαρίσματος

Το BARA 32052020 διατίθεται ως μεμονωμένος σφιγκτήρας, επιτρέποντας τη συμπλήρωση ενός σετ εργαλείων πρεσαρίσματος με μέγεθος U20 χωρίς να απαιτείται εκ νέου αγορά όλων των μεγεθών.

Μπορεί επίσης να χρησιμοποιηθεί ως αντικατάσταση σφιγκτήρα ίδιου προφίλ και διαμέτρου, εφόσον έχει προηγουμένως ελεγχθεί η συμβατότητα με τη μηχανή.

Σειρά BARA σφιγκτήρων προφίλ U

Στη σειρά εργαλείων BARA περιλαμβάνονται οι ακόλουθες συνήθεις διαστάσεις σφιγκτήρων U:

• U16: διάμετρος 16 mm.
• U20: διάμετρος 20 mm.
• U25: διάμετρος 25 mm.
• U32: διάμετρος 32 mm.

Αυτή η ποικιλία επιτρέπει στον επαγγελματία να επιλέγει τον κατάλληλο σφιγκτήρα ανάλογα με τη διάμετρο που χρησιμοποιείται σε κάθε τμήμα της εγκατάστασης.

Έλεγχοι πριν από το πρεσάρισμα

Πριν από την πραγματοποίηση σύνδεσης με το BARA U20 συνιστάται να ελέγξετε:

• Ότι ο σωλήνας και το εξάρτημα είναι 20 mm.
• Ότι ο κατασκευαστής του fitting προβλέπει ή επιτρέπει προφίλ U.
• Ότι η πρεσαριστική μηχανή είναι συμβατή με τον σφιγκτήρα.
• Ότι το εργαλείο υποστηρίζει την αντίστοιχη κατηγορία πρεσαρίσματος.
• Ότι ο σφιγκτήρας έχει τοποθετηθεί και ασφαλιστεί σωστά.
• Ότι η εσωτερική επιφάνεια πρεσαρίσματος είναι καθαρή.
• Ότι δεν υπάρχουν ρωγμές, παραμορφώσεις ή μη φυσιολογική φθορά.
• Ότι ο σωλήνας έχει κοπεί και προετοιμαστεί σωστά.
• Ότι το εξάρτημα έχει εισαχθεί μέχρι τη θέση που υποδεικνύει ο κατασκευαστής του.

Σημασία της χρήσης του σωστού προφίλ

Το περίγραμμα του σφιγκτήρα αποτελεί μέρος του σχεδιασμού του συστήματος σύνδεσης. Δύο εξαρτήματα της ίδιας διαμέτρου μπορεί να απαιτούν διαφορετικά προφίλ πρεσαρίσματος.

Η χρήση διαφορετικής γεωμετρίας από την προβλεπόμενη μπορεί να μεταβάλει την παραμόρφωση του fitting και να θέσει σε κίνδυνο το αποτέλεσμα της σύνδεσης. Για τον λόγο αυτό, η ονομασία U20 πρέπει πάντα να ελέγχεται στη τεκμηρίωση του εγκατεστημένου συστήματος.

Συντήρηση του σφιγκτήρα

Οι σφιγκτήρες πρεσαρίσματος λειτουργούν υπό επαναλαμβανόμενες μηχανικές καταπονήσεις, επομένως πρέπει να διατηρούνται σε καλή κατάσταση.

Συνιστάται να διατηρούνται καθαρές οι επιφάνειες επαφής και πρεσαρίσματος, να ελέγχεται η σωστή κίνηση των αρθρώσεων και να επιθεωρείται περιοδικά το εργαλείο για τυχόν ζημιές ή φθορά.

Δεν πρέπει να χρησιμοποιείται σφιγκτήρας παραμορφωμένος, ραγισμένος ή υπερβολικά φθαρμένος, καθώς μπορεί να αλλοιώσει την τελική γεωμετρία του πρεσαρίσματος.

Χαρακτηριστικά του σφιγκτήρα BARA 32052020

• Μάρκα: BARA.
• Κωδικός: 32052020.
• Τύπος προϊόντος: σφιγκτήρας για εργαλείο πρεσαρίσματος.
• Διάμετρος: 20 mm.
• Προφίλ πρεσαρίσματος: U.
• Ονομασία: U20.
• Κατηγορία πρεσαρίσματος: 32 kN.
• Εφαρμογή: πρεσάρισμα σωλήνων και συμβατών εξαρτημάτων.
• Χρήση: επαγγελματική.

Σφιγκτήρας BARA U20 για εγκαταστάσεις μέσω πρεσαρίσματος

Το BARA 32052020 παρέχει στον εγκαταστάτη έναν ειδικό σφιγκτήρα για τη δημιουργία συνδέσεων 20 mm με προφίλ U. Η μεμονωμένη του μορφή επιτρέπει τη συμπλήρωση του επαγγελματικού εξοπλισμού με μία από τις συνήθεις διαστάσεις σε εγκαταστάσεις πολυστρωματικών σωλήνων.

Για να διασφαλιστεί πρεσάρισμα σύμφωνα με τις προδιαγραφές του συστήματος, πρέπει πάντα να ελέγχονται από κοινού η πρεσαριστική μηχανή, η κατηγορία 32 kN, το προφίλ U20 και το χρησιμοποιούμενο εξάρτημα.
