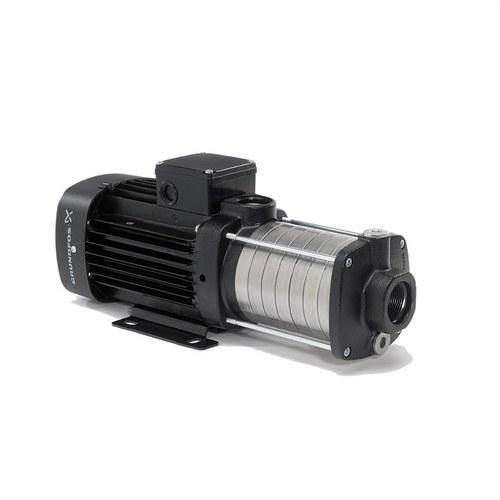

Οριζόντια κανονικοποιημένη αντλία CM 3-4 A-R-A-E-AVBE F-A-A-N

Η αντλία Grundfos CM 3-4 A-R-A-E-AVBE, αναφορά 96806807, αποτελεί μέρος της σειράς οριζόντιων πολυβάθμιων φυγοκεντρικών αντλιών CM, γνωστές για την αξιοπιστία, το χαμηλό επίπεδο θορύβου και τον συμπαγή σχεδιασμό. Σχεδιασμένη για εφαρμογές σε εμπορικά κτίρια, είναι ιδανική για συστήματα θέρμανσης, κλιματισμού και αύξησης πίεσης.

Αυτή η αντλία ενσωματώνει μια διαμόρφωση αξονικής αναρρόφησης και ακτινικής εκφόρτισης, με προωθητές, άξονα και θαλάμους κατασκευασμένους από ανοξείδωτο χάλυβα AISI 304, που εγγυάται αντοχή στη διάβρωση και μακρά διάρκεια ζωής. Το σώμα της αντλίας είναι κατασκευασμένο από χυτοσίδηρο EN-GJL-200. Το μηχανικό σφράγισμα τύπου AVBE είναι σχεδιασμένο με μη ισορροπημένο δακτύλιο, κατάλληλο για την άντληση μη επιθετικού νερού.

Η υδραυλική σύνδεση πραγματοποιείται μέσω εσωτερικών σπειρωμάτων Whitworth (Rp) 1”, διευκολύνοντας την τοποθέτηση σε συμπαγείς εγκαταστάσεις. Η αντλία κινείται από έναν τριφασικό κινητήρα IEC IE2 0,46 kW, με εξαναγκασμένο αερισμό και βαθμό προστασίας IP55, που της επιτρέπει να λειτουργεί συνεχώς και με ασφάλεια σε απαιτητικές συνθήκες.

Συνιστώμενες εφαρμογές

• Αύξηση πίεσης σε εγκαταστάσεις νερού
• Κυκλοφορία σε συστήματα θέρμανσης και ψύξης
• Συμπαγείς μονάδες κλιματισμού και πίεσης

Υδραυλικά χαρακτηριστικά

• Ονομαστική ροή: 3,1 m³/h
• Ονομαστικό ύψος: 27,68 m
• Ταχύτητα λειτουργίας: 2900 rpm
• Θερμοκρασία υγρού: -20 °C έως 90 °C (60 °C ονομαστική)
• Μέγιστη πίεση λειτουργίας: 10 bar (6 bar στους 90 °C)

Υλικά

• Προωθητές και άξονας: Ανοξείδωτος χάλυβας EN 1.4301 / AISI 304
• Περίβλημα αντλίας: Χυτοσίδηρος EN-GJL-200 / ASTM A48-25A
• Μηχανικό σφράγισμα: AVBE (δακτύλιος, μη ισορροπημένο)

Ηλεκτρικά δεδομένα

• Ονομαστική ισχύς (P2): 0,46 kW
• Τάση: 3 × 220-240D / 380-415Y V
• Συχνότητα: 50 Hz
• Ονομαστικό ρεύμα: 2,0–2,2 A / 1,0–1,2 A
• Κλάση απόδοσης: IE2
• Ονομαστική ταχύτητα κινητήρα: 2770–2820 rpm
• Βαθμός προστασίας: IP55
• Κλάση μόνωσης: F

Εγκατάσταση και διαστάσεις

• Τύπος σύνδεσης: Rp 1” (είσοδος και έξοδος)
• Θερμοκρασία περιβάλλοντος: -20 °C έως +55 °C
• Τοποθέτηση: Οριζόντια, πάνω σε βάση
• Θέση εξόδου: 12

Πρόσθετα δεδομένα

• Δείκτης ελάχιστης απόδοσης (MEI): 0,70
• Πιστοποιήσεις: CE, EAC, UKCA
• Εγκρίσεις για πόσιμο νερό: ACS, NSF61
• Καθαρό βάρος: 11,6 kg | Μικτό βάρος: 14,1 kg
• Χώρα προέλευσης: Ουγγαρία

Η Grundfos CM 3-4 A-R-A-E-AVBE είναι μια αξιόπιστη και συμπαγής πολυβάθμια αντλία, ιδανική για συστήματα κυκλοφορίας και πίεσης σε εμπορικές εφαρμογές. Ο αρθρωτός σχεδιασμός, τα ανθεκτικά υλικά και ο υψηλής απόδοσης κινητήρας καθιστούν αυτή την αντλία μια ασφαλή και ευέλικτη επιλογή για έργα κλιματισμού και διανομής νερού.
