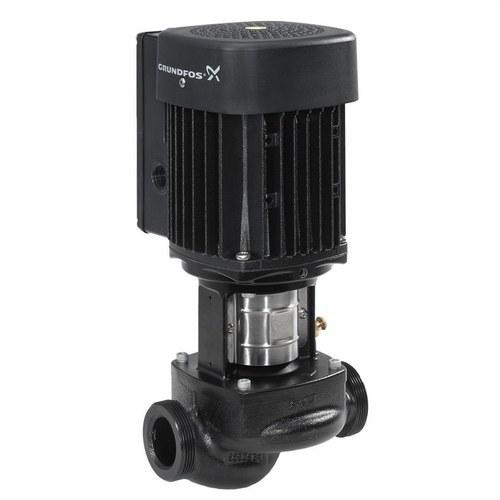

Αντλία σε σειρά TP 25-90/2 A-O-A-BQQE-DW1

Η Grundfos TP 25-90/2 A-O-A-BQQE-DW1, αναφορά 98346604, είναι μια μονοβάθμια εν σειρά φυγοκεντρική αντλία σχεδιασμένη για εφαρμογές θέρμανσης, ψύξης και κλιματισμού σε εμπορικά κτίρια. Με ονομαστική ροή 7,88 m³/h και μανομετρικό ύψος 7,93 m, αυτή η αντλία είναι ιδανική για να εξασφαλίσει αξιόπιστη λειτουργία σε κλειστά κυκλώματα με υψηλά πρότυπα απόδοσης και αντοχής.

Αυτή η αντλία διαθέτει εν σειρά σχεδιασμό σπειροειδούς με στόμια αναρρόφησης και εκφόρτωσης ίδιου διαμέτρου (DN 25 - 1 1/2"), διευκολύνοντας την εγκατάσταση χωρίς την ανάγκη επανασχεδιασμού των σωληνώσεων. Το σύστημα άνω εξαγωγής επιτρέπει την εύκολη αποσυναρμολόγηση του κινητήρα, της κεφαλής της αντλίας και της πτερωτής χωρίς αποσυναρμολόγηση του υδραυλικού σώματος, επιταχύνοντας τις εργασίες συντήρησης και μειώνοντας τους χρόνους διακοπής.

Είναι εξοπλισμένη με μη ισορροπημένο μηχανικό στυπιοθλίπτη τύπου BQQE σύμφωνα με το EN 12756, που εξασφαλίζει αξιόπιστη σφράγιση σε ευρύ φάσμα θερμοκρασιών και πιέσεων. Ο ασύγχρονος κινητήρας 2 πόλων (τύπος 71C) διαθέτει ψύξη με ανεμιστήρα, κατηγορία απόδοσης IE2 και ισχύ 0,37 kW, με εξαιρετική απόδοση ακόμη και σε μερικά φορτία.

Συνιστώμενες εφαρμογές

• Συστήματα κλιματισμού σε εμπορικά κτίρια
• Κυκλοφορία νερού σε εγκαταστάσεις θέρμανσης ή ψύξης
• Υδραυλική διανομή σε κλειστά συστήματα υπό πίεση

Υδραυλικές προδιαγραφές

• Ονομαστική ροή: 7,88 m³/h
• Ονομαστικό ύψος: 7,93 m
• Διάμετρος πτερωτής: 89 mm
• Εύρος θερμοκρασίας υγρού: από -25 °C έως 120 °C
• Μέγιστη πίεση λειτουργίας: 10 bar

Υλικά

• Υδραυλικό σώμα: Χυτοσίδηρος EN-GJL-200 (ASTM κατηγορία 30)
• Πτερωτή: Σύνθετο PES με 30 % ίνες γυαλιού (PES+30% GF)

Δεδομένα εγκατάστασης

• Τύπος σύνδεσης: Σπείρωμα G (ISO 228-1)
• Μέγεθος σύνδεσης: DN 25 – 1 1/2”
• Ονομαστική πίεση: PN 10
• Μήκος μεταξύ θυρών: 180 mm
• Επιτρεπόμενη θερμοκρασία περιβάλλοντος: από -30 °C έως +40 °C

Ηλεκτρικά χαρακτηριστικά

• Κινητήρας: Ασύγχρονος 2 πόλων, τύπος 71C
• Ονομαστική ισχύς (P2): 0,37 kW
• Τάση: 1 × 220–230 V
• Συχνότητα: 50 Hz
• Ονομαστικό ρεύμα: 2,50–2,60 A
• Cos φ: 0,94–0,95
• Κλάση μόνωσης: F | Βαθμός προστασίας: IP55
• Ονομαστική ταχύτητα: 2700–2730 rpm

Πρόσθετα δεδομένα

• Κατηγορία απόδοσης IE: IE2
• Απόδοση σε πλήρες φορτίο: 69,5 %
• Ελάχιστος δείκτης απόδοσης (MEI): 0,70
• Καθαρό βάρος: 12,8 kg | Μικτό βάρος: 14,8 kg
• Όγκος μεταφοράς: 0,041 m³
• Χώρα προέλευσης: Ουγγαρία

Η Grundfos TP 25-90/2 A-O-A-BQQE-DW1 είναι μια αποδοτική, ανθεκτική και εύκολη στη συντήρηση λύση για θερμικές και κλιματιστικές εφαρμογές που απαιτούν αξιοπιστία λειτουργίας, χαμηλή συντήρηση και υψηλή υδραυλική απόδοση.
