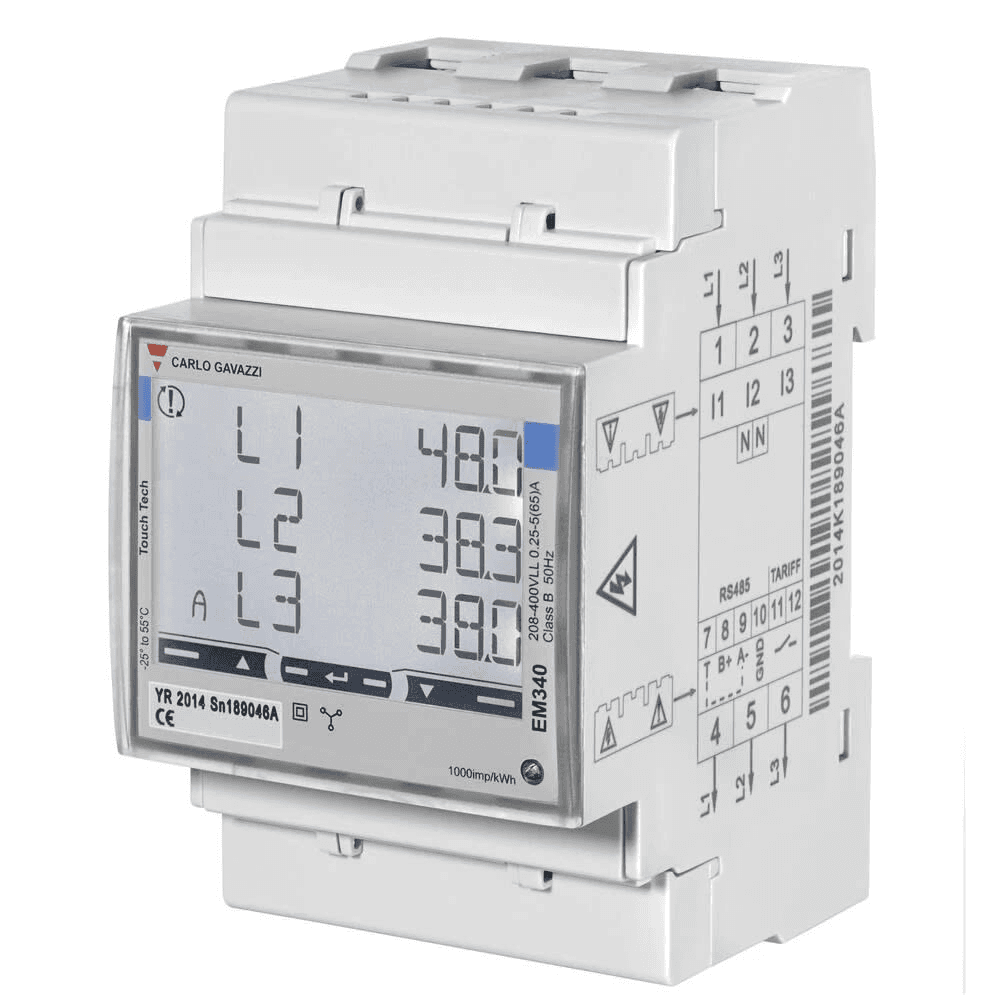

Τριφασικός μετρητής ενέργειας έως 65 A Wallbox

Ο τριφασικός μετρητής ενέργειας Wallbox 000002174 είναι ένας μετρητής για τριφασικές ηλεκτρικές εγκαταστάσεις, σχεδιασμένος να μετρά απευθείας εντάσεις έως 65 A και να παρέχει στο σύστημα φόρτισης Wallbox τις απαραίτητες πληροφορίες για διαφορετικές λειτουργίες διαχείρισης ενέργειας. Η αναφορά αντιστοιχεί στο μοντέλο που η Wallbox αναγνωρίζει ως MTR-3P-65A / EM340-PRO380 και εγκαθίσταται σε ράγα DIN καταλαμβάνοντας 3 modules.

Χάρη στην επικοινωνία RS485 με συμβατούς φορτιστές Wallbox, ο μετρητής επιτρέπει την παρακολούθηση σε πραγματικό χρόνο της κατανάλωσης της εγκατάστασης και τη χρήση αυτής της πληροφορίας για λειτουργίες όπως Power Boost, δυναμική διαχείριση ισχύος και συμβατές λύσεις φόρτισης με ηλιακή ενέργεια. Η άμεση μέτρησή του αποφεύγει τη χρήση μετασχηματιστών ρεύματος ή εξωτερικών αμπεροτσιμπίδων σε εγκαταστάσεις που δεν υπερβαίνουν τα 65 A που υποστηρίζει η συσκευή.

Τριφασικός μετρητής έως 65 A

Η αναφορά Wallbox 000002174 έχει σχεδιαστεί ειδικά για τριφασικές εγκαταστάσεις και υποστηρίζει μέγιστη συνεχή ένταση 65 A.

Η μέτρηση πραγματοποιείται απευθείας μέσω του ίδιου του μετρητή, οπότε οι αγωγοί των φάσεων διέρχονται ηλεκτρικά από τη συσκευή χωρίς να απαιτούνται εξωτερικές αμπεροτσιμπίδες.

• Τύπος εγκατάστασης: τριφασική.
• Τύπος μέτρησης: άμεση.
• Βασική ένταση: 5 A.
• Μέγιστη ένταση: 65 A.
• Ελάχιστο καθορισμένο ρεύμα για τη σειρά EM340: 0,25 A.

Μοντέλο EM340 / PRO380

Η Wallbox αναγνωρίζει ρητά αυτή την αναφορά ως Power Meter EM340 / PRO380, Three Phases, 65 A.

Το EM340 είναι ένας τριφασικός αναλυτής ενέργειας σχεδιασμένος να μετρά τόσο την ενέργεια όσο και διάφορες ηλεκτρικές παραμέτρους της εγκατάστασης και να τις μεταδίδει στο σύστημα ελέγχου.

Η ενσωμάτωσή του με φορτιστές Wallbox επιτρέπει στην υποδομή φόρτισης να προσαρμόζει τη συμπεριφορά της στη διαθέσιμη ισχύ του κτιρίου.

Συμβατό με Power Boost

Μία από τις βασικές εφαρμογές του μετρητή είναι η χρήση του Power Boost σε συμβατούς φορτιστές Wallbox.

Το Power Boost χρησιμοποιεί τη μέτρηση της συνολικής κατανάλωσης του κτιρίου για να προσαρμόζει δυναμικά την ισχύ που είναι διαθέσιμη για τη φόρτιση του ηλεκτρικού οχήματος.

Όταν η κατοικία ή η εγκατάσταση αυξάνει την κατανάλωσή της, ο φορτιστής μπορεί να μειώσει την ισχύ που αποδίδεται στο όχημα. Όταν άλλες καταναλώσεις μειώνονται, το σύστημα μπορεί να αυξήσει ξανά την ισχύ φόρτισης εντός των ρυθμισμένων ορίων.

Αυτό επιτρέπει την καλύτερη αξιοποίηση της διαθέσιμης ηλεκτρικής ισχύος και βοηθά να αποφεύγεται η υπέρβαση του ορίου που έχει οριστεί για την εγκατάσταση από το άθροισμα της κατανάλωσης του κτιρίου και του οχήματος.

Δυναμική διαχείριση φόρτισης

Ο μετρητής παρέχει ηλεκτρικές πληροφορίες στο οικοσύστημα Wallbox για τη χρήση λειτουργιών δυναμικής διαχείρισης ενέργειας σε συμβατές εγκαταστάσεις.

Σε υποδομές με πολλούς φορτιστές, η Wallbox προβλέπει λύσεις όπως Dynamic Power Sharing ή ισοδύναμα συστήματα δυναμικής διαχείρισης, ικανά να κατανέμουν τη διαθέσιμη ισχύ μεταξύ διαφορετικών σημείων φόρτισης.

Η τελική συμβατότητα εξαρτάται από το μοντέλο του φορτιστή, τη διαμόρφωση της εγκατάστασης και τις ενεργοποιημένες λειτουργίες λογισμικού.

Συμβατό με λύσεις ηλιακής φόρτισης

Το EM340 αποτελεί μέρος των μετρητών που χρησιμοποιεί η Wallbox για τις συμβατές λύσεις διαχείρισης ενέργειας με φωτοβολταϊκή παραγωγή, ιστορικά γνωστές ως Eco-Smart και πλέον ενσωματωμένες στις λειτουργίες Solar Charging του οικοσυστήματος Wallbox.

Σε μια συμβατή εγκατάσταση, το σύστημα μπορεί να χρησιμοποιήσει τις πληροφορίες που παρέχει ο μετρητής για να προσδιορίσει τη ροή ενέργειας της κατοικίας και να διαχειριστεί τη φόρτιση του οχήματος ανάλογα με τη διαθέσιμη ενέργεια.

Οι συγκεκριμένες λειτουργίες και οι διαθέσιμοι τρόποι φόρτισης εξαρτώνται από τον φορτιστή Wallbox και την έκδοση του εγκατεστημένου συστήματος διαχείρισης ενέργειας.

Επικοινωνία RS485

Η επικοινωνία μεταξύ του μετρητή και των συμβατών φορτιστών Wallbox πραγματοποιείται μέσω RS485.

Στο EM340, αυτή η επικοινωνία χρησιμοποιεί το πρωτόκολλο Modbus RTU, επιτρέποντας τη μετάδοση στο σύστημα διαχείρισης των ηλεκτρικών τιμών που μετρά ο μετρητής.

Η Wallbox παρουσιάζει στην τεκμηρίωση εγκατάστασης τη σύνδεση του EM340 μέσω των αντίστοιχων ακροδεκτών:

• A- / RS485.
• B+ / RS485.
• GND.
• Τερματισμός διαύλου.

Η εγκατάσταση και η ρύθμιση του δικτύου RS485 πρέπει να πραγματοποιούνται σύμφωνα με το αντίστοιχο διάγραμμα του φορτιστή Wallbox που χρησιμοποιείται.

Μέτρηση ενεργού και άεργου ενέργειας

Η τεχνική πλατφόρμα EM340 επιτρέπει τη μέτρηση διαφορετικών μεγεθών που σχετίζονται με την ηλεκτρική κατανάλωση.

Μεταξύ των διαθέσιμων παραμέτρων περιλαμβάνονται:

• Ενεργός ενέργεια: kWh.
• Άεργος ενέργεια: kvarh.
• Ενεργός ισχύς: kW.
• Άεργος ισχύς: kvar.
• Φαινόμενη ισχύς: kVA.
• Τάση μεταξύ φάσεων: VLL.
• Τάση φάσης-ουδετέρου: VLN.
• Ένταση: A.
• Συντελεστής ισχύος: PF.
• Συχνότητα: Hz.

Η συσκευή μπορεί να λειτουργεί με συνολικές πληροφορίες του συστήματος και με διαφορετικές μεταβλητές που αντιστοιχούν σε κάθε φάση.

Μέτρηση εισαγόμενης και εξαγόμενης ενέργειας

Η οικογένεια EM340 επιτρέπει τη διάκριση μεταξύ ενέργειας που καταναλώνεται από το δίκτυο και ενέργειας που εξάγεται, χαρακτηριστικό ιδιαίτερα χρήσιμο όταν η εγκατάσταση περιλαμβάνει φωτοβολταϊκή παραγωγή.

Αυτή η δυνατότητα επιτρέπει στο σύστημα διαχείρισης ενέργειας να λαμβάνει πληροφορίες για την κατεύθυνση της ροής ισχύος.

Άμεση σύνδεση 5(65) A

Ο μετρητής χρησιμοποιεί είσοδο ρεύματος με προδιαγραφή 5(65) A, δηλαδή βασικό ρεύμα 5 A και μέγιστη συνεχή ένταση 65 A.

Καθώς πρόκειται για μετρητή άμεσης σύνδεσης, δεν χρειάζεται εξωτερικούς μετασχηματιστές ρεύματος για να λειτουργήσει εντός αυτού του εύρους.

Για τριφασικές εγκαταστάσεις με μεγαλύτερες εντάσεις, η Wallbox διαθέτει μετρητές έμμεσης μέτρησης με αμπεροτσιμπίδες για μεγαλύτερα εύρη.

Τριφασική τάση από 208 έως 400 V μεταξύ φάσεων

Η πλατφόρμα EM340 έχει σχεδιαστεί για δίκτυα με τάση μέτρησης 208 έως 400 V AC μεταξύ φάσεων.

Μπορεί να χρησιμοποιηθεί σε συμβατά τριφασικά συστήματα 3 ή 4 αγωγών, ανάλογα με την ηλεκτρική διαμόρφωση και το σχήμα σύνδεσης που ορίζει ο κατασκευαστής.

Αυτοτροφοδοτούμενος από το μετρούμενο δίκτυο

Το EM340 είναι ένας μετρητής αυτοτροφοδοτούμενος από την ηλεκτρική τάση που μετρά, επομένως δεν χρειάζεται ανεξάρτητη βοηθητική τροφοδοσία για τη φυσιολογική λειτουργία του.

Η ίδια κατανάλωση που καθορίζεται για τη σειρά EM340 είναι έως περίπου 1 W / 10 VA.

Οθόνη LCD με οπίσθιο φωτισμό

Ο μετρητής ενσωματώνει οθόνη LCD με οπίσθιο φωτισμό που επιτρέπει την απευθείας προβολή των βασικών ηλεκτρικών μεγεθών από τον πίνακα.

Ο σχεδιασμός του EM340 χρησιμοποιεί τρεις σειρές των οκτώ ψηφίων και επιφάνειες αφής για πλοήγηση στις διαφορετικές σελίδες πληροφοριών και παραμέτρων.

Πέρα από τη λειτουργία του σε συνδυασμό με Wallbox, η απεικόνιση αυτή είναι χρήσιμη κατά την έναρξη λειτουργίας, τον έλεγχο και τη συντήρηση της εγκατάστασης.

Τοποθέτηση σε ράγα DIN

Το Wallbox 000002174 έχει σχεδιαστεί για εγκατάσταση σε ηλεκτρικούς πίνακες πάνω σε ράγα DIN.

Καταλαμβάνει 3 modules DIN, επομένως πρέπει να προβλεφθεί ο αντίστοιχος χώρος μέσα στο ηλεκτρικό περίβλημα.

Οι διαστάσεις της πλατφόρμας EM340 είναι περίπου:

• Πλάτος: 54 mm.
• Ύψος: 90 mm.
• Βάθος: 63 mm.

Το βάρος του μετρητή EM340 είναι περίπου 240 g μαζί με τη συσκευασία, σύμφωνα με το τεχνικό δελτίο του κατασκευαστή του αναλυτή.

Προστασία πρόσοψης IP51

Η οικογένεια EM340 διαθέτει:

• Προστασία πρόσοψης: IP51.
• Προστασία ακροδεκτών: IP20.

Ο μετρητής προορίζεται για τοποθέτηση μέσα σε πίνακα ή κατάλληλο ηλεκτρικό περίβλημα, επομένως ο τελικός βαθμός προστασίας της εγκατάστασης θα εξαρτηθεί από το ντουλάπι που χρησιμοποιείται.

Ακρίβεια για ενεργειακή παρακολούθηση

Το EM340 πληροί προδιαγραφές ακρίβειας για επαγγελματική ηλεκτρική μέτρηση.

• Ενεργός ενέργεια: κλάση 1 σύμφωνα με EN 62053-21.
• Ενεργός ενέργεια: κλάση B σύμφωνα με EN 50470-3 για τις αντίστοιχες εκδόσεις.
• Άεργος ενέργεια: κλάση 2 σύμφωνα με EN 62053-23.
• Ακρίβεια ρεύματος και τάσης: έως ±0,5 % της ένδειξης υπό τις συνθήκες που ορίζει ο κατασκευαστής.

Σημαντικό: η αναφορά 000002174 δεν πρέπει να συγχέεται με το EM340 MID

Η Wallbox διαθέτει τόσο τυπικούς μετρητές EM340 όσο και εκδόσεις EM340 MID. Η αναφορά 000002174 εμφανίζεται από τη Wallbox ως MTR-3P-65A / EM340-PRO380 τριφασικός 65 A, ενώ η τρέχουσα τεκμηρίωση αξεσουάρ παρουσιάζει την έκδοση EM340 MID ως ξεχωριστή κατηγορία.

Επομένως, δεν πρέπει να αποδίδεται αυτόματα στη αναφορά 000002174 η πιστοποίηση MID που προορίζεται για φορολογική ή τιμολογιακή μέτρηση χωρίς να επιβεβαιωθεί ρητά ότι η παραδιδόμενη μονάδα αντιστοιχεί σε πιστοποιημένη παραλλαγή.

Τεχνικά χαρακτηριστικά του Wallbox 000002174

• Μάρκα: Wallbox.
• Αναφορά: 000002174.
• Κωδικός προϊόντος: MTR-3P-65A.
• Σχετικό μοντέλο: EM340 / PRO380.
• Τύπος: μετρητής ενέργειας.
• Ηλεκτρική εγκατάσταση: τριφασική.
• Τύπος μέτρησης: άμεση.
• Ονομαστικό/βασικό ρεύμα: 5 A.
• Μέγιστο ρεύμα: 65 A.
• Τάση της οικογένειας EM340: 208-400 V AC μεταξύ φάσεων.
• Τοποθέτηση: ράγα DIN.
• Πλάτος: 3 modules DIN.
• Διαστάσεις EM340: περίπου 54 x 90 x 63 mm.
• Επικοινωνία με Wallbox: RS485.
• Πρωτόκολλο: Modbus RTU.
• Οθόνη: LCD με οπίσθιο φωτισμό.
• Μέτρηση ενεργού ενέργειας: ναι.
• Μέτρηση άεργου ενέργειας: ναι.
• Μέτρηση ανά φάση: ναι.
• Μέτρηση εισαγόμενης/εξαγόμενης ενέργειας: ναι.
• Power Boost: συμβατό σε υποστηριζόμενα συστήματα Wallbox.
• Eco-Smart / Solar Charging: συμβατό ανάλογα με τον φορτιστή και τη ρύθμιση.
• Dynamic Power Sharing: συμβατό ανάλογα με την υποδομή Wallbox.
• Προστασία πρόσοψης: IP51.
• Προστασία ακροδεκτών: IP20.
• Αυτοτροφοδοσία: ναι.

Μετρητής Wallbox για βελτιστοποίηση της φόρτισης του ηλεκτρικού οχήματος

Το Wallbox 000002174 επιτρέπει την ενσωμάτωση της μέτρησης της τριφασικής κατανάλωσης της εγκατάστασης με συμβατούς φορτιστές Wallbox, παρέχοντας τις απαραίτητες πληροφορίες για την προσαρμογή της φόρτισης του οχήματος στην πραγματικά διαθέσιμη ενέργεια.

Η άμεση μέτρησή του έως 65 A, η συμπαγής μορφή 3 modules DIN και η επικοινωνία RS485 το καθιστούν ιδιαίτερα κατάλληλη λύση για οικιακές και επαγγελματικές τριφασικές εγκαταστάσεις όπου επιθυμείται η χρήση Power Boost, λειτουργιών ηλιακής φόρτισης ή συστημάτων δυναμικής διαχείρισης ισχύος.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο επαγγελματία και σύμφωνα τόσο με το διάγραμμα του μετρητή όσο και με την ειδική τεκμηρίωση του φορτιστή Wallbox με τον οποίο θα χρησιμοποιηθεί.
