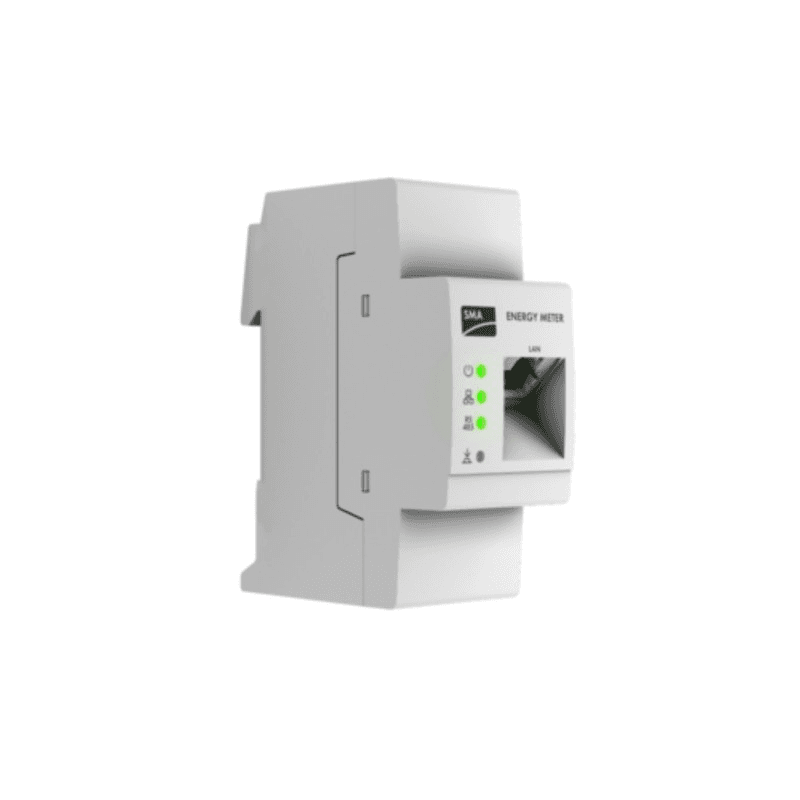

Μετρητής ενέργειας (Smart Meter) SMA EM-1CT63A-21

Ο SMA Energy Meter CT EM-1CT63A-21 είναι ένας έξυπνος μετρητής ενέργειας σχεδιασμένος για την ταχεία και ακριβή καταγραφή των ηλεκτρικών ροών σε φωτοβολταϊκές εγκαταστάσεις και συστήματα διαχείρισης ενέργειας SMA. Αυτή η έκδοση ενσωματώνει μετασχηματιστή ρεύματος 63 A και επιτρέπει τη μετάδοση των μετρούμενων τιμών μέσω Ethernet στο τοπικό δίκτυο, διευκολύνοντας την παρακολούθηση της κατανάλωσης από το δίκτυο, της ενέργειας που εγχέεται και της φωτοβολταϊκής παραγωγής.

Χάρη στη αμφίδρομη μέτρησή του, ο SMA EM-1CT63A-21 μπορεί να προσδιορίσει τόσο την ενέργεια που εισάγεται από το δίκτυο όσο και την ενέργεια που διοχετεύεται σε αυτό. Αυτές οι πληροφορίες μπορούν να χρησιμοποιηθούν στο οικοσύστημα SMA για τη βελτιστοποίηση της διαχείρισης ενέργειας, την αύξηση της αξιοποίησης της φωτοβολταϊκής ενέργειας και την εκτέλεση λειτουργιών ρύθμισης συμβατών με τον εγκατεστημένο εξοπλισμό.

Μέτρηση μέσω μετασχηματιστή ρεύματος 63 A

Ο SMA EM-1CT63A-21 πραγματοποιεί τη μέτρηση μέσω μετασχηματιστή ρεύματος, ο οποίος περιλαμβάνεται στάνταρ με τη συσκευή. Αυτή η έκδοση διαθέτει σύνδεση CT και προορίζεται για μονοφασικές εφαρμογές με οριακό ρεύμα έως 63 A.

Σε αντίθεση με άλλους μετρητές με άμεση σύνδεση, ο SMA Energy Meter CT καταγράφει το ρεύμα μέσω του αντίστοιχου μετασχηματιστή. Αυτή η διαμόρφωση διευκολύνει την ενσωμάτωσή του σε ηλεκτρικούς πίνακες και επιτρέπει τη μέτρηση χωρίς να διέρχεται απευθείας όλο το ρεύμα της εγκατάστασης από τον ίδιο τον μετρητή.

Αμφίδρομη μέτρηση για φωτοβολταϊκές εγκαταστάσεις

Ο SMA Energy Meter CT επιτρέπει την καταγραφή των ροών ενέργειας και προς τις δύο κατευθύνσεις. Με αυτόν τον τρόπο, μπορεί να χρησιμοποιηθεί για τον προσδιορισμό της ισχύος που καταναλώνεται από το ηλεκτρικό δίκτυο και της φωτοβολταϊκής ισχύος που εγχέεται στο δίκτυο.

Μπορεί επίσης να χρησιμοποιηθεί ως μετρητής παραγωγής φωτοβολταϊκής ενέργειας και να συμβάλει στην ενσωμάτωση της παραγωγής αντιστροφέων άλλων κατασκευαστών σε ορισμένα συμβατά συστήματα διαχείρισης ενέργειας SMA.

Επικοινωνία μέσω Ethernet

Ο μετρητής ενσωματώνει διεπαφή Ethernet για τη μετάδοση των καταγεγραμμένων τιμών μέσω του τοπικού δικτύου. Δεν διαθέτει σύνδεση WiFi, επομένως η ενσωμάτωσή του με τα υπόλοιπα στοιχεία του συστήματος πραγματοποιείται μέσω καλωδίου δικτύου.

Η γρήγορη επικοινωνία των ηλεκτρικών τιμών επιτρέπει στα συμβατά συστήματα SMA να διαθέτουν ενημερωμένες πληροφορίες για παρακολούθηση και διαχείριση ενέργειας. Ο κατασκευαστής προβλέπει κύκλους μέτρησης 1000 ms και 200 ms.

Συμβατό με συστήματα διαχείρισης ενέργειας SMA

Ο SMA EM-1CT63A-21 έχει σχεδιαστεί για ενσωμάτωση σε εγκαταστάσεις με συστήματα διαχείρισης SMA. Μπορεί να χρησιμοποιηθεί μαζί με το Sunny Home Manager 2.0 και με συμβατές λύσεις System Manager, παρέχοντας τις απαραίτητες τιμές για την εποπτεία και διαχείριση των ενεργειακών ροών της εγκατάστασης.

Η SMA περιλαμβάνει επίσης αυτόν τον μετρητή μεταξύ των συμβατών στοιχείων για ορισμένες διαμορφώσεις μηδενικής έγχυσης. Σε αυτά τα συστήματα, οι πληροφορίες που παρέχει ο μετρητής επιτρέπουν στο σύστημα ρύθμισης να γνωρίζει σε πραγματικό χρόνο την ενεργειακή ανταλλαγή στο σημείο σύνδεσης με το δίκτυο.

Συμπαγής εγκατάσταση σε ράγα DIN

Η συσκευή έχει σχεδιαστεί για εγκατάσταση σε ράγα DIN μέσα σε ηλεκτρικό πίνακα ή ερμάριο μετρητών. Οι διαστάσεις της είναι μόλις 35 x 88 x 65 mm και καταλαμβάνει δύο μονάδες ράγας DIN, διευκολύνοντας την ενσωμάτωσή της ακόμη και σε πίνακες με περιορισμένο διαθέσιμο χώρο.

Το μοντέλο EM-1CT63A-21 έχει βάρος περίπου 0,2 kg και είναι έτοιμο να λειτουργήσει σε θερμοκρασίες περιβάλλοντος από -25 έως +55 °C.

Ακρίβεια και χαμηλή κατανάλωση

Ο SMA Energy Meter CT προσφέρει ακρίβεια μέτρησης έως ≤ 2 % και υποστηρίζει μέγιστο ρεύμα 63 A μέσω του παρεχόμενου μετασχηματιστή. Η μέγιστη ίδια κατανάλωσή του είναι ≤ 2 W, συμβάλλοντας στη διατήρηση χαμηλής της βοηθητικής κατανάλωσης του συστήματος παρακολούθησης.

Η ονομαστική τάση λειτουργίας κυμαίνεται μεταξύ 85 και 250 V AC και υποστηρίζει συχνότητες δικτύου 50 ή 60 Hz με ανοχή ±5 %.

Τεχνικά χαρακτηριστικά του SMA EM-1CT63A-21

• Μάρκα: SMA Solar.
• Κωδικός: EM-1CT63A-21.
• Σειρά: SMA Energy Meter CT.
• Τύπος: έξυπνος μετρητής ενέργειας / Smart Meter.
• Εφαρμογή: μέτρηση και διαχείριση ενέργειας σε φωτοβολταϊκές εγκαταστάσεις.
• Αριθμός περιλαμβανόμενων μετασχηματιστών ρεύματος: 1.
• Όριο ρεύματος: μέγιστο 63 A.
• Τύπος μέτρησης: μέσω μετασχηματιστή ρεύματος.
• Αμφίδρομη μέτρηση: ναι.
• Ονομαστική τάση: 85-250 V AC.
• Συχνότητα: 50/60 Hz (±5 %).
• Μέγιστη ίδια κατανάλωση: ≤ 2 W.
• Ακρίβεια μέτρησης: ≤ 2 %.
• Κύκλοι μέτρησης: 1000 ms / 200 ms.
• Διεπαφή επικοινωνίας: Ethernet.
• WiFi: όχι.
• Τοποθέτηση: ράγα DIN σε ηλεκτρικό πίνακα ή ερμάριο μετρητών.
• Απαιτούμενος χώρος σε ράγα DIN: 2 μονάδες.
• Διαστάσεις: 35 x 88 x 65 mm.
• Βάρος: περίπου 0,2 kg.
• Θερμοκρασία περιβάλλοντος λειτουργίας: -25 έως +55 °C.
• Θερμοκρασία μεταφοράς και αποθήκευσης: -25 έως +70 °C.
• Μέγιστο υψόμετρο λειτουργίας: 2000 m πάνω από την επιφάνεια της θάλασσας.
• Βαθμός προστασίας: IP20.
• Κλάση προστασίας: II.
• Κατηγορία υπέρτασης: CAT III.
• Εγγύηση κατασκευαστή: 2 έτη.

Περιεχόμενα συσκευασίας

Σύμφωνα με την τεκμηρίωση της SMA, η συσκευασία του EM-1CT63A-21 περιλαμβάνει τον ίδιο τον SMA Energy Meter CT, έναν μετασχηματιστή ρεύματος 63 A, τον σύνδεσμο για την είσοδο τάσης, τον σύνδεσμο για τον μετασχηματιστή ρεύματος και την τεκμηρίωση εγκατάστασης.

Μέτρηση για βελτιστοποίηση της αυτοκατανάλωσης φωτοβολταϊκής ενέργειας

Οι πληροφορίες που παρέχει ο SMA EM-1CT63A-21 επιτρέπουν να γνωρίζετε πώς ρέει η ενέργεια μεταξύ της φωτοβολταϊκής εγκατάστασης, των καταναλώσεων και του ηλεκτρικού δικτύου. Ενσωματωμένα σε ένα συμβατό σύστημα SMA, αυτά τα δεδομένα μπορούν να χρησιμοποιηθούν για τη βελτιστοποίηση της αυτοκατανάλωσης, την παρακολούθηση της αγοραζόμενης ή εγχεόμενης ενέργειας και τον συντονισμό στρατηγικών διαχείρισης ενέργειας.

Η συμπαγής μορφή του για ράγα DIN, η επικοινωνία Ethernet, η αμφίδρομη μέτρηση και ο περιλαμβανόμενος μετασχηματιστής ρεύματος 63 A καθιστούν το SMA Energy Meter CT EM-1CT63A-21 μια εξειδικευμένη λύση για μονοφασικές εγκαταστάσεις που χρειάζονται ενσωμάτωση ενεργειακής μέτρησης στο οικοσύστημα SMA.

Σημαντικό: η εγκατάσταση και η θέση σε λειτουργία του μετρητή πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό και σύμφωνα με τις οδηγίες και τις απαιτήσεις ασφαλείας που ορίζει η SMA.
