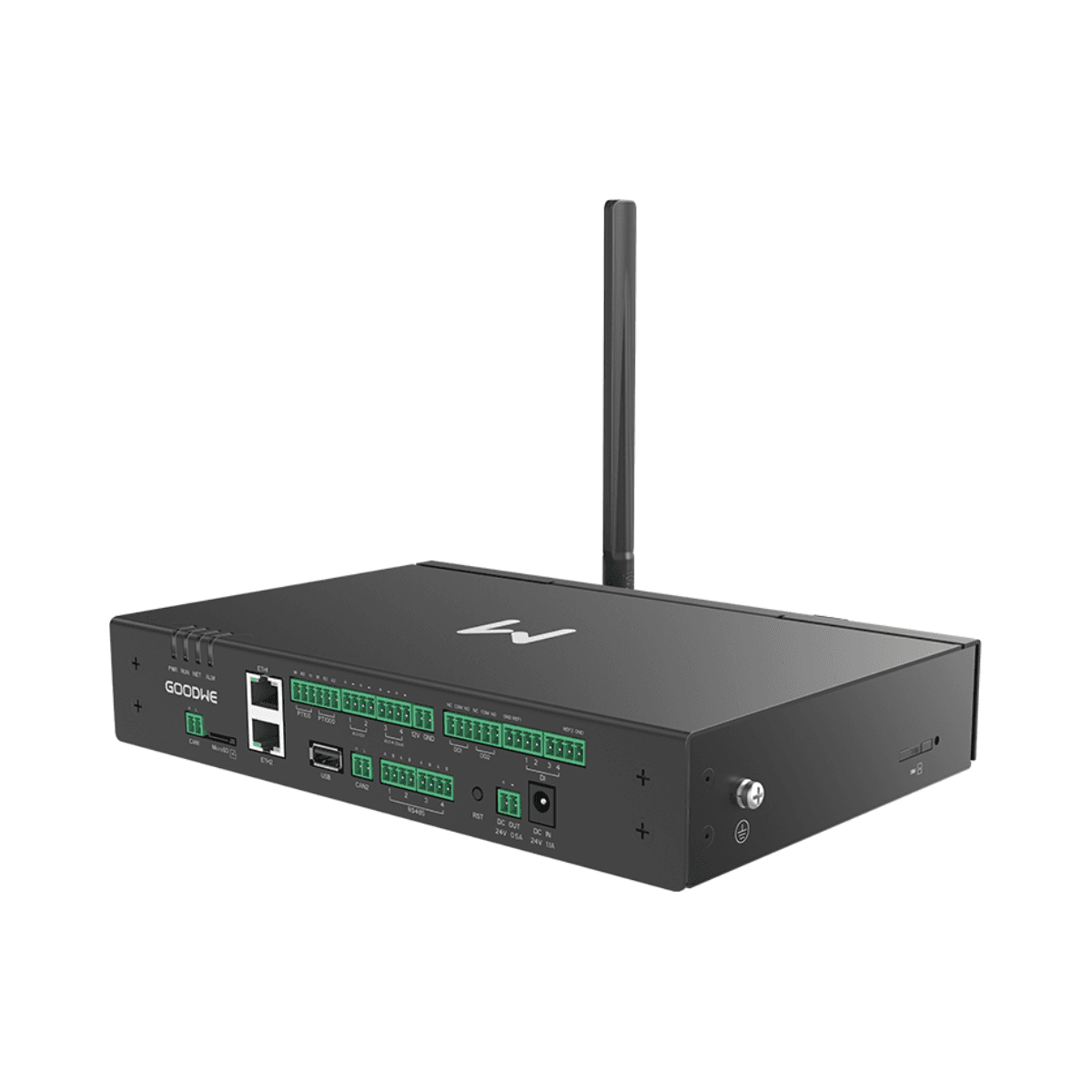

Έξυπνο Καταγραφικό Δεδομένων GoodWe EzLogger 3000C

Το GoodWe EzLogger3000C είναι ένα Smart DataLogger για εμπορικές και βιομηχανικές φωτοβολταϊκές εγκαταστάσεις (C&I), σχεδιασμένο για να συγκεντρώνει τη συλλογή και μετάδοση δεδομένων, να πραγματοποιεί μετατροπή πρωτοκόλλων και να διευκολύνει την παρακολούθηση και τον απομακρυσμένο έλεγχο ηλιακών πάρκων. Επιτρέπει τη σύνδεση και διαχείριση έως και 100 συσκευών από μία μόνο μονάδα, ενσωματώνοντας επικοινωνίες RS485, Ethernet και WiFi μαζί με διαφορετικές εισόδους και εξόδους για την προσαρμογή του συστήματος σε φωτοβολταϊκές εγκαταστάσεις μεγαλύτερης πολυπλοκότητας.

Το EzLogger3000C επιτρέπει την κεντρικοποίηση της επικοινωνίας μεταξύ αντιστροφέων GoodWe, βοηθητικού εξοπλισμού, της πλατφόρμας παρακολούθησης SEMS και συστημάτων τρίτων. Περιλαμβάνει 4 θύρες RS485, 2 συνδέσεις LAN, WiFi 2,4 GHz, θύρα USB 2.0 και ενσωματωμένο web interface, καθώς και ψηφιακές και αναλογικές εισόδους, ψηφιακές εξόδους και ειδικές εισόδους για αισθητήρες PT100 και PT1000.

Smart DataLogger για φωτοβολταϊκές εγκαταστάσεις C&I

Η GoodWe αναπτύσσει το EzLogger3000C για ηλιακά έργα εμπορικά και βιομηχανικά, όπου είναι απαραίτητη η συλλογή, επεξεργασία και μετάδοση πληροφοριών από πολυάριθμες συσκευές.

Το datalogger λειτουργεί ως κεντρικό σημείο επικοινωνίας της εγκατάστασης, επιτρέποντας την αποστολή πληροφοριών προς cloud servers και πλατφόρμες παρακολούθησης, ενώ διευκολύνει επίσης λειτουργίες απομακρυσμένου ελέγχου και διαχείρισης ενέργειας.

Η ικανότητά του να λειτουργεί με πολλαπλά πρωτόκολλα επιτρέπει την ενσωμάτωσή του σε έργα όπου συνυπάρχουν διαφορετικός εξοπλισμός και συστήματα εποπτείας.

Σύνδεση έως 100 συσκευών

Το GoodWe EzLogger3000C υποστηρίζει τη σύνδεση έως και 100 συσκευών, επιτρέποντας την κεντρικοποίηση φωτοβολταϊκών εγκαταστάσεων με μεγάλο αριθμό αντιστροφέων και βοηθητικού εξοπλισμού.

Η δυνατότητα αυτή είναι ιδιαίτερα ενδιαφέρουσα σε εμπορικά, βιομηχανικά και συλλογικής αυτοκατανάλωσης ηλιακά πάρκα, όπου απαιτείται η συγκέντρωση των πληροφοριών από διαφορετικές συσκευές σε ένα ενιαίο σύστημα συλλογής δεδομένων.

Τέσσερις θύρες RS485

Η μονάδα ενσωματώνει 4 διεπαφές RS485 με ονομασία θύρες COM, παρέχοντας διαφορετικές γραμμές επικοινωνίας για τη σύνδεση συμβατών συσκευών.

Η επικοινωνία μέσω RS485 χρησιμοποιεί το πρωτόκολλο Modbus-RTU, το οποίο χρησιμοποιείται ευρέως σε ενεργειακές εγκαταστάσεις και συστήματα βιομηχανικού αυτοματισμού.

Η διαθεσιμότητα τεσσάρων ξεχωριστών bus διευκολύνει την κατανομή των συνδεδεμένων συσκευών και προσφέρει ευελιξία στον σχεδιασμό του δικτύου επικοινωνιών της εγκατάστασης.

Δύο θύρες LAN Ethernet

Το EzLogger3000C διαθέτει 2 διεπαφές LAN, επιτρέποντας τη σύνδεσή του σε δίκτυα Ethernet και σε διαφορετικές συσκευές ή πλατφόρμες εποπτείας.

Μέσω Ethernet, η GoodWe δηλώνει συμβατότητα με τα πρωτόκολλα:

• Modbus-TCP.
• IEC 60870-5-104.

Αυτές οι επιλογές διευρύνουν τις δυνατότητες ενσωμάτωσης του datalogger σε συστήματα ενεργειακής διαχείρισης, αυτοματισμού και εποπτείας φωτοβολταϊκών εγκαταστάσεων.

Ενσωματωμένο WiFi 2,4 GHz

Η συσκευή ενσωματώνει συνδεσιμότητα WiFi IEEE 802.11 b/g/n στη ζώνη 2,4 GHz.

Η GoodWe προβλέπει αυτή τη σύνδεση για να διευκολύνει τις εργασίες τοπικής ρύθμισης και συντήρησης της μονάδας, προσφέροντας μια επιπλέον εναλλακτική στην ενσύρματη σύνδεση Ethernet.

Προαιρετικό 4G

Η τεχνική τεκμηρίωση του κατασκευαστή προβλέπει επίσης προαιρετική επικοινωνία 4G, διευρύνοντας τις δυνατότητες σύνδεσης σε εγκαταστάσεις όπου δεν υπάρχει συμβατική δικτυακή υποδομή.

Η διαθεσιμότητα αυτής της λειτουργίας εξαρτάται από τη διαμόρφωση και τα συγκεκριμένα αξεσουάρ του έργου.

Ρύθμιση μέσω SolarGo και ενσωματωμένου web interface

Το GoodWe EzLogger3000C μπορεί να ρυθμιστεί μέσω της εφαρμογής SolarGo και μέσω ενός ενσωματωμένου web interface.

Το web interface επιτρέπει την πρόσβαση στη συσκευή από συμβατό πρόγραμμα περιήγησης για την προβολή δεδομένων και την εκτέλεση εργασιών ρύθμισης και συντήρησης.

Η GoodWe επισημαίνει αυτή τη διπλή επιλογή ως έναν ευέλικτο τρόπο θέσης σε λειτουργία και διαχείρισης του datalogger ανάλογα με τις ανάγκες του εγκαταστάτη ή του υπεύθυνου της φωτοβολταϊκής εγκατάστασης.

Παρακολούθηση μέσω SEMS και πλατφορμών τρίτων

Το EzLogger3000C υποστηρίζει τη ταυτόχρονη παρακολούθηση μέσω SEMS και πλατφορμών τρίτων.

Αυτό το χαρακτηριστικό επιτρέπει τη διατήρηση του οικοσυστήματος εποπτείας της GoodWe και, ταυτόχρονα, τη μετάδοση πληροφοριών σε συμβατά εξωτερικά συστήματα, προσφέροντας μεγαλύτερη ευελιξία σε επαγγελματικές εγκαταστάσεις που χρησιμοποιούν κεντρικές πλατφόρμες διαχείρισης.

Συμβατότητα με διαφορετικές γενιές αντιστροφέων

Η GoodWe επισημαίνει ότι το EzLogger3000C διευκολύνει την παράλληλη ενσωμάτωση αντιστροφέων διαφορετικών συμβατών μοντέλων ή γενεών.

Αυτό το χαρακτηριστικό μπορεί να αποδειχθεί ιδιαίτερα χρήσιμο σε επεκτάσεις υφιστάμενων φωτοβολταϊκών πάρκων, όπου νέοι αντιστροφείς πρέπει να συνυπάρχουν με εξοπλισμό που έχει εγκατασταθεί παλαιότερα.

Η ακριβής συμβατότητα πρέπει πάντα να ελέγχεται με την τρέχουσα λίστα συμβατών αντιστροφέων και συσκευών που δημοσιεύει η GoodWe.

Ανάκτηση δεδομένων με διατήρηση 30 ημερών

Το datalogger ενσωματώνει λειτουργία ανάκτησης δεδομένων μετά από διακοπές, με διατήρηση έως και 30 ημερών.

Η λειτουργία αυτή έχει σχεδιαστεί για να μειώνει την απώλεια πληροφοριών όταν προκύπτει προσωρινή διακοπή των επικοινωνιών και να ανακτά στη συνέχεια τα αποθηκευμένα δεδομένα.

Ψηφιακές και αναλογικές είσοδοι και έξοδοι

Εκτός από τις διεπαφές επικοινωνίας του, το GoodWe EzLogger3000C ενσωματώνει διαφορετικές εισόδους και εξόδους που προορίζονται να διευρύνουν τις δυνατότητες ενσωμάτωσής του μέσα στην εγκατάσταση.

• 4 ψηφιακές είσοδοι (DI).
• 2 ψηφιακές έξοδοι (DO).
• 4 αναλογικές είσοδοι (AI).
• 1 είσοδος PT100.
• 1 είσοδος PT1000.
• Ενεργή έξοδος: 12 V, 100 mA.

Αυτές οι διεπαφές επιτρέπουν τη σύνδεση διαφορετικών συμβατών σημάτων και αισθητήρων σε έργα παρακολούθησης και ενεργειακής διαχείρισης.

Είσοδοι για αισθητήρες PT100 και PT1000

Το datalogger διαθέτει ειδικά μία είσοδο για αισθητήρα PT100 και μία για αισθητήρα PT1000.

Αυτοί οι αντιστατικοί αισθητήρες χρησιμοποιούνται συνήθως για μετρήσεις θερμοκρασίας σε τεχνικές και βιομηχανικές εφαρμογές, προσφέροντας μια επιπλέον δυνατότητα εποπτείας μέσα στη φωτοβολταϊκή εγκατάσταση.

Θύρα USB 2.0

Το GoodWe EzLogger3000C ενσωματώνει 1 θύρα USB 2.0 και είναι συμβατό με μονάδες αποθήκευσης USB.

Η GoodWe προβλέπει αυτή τη διεπαφή ως υποστήριξη για εργασίες συντήρησης, πρόσβαση σε πληροφορίες και ενημέρωση του λογισμικού της συσκευής.

Τέσσερις ενδείξεις LED

Η μονάδα διαθέτει 4 ενδείξεις LED που επιτρέπουν την οπτική αναγνώριση διαφορετικών καταστάσεων λειτουργίας και επικοινωνίας.

Αυτές οι ενδείξεις διευκολύνουν τις εργασίες εγκατάστασης, διάγνωσης και συντήρησης, παρέχοντας βασικές πληροφορίες απευθείας από το ίδιο το datalogger.

Κατανάλωση κάτω από 15 W

Το EzLogger3000C λειτουργεί με τροφοδοσία 24 V DC και παρουσιάζει ηλεκτρική κατανάλωση κάτω από 15 W.

Ο προσαρμογέας τροφοδοσίας που καθορίζει η GoodWe δέχεται είσοδο 100 έως 240 V AC, 50/60 Hz και παρέχει έξοδο 24 V DC.

Διαφορετικές επιλογές τοποθέτησης

Η συσκευή προσφέρει διάφορες δυνατότητες εγκατάστασης για να διευκολύνει την ενσωμάτωσή της μέσα σε ηλεκτρικούς πίνακες, τεχνικούς χώρους και άλλους χώρους που προορίζονται για συστήματα παρακολούθησης.

Η GoodWe προβλέπει τις ακόλουθες μεθόδους τοποθέτησης:

• Επιτοίχια τοποθέτηση.
• Τοποθέτηση σε ράγα DIN.
• Επιτραπέζια εγκατάσταση.

Αυτή η ευελιξία επιτρέπει τη φυσική προσαρμογή του datalogger στα χαρακτηριστικά κάθε έργου.

Συμπαγείς διαστάσεις και χαμηλό βάρος

Το GoodWe EzLogger3000C έχει διαστάσεις 255 mm πλάτος, 47,5 mm ύψος και 173 mm βάθος.

Το βάρος του είναι περίπου 0,8 kg, διευκολύνοντας την ενσωμάτωσή του σε τεχνικά ερμάρια ή επιτοίχιες εγκαταστάσεις χωρίς να απαιτείται μεγάλη δομή στήριξης.

Εύρος λειτουργίας από -30 έως +60 °C

Η μονάδα έχει σχεδιαστεί για να λειτουργεί σε θερμοκρασία περιβάλλοντος μεταξύ -30 και +60 °C.

Για αποθήκευση, η GoodWe ορίζει εύρος μεταξύ -40 και +70 °C.

Η επιτρεπόμενη σχετική υγρασία κυμαίνεται μεταξύ 5 και 95 %.

Λειτουργία έως 5.000 μέτρα υψόμετρο

Ο κατασκευαστής καθορίζει μέγιστο υψόμετρο λειτουργίας 5.000 μέτρων, παρέχοντας μεγάλο περιθώριο για εγκαταστάσεις σε ορεινές περιοχές.

Προστασία IP20

Το GoodWe EzLogger3000C διαθέτει βαθμό προστασίας IP20.

Για τον λόγο αυτό πρέπει να εγκαθίσταται σε εσωτερικό χώρο ή μέσα σε κατάλληλο περίβλημα που να παρέχει την απαραίτητη πρόσθετη προστασία από σκόνη, υγρασία, νερό και άλλους περιβαλλοντικούς παράγοντες όταν οι συνθήκες της εγκατάστασης το απαιτούν.

Κυβερνοασφάλεια ETSI EN 303 645

Η GoodWe αναφέρει ότι το EzLogger3000C έχει λάβει πιστοποιητικό συμμόρφωσης κυβερνοασφάλειας ETSI EN 303 645.

Η πιστοποίηση αυτή σχετίζεται με απαιτήσεις κυβερνοασφάλειας που εφαρμόζονται σε συνδεδεμένες συσκευές, ένα ιδιαίτερα σημαντικό στοιχείο για εξοπλισμό που προορίζεται να μεταδίδει πληροφορίες και να επικοινωνεί με cloud πλατφόρμες.

Τεχνικά χαρακτηριστικά του GoodWe EzLogger3000C

• Μάρκα: GoodWe.
• Μοντέλο: EzLogger3000C.
• Τύπος: Smart DataLogger.
• Εφαρμογή: εμπορικές και βιομηχανικές φωτοβολταϊκές εγκαταστάσεις.
• Μέγιστος αριθμός συνδεδεμένων συσκευών: 100.
• Τροφοδοσία συσκευής: 24 V DC.
• Προσαρμογέας τροφοδοσίας: είσοδος 100-240 V AC, 50/60 Hz· έξοδος 24 V DC.
• Κατανάλωση: κάτω από 15 W.
• Θύρες LAN: 2.
• Θύρες RS485: 4 COM.
• WiFi: IEEE 802.11 b/g/n.
• Ζώνη WiFi: 2,4 GHz.
• 4G: προαιρετικό.
• Ψηφιακές είσοδοι: 4 DI.
• Ψηφιακές έξοδοι: 2 DO.
• Αναλογικές είσοδοι: 4 AI.
• Είσοδος PT100: 1.
• Είσοδος PT1000: 1.
• Ενεργή έξοδος: 12 V / 100 mA.
• Πρωτόκολλο Ethernet: Modbus-TCP, IEC 60870-5-104.
• Πρωτόκολλο RS485: Modbus-RTU.
• Ενσωματωμένο web interface: ναι.
• Ρύθμιση μέσω SolarGo: ναι.
• USB: USB 2.0 x 1.
• Ενδείξεις LED: 4.
• Παρακολούθηση SEMS: ναι.
• Παρακολούθηση τρίτων: ναι.
• Ταυτόχρονη παρακολούθηση SEMS/τρίτων: ναι.
• Διατήρηση για ανάκτηση δεδομένων: έως 30 ημέρες.
• Εγκατάσταση: τοίχος, ράγα DIN ή επιτραπέζια.
• Διαστάσεις: 255 x 47,5 x 173 mm.
• Βάρος: 0,8 kg.
• Θερμοκρασία λειτουργίας: -30 έως +60 °C.
• Θερμοκρασία αποθήκευσης: -40 έως +70 °C.
• Σχετική υγρασία: 5-95 %.
• Μέγιστο υψόμετρο: 5.000 m.
• Βαθμός προστασίας: IP20.
• Πιστοποίηση κυβερνοασφάλειας: ETSI EN 303 645.

Πιστοποιήσεις

Το ισχύον τεχνικό δελτίο της GoodWe αναφέρει για το EzLogger3000C διάφορες διεθνείς πιστοποιήσεις, μεταξύ των οποίων:

• CE-RED (EN 18031).
• RCM.
• Anatel.
• KC.
• MIC.
• VCCI.
• WPC.
• FCC.
• ISED.

Κεντρική διαχείριση για φωτοβολταϊκά πάρκα GoodWe

Το GoodWe EzLogger3000C παρέχει μια κεντρική λύση για τη συλλογή και μετάδοση πληροφοριών από επαγγελματικές φωτοβολταϊκές εγκαταστάσεις με μεγάλο αριθμό συσκευών. Οι τέσσερις θύρες RS485, οι δύο συνδέσεις LAN, το WiFi, οι πρόσθετες είσοδοι και έξοδοι και η συμβατότητα με διαφορετικά πρωτόκολλα επιτρέπουν την προσαρμογή του σε έργα διαφορετικών διαμορφώσεων.

Η δυνατότητα σύνδεσης έως και 100 συσκευών, η ταυτόχρονη παρακολούθηση στο SEMS και σε εξωτερικές πλατφόρμες και η ανάκτηση δεδομένων μετά από διακοπές για περίοδο έως 30 ημερών το καθιστούν ένα στοιχείο ιδιαίτερα προσανατολισμένο σε εμπορικές και βιομηχανικές ηλιακές εγκαταστάσεις, όπου η εποπτεία και η διαχείριση των επικοινωνιών είναι καθοριστικές.
